铝合金门窗标准

铝合金门窗安装工艺标准

1、墙厚方向的安装位置应按设计要求和窗台板的宽度确定。原则以同一房间

台板露尺寸一致为准，窗台板应深入铝合金窗下5㎜。

2、门窗洞口处理：门窗洞口偏位不垂直、不方正的要进行剔凿或抹灰处理，洞口尺寸偏差应符合表1规定。

表1门窗洞口尺寸允许偏差

项目 允许偏差

洞口高度、宽度 ±5

洞口对角线长度差 ≤5

洞口侧边垂直度 1.5/1000且不大于2

洞口中心线与基准线偏差 ≤5

洞口下平面标高 ±5

3、铝合金门窗框与墙体的连接要牢固、可靠、固定点的间距应不大于600㎜，距框角的距离不应大于180㎜。

4、门窗框与墙体间缝隙的处理：铝合金门窗安装固定后，应及时按设计要求处理门窗框与墙体之间的缝隙。如果设计未要求时，可采取发泡胶填塞缝隙，亦可采取弹性保温材料或玻璃棉毡条分层填塞，外表面留5～8㎜深槽口填嵌密封胶。

5、安装密封条时应留有伸缩余量，一般比门窗的装配边长20～30㎜，在转角处应斜面断开，并用胶粘剂粘贴牢固，以免产生收缩缝。

6、铝合金门窗必须安装合理牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。

7、铝合金门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面积应无划痕、碰伤。漆膜或保护层应连续。

8、铝合金门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封件表面应光滑、顺直，无裂痕。

9、铝合金门窗安装允许偏差和检验方法见表2。

表2 铝合金门窗安装的允许偏差和检验方法

项次 项目 允许偏差

（㎜） 检验方法

1 门窗槽口宽度、高度 ≤1500 1.5 用钢尺检验 ＞1500 2

2 门窗槽口对角线长度差 ≤2000 3 用钢尺检验 ＞2000 4

3 门窗框的正/侧面垂直度 2.5 用垂直检测尺检验

4 门窗横框的水平度 2 用1米水平和塞尺检验

5 门窗横框标高 5 用钢尺检验

6 门窗竖向偏离中心 5 用钢尺检验

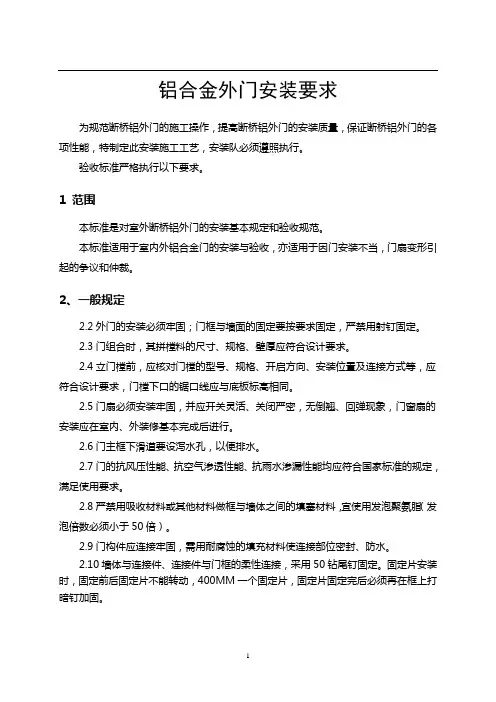

1 铝合金外门安装要求

为规范断桥铝外门的施工操作，提高断桥铝外门的安装质量，保证断桥铝外门的各项性能，特制定此安装施工工艺，安装队必须遵照执行。

验收标准严格执行以下要求。

1 范围

本标准是对室外断桥铝外门的安装基本规定和验收规范。

本标准适用于室内外铝合金门的安装与验收，亦适用于因门安装不当，门扇变形引起的争议和仲裁。

2、一般规定

2.2外门的安装必须牢固；门框与墙面的固定要按要求固定，严禁用射钉固定。

2.3门组合时，其拼樘料的尺寸、规格、壁厚应符合设计要求。

2.4立门樘前，应核对门樘的型号、规格、开启方向、安装位置及连接方式等，应符合设计要求，门樘下口的锯口线应与底板标高相同。

2.5门扇必须安装牢固，并应开关灵活、关闭严密，无倒翘、回弹现象，门窗扇的安装应在室内、外装修基本完成后进行。

2.6门主框下滑道要设泻水孔，以便排水。

2.7门的抗风压性能、抗空气渗透性能、抗雨水渗漏性能均应符合国家标准的规定，满足使用要求。

2.8严禁用吸收材料或其他材料做框与墙体之间的填塞材料，宜使用发泡聚氨脂（发泡倍数必须小于50倍）。

2.9门构件应连接牢固，需用耐腐蚀的填充材料使连接部位密封、防水。

2.10墙体与连接件、连接件与门框的柔性连接，采用50钻尾钉固定。固定片安装时，固定前后固定片不能转动，400MM一个固定片，固定片固定完后必须再在框上打暗钉加固。

2 2.11门框(扇)不应用酸性或碱性制剂清洗，也不能用钢刷刷洗，可用水或中性洗涤剂充分清洗。

2.12门扇的橡胶密封或毛毡密封条应安装完好，不得脱槽。

2.13门上玻璃胶条时应将胶条切成四段，在窗扇四角打玻璃胶固定胶条。

2.14门的所有五金配件均应安装牢固，位置端正，使用灵活。

3、主框安装

3.1铝合金门窗进场后，整齐有序的摆放在甲方、总包指定的存放处。在卸车和搬运的过程中要轻拿轻放，防止摔伤、划伤。

3.2门洞(口内外施工全部完成，具备门窗安装条件后，可以进行铝合金门安装。安装前根剧公司提供的设计图纸、检查门的规格、尺寸、开启方向及组合件、附件，并对其外形及平整度检查校正，合格后方可安装。

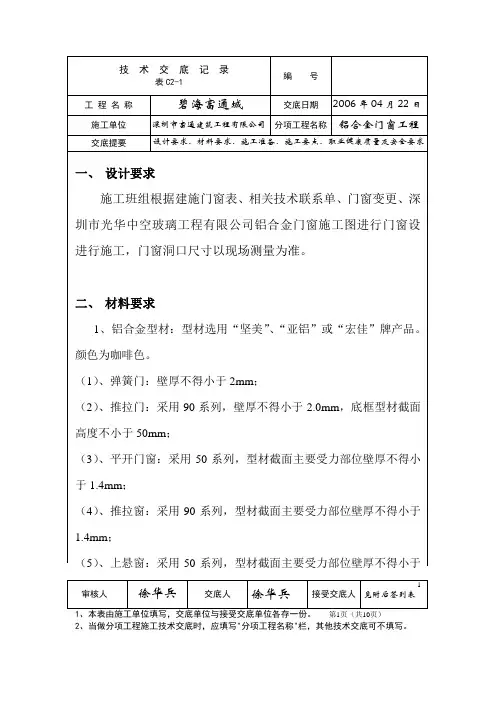

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 碧海富通城 交底日期 2006年04月22日

施工单位 深圳市富通建筑工程有限公司 分项工程名称 铝合金门窗工程

交底提要 设计要求、材料要求、施工准备、施工要点、职业健康质量及安全要求

审核人 徐华兵 交底人 徐华兵 接受交底人 见附后签到表

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 第1页（共10页）

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1 一、 设计要求

施工班组根据建施门窗表、相关技术联系单、门窗变更、深圳市光华中空玻璃工程有限公司铝合金门窗施工图进行门窗设进行施工，门窗洞口尺寸以现场测量为准。

二、 材料要求

1、铝合金型材：型材选用“坚美”、“亚铝”或“宏佳”牌产品。颜色为咖啡色。

（1）、弹簧门：壁厚不得小于2mm；

（2）、推拉门：采用90系列，壁厚不得小于2.0mm，底框型材截面高度不小于50mm；

（3）、平开门窗：采用50系列，型材截面主要受力部位壁厚不得小于1.4mm；

（4）、推拉窗：采用90系列，型材截面主要受力部位壁厚不得小于1.4mm；

（5）、上悬窗：采用50系列，型材截面主要受力部位壁厚不得小于

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 碧海富通城 交底日期 2006年04月22日

施工单位 深圳市富通建筑工程有限公司 分项工程名称 铝合金门窗工程

交底提要 设计要求、材料要求、施工准备、施工要点、职业健康质量及安全要求

审核人 徐华兵 交底人 徐华兵 接受交底人 见附后签到表

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 第2页（共10页）

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2 1.4mm；

（6）、玻璃压条等配套铝材壁厚不小于1mm；

精心整理

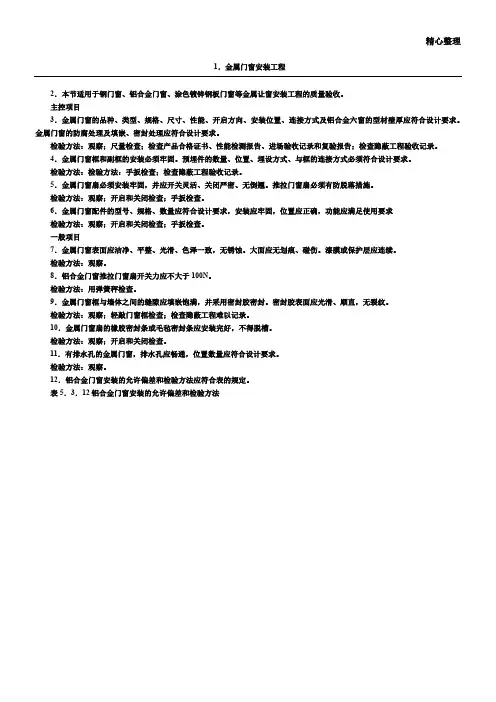

1．金属门窗安装工程

2．本节适用于钢门窗、铝合金门窗、涂色镀锌钢板门窗等金属让窗安装工程的质量验收。

主控项目

3．金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金六窗的型材壁厚应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求。

检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录。

4．金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。

检验方法：检验方法：手扳检查；检查隐蔽工程验收记录。

5．金属门窗扇必须安装牢固，并应开关灵活、关闭严密、无倒翘。推拉门窗扇必须有防脱落措施。

检验方法：观察；开启和关闭检查；手扳检查。

6．金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求

检验方法：观察；开启和关闭检查；手扳检查。

一般项目

7．金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。

检验方法：观察。

8．铝合金门窗推拉门窗扇开关力应不大于100N。

检验方法：用弹簧秤检查。

9．金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。

检验方法：观察；轻敲门窗框检查；检查隐蔽工程难以记录。

10．金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。

检验方法：观察；开启和关闭检查。

11．有排水孔的金属门窗，排水孔应畅通，位置数量应符合设计要求。

检验方法：观察。

12．铝合金门窗安装的允许偏差和检验方法应符合表的规定。

表5．3．12铝合金门窗安装的允许偏差和检验方法
