水库坝体加固工程施工方案

大余县钨石坑尾矿库工程

坝体除险加固项目

施

工

方

案

中十冶集团有限公司

2015年4月12日

大余县钨石坑尾矿库工程坝体除险加固施工方案

一、工程概况

该坝体除险加固的施工任务主要包括：充填灌浆、坝体下游砼护坦、坝肩排

水沟等。充填灌浆钻孔根据实际情况，初步估计2000多米，充填灌浆2000多米，砼护坦700多立方米，坝肩排水沟100米左右。所有工程量均以实际发生量为准。

二、施工准备

2．1 施工道路

目前进场道路平均3.2米左右，坡度大且急弯多，在业主与当地协调好后，需要进行扩宽至5米，以便设备及材料进场。当前因业方要求工期紧迫，我方采用加大成本二次倒运的方式，先行将发电机、空压机、潜孔钻、水泥等急需设备及材料运到现场，以满足开工需求。坝体下游至上游道路更加陡峭，后续水泥、砂、石子等材料均需要50装载机进行二次倒运。

2．2 施工机械准备

序号 设备名称 规格型号 数量 备注

1 潜孔钻机 KQD-100B 5台

2 发电机 YC6M350L-D20 1台

3 空压机 LGB-13/8 1台

4 混凝土搅拌机 750型 1台

5 配料机 1台

6 联合搅灌机 1台

7 灌浆泵 UJZ400砂浆泵 2台

8 储浆筒 0.5-1.0立方 3个

9 输浆管 1．5英寸 1000m

10 灌浆管 40 2000m

11 混凝土输送泵 80 1台

12 20T自卸汽车 红岩 2台

13 泵送管 150m

14 全站仪 NTS-32RL 1台 15 水准仪 1台

16 灌浆自动记录仪 1台

2.3 施工人员组织

工种 职责 人数

项目经理 施工组织安排、人员管理、调动 1

技术员 负责技术方案制定、质量控制、观测、资料汇总 2

试验员 材料送检及试验 1

钻工 负责钻孔、埋注浆管 12

灌浆 负责制浆及灌注 6

混凝土工 混凝土搅拌、运输及浇注 8

水库坝体加固施工中稳定渗流的分析

摘要：本文从我国如今中小型水库坝体的使用情况着手，针对设计和实际成效之间的联系等诸多方面展开分析，归纳概括出一些可行性高、可操作性强的设计手段，并全方位地阐释实验法、水力学法、有限单元的定解条件、基本理论以及各方法间的区别。

关键词：稳定渗流；病险水库

0 前言

众所周知，土石坝是迄今为止使用时间最长的一种水工建筑物。尽管其最为古老，但由于其集经济效益好、施工速度快、适用条件广、施工导流容易解决、设计手段高、抗震性能强大等优越性于一身，因此到目前为止其依旧具有极大的发展前景且被广泛采用。

水库对于我国的农业生产城市用水保障等方面都是十分重要的，其重要性不言而喻。所以水库的安全评价是我国历来十分重视的。安全评价中渗流评价是重中之重的内容。据统计，在坝与水库失事的事故统计中约有30%左右是由于渗流问题引起的，可能导致流土、接触流土、不同程度的管涌、接触冲刷等破坏，因此深入研究渗流问题，控制渗流是非常重要的。本文研究的某小ⅱ型水库现已运行有二十多年之久，由于该水库是在特殊的历史背景下兴建，勘测、设计及施工方面均存在较多缺陷，加上建设和运行期间缺少资金，建设和管理无法按要求到位，给工程留下许多隐患。主坝外坡左侧高程79.5m处左右有湿润散浸，其中2处渗水水流浑浊并有细粉粒带处地表，属非正常渗漏，右端有3处湿润散浸。主坝右、左两岸坝肩接触处坡脚均见一股渗漏水，其流量约0.04～0.08l/s。针对这一现状，2009年工程人员对其进行了灌浆加固处理。本文对主坝的渗流稳定进行对比分析。

1 某小ii型水库概况及其出现的问题

1.1 某小ii型水库的概况

我国某小ii型水库地处某中级城镇范围内，其与最近小镇相隔25km，与县城相隔100km。大坝属于均质土坝，坝高最大为15.57m，坝基与坝体土的渗透系数k分别是3.6×10-6cm/s与1.90×10-5cm/s。

计算工况：依照此水库的运行调度详情及其水位值，不难发现：库水位下降的均速达0.42m/d，依照《水力计算手册》力推的判别式k/（μv）求得k/（μv）=3.1，其比库水位骤降的判别临界值要大，却比极缓慢下降判别临界值要小，水库水位自正常蓄水位798.80m降低到死水位790.50m大致需20天时间。也正是因为如此，当水库水位下降的时候此水库属于缓降类型，而上游坝坡中渗流属于非稳定渗流，在进行渗流计算时也需分六种情况，详细工况为：工况1：上游设计洪水位为799.90m时的工况；工况2：上游正常高水位达798.80m时的情况；工况3：上游库水位自799.60减少到死水位790.50m时的状况；工况4：上游库水位自798.80m减少到下游790.50m的时候的渗流详情；工况5：上游为校核洪水位799.90m的时候的状况；工况6：上游库水位自799.90m突减到798.80m然后再减少到死水位790.50m时的状况。其中，工况3、4、6属于非稳定渗流工况。

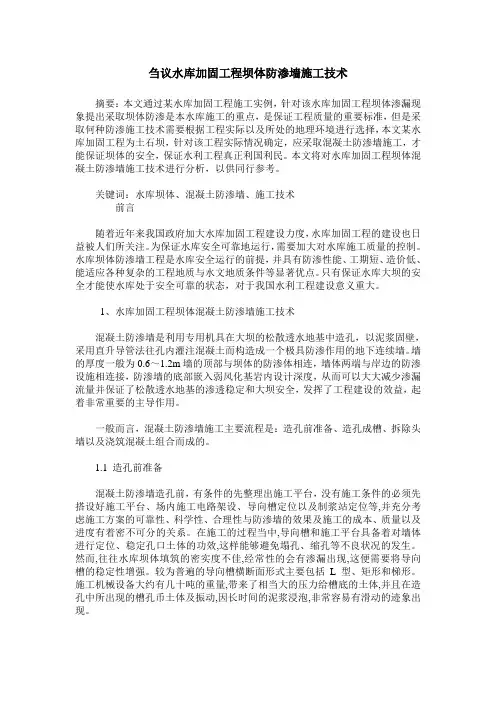

刍议水库加固工程坝体防渗墙施工技术

摘要：本文通过某水库加固工程施工实例，针对该水库加固工程坝体渗漏现象提出采取坝体防渗是本水库施工的重点，是保证工程质量的重要标准，但是采取何种防渗施工技术需要根据工程实际以及所处的地理环境进行选择，本文某水库加固工程为土石坝，针对该工程实际情况确定，应采取混凝土防渗墙施工，才能保证坝体的安全，保证水利工程真正利国利民。本文将对水库加固工程坝体混凝土防渗墙施工技术进行分析，以供同行参考。

关键词：水库坝体、混凝土防渗墙、施工技术

前言

随着近年来我国政府加大水库加固工程建设力度，水库加固工程的建设也日益被人们所关注。为保证水库安全可靠地运行，需要加大对水库施工质量的控制。水库坝体防渗墙工程是水库安全运行的前提，并具有防渗性能、工期短、造价低、能适应各种复杂的工程地质与水文地质条件等显著优点。只有保证水库大坝的安全才能使水库处于安全可靠的状态，对于我国水利工程建设意义重大。

1、水库加固工程坝体混凝土防渗墙施工技术

混凝土防渗墙是利用专用机具在大坝的松散透水地基中造孔，以泥浆固壁，采用直升导管法往孔内灌注混凝土而构造成一个极具防渗作用的地下连续墙。墙的厚度一般为0.6～1.2m墙的顶部与坝体的防渗体相连，墙体两端与岸边的防渗设施相连接，防渗墙的底部嵌入弱风化基岩内设计深度，从而可以大大减少渗漏流量并保证了松散透水地基的渗透稳定和大坝安全，发挥了工程建设的效益，起着非常重要的主导作用。

一般而言，混凝土防渗墙施工主要流程是：造孔前准备、造孔成槽、拆除头墙以及浇筑混凝土组合而成的。

1.1 造孔前准备

混凝土防渗墙造孔前，有条件的先整理出施工平台，没有施工条件的必须先搭设好施工平台、场内施工电路架设、导向槽定位以及制浆站定位等,并充分考虑施工方案的可靠性、科学性、合理性与防渗墙的效果及施工的成本、质量以及进度有着密不可分的关系。在施工的过程当中,导向槽和施工平台具备着对墙体进行定位、稳定孔口土体的功效,这样能够避免塌孔、缩孔等不良状况的发生。然而,往往水库坝体填筑的密实度不佳,经常性的会有渗漏出现,这便需要将导向槽的稳定性增强。较为普遍的导向槽横断面形式主要包括L型、矩形和梯形。施工机械设备大约有几十吨的重量,带来了相当大的压力给槽底的土体,并且在造孔中所出现的槽孔币土体及振动,因长时间的泥浆浸泡,非常容易有滑动的迹象出现。

水库除险加固工程

施

工

组

织

设

计

编制单位：

编制时间：

目 录

一、编制说明

二、施工规划总说明及工程特点

三、施工总布置

四、施工组织措施

五、施工进度计划及进度保证措施

六、主体工程项目施工技术方案

七、确保工程质量的技术组织措施

八、确保安全生产的技术组织措施

九、确保文明施工的技术组织措施

十、附表

第1章 编制说明

1.1、编制目的及原则

本施工组织设计严格按照工程招标文件对施工组织设计的要求并结合现场实际施工条件，在综合考虑人员、机械、材料调配、施工方案、质量要求、进度安排、安全文明等各方面因素后按照统一部署、精心组织、合理安排的原则进行编制。

根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量终身负责，对安全文明施工强化管理的精神，以“科学、经济、优质、高效”为原则进行编制。

1.2、编制依据

（1）水库除险加固工程的招标文件及答疑文件。

（2）设计图纸。

（3）现场实际踏勘情况。

（4）国家现行相关工程建设法规和当地政府有关地方性法规和规定。

（5）国家和行业颁布的相关现行的技术标准和规程、规范。

（6）本单位质量体系文件和企业标准。

（7）本单位有关质量管理、安全管理、文明施工管理等项目管理方面的文件。

1.3、引用的主要施工规范标准

（1）《建筑工程施工质量验收统一标准》GB50300－2001；

（2）《建筑地基基础工程施工质量验收规范》GB50202－2002；

（3）《碾压式土石坝施工技术规范》DL/T5129－2001；

（4）《水利水电工程施工测量规范》DL/T5173－2003；

（5）《喷射混凝土施工技术规程》YBJ226－91；

（6）《地基与基础工程施工及验收规范》GBJ2302－83；

（7）《粉煤灰混凝土应用技术标准》GBJ146－90；

（8）《水利水电工程等级划分及洪水标准》 SL252-2000

（9）《水工建筑物抗震设计规范》( SL203-97)
