HK-258便携式溶解氧分析仪使用说明书

  • 格式：pdf
  • 大小：1.04 MB
  • 文档页数：26

HK-258 便携式溶解氧分析仪

使用说明书

手操器版本：V1.5

发送器版本：V1.3

北京华科仪科技股份有限公司设计制造使

用

前

请

仔

细

阅

读

本

说

明

书

2014C57-11 京制 01150010 号 HK-258便携式溶解氧分析仪 目录

前 言

HK-258便携式溶解氧分析仪是由北京华科仪科技股份有限公司推出的新一代便携式仪表.产品

依据当今世界水质监测特点和规范要求，结合研究所自身的技术优势，充分地总结了研究所多年的

现场经验，借鉴并消化吸收了国外的先进技术，强力推出的新一代仪表，可以广泛地应用电力、钢

铁\石化、环保等领域，也可应用于科研院所、大专院校等研究部门。

它操作简单，反应速度快，测量精度高，是一款高智能的新型的水质监测仪表；显示屏采用320

×240的彩屏点阵液晶；中、英文双语显示；显示清晰、分明。

本说明书介绍了HK-258便携式溶解氧分析仪的基本情况，包括仪表的安装、操作界面和编程、

仪表的使用和仪表的维护等等。使用者首先要了解仪表的界面和编程，然后在 “仪表的使用”中找

到仪表的标定和使用方法，才能在最短的时间内了解仪表并能正确使用仪表。对于在使用过程中较

容易出现问题、易被人忽视的地方，我们做了比较详细的说明和明显的提示，仔细阅读，可以减少

许多不必要的麻烦和无意义的失误，为以后仪表的安全使用和良好的运行打下坚实的基础。

用户须知：进行仪表操作之前，必须详细阅读本产品说明书。

本说明书的内容将随着产品升级而改变，公司不会专门通知客户并不承担由此引起的任

何责任。本说明书所配图片中数据不具备参考价值，不得作为校准与测量的依据，由此

而造成的后果本公司概不负责。

本公司明确依法保留对本说明书的更改权和解释权。

HK-258便携式溶解氧分析仪 目录

目 录

1 概述......................................................................................................................................................... 1

1.1 产品功能 ..................................................................................................................................... 1

1.2 执行标准 ..................................................................................................................................... 1

1.3 关键零部件 ................................................................................................................................. 1

1.4 产品特点 ..................................................................................................................................... 1

1.5 应用环境 ..................................................................................................................................... 2

1.6 测量原理 ..................................................................................................................................... 2

2 技术指标 ................................................................................................................................................. 3

3 安装和使用 ............................................................................................................................................. 4

3.1 开箱检查 ..................................................................................................................................... 4

3.2 外形尺寸 ..................................................................................................................................... 4

3.3 测量 ............................................................................................................................................. 5

3.4 充电和数据传输 ......................................................................................................................... 6

4 手操器编程 ............................................................................................................................................. 7

4.1 显示和操作 ................................................................................................................................. 7

4.2 测量界面 ..................................................................................................................................... 7

4.3 主菜单 ......................................................................................................................................... 8

4.4 手操器的调整 ........................................................................................................................... 10

4.5 发送器的调整 ........................................................................................................................... 11

4.6 仪表标定与校准 ....................................................................................................................... 11

4.7 仪表日志 ................................................................................................................................... 12

4.8 仪表复位 ................................................................................................................................... 12

4.9 数据存储 ................................................................................................................................... 13

5 发送器编程 ........................................................................................................................................... 14

5.1发送器操作 ..................................................................................................................................... 14

5.2发送器测量界面 ............................................................................................................................. 14

5.3对码设置和联机 ............................................................................................................................. 14

合集下载

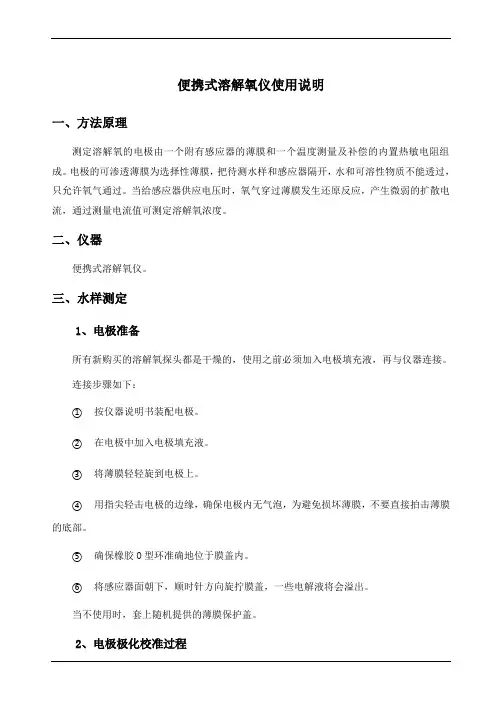

便携式溶解氧仪使用说明

便携式溶解氧仪使用说明

便携式溶解氧仪使用说明

一、方法原理

测定溶解氧的电极由一个附有感应器的薄膜和一个温度测量及补偿的内置热敏电阻组成。电极的可渗透薄膜为选择性薄膜，把待测水样和感应器隔开，水和可溶性物质不能透过，只允许氧气通过。当给感应器供应电压时，氧气穿过薄膜发生还原反应，产生微弱的扩散电流，通过测量电流值可测定溶解氧浓度。

二、仪器

便携式溶解氧仪。

三、水样测定

1、电极准备

所有新购买的溶解氧探头都是干燥的，使用之前必须加入电极填充液，再与仪器连接。

连接步骤如下：

① 按仪器说明书装配电极。

② 在电极中加入电极填充液。

③ 将薄膜轻轻旋到电极上。

④ 用指尖轻击电极的边缘，确保电极内无气泡，为避免损坏薄膜，不要直接拍击薄膜的底部。

⑤ 确保橡胶O型环准确地位于膜盖内。

⑥ 将感应器面朝下，顺时针方向旋拧膜盖，一些电解液将会溢出。

当不使用时，套上随机提供的薄膜保护盖。

2、电极极化校准过程

电极在处于大约800mV固定电压的强度下极化。电极极化对测量结果的重现性是很重要的，随着电极被适当地极化，通过感应器膜的氧气将溶解于电极中的电解液，并被不断的消耗。如果极化过程中断，电解质中的氧就会不断地增加，直到与外部溶液中的溶解氧达到平衡，如果使用未极化的电极，测量值将是外部溶液和电解质的溶质中溶解氧之和，这个结果是错误的。在电极极化时，要盖上白色塑料保护盖(在校准和测量时去掉)。

① 按ON／OFF，打开仪器。

② 字母“COND”出现在显示屏上，表示电极进行自动调整(极化)。

③ 等待20min，确保电极达到稳定。

④ 仪器将自动使自身极化为精确的饱和值，大约lmin后，显示屏将显示“100％”和小字“SAMPLE”，表示极化校准己完成。

注：当电极、薄膜或电解液发生变化时，一定要重新进行极化校准。

⑤ 如果在校准过程中，想要退出校准模式，再次按下CAL键即可。

⑥ 按RANGE键，可将仪器从饱和百分比(％)转换到mg/L状态(不须再重新校准)。

便携式溶解氧测定仪使用方法

便携式溶解氧测定仪使用方法

便携式溶解氧测定仪使用方法

1.准备工作

a.确保仪器完好无损，并检查电源充电情况。

b.将溶解氧电极与温度补偿电极连接到主机上。

c.打开仪器电源，确保其正常启动，并等待待测溶液与电极达到稳定状态。

2.校准仪器

a.使用标准溶液校准仪器。通常有两个标准溶液：0%溶液和100%溶液。

b.将溶解氧电极和温度补偿电极分别放入0%溶液中并调零。

c.将溶解氧电极和温度补偿电极分别放入100%溶液中并进行满量程校准。

d.完成校准后，按照仪器的要求保存校准数据。

3.进行测量

a.使用样品取样设备将待测水样取出，并尽量避免空气接触。

b.将溶解氧电极和温度补偿电极分别插入水样中，确保它们完全浸泡其中，并避免气泡附着在电极表面。

c.等待一段时间，直到仪器显示的溶解氧读数稳定下来。

d.记录并记录测量结果，并注意检查溶解氧值是否符合所需的水质标准。 4.清洗和保养

a.每次使用完毕后，应及时将电极从水样中取出，用纯水清洗干净，并用纸巾擦拭干净。

b.避免将电极表面与坚硬物体接触，以防刮伤或损坏其膜片。

c.定期使用清洗剂清洗电极，以去除附着物和杂质，并按照使用说明进行保养和维护。

需要注意的是，使用便携式溶解氧测定仪时

-使用前请先阅读仪器的操作手册，了解每个按键功能和操作流程。

-避免将仪器暴露在高温、潮湿或有腐蚀性的环境中，以免损坏仪器。

-校准仪器时，请确保标准溶液的质量和浓度准确。

-在进行测量时，应尽量减少空气接触和气泡的干扰，以确保测量结果的准确性。

-长时间不使用仪器时，请及时关闭电源并储存于干燥、避光的环境中。

总之，便携式溶解氧测定仪是一种简单实用的工具，通过遵循正确的使用方法和维护保养，可以准确快速地测量水中的溶解氧含量。

使用便携式溶解氧测定仪(微量)安全操作规程

使用便携式溶解氧测定仪(微量)安全操作规程

使用便携式溶解氧计（微量）安全操作规程

1.本规程适合华科仪（HK-258型）便携式溶解氧分析仪。

2.仪器具有防水结构，但它不能浸入水中。

3.仪表连接器不得与水接触、污物等。

4.不要用手或硬物触摸电极膜表面。

5.当显示“电池电压低”时，及时给电池充电。

6.确保仪器在不使用时关闭。

7.仪器的标定（样品标定、数据标定、空气标定、零点标定、温度标定）和电极膜的更换应由技术人员负责，严禁操作人员自行校准和更换电极膜。

8.测量前首先连接样品进水管，被测样品通过进水口流入流动池，然后通过出水口流出。按“开/关”键打开电源，显示的测量值开始很大，然后逐渐减小，最后达到稳定值，方可读出测量结果。

9.在下列情况下应及时更换电极膜：膜破裂或膜表面受损；当电极超过工作温度极限时，长时间存放后再使用；使用数月后，发现电极响应速度变慢；连续工作几个月后，电极标定数值偏大。

便携式溶解氧测定仪技术要求及检测方法_解释说明

便携式溶解氧测定仪技术要求及检测方法_解释说明

便携式溶解氧测定仪技术要求及检测方法 解释说明

1. 引言

1.1 概述

便携式溶解氧测定仪是一种用来测量水中溶解氧含量的设备，它可以在现场进行溶解氧检测，具有方便携带、操作简单和快速测量等特点。随着环境保护及水质监测需求的增加，便携式溶解氧测定仪在水资源管理、水产养殖、环境科学等领域得到了广泛应用。

1.2 文章结构

本篇长文将分为五个部分对便携式溶解氧测定仪技术要求及检测方法进行详细介绍和探讨。首先在引言部分对文章的背景与目的进行说明。其次，在第二部分将详细介绍便携式溶解氧测定仪的工作原理、测定范围和精确度要求以及设备要求。第三部分则会介绍目前常用的溶解氧测定方法，包括Winkler法、膜电极法和光学传感器法。第四部分将针对常见误差因素进行讨论，并提供校准方法以提高测量精度。最后，在第五部分中对技术的发展前景进行展望，总结当前技术要点和检测方法的重要性，并提出改进建议。

1.3 目的

本文的目的是系统全面地介绍便携式溶解氧测定仪的技术要求以及常用的测定方法。通过对设备工作原理、精确度要求和设备要求等方面的讨论，希望读者能够深入了解便携式溶解氧测定仪在实际应用中的适用范围和优势。同时，通过介绍Winkler法、膜电极法和光学传感器法等测定方法，读者可以了解不同方法的原理、特点和适用领域。最后，在讨论误差因素和校准方法时，期望能够提供一些实用的建议以提高溶解氧检测结果的准确性和稳定性。

2. 便携式溶解氧测定仪技术要求：

2.1 工作原理：

便携式溶解氧测定仪是一种能够实时监测水体中溶解氧含量的仪器。其工作原理通常基于电化学和光学等技术。电化学法利用特定电极与水样中溶解氧发生反应产生电信号，进而通过计算获得溶解氧的浓度。而光学方法则通过特定光源照射水样，并测量被样品吸收的光强度来确定溶解氧的含量。

2.2 测定范围和精确度要求：

便携式溶解氧测定仪在选择时需要考虑其所能覆盖的溶解氧浓度范围和精确度要求。不同应用场景下对溶解氧检测范围有不同需求，可以针对需求选择合适的工作范围。同时，精确度也是衡量仪器性能的关键指标之一，因此在选择仪器时应注意其说明书中关于精确度、误差范围和重复性方面的描述。
