环氧树脂砂浆的作用与用途

环氧树脂砂浆方案(总5页)

本页仅作为文档封面，使用时可以删除

This document is for reference only-rar21year.March 环氧树脂砂浆方案

事故池墙壁砼浇筑后，发现一些细微收缩裂缝，进过几次实地观测，没发现裂缝有继续开展的迹象，目前水池准备回填土方，为确保水池不渗漏，特采用环氧树脂胶泥对裂缝进行封堵。

环氧树脂胶泥又叫环氧树脂胶泥防水防腐材料。 是一种高聚物分子改性基高分子防水防腐系统，寿命长，施工方便，长期浸泡在水里寿命在50年以上。环氧树脂胶泥既可用于防水防腐，也可用堵漏，修补。可无找平层，保护层，一日内能完工。工期短，综合造价低，可在潮湿或干燥基面上施工，但基层不能有流水或积水。环氧树脂胶泥具有氯丁橡胶的通性，力学性能优良，耐日光，臭氧及大气，和海水老化，耐油酯，酸，碱及其它化学药品腐蚀，耐热，不延烧，能自熄，抗变形，抗震动，耐磨，气密性和抗水性好，总粘合力大。无毒，无害，可用于饮水池施工使用，施工安全，简单。

环氧树脂砂浆配合比表（质量比）

名 称 环氧树脂 丙酮 乙二胺 石英粉或瓷粉 砂子

（粒径~㎜）

环氧树脂砂浆 100 10 6~8 270 540

注：此种砂浆抗压强度可达~，抗拉强度~ MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40°C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min内用完。

具体施工方案如下

1、施工程序

2、基面处理

、原则上混凝土施工完毕养护28天后才宜施工环氧砂浆。

、用于混凝土缺陷修补时，需要先用切割机把不密实部位的混凝土切除掉，直至密实混凝土部位，切割出的混凝土边线应尽量规则。

、基础混凝土表面上的预留孔洞，先用切割机将其切成规则的凹槽，再用补强材料回填修补。

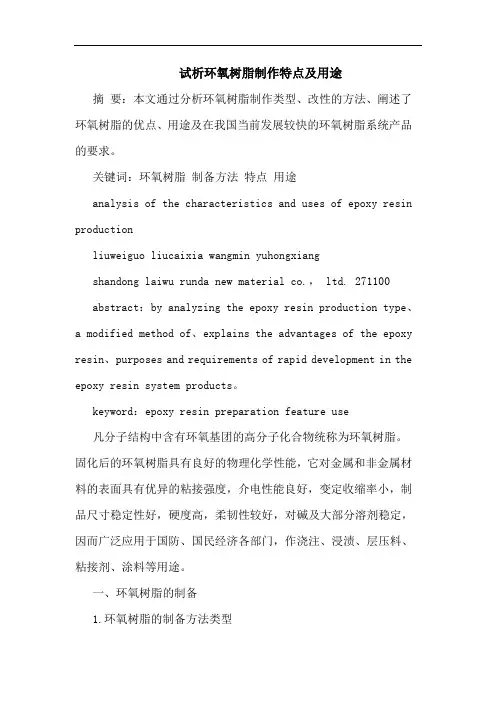

试析环氧树脂制作特点及用途

摘 要：本文通过分析环氧树脂制作类型、改性的方法、阐述了环氧树脂的优点、用途及在我国当前发展较快的环氧树脂系统产品的要求。

关键词：环氧树脂 制备方法 特点 用途

analysis of the characteristics and uses of epoxy resin

production

liuweiguo liucaixia wangmin yuhongxiang

shandong laiwu runda new material co.， ltd. 271100

abstract：by analyzing the epoxy resin production type、a modified method of、explains the advantages of the epoxy

resin、purposes and requirements of rapid development in the

epoxy resin system products。

keyword：epoxy resin preparation feature use

凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。

一、环氧树脂的制备

1.环氧树脂的制备方法类型

活性氢化物与环氧氯丙烷反应；以过氧化氢或过酸（如过醋酸）将双键进行液相氧化；双键化合物的空气氧化等。由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。因而要有的放矢对环氧树脂加以改性，改性的方法大致有下列几种：选择固化剂；添加反应性稀释剂；添加填充剂；添加别种热固性或热塑性树脂；改良环氧树脂本身。

环氧树脂砂浆配比,环氧树脂:水泥:细砂:乙二胺:二丁酯=1:1.6:3.2:0.1:0.12,其中乙二胺

是固化剂,二丁酯是稀释剂。待环氧树脂砂浆有一定的强度后,以0.15MPa～0.2MPa压力压入

水泥-水玻璃浆液或环氧树脂浆液。

3 环氧砂浆的配制

表1 环氧基液配合比(重量比，单位g)

材料名称 环氧树脂 固化剂 增韧剂 稀释剂

化学名称 6101 乙二胺 二丁脂 丙酮

配合比 100 6～7 15 20

环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。环氧基液在此作为溶剂。

表2 环氧砂浆配合比(重量比，单位g)

材料名称 环氧树脂 固化剂 增韧剂 稀释剂

化学名称 6101 乙二胺 二丁脂 丙酮

配合比 100 10 10 20

填充料 425号水泥300 砂375 石棉100

环氧砂浆配制工艺过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30℃的填充料加入拌匀。

4 施工时的工艺要求

施工时，气温不低于15℃，不超过40℃，环氧基液的涂抹厚度不超过1mm，涂刷基液需间隔30min后，才能粘贴玻璃丝布，以防产生气泡。施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。

5 注意事项

配合时，要用计量工具准确计量；乙二胺加入后，尽可能立即施工，以防环氧固结；在拌合乙二胺和丙酮时要避免与皮肤接触。

环氧砂浆主要是对预制构件的裂缝进行封堵，但是对结构来说没有什么帮助，主要是为了防止海水沿裂缝流进构件，腐蚀钢筋，我觉得在配制里面还要掺加一定量的白水泥。谢谢楼主的共享，我们现在的部分栅栏板就有这方面的问题，但是我们采取的是一种液体的修补液，渗透力特别的强，修补后也挺好的。

环氧的用途远不止对预制构件的裂缝进行封堵，它的强度可以达到50以上。它的用途很广，例如轨道螺栓孔固孔、修补、及水下构件的封堵等等。

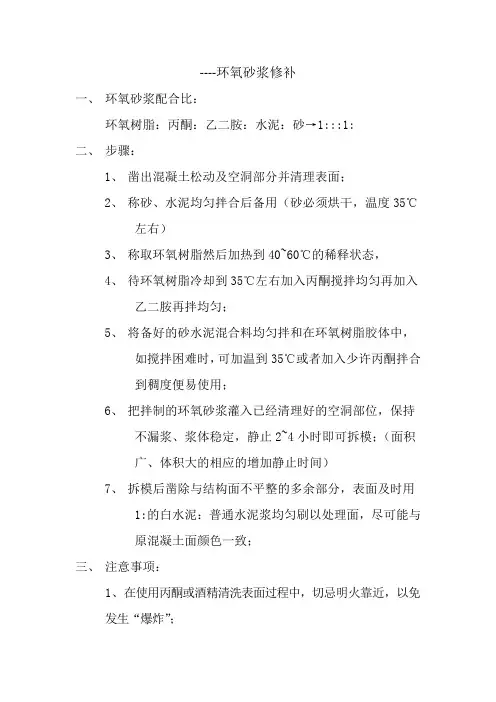

----环氧砂浆修补

一、 环氧砂浆配合比：

环氧树脂：丙酮：乙二胺：水泥：砂→1:::1:

二、 步骤：

1、 凿出混凝土松动及空洞部分并清理表面；

2、 称砂、水泥均匀拌合后备用（砂必须烘干，温度35℃左右）

3、 称取环氧树脂然后加热到40~60℃的稀释状态，

4、 待环氧树脂冷却到35℃左右加入丙酮搅拌均匀再加入乙二胺再拌均匀；

5、 将备好的砂水泥混合料均匀拌和在环氧树脂胶体中，如搅拌困难时，可加温到35℃或者加入少许丙酮拌合到稠度便易使用；

6、 把拌制的环氧砂浆灌入已经清理好的空洞部位，保持不漏浆、浆体稳定，静止2~4小时即可拆模；（面积广、体积大的相应的增加静止时间）

7、 拆模后凿除与结构面不平整的多余部分，表面及时用1:的白水泥：普通水泥浆均匀刷以处理面，尽可能与原混凝土面颜色一致；

三、 注意事项：

1、在使用丙酮或酒精清洗表面过程中，切忌明火靠近，以免发生“爆炸”； 2．?在拌和环氧树脂混凝土过程中，工人必须戴上橡胶手套，防止受腐蚀伤害；

3、丙酮和乙二胺数量要准确且不能用反了，否则达不到效果；

4、浆体配制数量不亦过多，控制35分钟内使用完。
