计量泵使用说明书一、概述计量泵是一种用来精确计量液体流量的设备，广泛应用于化工、石油、制药等行业。
本说明书介绍了计量泵的基本原理、结构、操作方法以及常见故障排除方法，帮助用户正确认识、正确使用计量泵。
二、原理计量泵采用齿轮、脉冲电子流量计等结构，通过精确计量泵内液体的流量进行传感器信号的转换，反馈给控制回路，从而实现对液体流量的准确控制。
该设备具有高测量精度、流量范围广、灵敏度高等特点。
三、结构计量泵由泵体、电机、传感器、控制面板等部分组成。
泵体采用不锈钢材质制成，具有良好的耐压性能，并配备了密封件，确保液体不会泄漏。
电机被安装在泵体上，提供动力驱动泵体内的齿轮转动。
传感器通过与泵体内流体的互动，测量流量并将信号传输给控制面板。
四、使用方法1.连接电源：将计量泵正确接入电源，确保电源供应稳定。
2.连接线路：根据产品规格书提供的信息，正确接入计量泵的线路。
3.打开电源开关：打开电源开关，计量泵进入待机状态。
此时，控制面板会显示当前设定的流量值。
4.调节流量：通过控制面板上的按钮，调节流量值。
按下"+"按钮增加流量，按下"-"按钮减小流量。
通过观察控制面板上的显示数值，确认流量是否达到了所需设置。
5.开始计量：当流量设置完成后，按下计量按钮，计量泵开始工作，开始计量液体的流量。
6.停止计量：当流量达到预设值时，计量泵会自动停止计量。
用户也可以手动按下停止按钮，终止计量。
五、维护保养1.清洁：定期清洁计量泵的泵体和传感器，保持设备干净。
使用干净的布擦拭，避免使用化学清洁剂。
2.检查密封件：定期检查计量泵的密封件是否损坏，如发现损坏应及时更换。
3.润滑：定期为计量泵的齿轮部分添加润滑油，确保泵体内部运转平稳。
4.防护措施：避免计量泵遭受明火、腐蚀性物质等，避免损坏设备。
六、故障排除1.若计量泵工作时发生异常声音，应立即停机查看是否有杂物进入泵内或液体过载。
2.如果流量显示与实际流量不符，应检查传感器是否损坏或控制面板设置是否正确。
J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。
(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在士1%以内(10:1)。
泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。
二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。
泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。
根据需要，流量可实现手动和自动控制。
1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。
3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。
根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。
表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。
柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。
(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。
隔膜式计量泵使用说明书关于本产品说明书（以下简称“说明书”）◆说明书版权属边锋所有；◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：！ 特 别 提 醒用户使用手册 隔膜式计量泵分册1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）目录一、概述.................................................................................（5）二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (6)三、技术数据 (6)3.1参数 (6)3.2流量调节曲线特性图 (6)四、泵的使用 (6)5.1泵运转前的检查及其准备工作 (6)5.2启动 (6)5.3带负荷运转 (6)5.4停机…………………………………………………………………（7）五、泵的维护保养 (7)6.1泵的日常维护 (7)6.2维修保养解拆及装配顺序 (7)六、安装 (8)4.1泵的安装 (8)4.2管路安装 (8)4.3特殊液体对管路通量增加 (9)4.4安装规范(按装图) (9)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (13)九、单向阀总成及装配结构图 (14)一、概述机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。

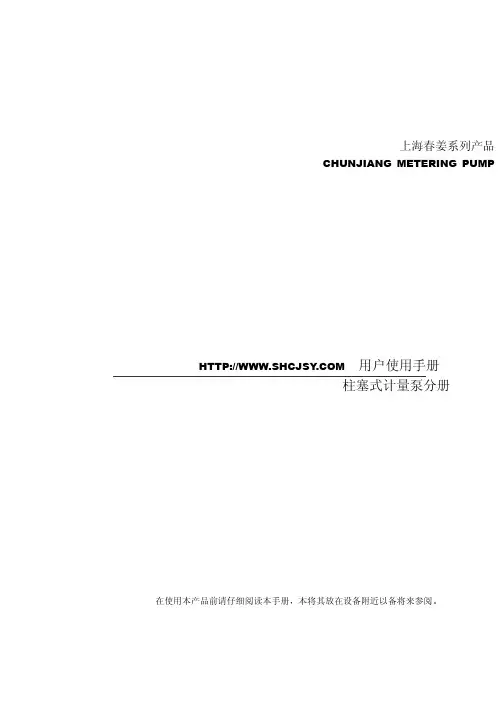

上海春姜系列产品CHUNJIANG METERING PUMP 用户使用手册柱塞式计量泵分册在使用本产品前请仔细阅读本手册，本将其放在设备附近以备将来参阅。
敬 告尊敬的用户尊敬的用户：：感谢您购买和使用上海春姜实业有限公司（以下简称“春姜”）出产的系列产品。
为了您的安全和利益，在您使用本设备之前请仔细阅读本产品说明书及随机附带的全部资料。
如果您未按照产品说明书使用和操作，而导致的任何损失，春姜将不承担责任。
关于本产品说明书关于本产品说明书（（以下简称以下简称““说明书说明书””） ◆说明书版权属春姜所有；◆说明书与实际产品有不一致的地方，春姜拥有最终解释权； ◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向春姜公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电： 总机：24小时热线：135****1288网址：邮箱：**************致 谢谢！上海春姜实业有限公司1、 计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V 或220V ）3、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
4、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
5、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
6、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图计量泵标准按装图（（供参考供参考））目 录一、概述 (5)二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (5)三、技术数据 (5)3.1参数 (5)3.2流量调节曲线特性图 (6)四、泵的使用 (6)4.1泵运转前的检查及其准备工作 (6)4.2启动 (6)4.3带负荷运转 (6)4.4停机 (7)五、泵的维护保养 (7)5.1泵的日常维护 (7)5.2维修保养解拆及装配顺序 (7)六、安装 (8)6.1泵的安装 (8)6.2管路安装 (8)6.3特殊液体对管路通量增加 (8)6.4安装规范(按装图) (8)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (14)概述一、概述J系列计量泵主要是往复式柱塞泵、活塞泵，按泵的缸数可分为单缸、双缸、三缸等多种类型。
计量泵选型及使用说明（共5则）第一篇：计量泵选型及使用说明计量泵选型及使用说明一、计量泵综述1.1计量泵的基本工作原理计量泵主要由动力驱动、流体输送和调节控制三部分组成。
按其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大类。
ν隔膜式计量泵隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入---排出过程。
由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。
隔膜式计量泵中，液压驱动式隔膜泵采用液压油均匀地驱动隔膜，克服了机械直接驱动方式下隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。
隔膜式计量泵中，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。
ν柱塞式计量泵主要有普通有阀泵和无阀泵两种。
柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛使用。
因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
1.2 计量泵的控制方式计量泵每一次的流体泵出量决定了其计量容量。
在一定的有效隔膜面积下，泵输出流体的体积流量正比于冲程长度L和冲程频率F：V∝A*F*L 在介质和工作压力确定的情况下，通过调节冲程长度L 和冲程频率F即可实现对计量泵输出的双维调节。
尽管冲程长度和频率都可以作为调节变量，但在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量；调节冲程长度至一定值，然后通过改变其频率实现精细调节。
增加调节的灵活性。
在相对简单的应用场合，亦可手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。
ν常规开关量或模拟量信号调节方式过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行器之间的信号交换的标准，具有外控功能的计量泵主要采用这种方式，实现对冲程长度和冲程频率的外部调节。
计量泵简要说明一. 概述：简介：J系列计量泵为往复式容积控制泵，在压差作用下，可用于输送特定体积的液体，无论泵工作或停机时，其流量均可调节，输送流量可稳定控制在设定值的±1%以内。
产品执行GB/7782-1996《计量泵》和API675《容积式计量泵》标准。
表1 泵头过流部分主要材料代号表：表2 特殊功能代号表3 技术特性表：3. 泵的结构及工作原理：J系列计量泵由动力端和液力端两部份组成。
动力端通过曲柄连杆机构促使柱塞作往复运动，通过N 形轴调节机构来改变行程流量大小；液力端通过吸入、排出阀组起到输送液体的作用。
1). 动力端结构:动力端传动机构由电动机、电机托架、传动箱(内含蜗轮付、N形轴曲柄连杆机构、行程调节机构) 、泵头托架等组成（见图1）。
N形轴曲柄连杆机构传动平稳、可靠、结构紧凑、精度高、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。
蜗杆轴上装有螺旋油轮,其排出的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等。
2). N形轴工作原理：柱塞的往复运动是由电机带动蜗杆旋转，通过蜗杆、下套筒，将动力传动给N形轴，N形轴与偏心块所形成的偏心，带动曲柄连杆机构和十字头运动。
当N形轴在下限位置时行程为0%，当N形轴在上限时行程为100%(见图2)。
N形轴与偏心块的中心轴线与斜轴线呈同一夹角，其偏心值为S/4（全行程S的1/4），当N型轴与偏心块的中心轴线重合时（此时N轴处于下限位置），其偏心量为0；当N型轴被提升处于上限位置时，N 型轴与偏心块的偏心量处于最大值（S/2），其行程长度为2倍偏心值，即全行程S。
随着N形轴位置从下限向上限位置提升（调节），柱塞行程将从0~100%呈线性变化。
3). 行程调节机构及调量表的使用:泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。
当调节转盘顺时针旋转时,小螺旋齿轮带动大螺旋齿轮、调节螺杆转动,拖动调节螺母和N形轴上下移动，改变了偏心距，从而达到流量调节的目的。
以下为面板及按键功能说明：消参数设置，泵启动/停止二．操作说明1.计量泵启动后，出现下图之版本介绍画面：2. 首先经过延迟时间（时间依照设定值设定），计量泵才会启动开始加药。
《DELAY》画面，按下任意键取消：3. 接着画面显示《STROKES》（依照设定的工作模式显示工作状态），如下图所示：启动/停止计量泵《ESC》键有两个功能，一是取消及放弃参数设置功能；二是作为计量泵的启动/关闭功能。
计量泵于《OFF》状态时，无法进入功能设置页面进行参数设置，如下图所示，按住《ESC》键（约3秒钟）启动计量泵；任何时间或任何设置页面按住《ESC》键（约3秒）可停止计量泵。
（OFF-停止，ON-启动）动作模式设置MODE－PROG[1]VMS MF型计量泵可工作于七种不同模式，分别为：CONSTANT/定量式、DIVIDE/脉冲分配式、MULTIPL Y/脉冲乘算式、PPM/百分比浓度控制式、BATCH/批量式、VOLT/电压控制式、mA/电流控制式。
我们的计量泵都是脉冲输出信号所以只需设置两个参数就可以实现计量泵的加药动作。
MULTIPLY/脉冲乘算式－MOD[03]接收脉冲水表或其他脉冲讯号来源，计量泵以倍数进行加药动作。
倍数最小值为1，错误的数值计量泵将不会储存。
若觉得加药太慢可以适当的增加倍数。
按《向上/向右》键修改参数值，按《E》键储存设置，按《ESC》键放弃修改或离开。
同时设置《DELAY TIME》(讯号周期时间)，计量泵将自动把动作间隔平均分散于下一个脉冲讯号之前，请参考初始设置说明《DELAY－SET[05]》。
设置SETUP－PROG[2]除了动作模式设置之外，另外有参数需进行设置，由《MODE－PROG[2]》选单进入。
TIMEOUT/脉冲间隔时间－SET[05]此设置仅对《MULTIPL Y》（脉冲乘算式）动作模式有效。
当计量泵接收到水表的讯号后就开始动作，动作时间为第一个脉冲至下一个脉冲的时间段。
J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。
(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在士1%以内(10:1)。
泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。
二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。
泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。
根据需要，流量可实现手动和自动控制。
1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。
3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。
根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。
表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。
柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。
(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。
