水利基础知识复习题
1、涵洞按建筑材料可分为砖涵、石涵、砼涵和钢筋砼涵。
2、涵洞按断面形式可分为管涵、板涵、箱涵、拱涵。
3、涵洞由洞身、洞口、基础三部分组成。
4、涵洞按洞顶填土情况分为明涵、暗涵。
5、建筑物在地面以下并将上部荷载传递至地基的结构称为基础。
6、地下水按埋藏条件可分为上层滞水、潜水和承压水三种类型。
7、人工填土包括素填土、冲填土、压实填土和杂填土。
8、土的抗剪强度指标在室内通过直接剪切试验、三轴压缩试验和无侧限抗压强度试验测定。
9、确定钢筋混凝土基础的高度和配筋时，上部结构传来的荷载效应应取承载能力极限状态下荷载效应的基本组合
10、水利工程按承担任务可分为：防洪工程、灌排工程、水力发电工程、供水排涝工程、航道及港口工程、环境水利工程等
11、水利工程按对水的作用可分为：蓄水工程、排水工程、取水工程、输水工程、提水工程、水质净化工程、污水处理工程。
12、水工建筑物按其作用可分为：挡水建筑物、泄水建筑物、取水建筑物、输水建筑物、河道整治建筑物、专门建筑物等
13、水利工程共分五等，水工建筑物共分5 级。
14、水工闸门按工作条件分工作闸门，事故闸门，检修闸门。
15、计算流量所依据的河流横断面，称为 断面。
16、单位时间内通过某一断面的水量称为流量。
17、桥位测量的基本内容有总平面图、桥址地形图、桥址纵断面图。
18、渠系建筑物的类型较多，按其作用可以分为以下六类：控制建筑物、交叉建筑物、落差建筑物、泄水建筑物、冲沙和沉沙建筑物以及量水建筑物等。
19、渠道系统，一般由四级固定渠道所组成。各自的作用不同，其中：干支渠为输水渠道，斗农渠为配水渠道。
20、渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②渠道纵坡③最高水位线、④正常水位线、⑤最低水位线和⑥渠底线。
21.桥面是直接承受各种荷载的部分，桥面的构造主要包括：行车道板、桥面铺装、人行道、栏杆、变形缝等。
机械制图基础知识
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注的尺寸，一般应由尺寸数字，尺寸界线，尺寸线，箭头四个要素组成。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
水利工程：指为了控制、调节和利用自然界的地面水和地下水，以达到除害兴利的目的而兴建的各种工程。水利工程按其服务对象可以分为防洪工程、农田水利工程（灌溉工程）、水力发电工程、航运及城市供水、排水工程。
水利水电工程等级：指水利水电的等级及其建筑物的分级。在规划设计水利水电枢纽及其水工建筑物时，为使工程既安全可靠，又经济合理，根据工程规模、效益、在国民经济中的作用及失事后的影响，将工程划分为若干等级。
护坦和海漫：闸、坝下游的消力池底板，称为护坦。它是被用来保护水跃范围内的河床免受冲刷。一般用混凝土或桨砌石做成，护坦的高程和尺寸取决于护坦水跃旋滚的水力特性。紧接护坦或消力池后面的消能防冲措施，称为海漫。其作用是进一步消杀水流的剩余动能，保护河床免受水流的危害性冲刷。
坝：指拦截水流的挡水建筑物。在坝的上游形成水库，用以调节流量、抬高水位，为防洪、灌溉、发电、航运、给水等事业服务。通常按筑坝材料分为混凝土坝、浆砌石坝、土石坝、草土坝、橡胶坝、钢坝和木坝等，其中混凝土坝和土石坝是常的主要坝型。混凝土坝和浆砌石坝按力学特点和结构特征又可分为重力坝、拱坝和支墩坝。土石坝又称当地材料坝，分为土坝和堆石坝。坝体剖面为上窄下宽的梯形。优点是就地取材，结构简单，抗震性能好，除干砌石坝外均可机械化施工，对地形和地质条件适应性强。缺点是一般需要在坝体外另设泄洪过流和施工导流设施。坝还按坝顶是否允许泄流分为溢流坝和非溢流坝。按坝的高度分为高坝、中坝和低坝，对此各国标准不一。中国规定坝高70米以上为高坝，坝高30～70米为中坝，坝高30米以下为低坝。
泄水洞：指水库向下游泄洪、放水灌溉和发电的通道，包括设在坝端或坝下的涵洞或在坝端附近岩石开凿的隧洞。
冲沙洞：指防止泥沙进入建筑物（如渠道、引水洞、厂房）而修筑的一种冲沙设备。
溢洪道：用于宣泄规划库容所不能容纳的洪水，保证坝体安全的开敞式或带有胸墙进水口的溢流泄水建筑物。溢洪道一般不经常工作，但却是水库枢纽中的重要建筑物。溢洪道按泄洪标准和运用情况，分为正常溢洪道和非常溢洪道。前者用以宣泄设计洪水，后者用于宣泄非常洪水。按其所在位置，分为河床式溢洪道和岸边溢洪道。 水窖：亦称旱井，是干旱地区存蓄雨、雪水的一种实施。

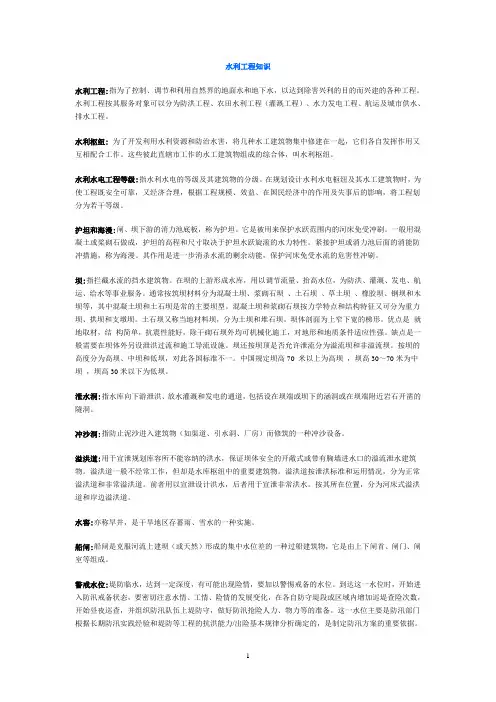

1 水利工程知识

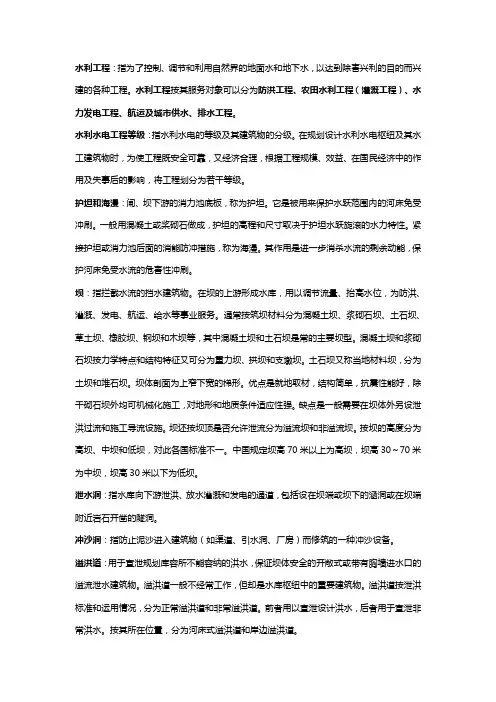

水利工程:指为了控制、调节和利用自然界的地面水和地下水，以达到除害兴利的目的而兴建的各种工程。水利工程按其服务对象可以分为防洪工程、农田水利工程（灌溉工程）、水力发电工程、航运及城市供水、排水工程。
水利枢纽: 为了开发利用水利资源和防治水害，将几种水工建筑物集中修建在一起，它们各自发挥作用又互相配合工作。这些彼此直辖市工作的水工建筑物组成的综合体，叫水利枢纽。
水利水电工程等级:指水利水电的等级及其建筑物的分级。在规划设计水利水电枢纽及其水工建筑物时，为使工程既安全可靠，又经济合理，根据工程规模、效益、在国民经济中的作用及失事后的影响，将工程划分为若干等级。
护坦和海漫:闸、坝下游的消力池底板，称为护坦。它是被用来保护水跃范围内的河床免受冲刷。一般用混凝土或桨砌石做成，护坦的高程和尺寸取决于护坦水跃旋滚的水力特性。紧接护坦或消力池后面的消能防冲措施，称为海漫。其作用是进一步消杀水流的剩余动能，保护河床免受水流的危害性冲刷。
坝:指拦截水流的挡水建筑物。在坝的上游形成水库，用以调节流量、抬高水位，为防洪、灌溉、发电、航运、给水等事业服务。通常按筑坝材料分为混凝土坝、浆砌石坝 、土石坝 、草土坝 、橡胶坝、钢坝和木坝等，其中混凝土坝和土石坝是常的主要坝型。混凝土坝和浆砌石坝按力学特点和结构特征又可分为重力坝、拱坝和支墩坝。土石坝又称当地材料坝，分为土坝和堆石坝。坝体剖面为上窄下宽的梯形。优点是 就
地取材，结 构简单，抗震性能好，除干砌石坝外均可机械化施工，对地形和地质条件适应性强。缺点是一般需要在坝体外另设泄洪过流和施工导流设施。坝还按坝顶是否允许泄流分为溢流坝和非溢流坝。按坝的高度分为高坝、中坝和低坝，对此各国标准不一。中国规定坝高70 米以上为高坝 ，坝高30～70米为中坝 ，坝高30米以下为低坝。
泄水洞:指水库向下游泄洪、放水灌溉和发电的通道，包括设在坝端或坝下的涵洞或在坝端附近岩石开凿的隧洞。
