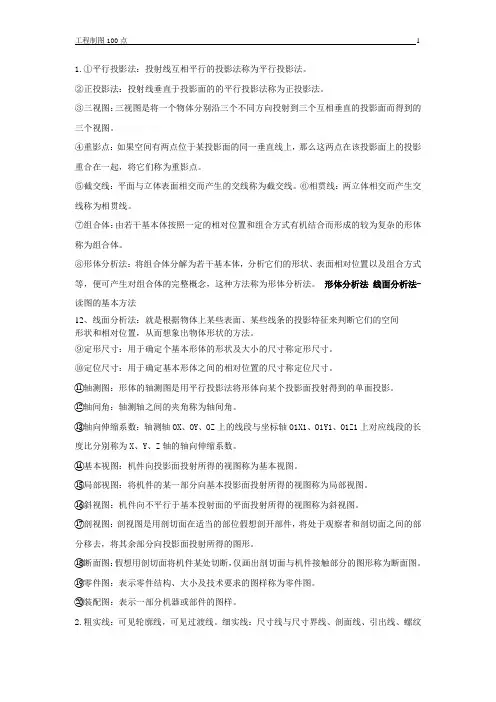

工程制图100点 1
1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。

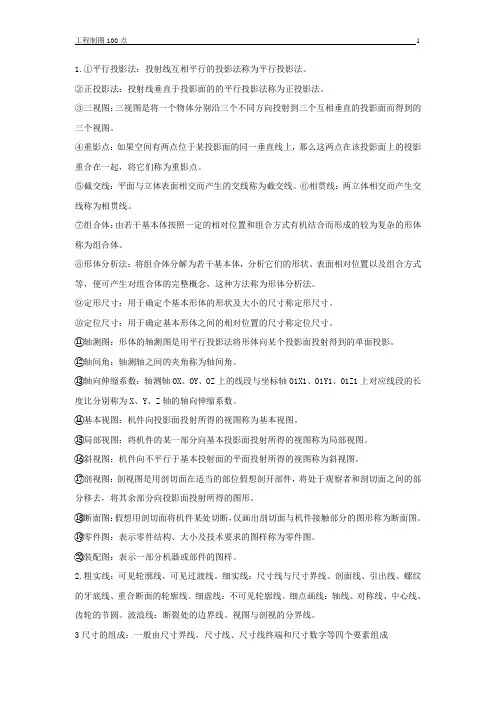

工程制图100点 1
1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 形体分析法 线面分析法-读图的基本方法
12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
第一章制图基本知识
一、基本制图标准（熟悉）
二、制图工具及其使用（掌握）
三、几何作图（了解）
四、平面图形的分析和绘制（熟悉）五、手工绘图步骤与方法（了解）
工程图样是工程界的通用语言，为使其达到基本统一，便
于生产和管理，进行技术交流，国家制定和颁布了相关规定，
即制图标准，用GB或GB/T
表示。目前国内执行的主要有：1-1 制图基本标准
《技术制图规范》
《房屋建筑制图统一标准》
《道路工程制图标准》
《机械制图标准》
《水利水电制图标准》幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010
一、图纸幅面和图框格式
图纸——包括已绘图样和未绘图样的、带有标题栏的绘图用纸。
图纸幅面——简称图幅，即图纸的规格大小。
图框——图纸上限制绘图区域的线框，图框线用粗实线绘制。
图纸幅面尺寸
标题栏图框线L
acacB1）需装订时的图框格式纸边界线
横
装竖装图框格式图框线L
eeeeB
纸边界线
标题栏横装竖装2）不需装订时的图框格式图框格式
每张图样右下角必须有标题栏，其格式及项目一般由各设计单位自定。
标题栏学生作业标题栏
制图审核日期日期南昌工程学院比例图号（图名）
生产单位标题栏格式、内容、尺寸
工程图样采用各种不同形式和粗细的图线，在图纸上的图线，应清晰整齐、均匀一致、粗细分明，交接正确
。二、图线及其画法
图线的画法
同一图样中同类图线的宽度应基本一致。虚线、点划线、双点划线的线段长度和间隙应各自大致相等。
绘制圆的对称中心线时，圆心应为线段的交点。点划线中的“点”不是小圆点，而是小短划，其首末两端应是线段而不应是点。
虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。图线点划线（轴线及对称中心线）
细实线（尺寸界线、尺寸线）虚线（不可见轮廓线）
粗实线（可见轮廓线）
细实线（剖面线）
波浪线（断裂线）图线相交时的画法正确错误
接头要整齐
各种图线相交时，均应交于划线处，不应交于间隔处或交于“点”
工程制图主要知识点总结
一、工程制图的概念和分类
1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识
1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容
1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义
1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景 1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
