柱下条形基础

真诚为您提供优质参考资料，若有不当之处，请指正。

1 / 10 柱下条形基础

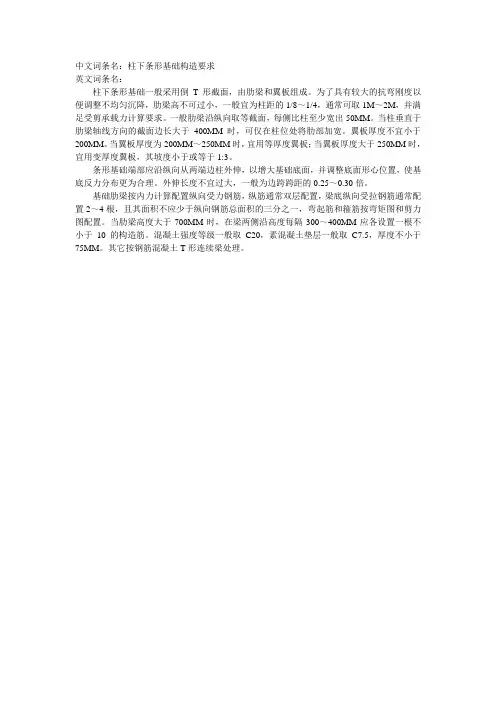

1）构造要求

1、 基础梁高 lh)81~41(，使梁具有较大的抗弯刚度以调整不均匀沉降；

2、 翼板厚度通过计算确定，但一般不小于200ｍｍ，当介于200到250之间时，取等厚翼板；当大于250ｍｍ时，取变厚度翼板，3:1i。

3、 端部宜挑出一定长度，以增大面积并调整形心位置，长度为边跨的31~41；

4、 现浇柱与条形基础梁交接处，梁二侧比柱至少宽出50ｍｍ；

5、 砼强度等级不低于20C;

6、 基础梁纵向受力钢筋、弯起筋应按M、V图配置，考虑整体弯曲，顶部纵向受力钢筋宜全部通长布置，底部通长钢筋不应小于底部受力钢筋总面积的１/3。

7、 梁内箍筋：

✓ 当梁腹板高度大于450ｍｍ应沿高度配置纵向构造钢筋（腰筋），每侧不少于0.1％A，间距不宜大于200ｍｍ；

✓ 梁两侧纵向构造钢筋宜用拉筋连接（拉筋），直径同箍筋，间距500～700；

✓ 梁内箍筋形式应采用封闭式，直径6～１２，一般大于8ｍｍ

 当梁宽mmb350 采用双肢箍；

 当梁宽]800,350(b，采用四肢箍；

 当梁宽mmb800，采用六肢箍。

8、 底板配筋要求

 横向受力钢筋，由计算确定，但直径不能小于10ｍｍ，间距为100～200；

 纵向受力钢筋，直径为8～10，间距不超过300ｍｍ。

 纵横向交接处连接见规范。

2）内力计算：基础梁和底板

1、计算方法：简化计算法和弹性地基梁法

简化法：一般假定基底反力按直线分布。实践中采用二种计算方法，静定梁法和倒梁法。为满足基底反力按直线分布，一般要求基础梁有足够的相对刚度。

 静定梁法 真诚为您提供优质参考资料，若有不当之处，请指正。

2 / 10 计算时先安直线分布假定，求出基底净反力，然后将柱荷载直接作用于基础梁上，分析受力（简图见教材），故可按静力平衡条件求出任意截面M、V。当上部结构刚度很小时（如单层排架）宜采用静定分析法。

 倒梁法

当上部结构刚度很大时，各柱之间没有沉降差异，因而可把柱脚视为条形基础铰支座，将基础梁按倒置普通连续梁计算。其适用范围为：

 上部刚度较好，荷载分布均匀；

 基础本身刚度大；

 地基土质均匀

当不满足静定分析和倒梁法计算条件时，宜采用弹性地基梁理论。

2、计算步骤

1. 确定基础底板尺寸：一般为狭长矩形。

长度L 可按构造确定 L=柱间距和两端伸出的悬臂长度；

宽度B 轴心受力 lhdfGFbwwGaWKK)(

偏心受力 按轴心初定，并适当放大，验算aakfpfp2.1max

2. 翼板内力计算－同砼墙下条基

✓ 求基底净反力；

✓ 计算单位长度线荷载；

✓ 按悬臂构件计算M、V；

3. 基础梁内力计算

✓ 基础梁尺寸初定；

✓ 求基底净反力；

✓ 计算倒梁承受线荷载；

✓ 根据计算简图，计算不利截面内力；

✓ 根据M、V进行配筋计算。

注意：1）当条基相对刚度较大，由于基础驾越作用，其两端边跨的基底反力会有所增大，故真诚为您提供优质参考资料，若有不当之处，请指正。

3 / 10 两边跨的跨中弯矩及第一支座弯矩值宜乘以1.2增大系数；

2）采用倒梁法计算所得的支座反力，一般不等于原有柱子传来轴力，实践中提出“基底反力局部调整法”加以调整。即将支座反力与柱子轴力之差，均匀分布在相应支座两侧个1/3跨度范围（边是悬跨取全部）作为基底反力调整值，然后在单独反力调整值作用下，按连续梁计算内力，最后与原算的内力叠加。

四、柱下交叉条形基础设计

1）计算方法：一般采用简化计算，通常把柱荷载分配到纵横两个方向基础上，然后按条基计算。

2）分配原则

必须满足：1）静力平衡 iyixippp

2）变形协调 iyixi

3）变形计算

利用基床系数法（弹性地基梁）采用文克勒弹性地基梁模型可得在集中力作用下地基梁的变形规律。LZKbsF2

式中：LZ－外伸长度影响系数，当L=定值，可代入计算

当L=0, LZ=4

当L=∞, LZ=1

1) 角柱节点

2) 边柱节点

3) 内柱节点

注意：当交叉条基按纵横方向分别计算时，节点底板面积被使用了二次，对此可加大节点荷载的方法，加以平衡。 真诚为您提供优质参考资料，若有不当之处，请指正。

4 / 10 3 桩基础主要设计步骤与内容

3.1桩基础设计内容

桩基础是埋深较大、以下部坚实土层或岩层作为持力层的基础，其作用是把所承受的荷载相对集中地传递到地基的深层。桩基础设计内容包括：

(1) 确定桩的截面尺寸和长度，确定承台埋深；

(2) 单桩配筋设计和计算；

(3) 确定桩数和桩的平面布置；

(4) 承台结构计算（冲切、受剪和受弯）及设计；

(5) 桩基沉降计算

(6) 绘制桩及承台施工图。

3.2桩基础设计方法

（一） 桩基础的类型

包括：

低承台桩基

高承台桩基

按桩布置方向分：

垂直桩

斜桩

（二） 桩基设计原则

桩基是由桩、土和承台共同组成的基础，应考虑桩、土、承台的共同工作。

桩基设计应按变形控制设计。

桩基设计应满足的基本条件：

(1) 单桩承受的竖向荷载不宜超过单桩竖向承载力特征值；

(2) 桩基础的沉降不得超过建筑物的沉降允许值；

(3) 对位于坡地岸边的桩基稳定性演算。 真诚为您提供优质参考资料，若有不当之处，请指正。

5 / 10 （三） 桩的分类

(1) 按受力状况分：摩擦型桩和端承型桩；

(2) 按施工方法分：预制桩和灌注桩。

（四） 单桩竖向承载力

取决于桩身材料的强度和地层的支承力两方面

(1) 按桩身材料的强度计算，计算低桩承台桩基的单桩承载力时，按轴心受压杆件计算（纵向弯曲系数为1）

公式：

(2) 地层的支承力

对地基基础设计等级为丙级的建筑，可采用静力触探及标贯试验方法确定。初步设计时，单桩竖向承载力特征值可按下式估算：

(3) 桩的主筋应经计算确定。打入式预制桩的最小配筋率不宜小于0.8%；静压预制桩的最小配筋率不宜小于0.6%；灌注桩最小配筋率不宜小于0.2%~0.65%（小直径桩取大值）。

配筋长度：

1） 受水平荷载和弯矩较大的桩，配筋长度应按计算确定。

2） 桩基承台下存在淤泥、淤泥质土或液化土层时，配筋长度应穿过淤泥、淤泥质土层或液化土层。

3） 坡地岸边的桩、8度及8度以上地震区的桩、抗拔桩、嵌岩桩应通长配筋。

4） 桩径大于600mm的钻孔灌注桩，构造钢筋的长度不宜小于桩长的2/3。

（五） 桩的平面布置

(1) 桩的根数

当桩基为轴心受压时，桩数n应按下式计算：

(2) 桩的平面布置

桩的平面布置可采用对称式、梅花式、行列式和环状排列。布置桩位时，桩的间距（中心ccpfAQisiabppaalquAqRakkRGFn真诚为您提供优质参考资料，若有不当之处，请指正。

6 / 10 距）一般采用3~4桩径。

柱下独立承台布桩方法举例：

3.3承台结构计算和设计

承台的作用是将各桩联成一整体，把上部结构传来的荷载转换、调整分配于各桩。桩基承台分柱下独立承台、柱下或墙下条形承台（梁式承台）、筏板承台和箱形承台。承台应进行受弯、受冲切、受剪切和局部承压承载力计算。

1.承台设计内容：

1）选择承台材料及强度等级

2）几何形状及尺寸

3）结构承载力验算

4）构造要求

2.桩基承台构造要求：

2.1承台尺寸要求 真诚为您提供优质参考资料，若有不当之处，请指正。

7 / 10 承台的最小宽度不应小于500mm，边桩中心至承台边缘的距离不宜小于桩的直径或边长，且桩的外边缘至承台边缘的距离不小于150mm（墙下条形承台为75mm）

柱下独立承台和条形承台承台最小厚度为300mm，最小埋深500mm

筏板、箱形承台板的厚度应满足整体刚度、施工条件及防水要求。

承台混凝土强度等级不应低于C20，纵向钢筋的保护层厚度不小于70mm（40mm）

2.2.承台配筋要求：

(1)矩形承台：双向通长筋

三桩承台：三向布置

承台梁：主筋≥φ12，架立筋≥φ10，箍筋≥φ6

(2)桩与承台连接

桩顶嵌入承台长度≥100mm（大直径桩），≥50mm（中等直径）

桩顶主筋伸入承台内长度，HPB235筋30d，HRB335筋和HRB400筋为35d，抗拔桩40d

2.3. 承台之间的连接

单桩承台：两个垂直方向设置

两桩承台：短向设置

抗震要求：两个方向设置

联系梁：宽≥250，高1/10~1/15柱距，配筋为纵筋≥2φ12，箍筋≥φ8@300

3.承台结构计算

包括：

(1) 受剪计算

公式

(2) 冲切计算：

包括一种是柱对承台的冲切，

一种是角桩对承台的冲切

柱对承台冲切

200@,1000000)()(2hfahabFthpxcyycxlilNFF00hbfVths真诚为您提供优质参考资料，若有不当之处，请指正。

8 / 10

冲切系数：

冲跨比：

 角桩对承台的冲切

多桩矩形承台：

冲切系数：

冲跨比：

 三桩三角形承台：

底部角桩 2.084.000yx2.084.000xy000haxx000hayy0.92000h1.0800h，取；，取高度影响系数，hp011111)]2()22([hfacaNthpxyyxl2.056.011xx2.05.010yy011haxx011hayy01111112tan)2(hfacNthpl
