声音信号的频谱分析与频率测量方法
声音是我们日常生活中不可或缺的一部分，我们通过声音来交流、表达情感，甚至通过声音来判断事物的性质。然而，声音是如何产生的？我们如何对声音进行分析和测量呢？本文将介绍声音信号的频谱分析与频率测量方法。
声音信号是由空气中的振动引起的，当物体振动时，会产生压力波，通过空气传播出去，我们就能听到声音。声音信号可以通过振动的频率和振幅来描述，其中频率是指振动的周期性，而振幅则是指振动的强度。
频谱分析是一种将声音信号分解成不同频率成分的方法。它可以帮助我们了解声音信号的频率分布情况，从而更好地理解声音的特性。频谱分析的基本原理是将声音信号转换为频域表示，即将信号从时域转换为频域。这可以通过傅里叶变换来实现。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。它将信号分解成一系列正弦波的叠加，每个正弦波都有不同的频率和振幅。通过傅里叶变换，我们可以得到声音信号的频谱图，从而了解声音信号中不同频率成分的贡献程度。
频谱图通常以频率为横轴，振幅或能量为纵轴，通过不同的颜色或灰度表示不同频率成分的强度。频谱图可以直观地展示声音信号的频率分布情况，帮助我们分析声音的特性。例如，在音乐领域，频谱分析可以用来研究音乐的音色特点，判断乐器的类型等。
除了频谱分析，频率测量是对声音信号进行定量分析的重要方法。频率是声音信号中最基本的特征之一，它决定了声音的音调高低。频率测量可以通过多种方法实现，其中一种常用的方法是自相关法。
自相关法是一种基于信号自身的周期性特点进行频率测量的方法。它通过计算信号与自身的延迟版本之间的相似程度来确定信号的周期性。具体而言，自相关法将信号与其自身进行延迟，然后计算它们之间的相关性。通过寻找最大相关性的延迟值，我们可以得到信号的主要频率成分。
除了自相关法，还有一些其他的频率测量方法，如峰值检测法、零交叉法等。这些方法在不同的应用场景下有着各自的优势和适用性。例如，峰值检测法适用于测量周期性信号的频率，而零交叉法适用于测量非周期性信号的频率。
基于MATLAB分析语音信号时域特征
钱平（信号与信息处理 s101904010）
一、时域特征实验原理及实验结果分析
1.窗口的选择
通过对发声机理的认识，语音信号可以认为是短时平稳的。在5~50ms的范围内，语音频谱特性和一些物理特性参数基本保持不变。我们将每个短时的语音称为一个分析帧。一般帧长取10~30ms。我们采用一个长度有限的窗函数来截取语音信号形成分析帧。通常会采用矩形窗和汉明窗。图1给出了这两种窗函数在帧长N=50时的时域波形。
020406000.20.40.60.811.21.41.61.82矩形窗samplew（n）020406000.10.20.30.40.50.60.70.80.91hanming窗samplew（n） 图1 矩形窗和Hamming窗的时域波形
矩形窗的定义：一个N点的矩形窗函数定义为如下
其他001Nnnw
hamming窗的定义：一个N点的hamming窗函数定义为如下
其他00)12cos(46.054.0NnNnnw
这两种窗函数都有低通特性，通过分析这两种窗的频率响应幅度特性可以发现（如图2）：矩形窗的主瓣宽度小（4*pi/N），具有较高的频率分辨率，旁瓣峰值大（-13.3dB），会导致泄漏现象；汉明窗的主瓣宽8*pi/N，旁瓣峰值低（-42.7dB），可以有效的克服泄漏现象，具有更平滑的低通特性。因此在语音频谱分析时常使用汉明窗，在计算短时能量和平均幅度时通常用矩形窗。表1对比了这两种窗函数的主瓣宽度和旁瓣峰值。 00.10.20.30.40.50.60.70.80.91-80-60-40-200矩形窗频率响应归一化频率(f/fs)幅度/dB00.10.20.30.40.50.60.70.80.91-100-500Hamming窗频率响应归一化频率(f/fs)幅度/dB 图2 矩形窗和Hamming窗的频率响应
音频信号处理中的相位和频率分析方法
随着科技的不断发展，音频信号处理在音乐、通信、语音识别等领域发挥着越来越重要的作用。在音频信号处理中，相位和频率分析是两项关键的技术。相位分析用于描述信号的波形特征，而频率分析则用于确定信号的频率成分。本文将介绍音频信号处理中常用的相位和频率分析方法。
一、相位分析方法
1. 傅里叶变换（Fourier Transform）
傅里叶变换是将时域信号转换为频域信号的重要数学工具。在音频信号处理中，我们可以通过傅里叶变换获取信号的频谱，从而分析信号的相位信息。
2. 短时傅里叶变换（Short-time Fourier Transform, STFT）
短时傅里叶变换是对信号进行频谱分析的一种常用方法。它将信号分为多个时间窗口，并对每个时间窗口进行傅里叶变换。通过对不同时间窗口的频谱进行叠加，我们可以得到信号在时间和频率上的分布情况，进而分析信号的相位特征。
3. 相位差法
相位差法是一种基于相位差的相位分析方法。它通过将两个同频率的信号进行相位差计算，来分析信号的相位信息。相位差法常用于音频合成、声源定位等领域。 二、频率分析方法
1. 自相关函数法（Autocorrelation）
自相关函数法是一种用于估计信号频率的频率分析方法。它利用信号的自相关函数来估计信号的周期，从而得到信号的频率成分。自相关函数法适用于周期性信号的频率分析。
2. 峰值检测法（Peak Detection）
峰值检测法是一种简单但有效的频率分析方法。它通过寻找信号频谱中的峰值点来确定信号的频率成分。峰值检测法常用于音频音调分析、频率测量等场景。
3. 线性预测编码（Linear Predictive Coding, LPC）
线性预测编码是一种基于信号模型的频率分析方法。它通过建立信号的线性预测模型来估计信号的谐波成分和幅度信息。LPC广泛应用于语音编码、语音合成等领域。
三、相位和频率分析的应用

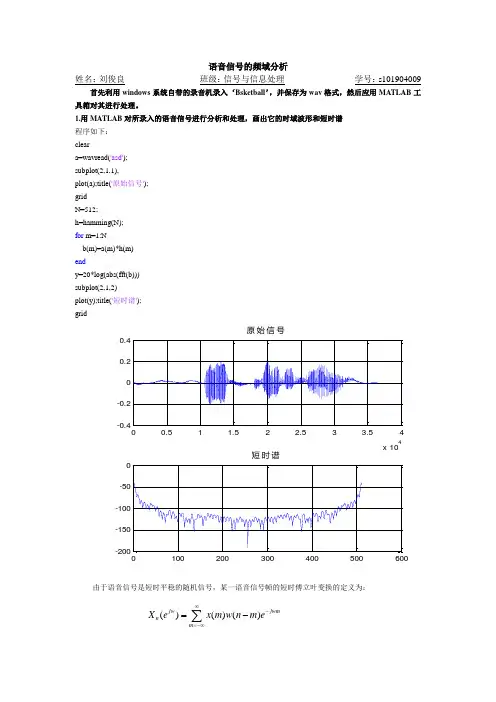

语音信号的频域分析
姓名：刘俊良 班级：信号与信息处理 学号：s101904009
首先利用windows系统自带的录音机录入‘Bsketball’，并保存为wav格式，然后应用MATLAB工具箱对其进行处理。
1.用MATLAB对所录入的语音信号进行分析和处理，画出它的时域波形和短时谱
程序如下：
clear
a=wavread('asd');
subplot(2,1,1),
plot(a);title('原始信号');
grid
N=512;
h=hamming(N);
for m=1:N
b(m)=a(m)*h(m)
end
y=20*log(abs(fft(b)))
subplot(2,1,2)
plot(y);title('短时谱');
grid
00.511.522.533.54x 104-0.4-0.200.20.4原始信号0100200300400500600-200-150-100-500短时谱
由于语音信号是短时平稳的随机信号，某一语音信号帧的短时傅立叶变换的定义为：
()()()jwjwmnmXexmwnme 由短时谱的定义可知，它实际上就是窗选语音信号的的标准傅里叶变换，这里窗是一个滑动的窗，它随n的变化而沿着序列x(m)滑动。窗的长度和形状对短时谱有影响，矩形窗不适合用于频谱成分很宽的语音分析中。汉明窗在频率范围中的分辨率较高，而且旁瓣的衰减大，具有频谱泄露少的优点，所以在求短时谱时一般采用具有较小上下冲的汉明窗。窗长N必须是2的整数倍。
2.应用MATLAB相关函数画出录入的语音的语谱图
人们致力于研究语音的视频分析特性，把和时序相关的傅里叶分析的显示图形称为语谱图（Sonogram
or Spectrogram），它是一种三维频谱，表示语音频谱随时间变化的图形。水平方向是时间轴，垂直方向是频率轴，图上的灰度条纹代表各个时刻的语音短时谱。宽带语谱图能给出语音的共振峰频率及清辅音的能量汇集区，在语谱图里共振峰呈现为黑色的条文。
