弹簧力值计算公式

拉簧及扭簧弹力、刚度计算公式

一、拉伸弹簧弹力、刚度计算公式

1.拉伸弹簧一已知自由长度，弹簧刚度和初始拉力时，某一工作长度负荷的计算公式如下：

P=(Rx F)+I.T.

P是指负荷（磅）；

R是指弹簧刚度（磅／英寸）；

F是指距自由长度的变形量；

I.T.是指初拉力。

例如：已知自由长度为1英寸、刚度为6.9磅／英寸和初始张力为0.7磅，工作长度为1.500英寸时，负荷计算公式如下：

P= [6.9 x(1.500-1.000)l+0.7= (6.9x 0.500) +0.7= 3.45+0.7= 4.15磅

2．如何计算刚度一弹簧刚度是指使弹簧产生单位变形的负荷，可通过以下步骤测试：

1>弹簧变形约为最大变形的20%（自由长度藏去压并高度）时，测量弹簧负荷(P1)及弹簧长度(L1)。

2>弹簧变形不超过最大变形的80%时，测量弹簧负荷(P2)及弹簧长度(L2)。务必确保弹簧长度为L2时任意两个簧圈（闭合收口除外）都

没有发生接触。

3>计算刚度(R)（磅／英寸）R=(P2-P1)/(L1-L2)

二、扭簧设计需要的技术参数

扭簧的工作状态和拉伸弹簧及压缩弹簧有所不同，其更为复杂和多变，其中包括了很多参数指标，下面一一讲解：

d (弹簧线径) :该参数描述了弹簧线的直径，也就是我们说的弹簧钢丝的粗细，默认单位mm。

Dd (心轴最大直径)：该参数描述的是工业应用中弹簧轴的最大直径，公差±2%。

D1 (内径): 弹簧的内径等于外径减去两倍的线径。扭簧在工作过程中，内径可以减小到心轴直径，内径公差±2%。

D (中径): 弹簧的中径等于外径减去一个线径。

D2 (外径) : 等于内径加上两倍的线径。扭簧在工作过程中，外径将变小，公差(±2%±0.1)mm。

L0 (自然长度)：注意：在工作过程中自然长度会减小，公差±2%。

Tum (扭转圈数)：弹簧绕制的圈数，圈数的不同直接影响扭簧的性能。扭簧的圈数越多扭力越小。

类别项目名称代号备注bevel gear Abevel gear Binner geargear cycle1齿顶高系数ha*2齿根高系数hf*0.250.250.250.253直齿分度圆压力角α1齿数Z231010502法面模数mn3分度圆螺旋角βv4变位系数x00005齿轮厚度B101012101端面模数mt2基圆直径db36.7172363115.964015799.39692620846.984631043分度圆压力角αt4齿根圆直径df35.3236667513.238550767.547.55分度圆直径d39.0736667516.9885507610506齿顶圆直径da42.0736667519.9885507612527全齿高h3.3753.3752.252.258重合度§9速度比I10标准中心距离a11实际中心距离a'0.112跨齿数k422613公法线长度W16.18675896.9414561044.56825254716.93699986固定值112020斜齿轮计算公式第二级第三级外啮合内啮合

528.03110875输入值1.51280

2028.1311087519.9计算值1.698855076122.4025236520

2.3319743211.5620779970.434782609

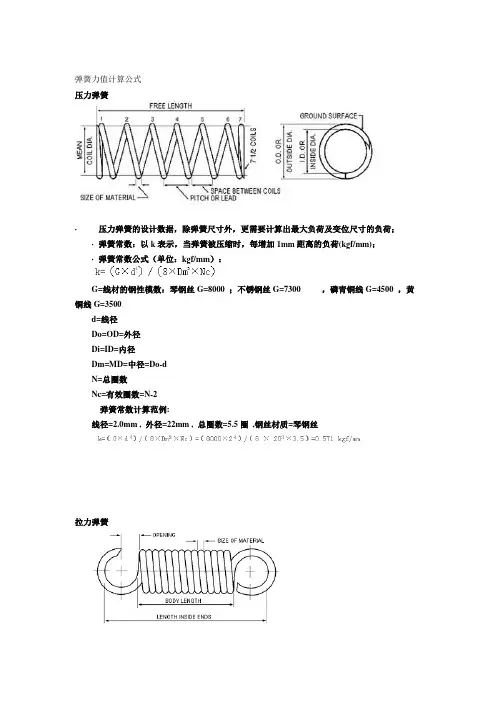

弹簧力值计算公式

压力弹簧

· 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；

· 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；

· 弹簧常数公式（单位：kgf/mm）：

G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:

线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同

· 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

· 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）

扭力弹簧

· 弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).

· 弹簧常数公式（单位：kgf/mm）:

E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200

d=线径

Do=OD=外径

回填土计算公式

答：余土=总挖土方-总基础回填土-房心回填土

总基础回填土=总挖土方-基础构件总体积-地下室埋没体积(地下室设计地 坪以下体积)

计算总房心回填土:(房间总面积)*(房心回填土厚度

砖基础大放脚工程量计算公式

砖基础大放脚工程量计算公式

等高式大放脚折算面积＝0.126*（层数+1）*0.0625*层数

不等高式大放脚折算面积（高低层数相同时）＝【0.126*（高步数+1）+0.063*低步数】*0.0625*步数

不等高式大放脚折算面积（高低层数不同时）＝（0.126*高步步数+0.063*低步步数）*0.0625*（步数+1

基础地坑通常为正方形、长方形或圆形

如果是方形的，且放坡留工作面 计算式为：

V=(a+2c+kh)(b+2c+kh)*h+1/3(k2h3) 其中：a:基础底面长 b:宽 c:工作面

“1/3(k2h3)”为基坑四角的一个锐角锥体的体积

1） 框架梁

一、首跨钢筋的计算

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；

第二排为Ln/4＋端支座锚固值

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值

以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：

支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋

构造钢筋：构造钢筋长度＝净跨长＋2×15d

抗扭钢筋：算法同贯通钢筋 5、拉筋

拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
