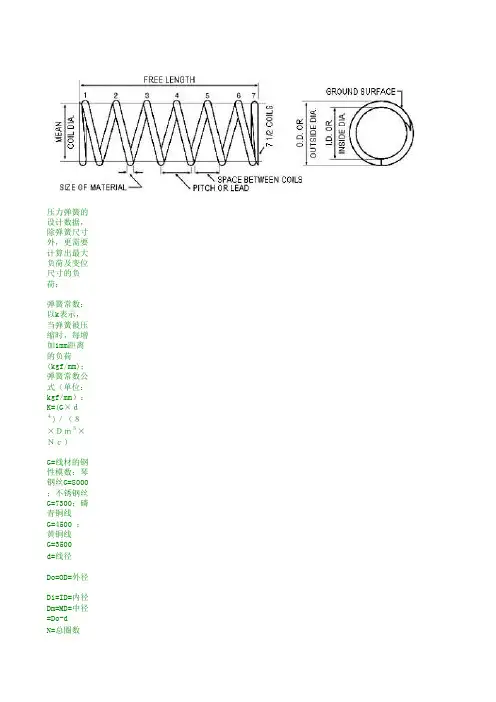

弹簧力的计算公式

压力弹簧的

设计数据，

除弹簧尺寸

外，更需要

计算出最大

负荷及变位

尺寸的负

荷；

弹簧常数：

以k表示，

当弹簧被压

缩时，每增

加1mm距离

的负荷

(kgf/mm)；

弹簧常数公

式（单位：

kgf/mm）：

K=(G×ｄ

４)／（８

×Ｄｍ３×

Ｎｃ）

G=线材的钢

性模数：琴

钢丝G=8000

；不锈钢丝

G=7300；磷

青铜线

G=4500 ；

黄铜线

G=3500

d=线径

Do=OD=外径

Di=ID=内径Dm=MD=中径

=Do-d

N=总圈数Nc=有效圈

数=N-2弹簧常数计

算范例:线

径=2.0mm ,

外径=22mm

, 总圈数

=5.5圈 ,钢

丝材质=琴

钢丝

K=(G×ｄ４)／（８×Ｄ

ｍ３×Ｎｃ）＝（８０００×２４）／（８

×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ

拉力弹簧拉力弹簧的

k值与压力

弹簧的计算

公式相同。拉力弹簧的

初张力：初

张力等于适

足拉开互相

紧贴的弹簧

并圈所需的

力，初张力

在弹簧卷制

成形后发生

。拉力弹簧

在制作时，

因钢丝材质

、线径、弹

簧指数、静

电、润滑油

脂、热处理

、电镀等不

同，使得每

个拉力弹簧

初始拉力产

生不平均的

现象。所以

安装各规格

的拉力弹簧

时，应预拉

至各并圈之

间稍为分开

一些间距所

需的力称为

初张力。初张力=P-

（k×F1）=

最大负荷-

（弹簧常数

×拉伸长

度）

扭力弹簧弹簧常数：

以 k 表示,

当弹簧被扭

转时，每增

加1°扭转

角的负荷

(kgf/mm).

弹簧常数公

式（单位：

kgf/mm）:

K=(Ｅ×ｄ

４)／（１

１６７×Ｄ

ｍ×ｐ×Ｎ

×Ｒ）E=线材之钢

性模数：琴

钢丝

E=21000 ,

不锈钢丝

E=19400 ,

磷青铜线

E=11200,黄

铜线

E=11200

d=线径

Do=OD=外径

Di=ID=内径Dm=MD=中径

=Do-d

N=总圈数R=负荷作用

的力臂p=3.1416

压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；弹簧常数公式（单位：kgf/mm）：K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）G=线材的钢性模数：琴钢丝G=8000；不锈钢丝G=7300；磷青铜线G=4500 ；黄铜线G=3500d=线径Do=OD=外径Di=ID=内径胡克的弹性定律指出：在弹性限度内，弹簧的弹力f和弹簧的长度x成正比，即f=-kx，k是物质的弹性系数，它由材料的性质所决定，负号表示弹簧所产生的弹力与其伸长（或压缩）的方向相反。Dm=MD=中径=Do-d N=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm ,外径=22mm, 总圈数=5.5圈 ,钢丝材质=琴钢丝K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）＝（８０００×２４）／（８×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ拉力弹簧拉力弹簧的k值与压力

初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).弹簧常数公式（单位：kgf/mm）:K=(Ｅ×ｄ４)／（１１６７×Ｄｍ×ｐ×Ｎ×Ｒ）拉力弹簧的初张力:初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂

p=3.1416

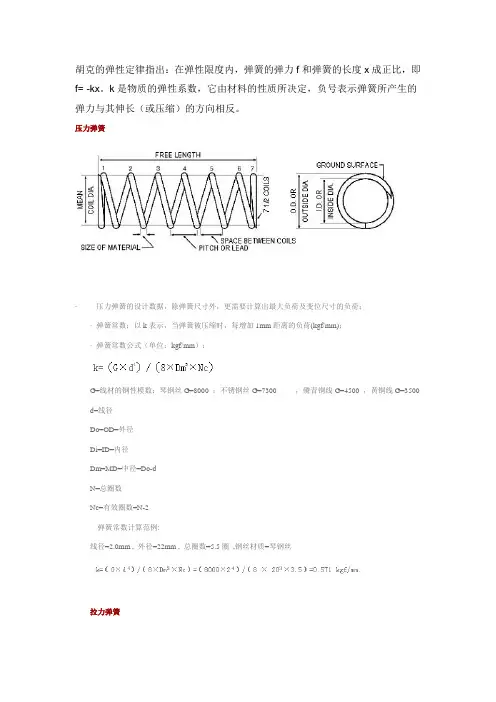

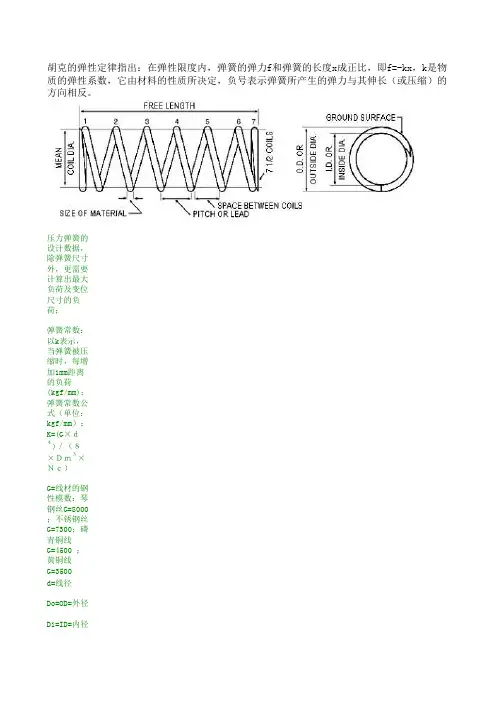

胡克的弹性定律指出：在弹性限度内，弹簧的弹力f和弹簧的长度x成正比，即f= -kx。k是物质的弹性系数，它由材料的性质所决定，负号表示弹簧所产生的弹力与其伸长（或压缩）的方向相反。

压力弹簧

· 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；

· 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；

· 弹簧常数公式（单位：kgf/mm）：

G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:

线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同

· 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

· 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）

扭力弹簧

· 弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).

· 弹簧常数公式（单位：kgf/mm）:

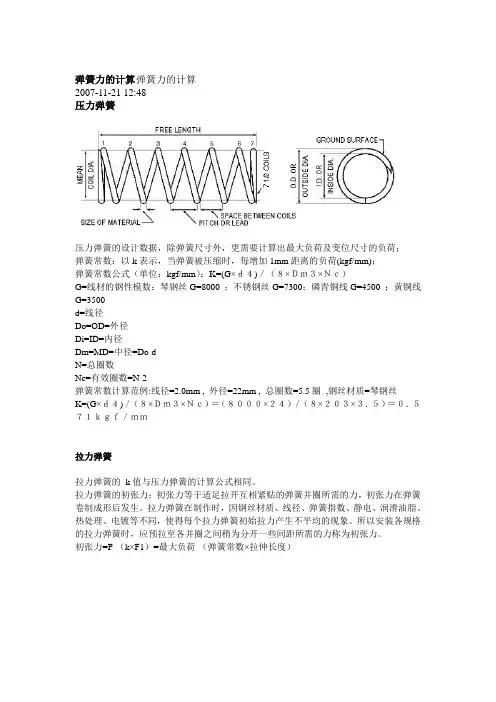

弹簧力的计算弹簧力的计算

2007-11-21 12:48

压力弹簧

压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；

弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；

弹簧常数公式（单位：kgf/mm）：K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）

G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300；磷青铜线G=4500 ；黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）＝（８０００×２４）／（８×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ

拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同。

拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）

扭力弹簧

弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).

弹簧常数公式（单位：kgf/mm）: K=(Ｅ×ｄ４)／（１１６７×Ｄｍ×ｐ×Ｎ×Ｒ）

E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200,黄铜线E=11200

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

R=负荷作用的力臂

p=3.1416
