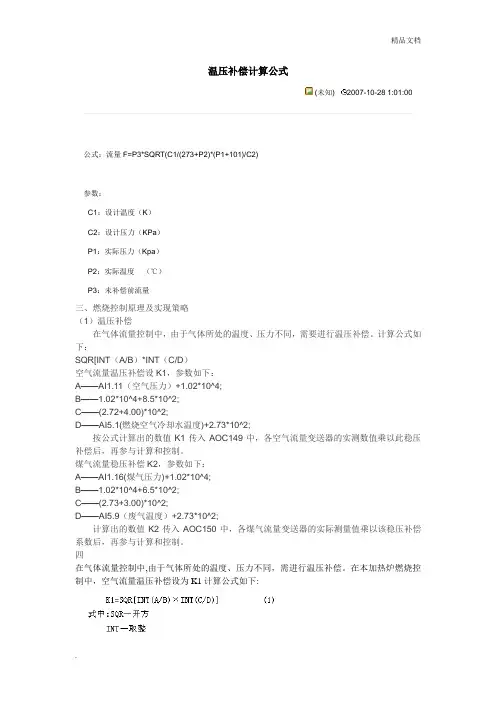

. 温压补偿计算公式

(未知)

2007-10-28 1:01:00

公式：流量F=P3*SQRT(C1/(273+P2)*(P1+101)/C2)

参数：

C1：设计温度（K）

C2：设计压力（KPa）

P1：实际压力（Kpa）

P2：实际温度 （℃）

P3：未补偿前流量

三、燃烧控制原理及实现策略

（1）温压补偿

在气体流量控制中，由于气体所处的温度、压力不同，需要进行温压补偿。计算公式如下：

SQR[INT（A/B）*INT（C/D）

空气流量温压补偿设K1，参数如下：

A——AI1.11（空气压力）+1.02*10^4;

B——1.02*10^4+8.5*10^2;

C——(2.72+4.00)*10^2;

D——AI5.1(燃烧空气冷却水温度)+2.73*10^2;

按公式计算出的数值K1传入AOC149中，各空气流量变送器的实测数值乘以此稳压补偿后，再参与计算和控制。

煤气流量稳压补偿K2，参数如下：

A——AI1.16(煤气压力)+1.02*10^4;

B——1.02*10^4+6.5*10^2;

C——(2.73+3.00)*10^2;

D——AI5.9（废气温度）+2.73*10^2;

计算出的数值K2传入AOC150中，各煤气流量变送器的实际测量值乘以该稳压补偿系数后，再参与计算和控制。

四

在气体流量控制中,由于气体所处的温度、压力不同，需进行温压补偿。在本加热炉燃烧控制中，空气流量温压补偿设为K1计算公式如下:

精品文档

.

按式(1)计算出的数值K1放在AOC149中，各空气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。

煤气流量温压补偿设为K2,

按式(2)计算出的数值K2放在AOC150中，各煤气流量变送器测的实际数值乘以此稳压补偿，在参与计算与控制。

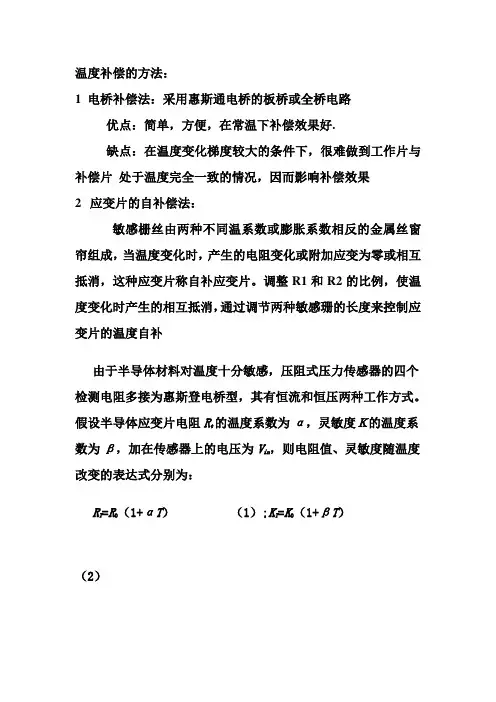

温度补偿的方法：

1 电桥补偿法：采用惠斯通电桥的板桥或全桥电路

优点：简单，方便，在常温下补偿效果好.

缺点：在温度变化梯度较大的条件下，很难做到工作片与补偿片 处于温度完全一致的情况，因而影响补偿效果

2 应变片的自补偿法：

敏感栅丝由两种不同温系数或膨胀系数相反的金属丝窗帘组成，当温度变化时，产生的电阻变化或附加应变为零或相互抵消，这种应变片称自补应变片。调整R1和R2的比例，使温度变化时产生的相互抵消，通过调节两种敏感珊的长度来控制应变片的温度自补

由于半导体材料对温度十分敏感，压阻式压力传感器的四个检测电阻多接为惠斯登电桥型，其有恒流和恒压两种工作方式。假设半导体应变片电阻Rt的温度系数为α，灵敏度Ｋ的温度系数为β，加在传感器上的电压为Vin，则电阻值、灵敏度随温度改变的表达式分别为：

RT=R0（1+αT） （1）;KT=K0（1+βT）

（2）

则传感器输出为[2]：Vout =（△R/R0）Vin = K0（1+βT）Vin

（3）

式中，R0—基准温度时传感器的电阻值（初始值）； △R—压力引起的电阻变化；

K0—基准温度时灵敏度； —应变系数。

由此式知，压力随温度的改变量和β的随温度的变化相同，具有较大负温度系数，温度系数为-0.002/℃~ -0.003/℃。图1给出了不同掺杂浓度下P型硅片的灵敏度系数随温度变化的曲线[3]。图中，从a 到e 各条曲线对应的掺杂浓度递增。由图可知，P型应变电阻, 无论是轻掺杂还是重掺杂，其灵敏度系数均随温度的提高而逐渐减小。由于各应变片阻值不可能匹配，且应变片的电阻温度系数在0.3%/℃左右，会造成零点漂移电压。

三、温度补偿原理与电路设计

1、零位温漂补偿

压阻式压力传感器的四个检测电阻多接为惠斯登电桥形式，其原理如图2（a）所示。由惠斯登电桥原理可知，零位输出电压为：

sil认证等级和温压补偿

摘要：

1.SIL认证简介

2.温压补偿原理与应用

3.SIL认证与温压补偿的关系

4.实施SIL认证和温压补偿的意义

5.结论

正文：

随着工业自动化程度的不断提高，安全仪表系统（SIS）在流程工业中的应用日益广泛。SIL（Safety Integrity Level）认证作为一种衡量安全仪表系统可靠性的重要指标，越来越受到企业和工程师的关注。本文将简要介绍SIL认证等级，并探讨温压补偿在工业自动化中的应用，以及它们之间的关系。

一、SIL认证简介

SIL认证是国际上通用的安全仪表系统性能分类方法，根据安全功能的风险等级将其划分为SIL 1、SIL 2、SIL 3和SIL 4四个等级。SIL等级越高，安全仪表系统的可靠性要求越高，相应的认证标准也越严格。在实际应用中，根据工艺过程的风险评估结果，选择合适SIL等级的安全仪表系统，以确保过程安全。

二、温压补偿原理与应用

温压补偿是一种在工业自动化领域广泛应用的补偿方法，主要用于解决温度和压力对测量数据的影响。在实际生产过程中，温度和压力的变化可能导致测量数据的误差，影响生产控制和过程分析的准确性。温压补偿通过实时测量温度和压力，对测量数据进行校正，从而提高数据的准确性。

温压补偿原理：

1.采集温度和压力信号；

2.计算温度和压力对测量数据的影响；

3.对测量数据进行校正；

4.输出校正后的数据。

三、SIL认证与温压补偿的关系

在工业自动化领域，温压补偿是保证测量数据准确性的重要手段。而在SIL认证中，对安全仪表系统的可靠性要求越高，对温度和压力等环境因素的影响就越敏感。因此，实施温压补偿可以提高安全仪表系统的测量准确性，从而提高整个过程的安全性能。

在实际应用中，根据SIL认证的要求，工程师需要对安全仪表系统进行温压补偿，以确保系统在各种工况下的可靠性。同时，温压补偿技术的选用和实施也需要遵循一定的标准和规范，以保证补偿效果。

燃气表温压补偿原理

嘿，朋友们！今天咱来唠唠燃气表温压补偿原理。你说这燃气表啊，就像是家里的小管家，默默地工作着。

咱先想想啊，燃气这玩意儿，它的状态可不是一成不变的呀！温度和压力一变，那可就像小孩子的脸，说变就变。这时候温压补偿原理就出马啦！就好比咱人出门得根据天气穿合适的衣服，燃气表也得根据燃气的“心情”来调整自己的计量方式。

燃气在不同的温度和压力下，体积啥的可都不一样呢。如果没有这个温压补偿，那计量不就不准确啦？那不就像咱买东西，秤不准一样嘛，多闹心呀！这温压补偿就像是给燃气表戴了一副神奇的眼镜，能让它看清燃气的真实情况，给出准确的计量。

你看啊，温度高的时候，燃气就会膨胀，就好像热胀冷缩的道理，咱都懂吧？这时候如果不补偿一下，那岂不是亏啦？压力变化也一样啊，压力大了小了，燃气的表现也不同呢。

咱家里用燃气，不就是图个方便、准确嘛。要是燃气表计量不准，那咱心里能踏实吗？这温压补偿原理就是为了让咱放心地用燃气呀。

燃气表就这么默默地工作着，通过温压补偿原理让我们的生活更加有序。它就像一个低调的守护者，虽然不显眼，但却非常重要。

咱再想想，如果没有这个温压补偿，那会出现多少麻烦事呀。可能你觉得燃气用得不多，结果账单吓你一跳；或者明明用了很多，燃气表却没怎么动。这可不行呀！

所以说呀，这个燃气表温压补偿原理可太重要啦！它就像是幕后的英雄，保障着我们的生活。我们得好好感谢它呢！现在你知道了吧，燃气表可不是随随便便工作的，它背后有着这么厉害的原理在支撑着呢！咱可得好好珍惜它，让它好好为我们服务呀！
