卷扬机的设计标准

精选文档 摘 要

卷扬机又称绞车。是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。

本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。

本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。

关键词：卷扬机，卷筒，卷筒轴，减速器

精选文档

第一章 绪 论

1.2卷扬机的常见类型：

常见的卷扬机吨位有：0.3T卷扬机 0.5T卷扬机 1T卷扬机 1.5T卷扬机 2T卷扬机 3T卷扬机 5T卷扬机 6T卷扬机 8T卷扬机 10T卷扬机 15T卷扬机 20T卷扬机 25T卷扬机 30T卷扬机。从是否符合国家标准的角度：卷扬机可分为国标卷扬机、非标卷扬机常见卷扬机型号有

1、JK0.5-JK5单卷筒快速卷扬机

2、JK0.5-JK12.5单卷筒慢速卷扬机

3、JKL1.6-JKL5溜放型快速卷扬机

4、JML5、JML6、JML10溜放型打桩用卷扬机

5、2JK2-2JML10双卷筒卷扬机

6、JT800、JT700型防爆提升卷扬机

7、JK0.3-JK15 电控卷扬机

9、非标卷扬机

1

课程设计任务书

2

目 录

第一部分 传动装置总体设计………………………………3

第二部分 电动机的选择及传动比分配……………………4

第三部分 V带设计…………………………………………7

第四部分 齿轮的设计………………………………………8

第五部分 轴的设计…………………………………………14

第六部分 校核………………………………………………18

第七部分 箱体及其它附件…………………………………20

总结……………………………………………………………22

参考文献………………………………………………………22

1 设计要求：

1.1 卷扬机由电动机驱动，用于建筑工地提升物料，空载启动，连续运转，工作平稳。

1.2 室外工作，生产批量为5台。

1.3 动力源为三相交流380/220V，电动机单向运转，载荷较平稳。

3 1.4工作期限为10年，每年工作300天，3班制工作，每班工作4小时，检修期间隔为3年。

1.5 专业机械厂制造，可加工7、8级精度的齿轮、涡轮。

该装置的参考图如下：

2 原始技术数据

绳牵引力F/KN 绳牵引力速度v/(m/s) 卷筒直径D/mm

8.2 0.76 300 传动装置卷扬机原动机w联轴器重物

4

3设计任务

3.1 完成卷扬机总体传动方案设计和论证，绘制总体设计原理方案图。

3.2 完成卷扬机主要传动装置结构设计。

3.3 完成装配图1章（A0或A1），零件图2张。

3.4 编写设计说明书。

第一部分 传动装置总体设计

1.1 传动方案

1.1.1组成：传动装置由电机、减速器、工作机组成。

1.1.2特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，

要求轴有较大的刚度。

1.1.3确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。

其传动方案如下：η2η3η5η4η1IIIIIIIVPdPw

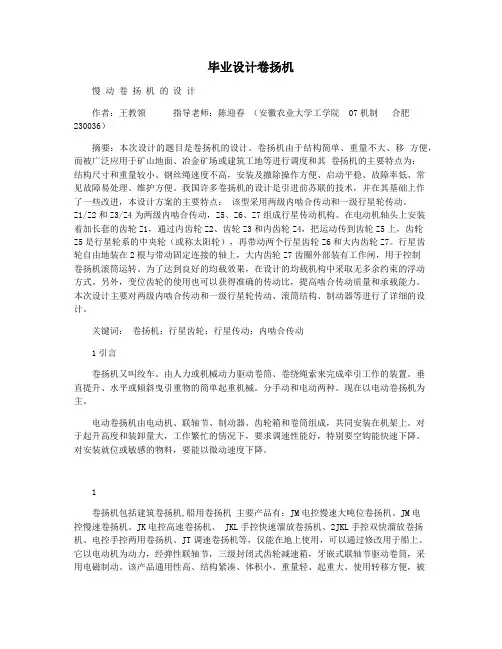

毕业设计卷扬机

慢 动 卷 扬 机 的 设 计

作者：王教领 指导老师：陈迎春 （安徽农业大学工学院 07机制 合肥230036）

摘要：本次设计的题目是卷扬机的设计。卷扬机由于结构简单、重量不大、移 方便，而被广泛应用于矿山地面、冶金矿场或建筑工地等进行调度和其 卷扬机的主要特点为：结构尺寸和重量较小、钢丝绳速度不高，安装及撤除操作方便、启动平稳、故障率低、常见故障易处理、维护方便。我国许多卷扬机的设计是引进前苏联的技术，并在其基础上作了一些改进，本设计方案的主要特点： 该型采用两级内啮合传动和一级行星轮传动。Z1/Z2和Z3/Z4为两级内啮合传动，Z5、Z6、Z7组成行星传动机构。在电动机轴头上安装着加长套的齿轮Z1，通过内齿轮Z2、齿轮Z3和内齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳轮），再带动两个行星齿轮Z6和大内齿轮Z7。行星齿轮自由地装在2根与带动固定连接的轴上，大内齿轮Z7齿圈外部装有工作闸，用于控制卷扬机滚筒运转。为了达到良好的均载效果，在设计的均载机构中采取无多余约束的浮动方式。另外，变位齿轮的使用也可以获得准确的传动比，提高啮合传动质量和承载能力。本次设计主要对两级内啮合传动和一级行星轮传动、滚筒结构、制动器等进行了详细的设计。

关键词： 卷扬机；行星齿轮；行星传动；内啮合传动

1引言

卷扬机又叫绞车。由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。

电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大，工作繁忙的情况下，要求调速性能好，特别要空钩能快速下降。对安装就位或敏感的物料，要能以微动速度下降。

1

卷扬机包括建筑卷扬机,船用卷扬机 主要产品有：JM电控慢速大吨位卷扬机、JM电控慢速卷扬机、JK电控高速卷扬机、 JKL手控快速溜放卷扬机、2JKL手控双快溜放卷扬机、电控手控两用卷扬机、JT调速卷扬机等，仅能在地上使用，可以通过修改用于船上。它以电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用电磁制动。该产品通用性高、结构紧凑、体积小、重量轻、起重大、使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备

深圳联通沙河基地A、B栋外墙装饰改造

起

重

吊

装

安

全

施

工

设

计

编制：

审核：

批准：

深圳市科源建设集团有限公司

2011年6月20日

一、 工程概况：深圳联通沙河基地A.B栋外墙装饰改造

建设地点：深圳市南山区白石路沙河基地

招标单位：中国联合网络通信有限公司深圳市分公司

二、

二、组织准备

1、 聘请有上级主管部门颁发的安装证件的单位进行安装。

2、 本项目抽调有经验的人员配合专、简直安全员现场指挥。

三、安装设备准备：

1、吊盘安全门栏、安全停车装置吊盘防坠装置齐全。

2、上升极限集团限制器，极限限位装置卷扬机制动器、音响、信号装置及个钟安全装置完好，灵敏可靠，发现不符合安全要求的要及时处理、维修、更换。

四、龙门架的安装：

1、基础：开挖长1.2m，宽0.8m，深0.7m，基槽浇灌砼、预埋Φ12螺丝杆用螺丝与架固定。安装前，先将螺丝擦油、检查垫片是否短缺。

2、附墙架：附墙架与架体及建筑物之间均采用刚性连接，严禁使用铅丝等绑扎，并严禁连接在脚手架上。附墙架的材质应与龙门架的材质相同，不得使用木材，竹杆等做附墙架与金属架体连接。附墙架之间间距不大于9m，建筑物顶层必须设一组。

五、卷扬机安装： 1、基脚、浇灌0.3m厚砼，预埋Φ12螺丝杆件。用螺丝固定，卷扬机位置，应搭设防护棚，防止上面落物及防雨淋。

2、传动系统：

①架体第一个导向滑轮距卷扬机绳筒的距离不小于绳筒长度的15倍；导向滑轮应采用刚性固定，不能柔性连接。

②吊篮提升使用双道钢丝绳，提升钢丝绳不得接长使用；当吊篮处于最低位置时，卷筒上的钢丝绳应不少于三圈，提升钢丝绳通过道路时，应设置“过路保护”安全设施。

③钢丝绳端部固定（包括缆风绳）采用绳卡时，绳卡内径必须与绳直径匹配。绳卡数量不少于三只。间距不小于钢丝绳直径6倍，绳卡滑按（压板）放在受力绳一侧，不得正反交错位置。
