钢网架结构拼装施工工艺

网架安装施工方案

一、施工工艺流程

施工准备→放线定位→搭设拼装脚手架→搁置可调支托、下弦球→调整下弦球标高→组装下弦→组装中层弦杆及腹杆→组装上弦、腹杆→紧固→校正→涂漆→验收。

二、施工准备：

1．螺栓球节点网架安装采用滑移脚手架高空散装的施工方法，要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。

2．土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处，并将此数据图提供给工程监理和网架安装工程师，作为安装和对各支承点复测验收的依据。土建单位应按网架安装规范要求提供给合格的网架支承面。

3．开工前须组织人员勘察现场，复合轴线尺寸及预埋件的标高、平面位移是否符合设计要求。

4．保证水、电道路的三通，应确保构件运输到位的道路畅通。

5．安装前应熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。

6．运至现场的构件必须按指定地点堆放。

7．所有安装工具、机具应按技术要求配齐，安装所用的垫铁、焊条必须准备齐全。

三、施工方法综述：

本钢网架工程为螺栓球节点网架。结合本工程网架的特点，网架安装均采用：脚手架平台高空散装法。

安装顺序：搭设如图示阴影部分少量脚手架平台，安装阴影部分网架并精确调整网架轴线耬依次按照箭头方向滑移脚手架平台、安装网架。

轴至轴，见下图示

起步区

→ Ⅰ

→ Ⅱ

→ Ⅲ

→ Ⅳ

→ Ⅴ

→

→

→

→

→

→

→

施工方向：ⅠꆒⅡ→Ⅲ→Ⅳ→Ⅴ

根据本工程网架跨度大，采用螺栓球节点的实际情통，为控制并防止网架安装过程中所出现的挠度过的现象，网架的安装拟采用：脚手架高空散装法。该安装方法的优点：网架安装时受力合理、施工安全可靠；施工速度快，工期短；脚手架平台可兼做屋面板的施工平台，一台多用。

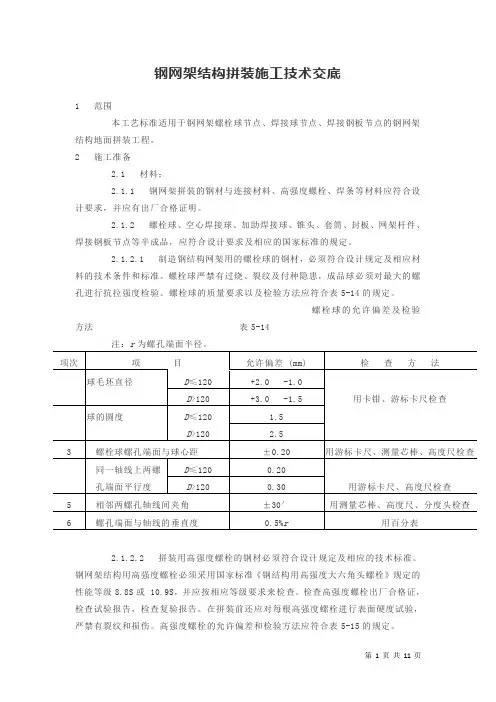

第 1 页 共 11 页 钢网架结构拼装施工技术交底

1 范围

本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。

2 施工准备

2.1 材料：

2.1.1 钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。

2.1.2 螺栓球、空心焊接球、加助焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。

2.1.2.1 制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。螺栓球严禁有过烧、裂纹及付种隐患，成品球必须对最大的螺孔进行抗拉强度检验。螺栓球的质量要求以及检验方法应符合表5-14的规定。

螺栓球的允许偏差及检验方法 表5-14

注：r为螺孔端面半径。

2.1.2.2 拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。钢网架结构用高强度螺栓必须采用国家标准《钢结构用高强度大六角头螺栓》规定的性能等级8.8S或 10.9S，并应按相应等级要求来检查。检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。高强度螺栓的允许偏差和检验方法应符合表5-15的规定。 项次 项 目 允许偏差 (mm) 检 查 方 法

球毛坯直径 D≤120 +2.0 -1.0

D>120 +3.0 -1.5 用卡钳、游标卡尺检查

球的圆度 D≤120 1.5

D>120 2.5

3 螺栓球螺孔端面与球心距 ±0.20 用游标卡尺、测量芯棒、高度尺检查

同一轴线上两螺 D≤120 0.20

孔端面平行度 D>120 0.30 用游标卡尺、高度尺检查

钢网架结构安装

1范围

本工艺标准适用于钢网架结构高空散装法，高空滑移法或地面拼装总体吊装（提升）等安装工艺。

2施工准备

2.1材料

2.1.1钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。

2.1.2钢网架安装用的空心焊接球、加肋焊接球、螺栓球。半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。

2.2主要机具：

电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪，磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。

2.3作业条件：

2.3.1安装前应对网架支座轴线与标高进行验线检查。网架轴线、标高位置必须符合设计要求和有关标准的规定。

2.3.2安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。

2.3.3采用高空滑移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。

2.3.4采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，并进行试滑行试验。

2.3.5采用整体吊装或局部吊装迭时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。

2.3.6采用高空散装法时，应搭设满堂红脚手架，并放线布置好各支点位置与标高。采用螺栓球高空散装法时，应设计布置好临时支点，临时支点的位置、数量应经过验算确定。

2.3.7高空散装的临时支点应选用千斤顶为宜，这样临时支点可以逐步调整网架高度。当安装结束拆卸临时支架时，可以在各支点间同步下降，分段卸荷。

3操作工艺

3.1螺栓球正方四角锥网架高空散装法：

3.1.1工艺流程：

放线、验线 →安装下弦平面网络 →安装上弦倒三角网络 → 安装下弦正三角网络

→

调整、紧固 →安装屋面帽头 →支座焊接、验收

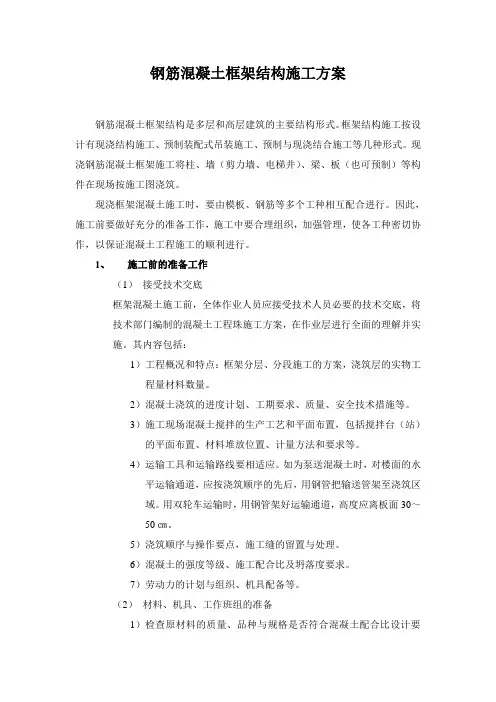

钢筋混凝土框架结构施工方案

钢筋混凝土框架结构是多层和高层建筑的主要结构形式。框架结构施工按设计有现浇结构施工、预制装配式吊装施工、预制与现浇结合施工等几种形式。现浇钢筋混凝土框架施工将柱、墙（剪力墙、电梯井）、梁、板（也可预制）等构件在现场按施工图浇筑。

现浇框架混凝土施工时，要由模板、钢筋等多个工种相互配合进行。因此，施工前要做好充分的准备工作，施工中要合理组织，加强管理，使各工种密切协作，以保证混凝土工程施工的顺利进行。

1、 施工前的准备工作

（1） 接受技术交底

框架混凝土施工前，全体作业人员应接受技术人员必要的技术交底，将技术部门编制的混凝土工程珠施工方案，在作业层进行全面的理解并实施。其内容包括：

1）工程概况和特点：框架分层、分段施工的方案，浇筑层的实物工程量材料数量。

2）混凝土浇筑的进度计划、工期要求、质量、安全技术措施等。

3）施工现场混凝土搅拌的生产工艺和平面布置，包括搅拌台（站）的平面布置、材料堆放位置、计量方法和要求等。

4）运输工具和运输路线要相适应。如为泵送混凝土时，对楼面的水平运输通道，应按浇筑顺序的先后，用钢管把输送管架至浇筑区域。用双轮车运输时，用钢管架好运输通道，高度应离板面30～50㎝。

5）浇筑顺序与操作要点，施工缝的留置与处理。

6）混凝土的强度等级、施工配合比及坍落度要求。

7）劳动力的计划与组织、机具配备等。

（2） 材料、机具、工作班组的准备

1）检查原材料的质量、品种与规格是否符合混凝土配合比设计要求，各种原材料 应满足混凝土一次连续浇筑的需要。

2）检查施工用的搅拌机、振捣器、水平及垂直运输设备、料斗及串筒、备品及配件设备的情况。所有机具在使用前应试转运行。

3）灌注混凝土用的料斗、串筒应在浇筑前安装就位，浇筑用的脚手架、桥板、通道应提前搭设好，并进行一次安全可靠性的检查，符合要求后方可进行混凝土的浇筑。

4）对砂、石料的称量器具应检查校正，保证其称量的准确性。
