网架钢结构施工工艺流程

1 / 4

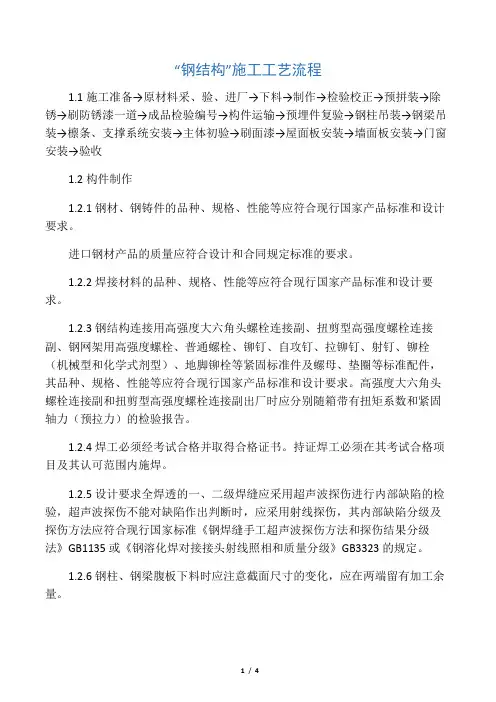

“钢结构”施工工艺流程

1.1施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收

1.2构件制作

1.2.1钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。

进口钢材产品的质量应符合设计和合同规定标准的要求。

1.2.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

1.2.3钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、铆栓（机械型和化学式剂型）、地脚铆栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。

1.2.4焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。

1.2.5设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB1135或《钢溶化焊对接接头射线照相和质量分级》GB3323的规定。

1.2.6钢柱、钢梁腹板下料时应注意截面尺寸的变化，应在两端留有加工余量。

2 / 4

1.2.7柱、梁的主要焊缝采用埋弧自动焊接，焊接顺序要按焊接工艺要求的顺序进行。

1.2.8制孔时，所有连接板、节点板必须配对钻孔，制孔精度应符合规范的要求。

1.2.9防腐涂装：采用抛丸除锈，达到ST2级。构件表面不应误涂（特别是摩擦连接面）、漏涂、涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针孔和气泡等。

株洲市第十三中学体育馆工程网架结构专项施工方案

株洲市第十三中学体育馆

屋顶网架工程

专

项

施

工

方

案

编制单位：

审批人：

编制日期：2016年4月20日 株洲市第十三中学体育馆工程网架结构专项施工方案

目 录

第一章 编制依据

第二章 工程概况

第三章 工程管理目标

第四章 施工部署

第五章 网架安装方案

第六章 网架结构防腐补涂和防火涂料施工

第七章 工程质量保证措施

第八章 施工工期措施

第九章 安全生产措施

第十章 文明生产、工地卫生保证措施.

附表一 保证体系框图

株洲市第十三中学体育馆工程网架结构专项施工方案

总 述

本施工组织设计图纸为依据，对施工组织设计的编制原则及内容进行深刻的论证和研究后进行编制的。本施工组织设计仅对本工程施工组织管理、施工方案及施工方法、组织机构及人员布置、施工进度计划、物料管理和工程质量、工期、安全、文明施工保证措施进行阐述，我方将根据施工图纸、合同规定并经发包方、业主、设计、监理、质监等有关部门细致审核后加以修正和完善，作为指导施工准备的技术性档。

第一章 编制依据

1、待建项目建设用地的周围环境及现场情况；

2、株洲市第十三中学体育馆工程屋顶网架的施工图纸及施工承包合同、

协议；

3、 现行《钢结构设计规范》GB50017-2003、

《网架结构设计与施工规程》JGJ7-91、

《钢结构施工及验收规范》GB50205-2001、

《网架结构工程质量检验评定标准》JGJ78-91

《屋面工程质量验收规范》（GB 50207-2002）

《屋面工程技术规范》 （GB 50345-2004）

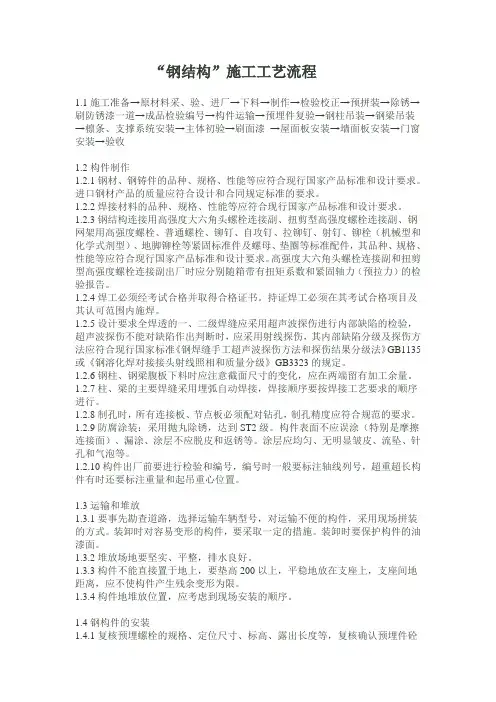

“钢结构”施工工艺流程

1.1施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆 →屋面板安装→墙面板安装→门窗安装→验收

1.2构件制作

1.2.1钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。

1.2.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

1.2.3钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、铆栓（机械型和化学式剂型）、地脚铆栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。

1.2.4焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。

1.2.5设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB1135或《钢溶化焊对接接头射线照相和质量分级》GB3323的规定。

1.2.6钢柱、钢梁腹板下料时应注意截面尺寸的变化，应在两端留有加工余量。

1.2.7柱、梁的主要焊缝采用埋弧自动焊接，焊接顺序要按焊接工艺要求的顺序进行。

1.2.8制孔时，所有连接板、节点板必须配对钻孔，制孔精度应符合规范的要求。

1.2.9防腐涂装：采用抛丸除锈，达到ST2级。构件表面不应误涂（特别是摩擦连接面）、漏涂、涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针孔和气泡等。

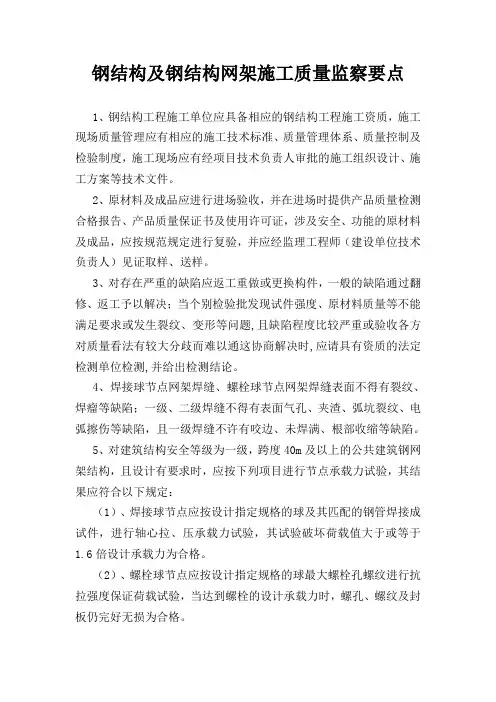

钢结构及钢结构网架施工质量监察要点

1、钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。

2、原材料及成品应进行进场验收，并在进场时提供产品质量检测合格报告、产品质量保证书及使用许可证，涉及安全、功能的原材料及成品，应按规范规定进行复验，并应经监理工程师（建设单位技术负责人）见证取样、送样。

3、对存在严重的缺陷应返工重做或更换构件，一般的缺陷通过翻修、返工予以解决；当个别检验批发现试件强度、原材料质量等不能满足要求或发生裂纹、变形等问题,且缺陷程度比较严重或验收各方对质量看法有较大分歧而难以通这协商解决时,应请具有资质的法定检测单位检测,并给出检测结论。

4、焊接球节点网架焊缝、螺栓球节点网架焊缝表面不得有裂纹、焊瘤等缺陷；一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。

5、对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：

（1）、焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。

（2）、螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。

6、钢网架结构总拼完成后及屋面工程完成应分别测量其挠度值,且所测的挠度值不应超过相应超过相应设计值的1.15倍；跨度24m及以下钢网架结构测量下弦中央一点；跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。

7、钢网架结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。螺栓球节点应将所有接缝用油膨子填嵌严密，并应将多余螺孔封口。
