尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。
小功率双向可控硅一般采用塑料封装，有的还带散热板，外形如图l所示。
典型产品有BCMlAM(1A／600V)、BCM3AM(3A／600V)、2N6075(4A／600V)，MAC218-10(8A／800V)等。
大功率双向可控硅大多采用RD91型封装。
双向可控硅的主要参数见附表。
双向可控硅的结构与符号见图2。
它属于NPNPN五层器件，三个电极分别是T1、T2、G。
因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。
表示，不再划分成阳极或阴极。
其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。
反之，当G极和T2 极相对于T1的电压均为负时，T1变成阳极，T2为阴极。
双向可控硅的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。
检测方法下面介绍利用万用表RXl档判定双向可控硅电极的方法，同时还检查触发能力。
1.判定T2极由图2可见，G极与T1极靠近，距T2极较远。
因此，G—T1之间的正、反向电阻都很小。
在肦Xl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。
这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。
，另外，采用TO—220封装的双向可控硅，T2极通常与小散热板连通，据此亦可确定T2极。
2．区分G极和T1极(1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。
(2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。
接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右(参见图4 (a))，证明管子已经导通，导通方向为T1一T2。
再将红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图 4(b))。
(3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后，在T2一T1方向上也能维持导通状态，因此具有双向触发性质。
由此证明上述假定正确。
否则是假定与实际不符，需再作出假定，重复以上测量。
显见，在识别G、T1，的过程中，也就检查了双向可控硅的触发能力。
如果按哪种假定去测量，都不能使双向可控硅触发导通，证明管于巳损坏。
对于lA的管子，亦可用RXl0档检测，对于3A及3A以上的管子，应选RXl档，否则难以维持导通状态。
典型应用双向可控硅可广泛用于工业、交通、家用电器等领域，实现交流调压、电机调速、交流开关、路灯自动开启与关闭、温度控制、台灯调光、舞台调光等多种功能，它还被用于固态继电器(SSR)和固态接触器电路中。
图5是由双向可控硅构成的接近开关电路。
R为门极限流电阻，JAG为干式舌簧管。
平时JAG断开，双向可控硅TRIAC也关断。
仅当小磁铁移近时JAG吸合，使双向可控硅导通，将负载电源接通。
由于通过干簧管的电流很小，时间仅几微秒，所以开关的寿命很长.图6是过零触发型交流固态继电器(AC-SSR)的内部电路。
主要包括输入电路、光电耦合器、过零触发电路、开关电路(包括双向可控硅)、保护电路 (RC吸收网络)。
当加上输入信号VI(一般为高电平)、并且交流负载电源电压通过零点时，双向可控硅被触发，将负载电源接通。
固态继电器具有驱动功率小、无触点、噪音低、抗干扰能力强，吸合、释放时间短、寿命长，能与TTL＼CMOS 电路兼容，可取代传统的电磁继电器。

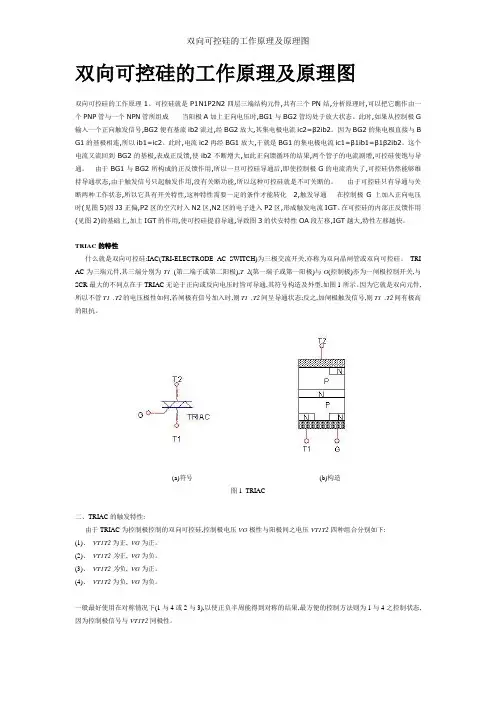

双向可控硅的原理TRIAC的特性什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关，亦称为双向晶闸管或双向可控硅。
TRIAC为三端元件，其三端分别为T1(第二端子或第二阳极)，T 2(第一端子或第一阳极)和G(控制极)亦为一闸极控制开关，与SCR最大的不同点在于TRIAC无论于正向或反向电压时皆可导通，其符号构造及外型，如图1所示。
因为它是双向元件，所以不管T1,T2的电压极性如何，若闸极有信号加入时，则T1 ,T2间呈导通状态；反之，加闸极触发信号，则T1 ,T2间有极高的阻抗。
ab126计算公式大全(a)符号 (b)构造图1 TRIAC二.TRIAC的触发特性: 838电子由于TRIAC为控制极控制的双向可控硅,控制极电压V G极性与阳极间之电压V T1T2四种组合分别如下：(1). V T1T2为正, V G为正。
(2). V T1T2为正, V G为负。
(3). V T1T2为负, V G为正。
(4). V T1T2为负, V G为负。
一般最好使用在对称情况下(1与4或2与3)，以使正负半周能得到对称的结果，最方便的控制方法则为1与4之控制状态，因为控制极信号与V T1T2同极性。
图2 TRIAC之V-I特性曲线如图2所示为TRIAC之V-I特性曲线，将此图与SCR之VI特性曲线比较，可看出TRIAC的特性曲线与SCR类似，只是TRIAC正负电压均能导通，所以第三象限之曲线与第一象限之曲线类似，故TRIAC可视为两个SCR反相并联TRIAC之T1-T2的崩溃电压亦不同，亦可看出正负半周的电压皆可以使TRIAC导通，一般使TRIAC 截止的方法与SCR相同，即设法降低两阳极间之电流到保持电流以下TRIAC即截止。
三.TRIAC之触发：TRIAC的相位控制与SCR很类似，可用直流信号，交流相位信号与脉波信号来触发，所不同者是V T1-T2负电压时，仍可触发TRIAC。
四. TRIAC的相位控制：TRIAC的相位控制与SCR很类似，但因TRIAC能双向导通之故，在正负半周均能触发、可作为全波功率控制之用，因此TRIAC除具有SCR的优点，更方便于交流功率控制，图3(a)为TRIAC相位控制电路，只适当的调整RC时间常数即可改变它的激发角，图3(b)，(c)分别是激发角为30度时的VT1-T2及负载的电压波形，一般TRIAC所能控制的负载远比SCR小，大体上而言约在600V，40A以下。
（A）（B）AC两端电压波形（C）两端电压波形五 .触发装置：TRIAC之触发电路与SCR类似,可以用RC电路配合UJT、PUT、DIAC等元件组成的触发电路来触发，这些元件的触发延迟角。
都可由改变电路所使用的电阻值来调整，其变化范围在0°～180°之间，正负半周均能导通，而在工业电力控制上，常以电压回授来调整触发延迟角，用以代表负载实际情况的电压回授，启动系统做良好的闭回路控制。
这种由回授来控制触发延迟角，常由UJT或TCA785来完成。
实验：应用电路说明如图所示,利用TCA785所组成之TRIAC相位控制电路，其动作原理与SCR之TCA785相位控制电路相似，由于TRIAC在电源正负半周均能导通，所以第14脚(控制正半周之激发角)与第15脚(控制负半周之激发角)，均必须使用。
由VR1之改变以改变第11脚之控制电压值，则可调整激发角以控制灯泡之亮度。
利用TCA785做TRIAC之相位控制可控硅元件的工作原理及基本特性1、工作原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示图1 可控硅等效图解图当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。
因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。
这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1表1 可控硅导通和关断条件状态条件说明从关断到导通1、阳极电位高于是阴极电位2、控制极有足够的正向电压和电流两者缺一不可维持导通1、阳极电位高于阴极电位2、阳极电流大于维持电流两者缺一不可从导通到关断1、阳极电位低于阴极电位2、阳极电流小于维持电流任一条件即可2、基本伏安特性可控硅的基本伏安特性见图2图2 可控硅基本伏安特性（1）反向特性当控制极开路，阳极加上反向电压时（见图3），J2结正偏，但J1、J2结反偏。
此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR 段所示，弯曲处的电压URO叫“反向转折电压”。
此时，可控硅会发生永久性反向击穿。
图3 阳极加反向电压（2）正向特性当控制极开路，阳极上加上正向电压时（见图4），J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小电流，这叫正向阻断状态，当电压增加，图3的特性发生了弯曲，如特性OA段所示，弯曲处的是UBO 叫：正向转折电压图4 阳极加正向电压由于电压升高到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区产生大量的电子和空穴，电子时入N1区，空穴时入P2区。
进入N1区的电子与由P1区通过J1结注入N1区的空穴复合，同样，进入P2区的空穴与由N2区通过J3结注入P2区的电子复合，雪崩击穿，进入N1区的电子与进入P2区的空穴各自不能全部复合掉，这样，在N1区就有电子积累，在P2区就有空穴积累，结果使P2区的电位升高，N1区的电位下降，J2结变成正偏，只要电流稍增加，电压便迅速下降，出现所谓负阻特性，见图3的虚线AB段。
这时J1、J2、J3三个结均处于正偏，可控硅便进入正向导电状态---通态，此时，它的特性与普通的PN结正向特性相似，见图2中的BC段3、触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。
在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。
图5 阳极和控制极均加正向电压光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
