厂区路灯设计方案

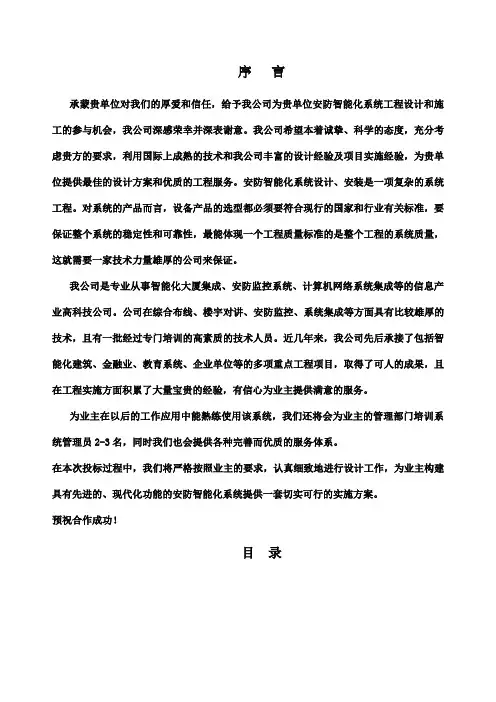

序 言

承蒙贵单位对我们的厚爱和信任，给予我公司为贵单位安防智能化系统工程设计和施工的参与机会，我公司深感荣幸并深表谢意。我公司希望本着诚挚、科学的态度，充分考虑贵方的要求，利用国际上成熟的技术和我公司丰富的设计经验及项目实施经验，为贵单位提供最佳的设计方案和优质的工程服务。安防智能化系统设计、安装是一项复杂的系统工程。对系统的产品而言，设备产品的选型都必须要符合现行的国家和行业有关标准，要保证整个系统的稳定性和可靠性，最能体现一个工程质量标准的是整个工程的系统质量，这就需要一家技术力量雄厚的公司来保证。

我公司是专业从事智能化大厦集成、安防监控系统、计算机网络系统集成等的信息产业高科技公司。公司在综合布线、楼宇对讲、安防监控、系统集成等方面具有比较雄厚的技术，且有一批经过专门培训的高素质的技术人员。近几年来，我公司先后承接了包括智能化建筑、金融业、教育系统、企业单位等的多项重点工程项目，取得了可人的成果，且在工程实施方面积累了大量宝贵的经验，有信心为业主提供满意的服务。

为业主在以后的工作应用中能熟练使用该系统，我们还将会为业主的管理部门培训系统管理员2-3名，同时我们也会提供各种完善而优质的服务体系。

在本次投标过程中，我们将严格按照业主的要求，认真细致地进行设计工作，为业主构建具有先进的、现代化功能的安防智能化系统提供一套切实可行的实施方案。

预祝合作成功！

目 录

七、 售后服务承诺………………………………………………………………………43

八、 图纸及设备清单…………………………………………………………………47

一、 系统概述

安全防范项目是企业管理的一个重要组成部分，也是体现安全保卫功能先进性的重要环节。为了充分体现现代大型企业的时代特色，我们采用了国际上最先进的基于IP网络的数字安防产品，为贵企业提供功能齐全、应用新颖、投资合理的方案。在本次设计中充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合服务功能。

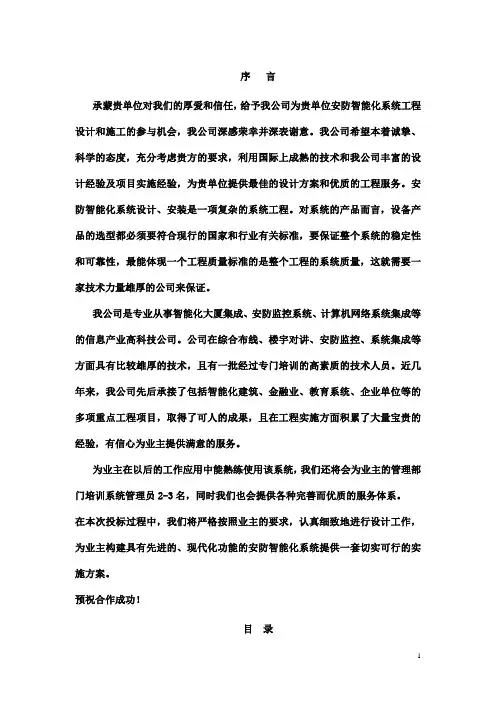

1 序 言

承蒙贵单位对我们的厚爱和信任，给予我公司为贵单位安防智能化系统工程设计和施工的参与机会，我公司深感荣幸并深表谢意。我公司希望本着诚挚、科学的态度，充分考虑贵方的要求，利用国际上成熟的技术和我公司丰富的设计经验及项目实施经验，为贵单位提供最佳的设计方案和优质的工程服务。安防智能化系统设计、安装是一项复杂的系统工程。对系统的产品而言，设备产品的选型都必须要符合现行的国家和行业有关标准，要保证整个系统的稳定性和可靠性，最能体现一个工程质量标准的是整个工程的系统质量，这就需要一家技术力量雄厚的公司来保证。

我公司是专业从事智能化大厦集成、安防监控系统、计算机网络系统集成等的信息产业高科技公司。公司在综合布线、楼宇对讲、安防监控、系统集成等方面具有比较雄厚的技术，且有一批经过专门培训的高素质的技术人员。近几年来，我公司先后承接了包括智能化建筑、金融业、教育系统、企业单位等的多项重点工程项目，取得了可人的成果，且在工程实施方面积累了大量宝贵的经验，有信心为业主提供满意的服务。

为业主在以后的工作应用中能熟练使用该系统，我们还将会为业主的管理部门培训系统管理员2-3名，同时我们也会提供各种完善而优质的服务体系。

在本次投标过程中，我们将严格按照业主的要求，认真细致地进行设计工作，为业主构建具有先进的、现代化功能的安防智能化系统提供一套切实可行的实施方案。

预祝合作成功！

目 录

2 一、 系统概述 .................................................. 4

1.1基本需求 ...................................................... 4

1.2监视点配置情况 ................................................ 4

1.3图像记录设备配置情况 .......................... 错误!未定义书签。

厂区太阳能LED路灯照明设计方案

摘要：本文主要阐述分析了太阳能led路灯在厂区道路照明中的应用设计问题。 关键词：太阳能led路灯；厂区道路照明；参数

一、引言

厂区道路照明是企业基础设施建设的一个重要的组成部分，却又是一个容易被忽视的问题。采用太阳能led路灯是一个比较明智的选择。

太阳能路灯是一种新型的环保节能型路灯。该灯采用无污染长寿命的太阳能电池吸收太阳能发电，用全密封免维护蓄电池储能，通过微电脑控制光电开关供给电光源工作，电光源采用目前国际先进的高亮度led固体光源，节能、长寿命。白天自动关闭，夜晚和阴雨多雾时自动亮灯，即使连续阴雨20天，也能够正常工作。

该灯最大的特点是：

①、不需要外部供电，不用开挖路面、建电缆沟道和铺设电缆。

②、每盏灯均为独立电源，直流低压。

③、没有玻璃壳，钨丝等易损部件，安全可靠；

④、高效节能，每瓦光通量达100lm，使用寿命达5万小时以上（>12年）

⑤、可随意布置和增减，无需维护，是厂区道路理想的照明选择。

二、厂区道路照明设计的原则

目前，国家尚无专门的厂区道路照明设计标准。然而，厂区道路的照明设计又有其特殊性。厂区道路照明的工程设计，可遵循一个参照、一个为主和适当兼顾的原则。

一个参照，就是参照、执行中华人民共和国行业标准《城市道路照明设计标准》cjj45-2006。因为该标准反应了一般道路照明的基本要求，也因为企业往往和城市有着密切的联系。从历史来看，我国的不少城市是从一个或者数个大型工业企业为基础而发展起来的；从现实来看，企业也是所在城市发展的一个重要组成部分。为何只求参考，厂区道路多数是机动车和行人混用，且车辆速度、流量和行人数量都远远小于一般城市道路，若要求厂区道路完全执行《城市道路照明设计标准》，从经济方面考虑，比较不现实，从功能方面考虑也没有必要。

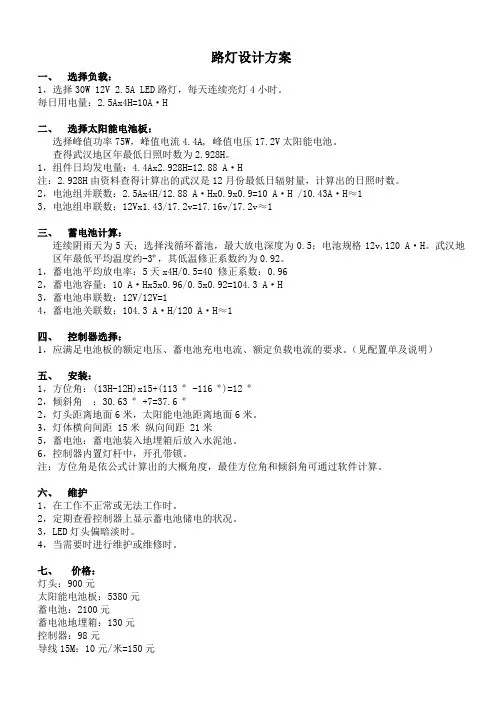

路灯设计方案

一、 选择负载：

1，选择30W 12V 2.5A LED路灯，每天连续亮灯4小时。

每日用电量：2.5Ax4H=10A·H

二、 选择太阳能电池板：

选择峰值功率75W，峰值电流4.4A, 峰值电压17.2V太阳能电池。

查得武汉地区年最低日照时数为2.928H。

1，组件日均发电量：4.4Ax2.928H=12.88 A·H

注：2.928H由资料查得计算出的武汉是12月份最低日辐射量，计算出的日照时数。

2，电池组并联数：2.5Ax4H/12.88 A·Hx0.9x0.9=10 A·H /10.43A·H≈1

3，电池组串联数：12Vx1.43/17.2v=17.16v/17.2v≈1

三、 蓄电池计算：

连续阴雨天为5天；选择浅循环蓄池，最大放电深度为0.5；电池规格12v,120 A·H。武汉地区年最低平均温度约-3º，其低温修正系数约为0.92。

1，蓄电池平均放电率：5天x4H/0.5=40 修正系数：0.96

2，蓄电池容量：10 A·Hx5x0.96/0.5x0.92=104.3 A·H

3，蓄电池串联数：12V/12V=1

4，蓄电池关联数：104.3 A·H/120 A·H≈1

四、 控制器选择：

1，应满足电池板的额定电压、蓄电池充电电流、额定负载电流的要求。（见配置单及说明）

五、 安装：

1，方位角：(13H-12H)x15+(113 º -116 º)=12 º

2，倾斜角 ：30.63 º +7=37.6 º

2，灯头距离地面6米，太阳能电池距离地面6米。

3，灯体横向间距 15米 纵向间距 21米

5，蓄电池：蓄电池装入地埋箱后放入水泥池。

6，控制器内置灯杆中，开孔带锁。

注：方位角是依公式计算出的大概角度，最佳方位角和倾斜角可通过软件计算。

六、 维护

1，在工作不正常或无法工作时。

2，定期查看控制器上显示蓄电池储电的状况。

3，LED灯头偏暗淡时。
