人教版九年级全一册物理《第二十章电与磁》单元测试卷(附答案)一、选择题1．物理观念是物理核心素养的一个基本要素，磁场具有能量，也属于一个重要的物理观念，磁场的基本性质是指（）A．同名磁极相互排斥B．磁场根本不存在，是假想的C．异名磁极相互吸引D．能够对放入其中的磁体产生磁力的作用2．人类最早的磁化技术出现在我国宋代。

据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。

下列判断正确的是（）A．指南鱼鱼头应标注“N”B．指南鱼周围存在磁感线C．鱼形铁不能被磁体吸引D．指南鱼的腹部磁性最强3．如图是固定房门的“门吸”，金属块可能是（）A．银B．铁C．铝D．锌4．夏天到了，小明用自己的零花钱为奶奶买了一个充电式电风扇，下列与该电风扇工作原理相同的是（）A．B．C．D．5．如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关6．如图所示，对于图片中所描述的物理过程的分析正确的是（）A．图甲，装置揭示的原理可制成电动机，它是将机械能转化为内能B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至aC．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用7．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

下列说法正确的是（）A．光敏电阻所在的电路为工作电路B．当光照强度增大，电磁铁的磁性减弱D．灯泡应设计在C和D两接线柱之间8．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（）A．螺线管静止不动B．螺线管转动，最后A端指向地理的北方C．螺线管转动，最后A端指向地理的南方D．螺线管转动，最后A端可能指向任何方向9．如图所示，小亮在两块磁铁之间夹上塑料扇叶，通过螺丝钉吸引在干电池的负极上，再利用导线连接电池正极和磁铁，就制成了一个简易电风扇。

人教版九年级物理全一册《第二十章电与磁》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________时间:60分钟满分:70分一、单项选择题（每小题2分共12分）1.将扬声器、电池和电流表等元件连成电池如图电路。

断开S，反复快速闭合、断开开关S，扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。

下列有关说法正确的是( )。

A.扬声器发声的原理与机发电的原理相同B.扬声器发声时,将机械能转化为电能C.扬声器发电的原理与动圈式话筒工作的原理相同D.电流表指针左右摆动,是因为磁场方向发生变化2.如图是我国自主研发的电磁发射器，它是利用4磁场对电流的作用把弹丸发射出去的。

下列设备中与电磁发射器的工作原理相同的是( )A.发电机B电铃 C.司南 D.电动机A.发动机B.电铃C.司南D.电动机3.以下关于电与磁的描述中,说法正确的是( )。

第3题图A.如图甲所示,当闭合开关后电路中的绿灯亮B.如图乙所示,与发电机工作原理相同C.如图丙所示,与手机无线充电原理相同D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电4.下到设备中、利用磁场对通电学体的作用面工作的是( )。

A.发电机B电动机 C.电磁继电器 D.电水壶5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连，下列说法正确的是( )A.AB不动,磁体水平向左快速移动，指针会偏转B.磁体不动,AB水平向右快速移动,指针不偏转C.磁体不动,AB竖直向上快速移动,指针会偏转D.磁体不动,AB竖直向下快速移动,指针会偏转6.如图所示的四个实验中与扬声器的工作原理相同的是（）A．B．C．D．二.填空题-（每空1分共18分）7.电工在修理电器时,狭缝中的螺丝不容易拧上去，电工师傅将钢螺丝刀在上反复摩擦几下,再去吸住螺丝钉，然后拧上去,这是由于螺丝刀被而具有磁性，从而能够吸引铁制螺丝钉。

人教版九年级全册《第20章电与磁》单元测试卷（1）一、选择题（共15小题，每小题2分，共30分）1．（2分）把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则（）A．甲有磁性，乙无磁性B．甲无磁性，乙有磁性C．甲、乙都有磁性D．甲、乙都无磁性2．（2分）下列说法正确的是（）A．换气扇和洗衣机的主要部件都是电动机B．电热水器和电铃的主要部件都是电磁铁C．磁卡和VCD播放用的光碟都是应用了磁性材料D．地磁的南极在地理的南极附近3．（2分）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。

下列说法正确的是（）A．若导线ab水平向左运动，则灵敏电流计指针向右偏转B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转D．若导线ab斜向上运动，则灵敏电流计指针不会偏转4．（2分）下列几种物质不能被磁化的是（）A．碳钢B．铸铁C．铜棒D．镍片5．（2分）图为直流电动机的工作原理图。

以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为内能B．电动机工作过程中，消耗的电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变6．（2分）小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S极与原来的磁铁N极靠近合并时，将看到的现象是（）A．铁钉的尖端被吸向右端磁铁B．铁钉将落下C．铁钉的尖端被吸向左端磁铁D．铁钉被吸得更牢7．（2分）磁性材料已经在现代生活和科学技术中广泛使用，下列元件中没有应用磁性材料的是（）A．录音带B．存储软盘C．VCD光盘D．录像带8．（2分）关于电动机和发电机，下列说法中正确的是（）A．电动机是利用电磁感应原理制成的B．发电机是利用通电导体在磁场中受力的原理制成的C．电动机工作过程中是将机械能转化为电能D．发电机工作过程中是将机械能转化为电能9．（2分）通电螺线管旁的小磁针静止如图所示，判断正确的是（）A．螺线管a端为N极，电源C端为正极B．螺线管a端为S极，电源C端为负极C．螺线管a端为N极，电源C端为负极D．螺线管a端为S极，电源C端为正极10．（2分）如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是（）A．向右运动B．向左运动C．向上运动D．向下运动11．（2分）为探究“什么情况下磁可以生电”，小华组装了如图所示的实验装置，图中ab 是一根细铜直导线。

人教版九年级全册《第20章电与磁》单元测试卷（2）一、选择题（每小题2分，共36分）1．（2分）电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力2．（2分）下列四幅图中，能反映发电机工作原理的是（）A．B．C．D．3．（2分）如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动4．（2分）首先发现“电流磁效应”的科学家是（）A．奥斯特B．安培C．法拉第D．焦耳5．（2分）如图所示，下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A．B．C．D．6．（2分）发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。

如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．（2分）关于磁场、磁感线，下列描述中正确的是（）A．磁场分布局限于某一平面内B．磁感线可以交叉C．磁场是具有强弱和方向的D．磁感线客观存在8．（2分）图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应（）A．向上B．向下C．向左D．向右9．（2分）关于磁感线，下列说法正确的是（）A．磁感线上任何一点的切线方向，就是该点的磁场方向B．磁场中的磁感线是确实存在的C．磁体外部的磁感线都是从磁体的S极出来，回到N极D．磁感线是由铁屑构成的10．（2分）下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电饭锅D．电铃11．（2分）首先发现电磁感应现象的科学家是（）A．伏特B．法拉第C．欧姆D．安培（多选）12．（2分）下列说法中正确的是（）A．磁悬浮列车能够悬浮是利用了磁极间的相互作用B．奥斯特发现了通电导体周围存在磁场C．发电机在发电过程中电能转化为机械能D．地磁的N极在地理的北极附近13．（2分）如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极14．（2分）在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A．灯亮，电动机不转，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响15．（2分）如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（）A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁16．（2分）在如图所示的四幅图中，能说明电动机机工作原理的是（）A．导线ab在磁场中运动时，电流表指针会偏转B．导线通电小磁针会偏转C．电磁铁通电会吸引大头针D．在磁场中的导线通电会发生运动17．（2分）如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始，向右端S极处逐渐移动时，弹簧测力计示数将（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小18．（2分）如图所示，自由转动的小磁针静止后的指向正确的是（）A．B．C．D．二、填空题（每小题2分，共16分）19．（2分）我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h．磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥来实现列车悬浮的。

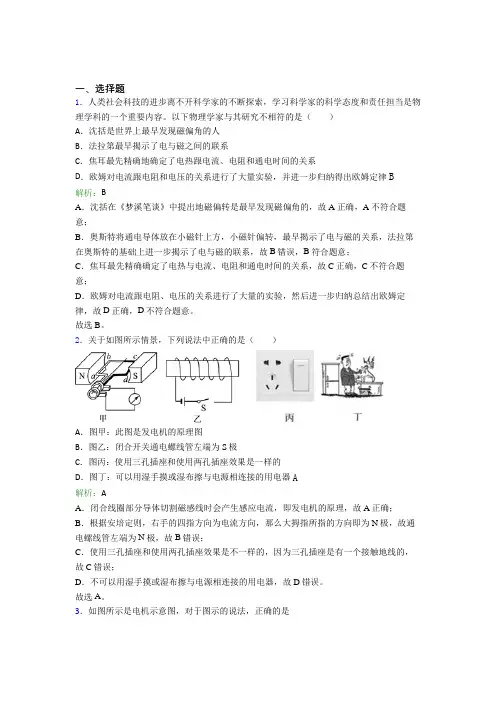

一、选择题1．人类社会科技的进步离不开科学家的不断探索，学习科学家的科学态度和责任担当是物理学科的一个重要内容。

以下物理学家与其研究不相符的是（）A．沈括是世界上最早发现磁偏角的人B．法拉第最早揭示了电与磁之间的联系C．焦耳最先精确地确定了电热跟电流、电阻和通电时间的关系D．欧姆对电流跟电阻和电压的关系进行了大量实验，并进一步归纳得出欧姆定律B解析：BA．沈括在《梦溪笔谈》中提出地磁偏转是最早发现磁偏角的，故A正确，A不符合题意；B．奥斯特将通电导体放在小磁针上方，小磁针偏转，最早揭示了电与磁的关系，法拉第在奥斯特的基础上进一步揭示了电与磁的联系，故B错误，B符合题意；C．焦耳最先精确确定了电热与电流、电阻和通电时间的关系，故C正确，C不符合题意；D．欧姆对电流跟电阻、电压的关系进行了大量的实验，然后进一步归纳总结出欧姆定律，故D正确，D不符合题意。

故选B。

2．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器A解析：AA．闭合线圈部分导体切割磁感线时会产生感应电流，即发电机的原理，故A正确；B．根据安培定则，右手的四指方向为电流方向，那么大拇指所指的方向即为N极，故通电螺线管左端为N极，故B错误；C．使用三孔插座和使用两孔插座效果是不一样的，因为三孔插座是有一个接触地线的，故C错误；D．不可以用湿手摸或湿布擦与电源相连接的用电器，故D错误。

故选A。

3．如图所示是电机示意图，对于图示的说法，正确的是A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流B解析：B图中有电源，因此是电动机的原理图，平衡位置指的是线圈与磁场方向垂直的位置，图示的位置不是平衡位置，线圈受到磁场的作用力而转动，故选B．【点睛】闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，发电机是根据电磁感应的原理制成的；电动机是根据通电线圈在磁场中受力转动的原理制成的．4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D． A解析：AA．导体在磁场中做切割磁感线运动时，电路中产生感应电流．这是电磁感应现象．故A 正确；B．当给导体通电时，原来静止在南北方向的小磁针的指向发生了偏转，说明电流周围存在磁场．故B错误；C．此实验探究的是电磁铁磁性强弱和通电线圈匝数多少的关系．故C错误；D．给处在磁场中的导体通电时，导体会运动，说明通电导体在磁场中受到力的作用．故D 错误．5．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象C解析：C【解析】A、甲图中，两电磁铁串联，电流相同，线圈匝数越多，吸引的大头针越多，磁性越强，说明电磁铁的磁性强弱与线圈匝数有关，故A错误；B、乙图中，闭合开关，电流从螺线管的上端流入，根据安培定则可知，通电螺线管上端为S极，异名磁极相互吸引；滑动变阻器滑片P向右侧滑动时，滑动变阻器接入的电阻减小，电流变大，电磁铁磁性变强，则吸引力增大，故弹簧测力计示数变大，故B错误；C、丙图中有电源，若闭合开关，磁场中的金属棒会受力运动，说明通电导体在磁场中受力的作用，这是电动机的原理，电动机将电能转化为机械能，故C正确；D、丁图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，这是法拉第发现的电磁感应现象，故D错误。

第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ） A ．“电压”的引入 B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的C ．奥斯特实验说明利用磁场可以产生电流D ．电铃是利用电流的磁效应来工作的 二．填空题（每空1分，共 25分）图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．同名磁极相互靠近时会相互 ．2．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到 的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？ （选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有： (1) ；(2） ；（3） ．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ． 6．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是 机的模型，它是根据制成的，乙图是 机的模型，它是根据 制成的．图9-508．我国供生产和生活用的交流电的频率是 赫兹，电流方向每秒钟改变 次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A 是一个小浮子，能随水面的升降而升降）2．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性． 四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。

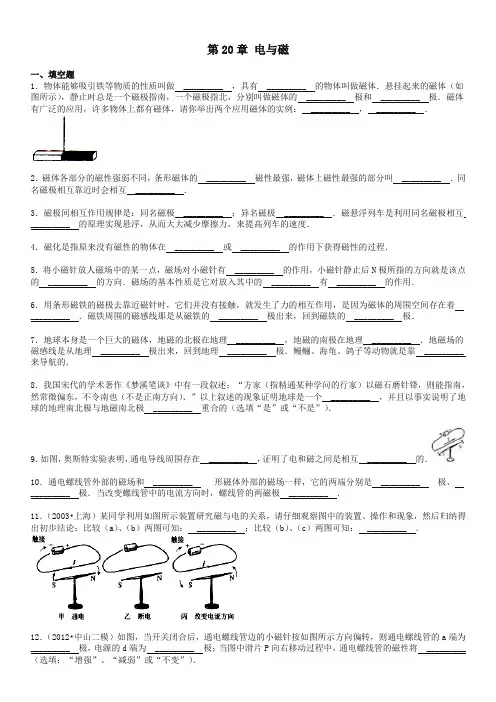

第20章电与磁一、填空题1．物体能够吸引铁等物质的性质叫做_________ ，具有_________ 的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的_________ 极和_________ 极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：_________ ，_________ ．2．磁体各部分的磁性强弱不同，条形磁体的_________ 磁性最强，磁体上磁性最强的部分叫_________ ．同名磁极相互靠近时会相互_________ ．3．磁极间相互作用规律是：同名磁极_________ ；异名磁极_________ ．磁悬浮列车是利用同名磁极相互_________ 的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．4．磁化是指原来没有磁性的物体在_________ 或_________ 的作用下获得磁性的过程．5．将小磁针放人磁场中的某一点，磁场对小磁针有_________ 的作用，小磁针静止后N极所指的方向就是该点的_________ 的方向．磁场的基本性质是它对放入其中的_________ 有_________ 的作用．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着_________ ．磁铁周围的磁感线那是从磁铁的_________ 极出来，回到磁铁的_________ 极．7．地球本身是一个巨大的磁体，地磁的北极在地理_________ ，地磁的南极在地理_________ ．地磁场的磁感线是从地理_________ 极出来，回到地理_________ 极．鳗鲡、海龟、鸽子等动物就是靠_________ 来导航的．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个_________ ，并且以事实说明了地球的地理南北极与地磁南北极_________ 重合的（选填“是”或“不是”）．9．如图，奥斯特实验表明，通电导线周围存在_________ ，证明了电和磁之间是相互_________ 的．10．通电螺线管外部的磁场和_________ 形磁体外部的磁场一样，它的两端分别是_________ 极、_________ 极．当改变螺线管中的电流方向时，螺线管的两磁极_________ ．11．（2003•上海）某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：_________ ；比较（b）、（c）两图可知：_________ ．12．（2012•中山二模）如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为_________ 极，电源的d端为_________ 极；当图中滑片P向右移动过程中，通电螺线管的磁性将_________ （选填：“增强”、“减弱”或“不变”）．13．内部带铁芯的螺线管叫_________ ．电磁铁的优点很多，它的磁性有无可以由_________ 来控制；电磁铁的磁性强弱可以由_________ 来控制；电磁铁的南北极可以由_________ 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越_________ ．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_________ ；当他将滑动变阻器的滑片向左滑动时，电流表的示数_________ ，弹簧的长度将_________ ；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_________ ．15．电磁继电器是利用_________ 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________ ．16．（2001•南京）如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，_________ ；无人踩踏时，_________ ．17．通电导体在磁场中受到_________ 的作用，力的方向跟_________ 和_________ 都有关系．18．直流电动机是利用_________ 制成的．电动机基本由两部分组成：能够转动的_________ 和固定不动的_________ ．电动机是把_________ 能转化成_________ 能的机器．19．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是_________ ．20．直流电动机在工作时，线圈转到_________ 位置的瞬间，线圈中的电流断开，但由于线圈的_________ ，线圈还可以继续转动，转过此位置后，线圈中电流方向靠_________ 的作用而发生改变．21．直流电动机模型的换向器由两个铜制的_________ 组成，并随_________ 一起转动，每当线圈刚转过_________ ，就能自动改变线圈中的_________ ．从而达到使线圈连续转动的目的．22．_________ 发现了电流的磁场之后，法拉第发现了_________ 现象，进一步揭示了电和磁的联系，导致了_________ 的发明，实现了_________ 能转化为_________ 能．23．电与磁的联系可以由以下三个实验来证实：（1）如图所示，图中显示的是_________ 实验，它证明了通电导体周围有_________ ．（2）如图所示实验证实了_________ ，实验过程中是_________ 能转化成_________ 能，它的应用实例是_________ ．（3）如图所示，实验证实了_________ ，实验过程中是_________ 能转化成电能，它的应用实例是_________ ．24．我国交流电的频率是_________ Hz．由此可知，在每秒内电流的方向变化了_________ 次，周期为_________ s．25．_________ 的一部分导体在磁场中做_________ 运动时，导体中就会产生电流，这种现象叫做_________ ，产生的电流叫做_________ ．26．麦克风的工作过程是：声音使空气振动从而使话筒中的_________ 振动，带动与之相连的线圈一起_________ ，线圈的这种运动能产生随着声音变化而变化的_________ ，经过放大后，通过扬声器还原成声音．二、选择题31．（2004•济南）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）32．如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是（）33．如图所示，当开关闭合后，两通电螺线管会（）35．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）40．（2002•广州）直流电动机模型（如图示）安装实验中，下列现象中可能发生的是（）48．图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）三、作图题49．根据图中小磁针（黑色部分是N极）的指向，标出条形磁铁的磁极．50．小丽要“探究电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁，她先后将这两个电磁铁接入如图所示的电路中．闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻）实验中小丽是通过电磁铁_________ 来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，你会发现_________ 相同时，_________ 磁性越强．（3）分析第_________ 次的实验记录，会发现电流相同时，_________ 磁性越强．参考答案与试题解析一、填空题1．物体能够吸引铁等物质的性质叫做磁性，具有磁性的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的南（S）极和北（N）极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：指南针，电动机．2．磁体各部分的磁性强弱不同，条形磁体的两端磁性最强，磁体上磁性最强的部分叫磁极．同名磁极相互靠近时会相互排斥．3．磁极间相互作用规律是：同名磁极相互排斥；异名磁极相互吸引．磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．4．磁化是指原来没有磁性的物体在磁体或电流的作用下获得磁性的过程．5．将小磁针放人磁场中的某一点，磁场对小磁针有力的作用，小磁针静止后N极所指的方向就是该点的磁场的方向．磁场的基本性质是它对放入其中的磁体有磁力的作用．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着磁场．磁铁周围的磁感线那是从磁铁的N 极出来，回到磁铁的S 极．7．地球本身是一个巨大的磁体，地磁的北极在地理南极附近，地磁的南极在地理北极附近．地磁场的磁感线是从地理南极出来，回到地理北极．鳗鲡、海龟、鸽子等动物就是靠地磁场来导航的．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个大磁体，并且以事实说明了地球的地理南北极与地磁南北极不是重合的（选填“是”或“不是”）．9．如图，奥斯特实验表明，通电导线周围存在磁场，证明了电和磁之间是相互联系的．10．通电螺线管外部的磁场和条形磁体外部的磁场一样，它的两端分别是N 极、S 极．当改变螺线管中的电流方向时，螺线管的两磁极交换位置．11．（2003•上海）某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：通电导线能产生磁场；比较（b）、（c）两图可知：磁场方向与电流方向有关．12．（2012•中山二模）如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为N 极，电源的d端为负极；当图中滑片P向右移动过程中，通电螺线管的磁性将减弱（选填：“增强”、“减弱”或“不变”）．13．内部带铁芯的螺线管叫电磁铁．电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越强．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度变长；当他将滑动变阻器的滑片向左滑动时，电流表的示数变大，弹簧的长度将变长；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是螺线管的磁极．15．电磁继电器是利用低电压弱电流电路的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种开关．16．（2001•南京）如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，电磁铁有磁性，电铃电路工作，铃响报警；无人踩踏时，电磁铁无磁性，灯泡电路工作，灯亮安全．17．通电导体在磁场中受到磁场力的作用，力的方向跟电流方向和磁感线方向都有关系．18．直流电动机是利用通电线圈在磁场中受力转动的原理制成的．电动机基本由两部分组成：能够转动的转子和固定不动的定子．电动机是把电能转化成机械能的机器．19．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是启动时线圈平面刚好处于平衡位置．20．直流电动机在工作时，线圈转到平衡位置的瞬间，线圈中的电流断开，但由于线圈的惯性，线圈还可以继续转动，转过此位置后，线圈中电流方向靠换向器的作用而发生改变．21．直流电动机模型的换向器由两个铜制的半环组成，并随线圈一起转动，每当线圈刚转过平衡位置，就能自动改变线圈中的电流方向．从而达到使线圈连续转动的目的．22．奥斯特发现了电流的磁场之后，法拉第发现了电磁感应现象，进一步揭示了电和磁的联系，导致了发电机的发明，实现了机械能转化为电能．23．电与磁的联系可以由以下三个实验来证实：（1）如图所示，图中显示的是奥斯特实验，它证明了通电导体周围有磁场．（2）如图所示实验证实了通电导体在磁场中受到力的作用，实验过程中是电能转化成机械能，它的应用实例是电动机．（3）如图所示，实验证实了闭合电路中的一部分导体在磁场中做切割磁感线运动时产生感应电流，实验过程中是机械能转化成电能，它的应用实例是发电机．24．我国交流电的频率是50 Hz．由此可知，在每秒内电流的方向变化了100 次，周期为0.02 s．25．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫做电磁感应现象，产生的电流叫做感应电流．26．麦克风的工作过程是：声音使空气振动从而使话筒中的膜片振动，带动与之相连的线圈一起振动，线圈的这种运动能产生随着声音变化而变化的电流，经过放大后，通过扬声器还原成声音．二、选择题31．（2004•济南）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）32．如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是（）33．如图所示，当开关闭合后，两通电螺线管会（）35．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）40．（2002•广州）直流电动机模型（如图示）安装实验中，下列现象中可能发生的是（）48．图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）三、作图题49．根据图中小磁针（黑色部分是N极）的指向，标出条形磁铁的磁极．50．小丽要“探究电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁，她先后将这两个电磁铁接入如图所示的电路中．闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻）实验中小丽是通过电磁铁吸引大头针的多少来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，你会发现线圈匝数相同时，电流越大磁性越强．（3）分析第1、4（或2、5或3、6）次的实验记录，会发现电流相同时，线圈匝数越多磁性越强．。

《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是( )A．磁铁、铁钉、木板B．磁铁、铁钉、玻璃C．磁铁、木板、塑料D．铁钉、磁铁、搪瓷3.下面说法中错误的是( )A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是( )A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大5.下列做法中能够改变通电螺线管外部磁场方向的是( )A．增加线圈的匝数B．改变电流的大小C．改变螺线管中的电流方向D．在螺线管中插入铁芯6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是( ) A．B．C．D．7.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将( )A．互相排斥B．互相吸引C．既不排斥也不吸引D．无法确定8.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是( )A．B．C．D．9.如图所示，是条形磁体的磁场分布图，下列说法正确的是( )A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线10.下列图中，磁感线方向、磁极名称标注错误的是( )A．B．C．D．11.如图所示，关于小磁针的转动方向，以下说法中正确的是( )A．小磁针N垂直于纸面向外转B．小磁针N垂直于纸面向里转C．小磁针静止不动D．无法确定12.如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是( )A．向右运动B．向左运动C．向上运动D．向下运动13.如图所示，ab、cd为铁块．当S闭合后，ab、cd被磁化．它们磁化后的磁极为( )A．a为N，d为NB．a为N，d为SC．a为S，d为ND．a为S，d为S14.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是( )A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止15.关于交流发电机各部分的作用，下列说法中错误的是( )A．线圈是用来产生感应电流的B．磁极是用来产生磁场的C．滑环是用来改变电流方向的D．电刷是用来连接外电路的二、多选题16.(多选)下列哪些是电磁感应现象的具体应用( )A．回旋加速器B．电磁感应加速器C．电磁炉D．质谱仪三、填空题17.中国、英国及俄罗斯等世界上大多数国家，常用频率为50 Hz的交流电，产生这样交流电的交流发电机转子的转速为____r/min.18.被磁化的铁棒离开磁体后，铁棒的磁性将____，被磁化的钢棒离开磁体后，钢棒仍____，因此常用钢来制造____．19.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．20.如图所示，通电螺线管周围放着4个能自由转动的小磁针A、B、C、D.指向正确的是______．21.通电导体周围磁场的方向跟导体中电流的 ________有关．四、实验题22.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.六、作图题23.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．答案解析1.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．2.【答案】A【解析】因为做“隔着木板用磁铁吸引铁钉”的实验．所以所用的器材：木板、磁铁、铁钉．3.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．4.【答案】A【解析】磁体的不同位置磁性的强弱不同，其中，两端最强称为磁极，中间最弱，几乎没有磁性．当铁块从条形磁铁的左端移动到右端过程中，在到达磁体中间的过程中，磁体对铁块的吸引力变小；从中间到最右端的过程中，磁体对铁块的吸引力变大．所以A端慢慢地移动到B端，弹簧测力计示数先由大变小，后由小变大．5.【答案】C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．6.【答案】C【解析】从AD中可以看出，电流方向相同，磁场方向相反，则导体的运动方向相反，故AD选项正确；从BD中可以看出，磁场方向相同，电流方向相反，则导体的运动方向应该相反，故B选项正确；从BC中可以看出，电流方向相同，磁场方向相反，则导体的运动方向应该相反，故C选项错误．7.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．8.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断．通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时，通电导体不受磁场的作用力，故只有选项B中的通电导体不受磁场的作用力，A、C、D中，导体都不是与磁感线平行的情况，都要受到磁场对导体的作用力．9.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．10.【答案】C【解析】A、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；B、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；C、图中的磁感线应该从N极出发，错误；D、图中磁感线该从N极出发，回到磁铁的S极，正确；11.【答案】B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管．用安培定则可判定纸下方为N极，纸上方为S极，在螺线管内部磁感线由S极到N极，即小磁针所在位置磁场方向为垂直于纸面向里，则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置，使N极指向和该点磁场方向一致．安培定则可以用来判断通电螺线管的磁极，对于单根导线也可以看作是通电螺线管的一部分，用安培定则判断．综上所述B正确．12.【答案】A【解析】线圈中的电流方向如图所示，用右手握住通电螺线管，四指的方向和电流的方向相同，那么大拇指所指的方向为螺线管的北极，即左端为N极，它和永久磁铁的左端(N极)相互排斥，因此线圈向右运动13.【答案】D【解析】由右手螺旋定则可得，电磁铁的右侧为N极，则因为同名磁极相互排斥，异名磁极相互吸引，则ab的b端应为N极，则a端为S极；cd的d端应为S极．14.【答案】A【解析】由图知：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S极、B端为N 极；所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；15.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．16.【答案】BC【解析】A、回旋加速器的工作原理是利用电场加速和磁场的偏转，不是利用电磁感应，故A错误．B、电磁感应加速器是利用变化的磁场产生涡旋电场，从而使带电粒子加速，是利用电磁感应，故B正确．C、电磁炉是利用交变电流在金属锅底激发出涡流而工作的，是一种电磁感应现象，故C正确．D、质谱仪是利用电场加速和磁场的偏转，不是利用电磁感应，故D错误．17.【答案】3000【解析】频率是指单位时间内完成周期性变化的次数；而转子每转过一周，电流完成一次周期性变化；故n＝f＝50 r/s＝50×＝3 000 r/min；18.【答案】几乎完全消失有磁性永磁体【解析】被磁化的铁棒离开磁体后，磁性几乎完全消失，不能长久保存；被磁化的钢棒离开磁体后，仍然具有磁性，用钢来制造永磁体．19.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．20.【答案】A【解析】由安培定则可得：螺线管左侧为N极，因外部磁感线由N极指向S极；故：A点磁感线向左，即A小磁针N极应向左，正确；B点磁感线向右，小磁针N极应向右，错误；C点磁感线向左，小磁针N极应向左，错误；D点磁感线向右，小磁针N极应向右，错误；故选A.21.【答案】方向【解析】通电导体周围的磁场取决于电流的方向．22.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．23.【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关，电流越小，磁性越弱，所以若使滑动变阻器的滑片向A端移动时，电阻增大，由欧姆定律可知，电流减小，通电螺线管的磁性减弱，故应将B接线柱与开关相连；根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为螺线管的N 极．。

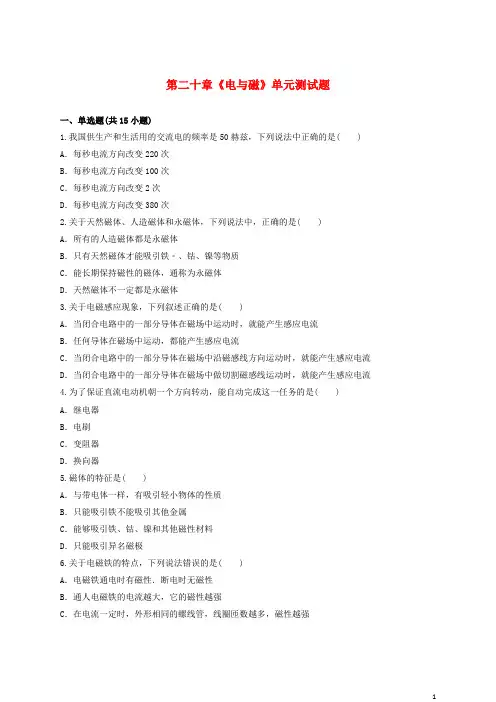

第二十章《电与磁》单元测试题一、单选题(共15小题)1.我国供生产和生活用的交流电的频率是50赫兹，下列说法中正确的是( )A．每秒电流方向改变220次B．每秒电流方向改变100次C．每秒电流方向改变2次D．每秒电流方向改变380次2.关于天然磁体、人造磁体和永磁体，下列说法中，正确的是( )A．所有的人造磁体都是永磁体B．只有天然磁体才能吸引铁﹣、钴、镍等物质C．能长期保持磁性的磁体，通称为永磁体D．天然磁体不一定都是永磁体3.关于电磁感应现象，下列叙述正确的是( )A．当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B．任何导体在磁场中运动，都能产生感应电流C．当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流4.为了保证直流电动机朝一个方向转动，能自动完成这一任务的是( )A．继电器B．电刷C．变阻器D．换向器5.磁体的特征是( )A．与带电体一样，有吸引轻小物体的性质B．只能吸引铁不能吸引其他金属C．能够吸引铁、钴、镍和其他磁性材料D．只能吸引异名磁极6.关于电磁铁的特点，下列说法错误的是( )A．电磁铁通电时有磁性．断电时无磁性B．通人电磁铁的电流越大，它的磁性越强C．在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强D．当通入电磁铁的电流方向改变后，电磁铁就会失去磁性7.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是( )A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动8.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A．B．C．D．9.导体在磁场里做切割磁感线运动时( )A．一定产生感应电流B．一定不产生感应电流C．若电路是闭合的，会产生感应电流D．无法确定10.一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来( )A．一定有磁性，接近磁极的一端是S极B．一定有磁性，但不能确定它的极性C．一定没有磁性D．不一定有磁性11.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B则图乙中能反映弹簧测力计示数F随位置变化的是( )A．B．C．D．12.关于如图所示的动圈式话筒，下列理解正确的是( )A．其工作原理是通电导体在磁场中受力运动B．线圈中产生的是声信号C．由于膜片带动线圈左右的振动，线圈中就会产生方向变化的电流D．说话的声音的音调的高低变化会引起线圈中电流大小的变化13.关于动圈式扬声器说法中正确的是( )A．动圈式扬声器音圈中有强电流通电时才会发声B．动圈式扬声器工作时是将机械能转化为电能C．动圈式扬声器的工作原理是通电线圈在磁场中受力运动D．动圈式扬声器工作时线圈中通过的电流不一定是交变电流14.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是( )A．将滑动变阻器的滑片向左滑动B．将滑动变阻器的滑片向右滑动C．改变导体中的电流方向，同时改变磁场方向D．将磁体的磁极对调15.导体在磁场中产生感应电流必须满足的条件是( )A．导体在磁场中运动B．导体相对于磁场运动C．闭合电路的部分导线在磁场中做切割磁感线运动D．闭合电路的全部导线在磁感线中运动二、填空题(共3小题)16.有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，如图2﹣甲，外侧为N极，内侧为S极．②磁极呈轴向分布，如图2﹣乙，上面为N极，下面为S极．为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ________，则磁极呈横向分布；如果它们相互 ________，则磁极呈轴向分布．17.如图所示，甲图是______机的示意图，乙图是______机的示意图．18.磁场是磁体周围的一种能传递________的特殊物质．我们把小磁针在磁场中静止时________极所指的方向，规定为该点的磁场方向．三、实验题(共3小题)19.课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来．(1)实验现象说明______________有力的作用．____________机就是利用这种现象制成的．(2)判断“有力的作用”的依据是________．A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________．20.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.21.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．四、简答题(共3小题)22.如图1是探究通电导线在磁场中受力作用的实验装置．闭合开关，观察到导线ab向右运动，记录现象如图2甲所示，(图2甲、乙、丙是该实验装置的剖面图)，其中表示电流垂直向外流出，表示电流垂直向里流进．接着把磁体的 N、S极对调，记录的现象如图2乙所示．(1)比较图2甲、乙可知，通电导线在磁场中的受力方向与________方向有关；(2)在图2丙中画出磁感线方向；(3)在图2丙中画出导线受到的磁场力F的示意图．23.如图所示，是直流电铃的原理图，通电时电铃能够连续发声，请说明它的工作原理．24.小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？答案解析1.【答案】B【解析】已知交流电频率f＝50 Hz，则每秒内交流电变化的次数是50×2＝100次．2.【答案】C【解析】A、人造磁体里有永磁体和暂时性磁体两大类．钢是硬磁性材料，一旦被磁化，磁性将长期保持，所以用钢制成的磁体是永磁体；铁是软磁性材料，磁化后过一段时间磁性会消失，所以用铁制成的磁体是暂时性磁体，故选项A是错误的；B、磁体分为人造磁体和天然磁体，无论是人造磁体还是天然磁体都能吸引铁、钴、镍等物质，故选项B是错误的；C、能长期保持磁性的磁体，通称为永磁体，故选项C是正确的；D、天然磁体是直接从自然界得到的磁性矿石，是永磁体，故选项D是错误的．3.【答案】D【解析】A、当闭合电路中的一部分导体在磁场中运动时，若没有切割磁感线，也是没有感应电流的，故错误；B、闭合电路的部分导体切割磁感线运动时才会产生电流，故错误；C、闭合电路中的一部分导体在磁场中沿磁感线方向运动时，是不能产生感应电流的，故错误；D、当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流，故正确；4.【答案】D【解析】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．5.【答案】C【解析】A、磁体只能吸引吸引铁、钴、镍等磁性物质，不能吸引轻小物体；A错误；B、磁体不但能吸引铁，而且还能吸引钴和镍的物质；B错误；C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性；C正确；D、磁体的磁极间具有异名磁极相互吸引的性质，还能吸引吸引铁、钴、镍等磁性物质；D错误．6.【答案】D【解析】A、电磁铁通电时有磁性，断电时无磁性．说法正确，不符合题意．B、在线圈和铁芯一定时，电流越大，电磁铁磁性越强．说法正确，不符合题意．C、在电流一定时，外形相同的螺线管即铁芯相同，线圈匝数越多，磁性越强．说法正确，不符合题意．D、当通入电磁铁的电流方向改变后，电磁铁的磁极改变，电磁铁有磁性．说法错误，符合题意．7.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．8.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；9.【答案】C【解析】产生感应电流的条件有两个：一是整个电路是闭合的，二是处在磁场中的导体在磁场中做切割磁感线运动，这两个条件必须同时具备才可以．A、B、D三项不符合题意．10.【答案】D【解析】小磁铁与钢条吸引，有两种可能：①钢条有磁性，且与小磁铁靠近的是钢条的S极．②钢条没有磁性，由于小磁铁具有磁性，所以能够吸引铁钴镍等物质，故小磁铁吸引钢条．11.【答案】C【解析】条形磁体两极磁性最强而中间磁性最弱，且同名磁极相互排斥，异名磁极相互吸引，当挂着的磁体向右移动时，相互吸引力逐渐减小，而过了大磁体中点后，相互排斥力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是逐渐变小的．12.【答案】C【解析】A、动圈式话筒是利用了电磁感应现象工作的，故A错误；BC、由于膜片带动线圈左右的振动，线圈在磁场中做切割磁感线运动，在线圈中会产生方向变化的感应电流，故B错误，C正确；D、说话的声音的响度大小发生变化时，线圈受力的大小发生变化，线圈运动快慢也发生变化，引起线圈中电流大小的变化，故D错误．13.【答案】C【解析】A、说法错误，只要有强弱变化的电流，动圈式扬声器就会发声．B、说法错误，动圈式扬声器把电能转化为机械能．C、正确，动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理．D、说法错误，动圈式扬声器工作时线圈中通过的电流一定是交变电流．14.【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．15.【答案】C【解析】产生感应电流的条件有两个：闭合电路和一部分导体在磁场中做切割磁感线的运动．所以分析上述四个选项能看出，ABD选项的描述都不完整，故C选项正确；16.【答案】排斥吸引【解析】磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．如果磁极呈横向分布，将它们按图3那样沿中心轴线互相靠近时，则无论环形磁铁翻转还是不翻转，都会互相排斥，因为翻转之后，环形磁铁的外侧还是N极，内侧仍为S极，与另一个环形磁铁对应的部位都是同名磁极，所以始终相互排斥．如果磁极呈纵向分布，将它们按图3那样沿中心轴线互相靠近时，可能有两种情况：两个环形磁铁靠近的一端可能都是N极(或S极)，则此时它们会相互排斥；若把其中一个环形磁铁翻转，则靠近的一端就变成了异名磁极，异名磁极相互吸引．17.【答案】发电电动【解析】图甲中，没有电源，是闭合电路的一部分导体在磁场中切割磁感线，产生感应电流，属电磁感应原理，是发电机的示意图；图乙中，电路中有电源，是通电线圈在磁场中受力而运动，是电动机的示意图．18.【答案】能量北【解析】(1)磁场是磁体周围的一种能传递能量的特殊物质；(2)磁场的方向是这样规定的：放在磁场中某点的小磁针，静止时北极所指的方向就是该点的磁场方向．19.【答案】(1)磁场对放入其中的电流电动(2)C (3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动，说明磁场对放入其中的电流有力的作用，人类根据这一现象制成了电动机；(2)判断有力的作用，是根据导线在磁场中受力的作用，而为是改变物体运动状态的原因；故选C(3)将磁极对调后，可以看到导线的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关．20.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．21.【答案】(1)能切断线圈中的电流(2)电流(或磁场) (3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．22.【答案】(1)磁场(2)(3)如图：【解析】(1)比较图2甲、乙可知，在电流方向不变时，磁场的方向改变后，导线所受力的方向会改变，所以通电导线在磁场中的受力方向与磁场方向有关；(2)磁感线的方向是从N极指向S极，如下图所示：(3)在图2中乙图的基础上分析可知，此时磁场的方向没有改变，但电流的方向改变，所以所受力的方向改变，23.【答案】通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了．【解析】这是一个利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的．24.【答案】电动机模型通电后不能转动，则发生故障的原因可能是：线圈此时可能处在平衡位置，磁铁可能失去磁性或磁性减弱，换向器中电刷、铜半环之间可能接触不良等．【解析】电动机的原理是利用了通电线圈在磁场中受力转动，故应从磁铁是否有磁性及线圈中是否有电流、线圈是否在平衡位置检查．11。

人教版九年级物理全册第二十章电与磁一、单选题1.如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A. 小磁针发生偏转说明通电导线周围存在磁场B. 移去小磁针后，通电导线周围磁场消失C. 通电导线周围的磁场与条形磁体周围磁场相似D. 通电导线周围的磁场方向与电流方向无关2.如图所示，电磁铁P和Q通电后（）A. P的右端是N极，Q的左端是S极，它们相互吸引B. P的右端是S极，Q的左端是S极，它们相互排斥C. P的右端是N极，Q的左端是N极，它们相互排斥D. P的右端是S极，Q的左端是N极，它们相互吸引3.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会（）A. 相互靠近B. 相互远离C. 落下D. 静止不动4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变短D. 电流表示数变小，弹簧长度变长5.下列措施中，不能增大直流电动机线圈的转速的是（）A. 增大线圈的匝数B. 将N、S极对调C. 换用磁性更强的磁体D. 在安全范围内换用电压更高的电源6.甲乙两个装置都相同，用开关和导线连接成如图所示的电路，当闭合开关时，用外力使导体棒cd水平向右运动，会发现导体棒ab也随之运动。

由此分析两个装置可知（）A. 人们根据甲部分发生的电磁感应现象，发明了发电机B. 人们根据甲部分发生的奥斯特现象，发明了电动机C. 人们根据乙部分发生的电磁感应现象，发明了发电机D. 人们根据乙部分发生的奥斯特现象，发明了电动机7.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N8.根据如图所示的小磁针静止时所指的方向，可以判断（）A. a是N极，b是S极B. a是S极，b是N极C. a、b都是N极D. a、b都是S极9.为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A. 悬挂的铁棒转动起来后静止时指向南北B. 将铁棒一端靠近小磁针，相互排斥C. 将铁棒一端靠近大头针，大头针被吸引D. 水平移动铁棒，测力计示数有变化10.有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A. B. C. D.11.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）A. 实验中甲、乙是形状大小不同的两个铁钉B. 实验中流经甲、乙上线圈的电流大小相同C. 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D. 铁钉下的大头针呈发散状是因为大头针带了相同的电荷12.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，终于发现了电磁感应现象，下列几幅图示实验能表明这一现象的是（）A. B.C. D.13.如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是A. C接E，D接FB. C接E，B接FC. A接E，D接FD. A接E，B接F14.微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用二、填空题15.我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是。

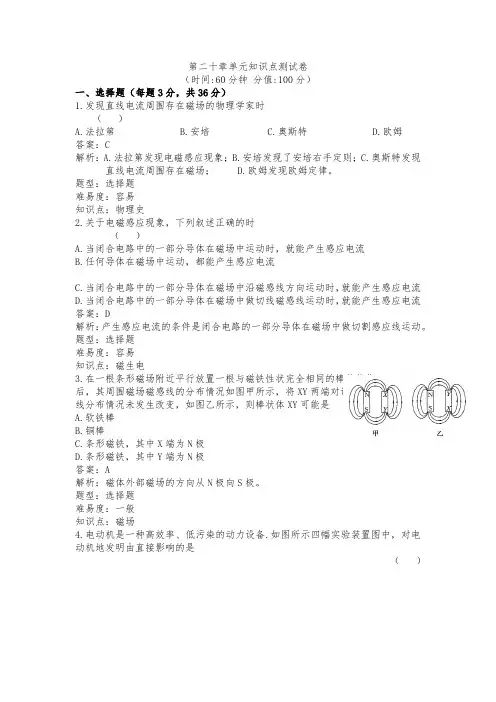

第二十章单元知识点测试卷（时间:60分钟分值:100分）一、选择题（每题3分，共36分）1.发现直线电流周围存在磁场的物理学家时（）A.法拉第B.安培C.奥斯特D.欧姆答案：C解析：A.法拉第发现电磁感应现象；B.安培发现了安培右手定则；C.奥斯特发现直线电流周围存在磁场； D.欧姆发现欧姆定律。

题型：选择题难易度：容易知识点：物理史2.关于电磁感应现象，下列叙述正确的时（）A.当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B.任何导体在磁场中运动，都能产生感应电流C.当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D.当闭合电路中的一部分导体在磁场中做切线磁感线运动时，就能产生感应电流答案：D解析：产生感应电流的条件是闭合电路的一部分导体在磁场中做切割感应线运动。

题型：选择题难易度：容易知识点：磁生电3.在一根条形磁场附近平行放置一根与磁铁性状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示，将XY两端对调以后，磁感线分布情况未发生改变，如图乙所示，则棒状体XY可能是（）A.软铁棒B.铜棒C.条形磁铁，其中X端为N极D.条形磁铁，其中Y端为N极答案：A解析：磁体外部磁场的方向从N极向S极。

题型：选择题难易度：一般知识点：磁场4.电动机是一种高效率、低污染的动力设备.如图所示四幅实验装置图中，对电动机地发明由直接影响的是（）答案：C解析：A是发电机原理；B是奥斯特实验；C是电动机原理；D是右手安培定则判断螺线管的N极。

题型：选择题难易度：一般知识点：电生磁,电动机,磁生电5.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下结论，其中正确的是（）①线圈中的电流越强，磁性越强②电磁铁线圈匝数越多，磁性越强③若将线圈A的铁钉拔出，磁性大大减弱A.只有①②B.只有②③C.只有①③D.①②③第5题图第6题图第7题图第8题图答案：D解析：电磁铁磁性强弱与电流大小和线圈的匝数有关。

人教版物理九年级全册第二十章电与磁单元训练题含答案1. 关于磁体、磁场和磁感线，以下说法中正确的选项是〔〕A．铁和铝都可以被磁体吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是经过磁场发作的D．磁感线从磁体的S极出来，回到磁体的N极2. 磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极。

设计了如图四个方案，并停止了实验操作。

其中的现象不能够观察到的是( )A.甲和乙B.乙和丙、C.丙和丁D.丁和甲3. 探求影响电磁铁磁性强弱的要素时，按如图3所示电路停止实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的要素是〔〕A．电流的方向 B．线圈的匝数 C．电流的大小 D．电磁铁的极性4. 某同窗衔接如下图电路研讨电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是〔〕A．将滑片向左端滑动 B．将滑片向右端滑动C．增加铁钉上所绕线圈的匝数 D．去掉一节干电池5. 在探求〝感应电流发生条件〞的实验中，将导体ab水平置于蹄形磁铁的磁场中，如图5所示。

闭合开关后，能使灵敏电流计○G的指针发作偏转的做法是：〔〕A．让蹄形磁铁运动，导体ab也坚持运动B．让蹄形磁铁运动，导体ab在竖直方向上下运动C．让导体ab运动，蹄形磁铁在竖直方向上下运动D ．让导体ab 运动，蹄形磁铁沿水平方向左右运动6. 以下关于迷信家与他们的严重发现的说法中错误的选项是〔 〕7. 以下设备中应用电磁感应原理任务的是( )8. 奥斯特发现了电流的磁效应，初次揭开了电与磁的联络；法拉第发现了电磁感应现象进一步提醒了电与磁的联络，开拓了人类的电气化时代。

以下有关电磁现象的说法正确的选项是〔 〕A ．通电导体周围一定存在磁场B ．导体在磁场中运动一定发生感应电流C ．电磁波在真空中无法传达D ．通电导体遭到磁场的作用力与磁场方向有关9. 以下四幅图中，通电螺线管的极性标注正确的选项是〔 〕10. 如下图是温度自动报警器，当温度到达 ℃时，电铃发声报警，此时电磁铁的左端是 极。

第二十章电与磁一、选择题1.关于磁感线，正确的说法是（）A. 磁感线是磁场中实际存在的曲线B. 磁铁周围存在的磁感线都是从磁铁的南极出发，到北极终止C. 小磁针北极在某点所受的磁力方向跟该点磁感线的方向相同D. 磁感线都是从N极出发到S极终止2.如图所示的四个实验装置中，能说明发电机工作原理的是（）A. B. C. D.3.在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如图所示．闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少．这一实验的目的是研究电磁铁的磁性与哪个因素有关（）A.电磁铁的极性B.线圈的匝数C.电流的方向D.电流的大小4.如图是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时（）A. 衔铁被吸引，电铃发出报警声B. 衔铁被排斥，电铃发出报警声C. 衔铁被吸引，电铃停止发出报警声D. 衔铁被排斥，电铃停止发出报警声5.如图所示，把导线ab放在磁场里，闭合开关，发现通电导线ab向右运动，则（）A. 对调电源正负极，ab向左运动B. 调换上下磁极和电源正负极，ab保持静止C. 调换蹄形磁体上下磁极，ab向右运动D. 调换开关的两个接线柱，ab向左运动6.汽车启动器是一种螺线管，驾驶者转动钥匙发动汽车时，相当于给螺线管通电．为研究螺线管的性质，对此小徐同学绘制了一张图，你认为需要修改的是（）A. 磁感线方向B. 螺线管的磁性C. 电源正负极D. 小磁针指向7.在如图所示的实验装置中，能说明电动机工作原理的是A. B.C. D.8.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是（）A. 正常情况下（S闭合），灯L亮B. 一旦井盖丢失（S断开），灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性9.如图所示，甲、乙、丙、丁是四幅实验装置图，对它们解释合理的是（）A. 甲实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流B. 乙实验说明磁场能产生电流C. 丙实验说明同名磁极相吸，异名磁极相斥D. 丁实验说明机械能可以转化为电能10.小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”．关于该实验，下列说法正确的是（）A. 电风扇发电过程是把电能转化为机械能B. 电风扇发电的原理是通电导线在磁场中受到力的作用C. 小灯泡发光是把光能转化为电能D. 电风扇发电的原理是电磁感应11. 如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管外A点的磁场方向向右B. 通电螺线管的左端为S极C. 小磁针一直保持静止D. 小磁针N极向左转动12.探究“影响电磁铁磁性强弱”的因素时，按如图所示电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的因素是（）A. 电流的方向B. 电流的大小C. 线圈的匝数D. 电磁铁的极性二、填空题13.英国科学家________发现了电磁感应现象。

人教版九年级物理第二十章电与磁必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、生活中的“不变”常蕴含丰富的物理道理，下列有关“不变”的判断错误的是（）A．一瓶煤油燃烧一半前后——煤油热值不变B．10kg冰全部熔化成水后——比热容不变C．转动地球表面A点磁针——静止时小磁针的指向不变D．教室里亮着两盏日光灯——熄灭其中一盏，另一盏亮度不变2、电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。

电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。

则下列说法中正确的是（）A．电磁铁磁性的强弱与电流的方向有关B．电磁铁是根据电磁感应原理工作的C．电梯超载时动触点K与静触点B接触D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而增大3、POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图所示，使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（）A．B．C．D．4、某同学按照图甲所示连接好电路。

闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电源的正负极，再次进行实验，小磁针的偏转情况如图丙中箭头所示。

下列结论中合理的是（）A．由甲、乙两图可得导体的周围一定存在着磁场B．由甲、乙两图可得电流的磁场方向与电流方向有关C．由乙、丙两图可得电流的磁场强弱与电流大小有关D．由乙、丙两图可得电流的磁场方向与电流方向有关5、据物理学史记载，最先发现通电导线周围存在磁场的科学家是（）A．安培B．欧姆C．伏特D．奥斯特6、下列著名科学家与其主要成就对应不正确的是（）A．欧姆发现了电流与电压、电阻的关系，从而得到欧姆定律B．奥斯特首先通过实验证实了通电导体周围存在磁场C．法拉第发现了通电导体在磁场中受到力的作用D．焦耳最先精确确定了电流产生的热量跟电流、电阻和通电时间的关系，从而得到焦耳定律7、通过实验研究得出导体中的电流与电压的关系的科学家是（）A．安培B．伏特C．伽利略D．欧姆8、小冬学习磁学知识后，想硏究橄榄形磁体周围的磁场分布情况，做了如图所示的实验，其中图乙是小磁针（黑色为N极）静止时的指向，图丙是铁屑静止时的分布．图中能正确用磁感线描述以上实验现象的是（）A．B．C．D．9、根据生活中的现象进行推论是常用的科学思维方法。

人教版九年级物理第二十章《电与磁》单元测试题（含答案）第二十章 电与磁班级： 学号： 姓名： 效果：一、选择(每题2分共30)1、关于磁铁、磁场和磁感线，以下说法正确的选项是： A. 任何物体在磁体或电流的作用下都会取得磁性 B ．磁感线是从磁体的N 极收回到S 极的实践曲线 C ．磁场的基本性质是对放入其中的磁体发生力的作用D ．地球是一个庞大的磁体，天文的南北极与地磁场的南北极基本重合2、POS 刷卡机的普遍运用给人们的生活带来了便利．POS 机的刷卡位置有一个绕有线圈的小铁环制成的检测头〔如以下图所示〕．在运用时，将带有磁条的信誉卡在POS 机指定位置刷一下，检测头的线圈中就会发生变化的电流，POS 机便可读出磁条上的信息．以下图中能反映POS刷卡机读出信息原理的是：3、刚学习了磁的知识后，时小丽标出了以下四种状况下磁体的磁极(小磁针的黑端为N 极)，其中正确的选项是：4、以下电器对应的任务原理正确的选项是：A ．发电机——电流磁效应B ．电磁继电器——电流的热效应C ．电磁铁——电磁感应D ．电动机——磁场对通电线圈的作用 5、以下说法错误的选项是：A ．要改动通电螺线管磁性的强弱，只能改动螺线管的匝数B ．我国度庭电路的电压通常是220VC ．电磁继电器的主要组成局部是电磁铁D ．金属导体中的电流方向与自在电子定向移动的方向相反6、如以下图5所示，小磁针在图示位置运动时，指向不正确的选项是：7、.如图6所示是有关电与磁实验的装置图，其中用来研讨电磁感应的是：8、如下图实验，以下对有关实验的解释正确的选项是：A ．甲图中的实验可得出磁体间异名磁极相斥B ．乙图中的奥斯特实验说明了电流周围存在磁场C ．丙图中的实验可得出电流越大，电磁铁的磁性越弱D ．丁图中的测电笔接触零线氖管一定发光 9、关于如下图的四幅图的剖析，正确的选项是：A ．依据图〔a 〕装置所示原理可制造电动机B ．依据图〔b 〕装置所示原理可制造发电机C ．图〔c 〕说明电流具有磁效应 D. 图〔d 〕中大拇指所指的方向是电流方向 10、以下说法正确的选项是：A ．电磁铁是应用电流的磁效应任务的B ．发电机是应用通电线圈在磁场中受力转动的原理制成的C ．电动机是应用电磁感应现象制成的D ．奥斯特实验说明应用磁场可以发生电流11、如下图是国外媒体报道的一种可发电的足球，这是用皮革包裹的泡沫足球。

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起A解析：AA．用丝绸摩擦过的玻璃棒能“粘”纸屑，是因为摩擦后的玻璃棒带电，带电体可以吸引轻小物体，穿在身上的化纤衣服易“粘”毛绒，也是因为摩擦后的化纤衣服带电可以吸引轻小物体，故A符合题意；B．带异种电荷的轻质小球靠近后会“粘”在一起，是因为异种电荷相互吸引，故B不符合题意；C．吸盘式挂衣钩能够“粘”在墙上，是由于大气压的作用，将吸盘式挂钩“压”在墙上，故C不符合题意；D．两块磁铁会“粘”在一起，是因为异名磁极相互吸引，故D不符合题意。

故选A。

2．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁C解析：C【解析】A、任何磁体都有两个磁极，所以将一条形磁铁摔成两段，每一段都是两个磁极，故A错误；B、将一块磁体分成若干块，每一块都是一个新的磁体，都有两个磁极，故B不正确；C、将一条形磁铁摔成两段，每一段是一个新的磁体，都有两个磁极，N极和S极，故C正确；D、磁体都有两个磁极，磁极可以利用磁极间的相互作用规律，借助一个已知磁极的磁体进行判断，故D错误；故选C。

【点睛】理解磁体的磁极一定是两个，且一个磁体摔断后，无论分为几块，每一块都会成为一个新的完整的磁体，即都有N、S极。

3．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动C解析：C当有电流通过弹簧时，构成弹簧的每一圈导线周围都产生了磁场，根据安培定则知，各圈导线之间都产生了相互的吸引作用，弹簧就缩短了，当弹簧的下端离开水银后，电路断开，弹簧中没有了电流，各圈导线之间失去了相互吸引力，弹簧又恢复原长，使得弹簧下端又与水银接触，弹簧中又有了电流，开始重复上述过程，故选C．4．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是A．受控电路中，导线a端接照明电路的火线B．光敏电阻的阻值随光照强度的增大而减小C．如果提高控制电路电源电压，照明灯白天也可能发光D．当光照强度增大时，控制电路总功率将增大C解析：C【解析】A. 根据开关应控制火线的原则，受控电路中，导线a端应连接照明电路的火线，故A正确；B. 白天时，电磁铁应将衔铁吸下，灯不发光，则光敏电阻应较小，控制电路电流大，才能将衔铁吸下，所以光敏电阻的阻值应随光照强度的增大而减小，故B正确；C. 如果提高控制电路电源电压，同样条件下控制电路中的电流更大，所以光敏电阻变的更大时，衔铁才会释放，即释放更晚，所以照明灯晚上也可能不亮，故C错误；可知，控制电路总功率将增D. 当光照强度增大时，由于光敏电阻阻值减小，根据P UI大，故D正确；故选C．点睛：重点是电路的动态分析，由于关系拐弯较多，所以分析具体的控制关系时很容易出错，搞不太清楚时，可以将控制关系以简明的图表示出来，更容易看出结果．5．实验是学习物理的最根本方法，图中有关实验的说法错误的是（）A．甲图：研究气体的扩散时，必须将盛有二氧化氮的瓶子放在下面B．乙图：研究串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验C．丙图：研究电流与电阻的关系时，用10Ω的电阻换下5Ω的电阻时，应将滑片向左移动D．丁图：用来演示电磁铁的磁性强弱与线圈匝数的关系C解析：CA．红棕色二氧化氮气体比空气密度大，如果把装着二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动，故A正确，不符合题意；B．为了得到普遍性规律，研究串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验，故B正确，不符合题意；C．用10Ω的定值电阻换下5Ω的电阻时，根据分压原理，定值电阻的电压变大，即电压表的示数变大，因要保持电压表示数不变，所以要减小电压表示数，增大变阻器分得的电压，应增大变阻器连入电路中的电阻，即滑片向右移动，故C错误，符合题意；D．通电后，串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D正确，不符合题意。
