谐振器原理
谐振器是一种能够产生共振现象的物理装置。
它由一个具有固有频率的振动系统组成,可以通过外界的激励使其振动。
当外界激励频率与振动系统的固有频率相等或非常接近时,振动系统会出现共振现象,使得振幅达到最大值。
谐振器的工作原理基于能量储存和能量转移的过程。
在振动系统中,当外界施加一个周期性的激励时,振动系统会吸收能量,并逐渐积累。
在振动系统受到外界激励的情况下,振动系统会在固有频率的情况下进行振动,并将储存的能量转化为振动能。
谐振器的固有频率是指振动系统在没有外界激励下自然振动的频率。
当外界激励频率趋近于固有频率时,振动系统会发生共振现象。
共振现象下,振动系统的振幅会逐渐增大,直到达到最大值。
这是因为外界激励与振动系统固有频率相近时,振动系统的阻尼减小,使得能量转移更加有效,振幅增大。
谐振器的应用非常广泛,例如在电路中的LC电路、声学中的
空气柱谐振器等都是谐振器的典型应用。
在电子设备中,谐振器能够通过选择相应的元件参数实现特定的频率选择,用于信号滤波和频率调谐等应用。
在声学领域,谐振器被广泛应用于乐器和扬声器中,帮助产生特定的音调和音色。
总之,谐振器通过共振现象实现能量储存和转移,在不同领域中具有重要的应用价值。
通过精确选择谐振器的固有频率,可以实现特定的功能,满足不同应用需求。
谐振器的功能原理及应用1. 功能原理谐振器是一种用来增强或减弱振动信号的装置。
谐振器的功能原理基于谐振现象,即当外力频率与系统的固有频率相等或者非常接近时,系统的振幅将大幅增加。
谐振器的基本原理是通过调节其固有频率的方法,使得外加信号的频率与谐振器的固有频率达到匹配。
当频率匹配时,外加信号会得到放大,从而达到增强信号的效果。
而当频率不匹配时,外加信号将被衰减,从而达到减弱信号的效果。
2. 应用谐振器广泛应用于各个领域,以下列举了一些常见的应用场景:2.1 电子电路中的谐振器•射频谐振器:射频谐振器在无线通信中起着至关重要的作用。
射频谐振器可以选择性地放大或衰减特定频率的信号,从而实现信号的选择性传输。
•振荡器:振荡器利用谐振器的原理来产生稳定的频率信号。
振荡器被广泛应用于无线电通信、音频系统、计算机时钟等领域。
2.2 机械系统中的谐振器•减振器:机械系统中的谐振器用于消除或减小由外界激励引起的共振现象。
减振器可以使机械系统在特定频率下保持稳定,并减小振动幅度,提高机械系统的稳定性和可靠性。
•音响系统中的谐振器:音响系统中的谐振器用于增强或衰减特定频率的声音。
例如,低音炮中的调音器可以通过调节谐振器的固有频率来增强低音效果。
2.3 光学系统中的谐振器•激光器:激光器中的谐振器用于选择性地增强或衰减特定波长的光。
激光谐振器通过调节外部镜子的位置来改变光腔的长度,从而实现对激光波长的选择性放大。
•光学滤波器:光学滤波器利用谐振器的原理来选择性地透过或反射特定频率的光。
光学滤波器广泛应用于光纤通信、成像系统等领域。
3. 总结谐振器作为一种能够增强或减弱振动信号的装置,在各个领域都有着重要的应用。
无论是在电子电路、机械系统还是光学系统中,谐振器都发挥着关键的作用。
通过调节谐振器的固有频率,可以实现信号的选择性放大或衰减,从而满足不同应用的需求。
谐振器的功能原理的深入理解,对于应用谐振器的设计和优化具有重要意义。
谐振器的原理与应用1. 谐振器的概念与分类谐振器是一种能够在特定频率下产生共振的装置,它由能储存能量的电容或电感元件组成。
谐振器可分为电容谐振器和电感谐振器两种类型。
•电容谐振器:电容谐振器是由电容器和电感器组成的电路。
当电容谐振器的电感值与电容值在一定范围内时,可产生谐振现象,使电路的阻抗达到最小值。
•电感谐振器:电感谐振器是由电感器和电容器组成的电路。
当电感谐振器的电感值与电容值在一定范围内时,可产生谐振现象,使电路的阻抗达到最大值。
2. 谐振器的工作原理谐振器的工作原理基于谐振现象,即在某一频率下,电路的阻抗达到最小或最大值。
当电路与外加电源连接后,电路与外界的电磁场相互作用,使电路中的能量逐渐增加。
而在谐振频率附近,电路的阻抗最小或最大,能量损耗最小,因此谐振器能够储存更多的能量。
3. 谐振器的应用谐振器在许多领域中有广泛的应用,以下列举几个常见的应用。
3.1 通信系统中的谐振器谐振器在通信系统中起着重要的作用。
通信系统中常用的滤波器就是基于谐振原理工作的。
滤波器能够选择性地通过或抑制特定频率的信号,提高通信系统的信号质量。
谐振器作为滤波器的重要组成部分,被广泛应用于无线通信、卫星通信等领域。
3.2 医疗设备中的谐振器谐振器在医疗设备中也有重要的应用。
例如,核磁共振成像(MRI)设备中的谐振器被用于产生精确的谐振频率,使得在磁场中的原子核能够发出特定的信号。
这些信号经过处理后可以得到人体组织的详细图像,帮助医生进行诊断。
3.3 无线能量传输中的谐振器谐振器还可以用于无线能量传输。
无线能量传输使用的是电磁场的感应耦合,通过谐振器使得能量传输过程更加高效。
例如,无线充电器中的谐振器能够与手机或其他设备中的谐振器进行匹配,实现能量的传输和充电。
3.4 音频设备中的谐振器音频设备中的谐振器也是常见的应用之一。
例如,扬声器中的谐振器能够使得声音产生共振,增加音质和音量。
同时,谐振器还可以用于音频滤波器,提供更好的音频体验。
谐振器原理谐振器是一种能够在特定频率下产生共振现象的装置,它在许多领域都有着重要的应用,比如无线通信、声学设备、电路等。
理解谐振器的原理对于我们深入掌握其工作机制和优化设计具有重要意义。
首先,谐振器的原理基础是共振现象。
共振是指当外界作用力的频率与物体自身的固有频率相同时,物体会产生振幅增大的现象。
而谐振器正是利用了这一特性,通过调节其固有频率与外界信号频率相匹配,从而实现信号的放大、选择和滤波等功能。
其次,谐振器的原理涉及到能量的存储和损耗。
在谐振器中,能量的存储主要通过振动系统实现,而能量的损耗则主要来自于系统的阻尼。
当外界信号频率与谐振器的固有频率匹配时,能量将被高效地存储和传递,而当频率不匹配时,能量将被耗散,从而实现对信号的选择性放大或滤波。
此外,谐振器的原理还涉及到振动系统的特性。
振动系统的特性取决于其固有频率、阻尼比和品质因数等参数。
固有频率决定了谐振器的工作频率范围,阻尼比则影响了共振峰的宽度和形状,品质因数则是衡量谐振器性能优劣的重要指标。
最后,谐振器的原理还与材料的选择和结构设计密切相关。
不同的材料具有不同的机械特性和损耗特性,因此在谐振器设计中需要根据具体的应用需求选择合适的材料。
同时,结构设计也对谐振器的性能有着重要影响,合理的结构设计能够提高谐振器的品质因数和稳定性。
总之,谐振器作为一种能够实现信号放大、选择和滤波的重要装置,其原理涉及到共振现象、能量存储和损耗、振动系统特性以及材料选择和结构设计等多个方面。
深入理解谐振器的原理对于我们更好地应用和优化谐振器具有重要意义,也有助于我们在相关领域取得更好的研究和应用成果。

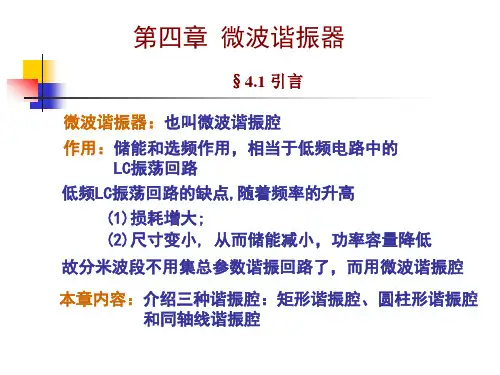

第七章微波谐振器§7-1 引言在微波领域中,具有储能和选频特性的元件称为微波谐振器,它相当于低频电路中的LC振荡回路,它是一种用途广泛的微波元件。
低频LC振荡回路是一个集中参数系统,随着频率的升高,LC回路出现一系列缺点,主要是,①损耗增加。
这是因为导体损耗、介质损耗及辐射损耗均随频率的升高而增大,从而导致品质因数降低,选频特性变差。
②尺寸变小。
LC回路的谐振频率,必须减少LC数值,回路尺寸相应地需要变小,这将导致回路储能减少,可见为了提高功率容量降低,寄生参量影响变大。
因为这些缺点,所以到分米波段也就不能再用集中参数的谐振回路了。
在分米波段,通常采用双线短截线作谐振回路。
当频率高于1GHz时,这种谐振元件也不能满意地工作了。
为此,在微波波段必须采用空腔谐振器作谐振回路。
实际上,我们可以把空腔谐振器(简称谐振腔)看成是低频LC回路随频率升高时的自然过渡。
图7-1-1表示由LC回路到谐振腔的过渡过程。
为了提高工作频率,就必须减小L 和C,因此就要增加电容器极板间的距离和减少电感线圈的匝数,直至减少到一根直导线。
然后数根导线并接,在极限情况下便得到封闭式的空腔谐振器。
§7-2 微波谐振器的基本参量根据不同用途,微波谐振器的种类也是多种多样。
图7-2-1示出了微波谐振器的几种结构。
(a)为矩形腔,(b)为圆柱腔,(c)为球形腔,(d)为同轴腔,(e)为一端开路同轴腔,(f)为电容加载同轴腔,(g)为带状腔,(h)为微带腔。
在这些图中,省略了谐振器的输入和输出耦合装置,目的是使问题简化。
但在实际谐振器中,必须有输入和输出耦合装置。
微波谐振器的主要参量是谐振波长(谐振频率或、固有品质因数Q0及等Array效电导G0。
图7-2-1 几种微波谐振器的几何形状一、谐振波长与低频时不同,微波谐振器可以在一系列频率下产生电磁振荡。
电磁振荡的频率称为谐振频率或固有频率,记以。
对应的为谐振波长。
是微波腔体的重要参量之一,它表征微波谐振器的振荡规律,即表示在腔体内产生振荡的条件。
微波谐振器的三个基本参量-回复微波谐振器是一种用于产生和选择特定频率的微波信号的重要设备。
它通过在谐振频率附近引起共振来实现对特定频率的选择性放大。
微波谐振器的三个基本参量是谐振频率、谐振模式和谐振带宽。
本文将一步一步回答这三个基本参量的问题,并探讨微波谐振器的应用和未来发展。
第一步:谐振频率微波谐振器的谐振频率是指在该频率附近时,谐振器的输出信号达到最大值。
谐振频率可以通过在谐振腔中引入扰动并测量传输功率来确定。
一种常见的方法是使用频谱分析仪或网络分析仪来测量传输系数或反射系数,并通过寻找传输或反射相关的峰值来确定谐振频率。
在实际应用中,谐振频率的精确度和稳定性对于高精度的频率选择至关重要。
第二步:谐振模式谐振模式是指在特定频率下,在谐振腔内形成的电磁场分布。
常见的谐振模式包括TE(横向电场)、TM(横向磁场)和TEM(横向电场和横向磁场)。
不同的谐振模式具有不同的场方向和能量分布特点,可以根据具体应用的要求选择合适的谐振模式。
谐振模式的确定可以通过模拟仿真、实验测量和理论分析方法来实现。
例如,通过有限元分析软件可以模拟谐振腔中的电磁场分布,并计算出特定频率下的谐振模式。
在实验室中,可以通过测量谐振腔中的电磁场分布或使用探针测量法来确定谐振模式。
第三步:谐振带宽谐振带宽是指在谐振频率附近的一定范围内,谐振器具有接受和放大微波信号的能力。
谐振带宽通常用于衡量谐振器的选择性能和频率稳定性。
较大的谐振带宽意味着谐振器能够接受较宽范围的频率信号,而较小的谐振带宽则意味着谐振器对频率的选择性更高。
谐振带宽可以通过测量谐振腔中的频率响应曲线来确定。
频率响应曲线显示了在谐振频率附近的传输或反射系数随频率的变化情况。
谐振带宽通常定义为传输或反射系数下降到峰值的一半的频率范围。
微波谐振器的应用和未来发展微波谐振器在无线通信、雷达、卫星通信和微波医学等领域具有广泛的应用。
例如,在无线通信中,微波谐振器可用于频率选择和宽带滤波,以提高通信信号的质量和可靠性。
微波谐振器的简单原理及应用
1. 简介
微波谐振器是一种用来产生、操控和测量微波信号的重要设备,广泛应用于通信、雷达、卫星通信等领域。
本文将介绍微波谐振器的简单原理及其主要应用。
2. 微波谐振器的原理
微波谐振器是基于微波波导和谐振腔的结构。
微波波导是一种导波结构,能够
有效地传输和控制微波信号。
谐振腔则是一个能够使微波信号在空腔内多次反射并形成驻波的装置。
微波谐振器的原理可以简单描述如下: 1. 微波信号通过微波波导传输到谐振腔;
2. 在谐振腔内,微波信号被多次反射并形成驻波;
3. 当微波信号的频率与谐振腔
的固有频率相匹配时,谐振腔将发生共振现象; 4. 共振现象会导致谐振腔内的微
波信号强度增加,形成谐振峰。
3. 微波谐振器的主要类型
微波谐振器可以分为很多不同的类型,其中常见的包括:
1.空腔谐振器:空腔谐振器是最基本的谐振器类型,由一个或多个空腔
构成。
常见的空腔谐振器包括螺旋线谐振器、圆柱谐振器等。
2.波导谐振器:波导谐振器是一种利用波导结构形成谐振腔的谐振器。
常见的波导谐振器包括矩形波导谐振器、圆柱波导谐振器等。
3.微带谐振器:微带谐振器是一种利用微带线结构形成谐振腔的谐振器。
常见的微带谐振器包括微带贴片谐振器、微带环形谐振器等。
4.介质谐振器:介质谐振器是一种利用介质材料的介电特性来形成谐振
腔的谐振器。
常见的介质谐振器包括介质柱谐振器、介质球谐振器等。
4. 微波谐振器的应用
微波谐振器在通信、雷达、卫星通信等领域有广泛的应用,主要包括以下几个
方面:
1.频率选择:微波谐振器可以通过调整谐振腔的固有频率来选择特定频
率的微波信号。
这使得微波谐振器成为实现频率选择的重要工具。
2.信号增强:当微波信号与谐振腔的固有频率匹配时会发生共振现象,
使得谐振腔内的微波信号强度增强。
这可以用于增强微波信号的强度。
3.滤波器:微波谐振器可以通过调整固有频率和带宽来实现不同类型的
滤波器。
常见的滤波器类型包括带通滤波器、带阻滤波器等。
4.频率测量:微波谐振器可以被用来测量微波信号的频率。
通过测量谐
振腔的固有频率,可以得到待测微波信号的频率。
5. 总结
微波谐振器是一种重要的微波设备,基于微波波导和谐振腔的结构实现微波信号的产生、操控和测量。
通过调整谐振腔的固有频率,微波谐振器可以实现频率选择、信号增强、滤波和频率测量等多种应用。
在通信、雷达、卫星通信等领域有广泛的应用前景。
以上是对微波谐振器的简单原理及应用的介绍,希望对读者有所帮助。
