钢筋焊接培训讲义共28页

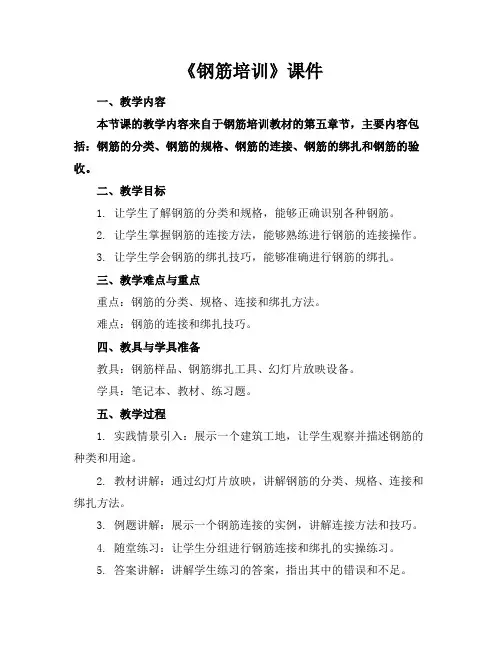

《钢筋培训》课件一、教学内容本节课的教学内容来自于钢筋培训教材的第五章节，主要内容包括：钢筋的分类、钢筋的规格、钢筋的连接、钢筋的绑扎和钢筋的验收。

二、教学目标1. 让学生了解钢筋的分类和规格，能够正确识别各种钢筋。

2. 让学生掌握钢筋的连接方法，能够熟练进行钢筋的连接操作。

3. 让学生学会钢筋的绑扎技巧，能够准确进行钢筋的绑扎。

三、教学难点与重点重点：钢筋的分类、规格、连接和绑扎方法。

难点：钢筋的连接和绑扎技巧。

四、教具与学具准备教具：钢筋样品、钢筋绑扎工具、幻灯片放映设备。

学具：笔记本、教材、练习题。

五、教学过程1. 实践情景引入：展示一个建筑工地，让学生观察并描述钢筋的种类和用途。

2. 教材讲解：通过幻灯片放映，讲解钢筋的分类、规格、连接和绑扎方法。

3. 例题讲解：展示一个钢筋连接的实例，讲解连接方法和技巧。

4. 随堂练习：让学生分组进行钢筋连接和绑扎的实操练习。

5. 答案讲解：讲解学生练习的答案，指出其中的错误和不足。

6. 钢筋验收：让学生了解钢筋验收的标准和方法。

六、板书设计板书设计如下：钢筋培训1. 钢筋分类光圆钢筋带筋钢筋2. 钢筋规格直径长度3. 钢筋连接焊接绑扎4. 钢筋绑扎方法技巧七、作业设计1. 题目：请列举出三种常见的钢筋，并说明它们的用途。

答案：光圆钢筋、带筋钢筋、钢板。

用途：光圆钢筋用于混凝土结构中的受力钢筋；带筋钢筋用于混凝土结构中的箍筋；钢板用于建筑结构的加固和支撑。

2. 题目：请简述钢筋的连接方法。

答案：钢筋的连接方法有焊接和绑扎两种。

焊接是通过热加工使两根钢筋连接在一起；绑扎是通过钢筋的端部相互钩住，用钢丝绑扎在一起。

八、课后反思及拓展延伸本节课通过实践情景引入，让学生了解钢筋的分类和规格。

通过例题讲解和随堂练习，让学生掌握钢筋的连接方法和绑扎技巧。

但在教学过程中，要注意加强学生的安全教育培训，确保学生在实操过程中的安全。

同时，可以拓展延伸钢筋在其他领域的应用，如桥梁、隧道等。

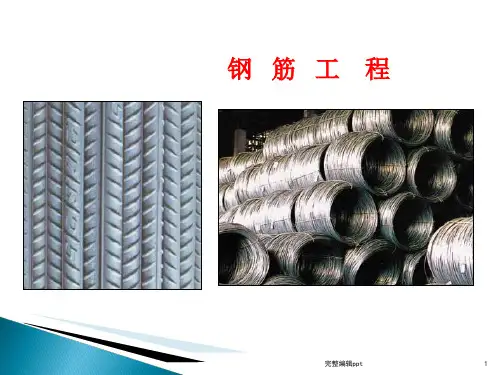

钢筋工程学习培训ppt课件contents•钢筋工程基础知识•钢筋工程施工工艺目录•钢筋工程质量检查与验收•钢筋工程安全施工与防护措施•钢筋工程案例分析与实践操作01钢筋工程基础知识钢筋的种类与规格种类光圆钢筋、带肋钢筋（包括月牙肋和等高肋两类）、刻痕钢丝、钢绞线等。

规格以钢筋的直径（mm）表示，如Φ6、Φ8、Φ10等。

不同种类的钢筋有不同的规格范围。

钢筋在拉伸过程中所能承受的最大拉应力，是评价钢筋质量的重要指标。

抗拉强度屈服点伸长率钢筋在拉伸过程中应力不增加而应变继续增加的现象称为屈服，此时的应力称为屈服点。

钢筋在拉伸断裂后，其标距段的总伸长与原始标距之比，反映了钢筋的塑性性能。

030201加工包括除锈、调直、切断、弯曲成型等工序。

加工设备有钢筋调直机、切断机、弯曲机等。

运输钢筋在运输过程中应注意防止锈蚀和污染，避免弯曲和碰撞。

长距离运输时，应采用专门的运输车辆，并采取必要的固定措施以防止钢筋在运输过程中发生位移或变形。

02钢筋工程施工工艺了解结构形式、构件尺寸、钢筋规格、品种和数量等。

熟悉图纸了解施工场地、道路、水电等条件，确定钢筋加工和堆放场地。

现场勘查根据图纸和现场条件，编制详细的施工方案，包括钢筋加工、运输、绑扎、安装等工艺流程和质量要求。

编制施工方案根据施工方案，准备所需的钢筋、扎丝、垫块等材料，以及钢筋加工机械、运输工具、绑扎工具等。

准备材料和机具施工前的准备工作按照图纸要求，对钢筋进行调直、切断、弯曲等加工，确保尺寸准确、形状规范。

钢筋加工根据设计要求，选择合适的连接方式，如绑扎连接、焊接连接或机械连接，确保连接牢固、质量可靠。

钢筋连接对加工好的钢筋进行质量检查，包括尺寸偏差、形状偏差、表面质量等，确保符合规范要求。

加工质量控制钢筋的加工与连接根据图纸要求，在模板上弹出钢筋的位置线，确保钢筋安装位置准确。

弹线定位在绑扎和安装过程中，随时进行质量检查，发现问题及时处理，确保钢筋工程的质量和安全。

共同学习三个方面内容：1. 钢筋焊接及验收规程 JGJ 18-20122. 钢筋机械连接技术规程 JGJ 107-20103.铁 路 混 凝 土 工 程 钢 筋 机 械 连 接 技 术 暂 行 规 定铁建设【2010】41号 钢筋焊接及验收规程JGJ 18-2012焊接前准备工作：1、 钢筋进场时，应按国家现行相关标准的规定抽取试件并做力学性能和重量偏差检验，检验结果必须符合现行有关标准的规定。

2、 从事钢筋焊接施工的操作人员必须持有焊工考试合格证书，才能上岗操作。

3、 凡施焊的各种钢筋、钢板均应有质量证明书；焊条、焊丝、焊剂应有产品合格证。

4、 各种施焊材料应分类存放、妥善处理；应采取防止锈蚀、受潮变质等措施。

5、 在钢筋工程焊接开工前，参与该工程施焊的焊工必须进行现场条件下的焊接工艺试验，经试验合格后，方准于 焊接生产。

符号钢筋焊接方法：1、 电阻点焊2、 闪光对焊、3、 箍筋闪光对焊4、 电弧焊含焊条电弧焊和二氧化碳气体保护焊两种工艺方法（双面帮条焊、单面帮条焊、双面搭接焊、单面搭接 焊、熔槽帮条焊、平焊、立焊、钢筋与钢板搭接焊、窄间隙焊、角焊、穿孔塞焊、埋弧压力焊、埋弧螺柱焊）5、 电渣压力焊6、 气压焊（固态、液态）一、 钢筋电阻点焊将钢筋（丝）安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊 方法。

1、 混凝土结构中的钢筋焊接骨架和钢筋焊接网，宜采用电阻点焊制作。

2、 钢筋焊接骨架和钢筋焊接网在焊接生产中， 当两根钢筋直径不同时， 焊接骨架较小钢筋直径小于或等于 10mm 时, 大、小钢筋直径之比不宜大于 3倍；当较小钢筋直径为 12mm- 16mm 时，大、小钢筋直径之比，不宜大于 2倍。

焊接网较小钢筋直径不得小于较大钢筋直径的 60%。

3、 电阻点焊的工艺参数应根据钢筋牌号、直径及焊机性能等具体情况，选择变压器级数、焊接通电时间和电极压 力。
