学校超低温空气能热泵

超低温空气源热泵机组参数超低温空气源热泵机组是一种高效节能的供暖和制冷设备，可以在极端低温环境下工作。

它利用空气中的热能进行热交换，将低温的空气通过压缩和膨胀等过程提升温度，从而实现供暖或制冷的目的。

下面将介绍超低温空气源热泵机组的参数。

1. 制冷量：超低温空气源热泵机组的制冷量是指单位时间内从室内环境中吸收的热量。

制冷量通常以千瓦（kW）为单位进行表示，不同型号的机组制冷量有所差异，可根据具体需求选择合适的机型。

2. 制热量：超低温空气源热泵机组的制热量是指单位时间内向室内环境释放的热量。

制热量也通常以千瓦（kW）为单位进行表示，与制冷量类似，不同型号的机组制热量也有所不同。

3. COP值：COP（Coefficient of Performance）是超低温空气源热泵机组的性能指标之一，表示单位制冷或制热量所需的单位电能消耗。

COP值越高，说明机组的能效越高。

一般来说，超低温空气源热泵机组的COP值在2.5到4之间。

4. 运行温度范围：超低温空气源热泵机组可以在极端低温环境下正常运行，其运行温度范围一般在-25℃到-30℃之间。

不同型号的机组可能有所差异，用户在选购时需要注意机组的运行温度范围是否满足需求。

5. 控制方式：超低温空气源热泵机组的控制方式多种多样，常见的控制方式有手动控制、定时控制和智能控制等。

手动控制需要用户手动调节机组的运行状态和参数，定时控制可以预先设置机组的运行时间和温度，智能控制则可以根据室内外温度和用户需求自动调节机组的运行状态和参数。

6. 噪音：超低温空气源热泵机组在运行时会产生一定的噪音，不同型号的机组噪音水平也有所差异。

用户在选购时可以参考机组的噪音指标，选择噪音较低的机型。

7. 能效等级：超低温空气源热泵机组的能效等级是评价其能效水平的重要指标之一。

能效等级通常采用能效比（EER）和能效比（COP）进行评价，等级从高到低依次为一级、二级、三级等。

用户在选购时可以参考机组的能效等级，选择能效较高的机型。

河北沧州4.3万㎡学校空气源热泵+暖气片采暖，运行效果良好“提前预登记，现场领大奖”，详见文末本项目为沧州市教育局针对教育系统取暖改造项目，主要改造对象为沧州境内270多所中小学。

其中，本文案例为其中5所学校的供暖改造，总供热面积约42900㎡，其中最大的一所学校供热面积有17000㎡，最小的有2300㎡。

采暖末端均为散热片。

一、工程概况该工程2017年10月中旬甲方面向社会招标，2017年11月15日5所学校全部完成系统改造与调试并正常运行，保证了学校的供暖，截至发稿日期系统运行效果良好，节能效果显著。

二、系统设计2.1 设计依据（略）2.2 设计参数2.2.1室内供暖设计参数根据甲方招标文件要求及供暖规范，室内温度不低于18℃。

2.2.2室外气象参数通过查暖通设计规范知，河北省沧州市所属建筑热工气候分区为寒冷地区，其室外设计计算参数如下表：表1：沧州市室外计算气象参数项目参数值冬季大气压力102.7kPa冬季室外供暖计算干球温度-7.1℃冬季通风计算温度-3.0℃冬季室外空调计算干球温度-9.6℃冬季室外平均风速 2.9m/s2.3热负荷估算及热泵设备选型2.3.1 采暖热负荷依据国家采暖相关规范以及甲方要求，结合现场勘查，对各所学校学校供暖热负荷概算如下表：表2：各学校热负荷概算表序号学校供暖改造面积m2热指标W/m2热负荷kW11#中学17000100170022#中学16600100166033#中学300010030044#小学400010040055#小学23001002302.3.2 主机选型空气源热泵采暖机组的选型要依据当地冬季室外空调计算干球温度（-9.6℃）来进行修正，通过查询海尔星火系列超低温热泵机组的制热修正曲线，则各学校修正后选配热泵机组见下表：表3-各学校热泵配置表序号学校热负荷kW KD95-NcP5台数KD48-NcP5台数热泵制热量kW11#中学17001381830 22#中学166******** 33#中学30006300 44#小学4004044055#小学230052506合计429033194580综上，本项目5所学校共配置52台超低温热泵可满足学校采暖需求。

超低温空气源热泵热水机工作原理
超低温空气源热泵热水机是一种新型的热水机，可以利用外界空气的能量来取暖室内环境，并获得热水供应。

这一设备是由一个空气冷凝器，一个热交换器和一个热水机器组成的。

它的工作原理十分简单：空气冷凝器将室外空气通过一定的压力引进，经过冷凝处理后，空气会变得冷而潮湿。

潮湿的空气与热水交换器内的冷凝水进行换热，冷凝水就会变暖，空气也会得到取暖，这时候，冷凝水就可以用作热水，为室内提供热水供应。

超低温空气源热泵热水机的优点是：能耗低，效率高，无污染，安全可靠。

它利用的是空气的自然热量，热泵效率大约可以达到3-4倍，因此，在室外温度恒定的情况下，超低温空气源热泵热水机可以提供更为持久的供暖。

另外，它不需要购买高品质的燃料，也不会产生污染，因此十分环保。

此外，它的安全性也是众所周知的，因为它不需要太多的维护，只要定期清洗冷凝器就可以了。

超低温空气源热泵热水机也有一些缺点，特别是在实际应用中。

首先，由于它只能利用外界空气的能量，要求室外空气的温度不低于0℃，因此，在寒冷的气候中，它的表现会受到较大的影响；其次，
它只能处理少量的热量，无法提供大范围的供暖服务；第三，它也有一定的安装难度，需要专业的安装技术和工具。

总而言之，超低温空气源热泵热水机是一种十分先进、环保、安全、有效的热水机设备，可以为家庭、办公室等提供热水供应。

它的使用可以最大程度地节约能源，让人们以更低的价格享受温暖的室内
空间。

学校热水解决方案介绍（图文）学校热水解决方案主要是为学校提供热水的方案。

好的学校热水解决方案能给师生提供良好的沐浴体验。

学校热水供应有着十分显著的用水高峰和用水量大的特点，因此设计出一个良好的学校热水解决方案必须满足师生的正常用水需求。

做好学校热水，关系到众多师生的生活质量。

芬尼克兹在学校热水解决方案上有着十分丰富的市场经验。

芬尼克兹学校热水解决解决方案主要有：超级模块+直热式热水机+卧式风机盘管、超级模块+循环式热水机+末端、超级模块+模块三联供+末端，以及只提供热水的直热式热水机和循环式热水机。

我们全国各地都有着学校热水解决方案的样板，此处节选出部分学校热水解决方案的案例，更多案例及详细情况欢迎去芬尼克兹官网咨询。

★工程性质：热水★地理位置：福建厦门★工程范围：热水机★泳池面积：80吨★机组型号：PASHW250S-V★项目名称：山东德州明城学校采暖+制冷★项目地点：山东德州★设计选型：风冷模块机组★项目概况：明诚学校项目建设占地120亩，项目涉及50000多平米，现选用PHNIX芬尼克兹风冷模块机组41台用于采暖制冷。

一级能效超级模块系列机组，防腐机身设计、标配PHNIX第三代节水喷淋装置，制冷能效高达4.53！★工程性质：空气源热泵热水★地理位置：山东济南★热泵类型：空气源热泵热水机★概况介绍：山东师范大学坐落在历史文化名城济南。

学校在历下区和长清区两地办学，总占地面积近4000亩（约258.78万平方米），建筑面积130.41万平方米。

山东师范大学的长青校区学生公寓楼热水项目改造，全部使用PHNIX 空气源热泵热水机组22台，约300吨热水。

★地理位置：贵州★设计选型：直热式热水机组★工程概况：贵州城市职业学院坐落于贵阳市风景秀丽的花溪大学城。

校方为改善学生住宿条件，投资200余万改造老校区宿舍生活热水，直接将热水供应到每个学生宿舍，24小时提供热水。

校方是在多方考察对比后最终选择了芬尼克兹直热式热水机组，主要满足老校区6000余学生的日常热水需求。

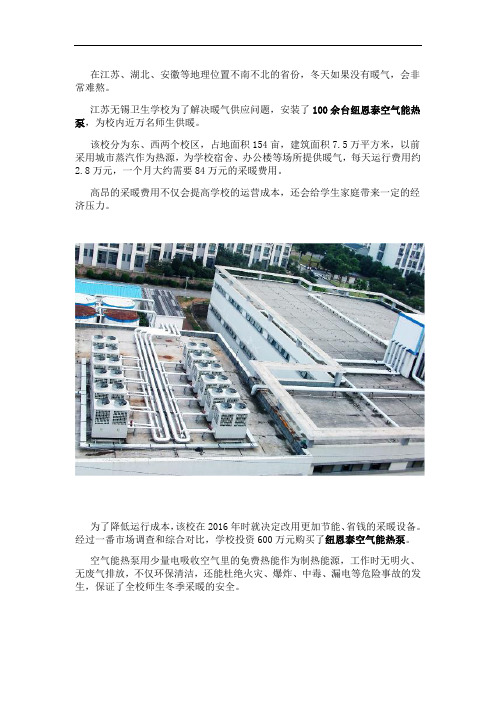

在江苏、湖北、安徽等地理位置不南不北的省份，冬天如果没有暖气，会非常难熬。

江苏无锡卫生学校为了解决暖气供应问题，安装了100余台纽恩泰空气能热泵，为校内近万名师生供暖。

该校分为东、西两个校区，占地面积154亩，建筑面积7.5万平方米，以前采用城市蒸汽作为热源，为学校宿舍、办公楼等场所提供暖气，每天运行费用约2.8万元，一个月大约需要84万元的采暖费用。

高昂的采暖费用不仅会提高学校的运营成本，还会给学生家庭带来一定的经济压力。

为了降低运行成本，该校在2016年时就决定改用更加节能、省钱的采暖设备。

经过一番市场调查和综合对比，学校投资600万元购买了纽恩泰空气能热泵。

空气能热泵用少量电吸收空气里的免费热能作为制热能源，工作时无明火、无废气排放，不仅环保清洁，还能杜绝火灾、爆炸、中毒、漏电等危险事故的发生，保证了全校师生冬季采暖的安全。

纽恩泰作为空气能行业领军品牌，旗下生产的空气能热泵产品在工作时能达到国家一级能效，1份电可以吸收4份热能，耗电量仅为普通电采暖器的1/4。

根据校方统计，采用纽恩泰空气能热泵供暖之后，一天的运行费用仅4800元，和以前相比，一天就可节约23300元，一个月可以节约近70万元。

目前，这套空气能热泵机组已在该校运行了3年多，据空气巴巴小编了解，设备运行稳定，能充分保障供暖质量和节能效果，再过三、四年，学校就能收回投资成本。

超低温空气源热泵有什么优势？
随着空气源的逐渐发展与利用，超低温空气源热泵以其众多的优势走进了人们的视野中?
1、环保效果显著：以空气能作为超低温空气源热泵的能源是一种十分环保的能源使用方式。

不仅如此，空气能是取之不尽你用之不竭的的能源，超低温空气源热泵的使用可从很大程度上减少对不可再生能源的使用压力，同时又可保证能源使用过程中无废气、废水、废渣的产生，减少对环境的污染，环保效果十分显著。

2、节能效果突出：超低温空气源热泵在使用过程中节能效果十分可观，与传统的燃煤燃气等供暖供热系统相比可节省百分之70的能源，每消耗1kw的电量就可产生4kw的热能，运行费用较低。

由于节能效果的突出，所以超低温空气源热泵的投入回收时间也相对较短。

3、运行稳定，可靠：与传统的太阳能相比，超低温空气源热泵性能稳定，可实现全天侯24小时供应热水，一年四季不会受环境的影响，不会因雨雪阴天等恶劣天气的影响，运行可靠。

4、自动化运行，安全性强：超低温空气源热泵在使用时实现了自动化运行，不需要专人看守，整个过程自动补水，断电，简单方便。

并且整个的运行过程安全性能较好，无任何的漏电、漏气等隐患，相当可靠。

学生在学校使用热水是一件很平常的事儿，特别是到了冬天，学生的热水使用量更是刷刷的猛增。

一般情况下，学生只要几毛钱，就能在学校的宿舍或是公共浴室里洗上一个舒舒服服的热水澡。

最近，空气能源网小编发现，但也有一些学校，热水的费用就非常高，比如江西南昌某高校一壶开水就要收1元钱，折算下来一吨热水要200元。

为此，学生们抱怨连连，纷纷吐槽学校太过黑心。

其实，学校热水价格过高，有时候不一定是学校黑心，而是因为学校的热水设备老化，制热成本太高，导致学校不得不对热水收取较高的费用。

针对这种现象，近年来不少学校开始对学校的热水系统进行改造。

在目前学校常用各种的热水系统中，空气能热泵因为出色的节能性和安全性，从数十种热水设备中脱颖而出，获得校方的青睐，成为学校热水的主力设备。

据了解，空气能热泵是一种以空气中的免费热量为能源的制热设备。

和传统热水设备相比，空气能热泵使用时不用煤、燃气、燃油，因此空气能热水器制热时不会产生明火，也不会排放出有毒有害气体，杜绝了火灾、爆炸、中毒等意外事故发生。

除了环保、安全之外，因为空气能热泵制热时不使用“电-热”转换的方式制热，电只是用来让热泵运行的能源，因此空气能热泵使用时非常省电，耗电量仅为普通电热水器的25%。

以广西壮族自治区环江毛南族自治县环江高中热水工程为例，2017年环江高中安装了空气能热泵，为学校新老校区提供176吨热水（老校区90吨，新校区86吨）。

到目前为止，纽恩泰空气能热泵已经在环江高中运行了一年多。

那么一年多来，空气能热泵的运行效果怎么样呢？校方负责人很高兴地表示，“一年多来，热泵机组从未出过任何问题，不仅是台风天还是暴雨天，都能正常工作，为学校提供稳定热水。

最重要的是，节能性非常出色，平均下来，制造一吨热水（从15℃到55℃）仅需10度电，一个月比以前省几万元钱，大大地降低了学校的热水成本。

”。

超低温空气源热泵超低温空气源热泵是一种高效的取暖和制冷设备，可以在极低温环境下运行并提供稳定的热量。

本文将介绍超低温空气源热泵的原理、工作过程以及其在不同领域的应用。

一、超低温空气源热泵的原理超低温空气源热泵的原理与常规空气源热泵相似，都是利用空气中的热量来产生供暖或制冷效果。

但超低温空气源热泵具有更强的适应能力，在极寒的冬季环境下仍然能够提供稳定的热量。

超低温空气源热泵通过空气源换热器从室外的低温空气中吸收热量，并利用压缩机将低温低压的制冷剂压缩成高温高压的气体。

然后，制冷剂在室内的换热器中释放热量，使室内温度升高。

这个过程类似于常规空气源热泵的工作原理，但超低温空气源热泵能够在更低的环境温度下运行。

二、超低温空气源热泵的工作过程超低温空气源热泵的工作过程可分为蒸发、压缩、冷凝和膨胀四个主要阶段。

1. 蒸发阶段：在室外的空气源换热器中，制冷剂低温低压状态下与环境中的低温空气接触，吸收热量并蒸发成低温低压的蒸气。

2. 压缩阶段：经过蒸发过程后，低温低压的蒸气进入压缩机，通过机械压缩成为高温高压的气体。

这个过程需要耗费一定的能量。

3. 冷凝阶段：从压缩机中出来的高温高压气体进入室内的换热器，释放热量给室内环境，同时气体冷却成高温高压的液体。

4. 膨胀阶段：高温高压的液体通过膨胀阀进入室外的膨胀装置，由于减压作用，液体迅速成为低温低压的液体。

这个过程使得制冷剂能够吸收更多热量回到蒸发器中，进行下一轮循环。

超低温空气源热泵通过这样的循环作用，不断吸收和释放热量，从而提供室内的舒适温度。

三、超低温空气源热泵在不同领域的应用超低温空气源热泵的高效性和适应能力使得它在许多领域都有广泛的应用。

1. 居住建筑：超低温空气源热泵适用于各种类型的住宅建筑，无论是单户还是多户住宅。

它能够在严寒的冬季提供舒适的取暖效果，并且在夏季可以用来制冷。

2. 商业建筑：超低温空气源热泵也广泛应用于商业建筑，如办公楼、商场、酒店等。

超低温空气源热泵工艺特点
超低温空气源热泵是一种利用超低温环境下的空气作为热源的热泵系统。

它具有以下几个工艺特点：
1. 制冷效果好：超低温空气源热泵可以在极低温度下工作，通常可达到-30℃以下，因此可以有效地实现低温制冷。

这对于需要在极寒环境下工作的工业生产和特殊环境下的冷链物流是非常有益的。

2. 高效节能：超低温空气源热泵利用空气中的热能进行制冷或供热，无需额外的燃料消耗，因此具有很高的能源利用率。

相比传统的燃气锅炉或电阻加热器，它能够节省大量能源，降低能源消耗和运行成本。

3. 安全环保：超低温空气源热泵不需要使用燃料燃烧，避免了燃气泄漏、一氧化碳中毒等安全隐患。

同时，它也不会产生有害气体和废水排放，对环境友好，符合可持续发展的要求。

4. 应用广泛：超低温空气源热泵可以广泛应用于工业制冷、冷链物流、农业温室、商业建筑等领域。

例如，它可以用于冷库、冷藏车、冷冻食品加工等需要低温环境的场合，也可以用于温室花卉种植、蔬菜大棚等农业生产。

5. 系统稳定可靠：超低温空气源热泵采用先进的控制技术和稳定的制冷循环系统，能够自动调节工作状态，保持系统的稳定性和可靠
性。

同时，它还具有智能化的监控和诊断功能，可以实时监测和预警系统运行状态，及时发现和解决故障问题。

总的来说，超低温空气源热泵具有制冷效果好、高效节能、安全环保、应用广泛和系统稳定可靠等工艺特点。

随着技术的不断发展和完善，相信超低温空气源热泵将在各个领域得到更广泛的应用，为人们的生产生活带来更多的便利和效益。

毕业设计(论文)（届）题目学生公寓空气源热泵热水系统设计专业班级学号姓名指导教师完成时间制冷与冷藏技术专业毕业设计(论文) 设计说明书题目学生公寓空气源热泵热水系统设计课题形式独立本人承担姓名班级学号同组成员指导教师目录1.设计题目 (1)1.1.5#学生公寓空气源热泵热水系统设计 (1)2.设计依据： (1)2.1.详见毕业设计任务书 (1)3.设计参数 (1)3.1.详见毕业设计任务书 (1)4.工程概况 (1)5.设计内容 (1)5.1.热水供应系统的设计小时耗热量 (1)5.1.1.参数选择： (2)5.1.2.耗热量计算条件（参数）及数据处理 (3)5.2.用热水量计算 (4)5.2.1.设计小时热水量可按下列方法计算： (4)5.2.2.用水量数据整理 (4)5.3.冷热水比例计算 (5)5.4.空气源热泵热水机组选型 (5)5.4.1.根据冬天的冷热水设计要求结合机组的工况进行选型 (5)5.5.机组制热功率计算 (7)5.6.配水量估算 (7)5.6.1.最大小时用水量 (7)5.6.2.配水量确定 (8)5.6.3.根据配水量选择保温水箱（配水量80吨） (8)5.7.配水管网水力计算 (9)5.7.1.配水管网的水力计算方法 (9)5.7.2.管网水力计算图(原图见CAD） (10)5.7.3.配水管网水力计算步骤 (10)5.7.4.南楼管路压力损失数据整理 (12)5.7.5.北楼管路压力损失数据处理 (12)5.8.回水管网水力计算 (15)5.9.循环流量计算 (13)附录2：设计图纸 (14)1.热水系统平面图 (14)2.热水系统原理图 (14)3.水系统图 (14)4.空气源热泵机组原理布置图 (14)1.设计题目1.1. 5#学生公寓空气源热泵热水系统设计2.设计依据：2.1. 详见毕业设计任务书3.设计参数3.1. 详见毕业设计任务书4.工程概况的5号学生公寓热水工程提供系统设计，采用空气源热泵热水系统。
