建筑工程图纸规范在建筑工程中，图纸是一个至关重要的工具，它承载着设计师的构想和工程师的技术要求。
为了确保工程的顺利进行，图纸必须符合一定的规范。
本文将介绍建筑工程图纸规范的相关内容。
一、图纸纸张规格和布局建筑工程图纸通常采用标准纸张规格，如A0、A1、A2等。
图纸的布局应合理，包括图框、标题栏、图例等。
图框的大小应与纸张规格相匹配，标题栏应包含项目名称、图纸编号、比例尺等信息。
图例应清晰明了，标注各种符号和线型的含义。
二、图纸比例尺图纸比例尺是图纸上物理尺寸与实际尺寸之间的比例关系。
常用的比例尺有1:100、1:50、1:20等。
选择合适的比例尺能够更好地表达设计意图和技术要求。
在图纸上应明确标注比例尺，并确保图纸上的尺寸准确无误。
三、图纸内容建筑工程图纸应包含详细的设计和施工信息。
主要内容包括平面图、立面图、剖面图、细部图等。
平面图展示了建筑物在水平方向上的布局和空间分配；立面图展示了建筑物在垂直方向上的外观和结构；剖面图展示了建筑物内部的结构和构造；细部图展示了建筑物各个部位的细节。
图纸上的文字说明应简洁明了，使用统一的图例和标注符号。
图纸上的尺寸标注应准确无误，避免模糊或不清晰的情况。
四、图纸绘制规范图纸的绘制应遵循一定的规范，以确保图纸的质量和可读性。
线条应清晰细致，符合国家标准的线型规定。
图纸上的文字应使用工程字体，字号适中，保证清晰可辨。
图纸的颜色应使用明亮鲜艳的颜色，以提高图纸的可视性。
图纸上的各个元素应有适当的间距和对齐，保持整洁美观。
图纸的布局应合理，避免拥挤和混乱。
图纸的折叠应规范，以便于存放和查阅。
五、图纸审查和修订在图纸完成后，应进行审查和修订。
审查过程中，需要确保图纸的准确性、合理性和完整性。
修订时，应及时更新图纸上的信息，并保持修订记录的清晰可见。
六、图纸存档和管理建筑工程图纸是一项重要的资料，应妥善存档和管理。
图纸存档应分类整理，建立完善的档案管理系统。
同时，应采取措施保护图纸免受损坏和丢失。
关于建筑平面图绘制要求二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
A2图纸建议选用b＝0.7?mm（粗线）、0.5b＝0.35?mm（中粗线）、0.25b＝0.18?mm（细线）。
A3图纸建议选用b＝0.5?mm（粗线）、0.5b＝0.25?mm（中粗线）、0.25b＝0.13?mm（细线）。
（2）线型。
实线continuous、虚线ACAD_ISOO2W100或dashed、单点长画线ACAD_ISOO4W100或Center、双点长画线ACAD_ISOO5W100或Phantom。
线型比例大致取出图比例倒数的一半左右（在模型空间应按1∶1绘图）。
用粗实线绘制被剖切到的墙、柱断面轮廓线，用中实线或细实线绘制没有剖切到的可见轮廓线（如窗台、梯段等）。
尺寸线、尺寸界线、索引符号、高程符号等用细实线绘制，轴线用细单点长画线绘制。
4. 字体（1）图样及说明的汉字应采用长仿宋体，高度与宽度的比值是。
文字的高度应从以下系列中选择：2.5、3.5、5、7、10、14、20mm。
（2）汉字的高度不应小于3.5?mm，拉丁字母、阿拉伯数字或罗马数字的字高不应小于2.5mm。
（3）在AutoCAD中，文字样式的设置见第三章任务三的叙述。
在执行Dtext或Mtext命令时，文字高度应设置为上述的高度值乘以出图比例的倒数。
5. 尺寸标注（1）尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。
建筑施工图纸设计要求规范建筑施工图纸是建筑设计师和工程师在设计和建造建筑时所必需的文件。
施工图纸对于确保建筑的安全性、效率和所有法律要求方面起着重要作用。
对施工图纸设计要求规范的遵守是确保项目成功的重要因素之一。
在本文中，我们将讨论施工图纸设计所需的要求和规范。
正确的测量和标注施工图纸的设计必须符合国际规范和标准，以确保建筑的合法和安全性。
设计者必须采用正确的测量方法和正确的度量单位来绘制建筑图纸。
建筑的尺寸和位置必须标注清晰准确，以确保施工过程中的准确性。
标准清晰的图纸设计师需要了解建筑施工图纸的使用者——建筑师、工程师、承包商等——的需求，以便能够提供准确、清晰的施工图纸。
图纸应该表达设计师的意图和设计，同时也应该遵循通用的标准符号等绘图规范，以便各方的理解。
恰当的细节设计建筑施工图必须包含所有必要的细节设计，包括基础、柱子、梁、地板、屋顶等等设计，以确保建筑的安全和耐久性。
细节设计要考虑到施工的技术性和可行性，以便实际施工时的运用。
符合安全标准的设计施工图纸的设计必须符合建筑安全标准和规定。
设计师需要考虑到施工过程中的风险和潜在的危险性，以制定应对措施，确保建筑的安全和装配质量。
可行的施工过程和方法施工图纸的设计必须鼓励有效的施工过程和方法。
一份良好的施工图纸应该简洁明了，没有任何不必要的细节，同时必须具有可操作性，使承包商和施工人员能够在实际施工过程中实现轻松的实现。
准确的成本预算施工图纸在构建成本预算方面为商业建筑项目起到至关重要的作用。
针对施工图纸的一份准确、详尽的计划可以预测所需的材料和人力资源，以便建筑师、工程师和承包商制定出准确的建筑成本。
需要提醒的是，在绘制施工图纸时不应省略任何因素。
与别的业务沟通，标准符号和标记，用通用的图纸绘制工具等等都是保证绘制出标准、规范的施工图的重要因素，同时也确保建筑的结构和设计效果。
在工作完成后，需要确保预算建设和时间表的轻松实现。
总之，为了确保建筑项目的安全和有效性，必须遵守施工图纸的设计规程和标准。

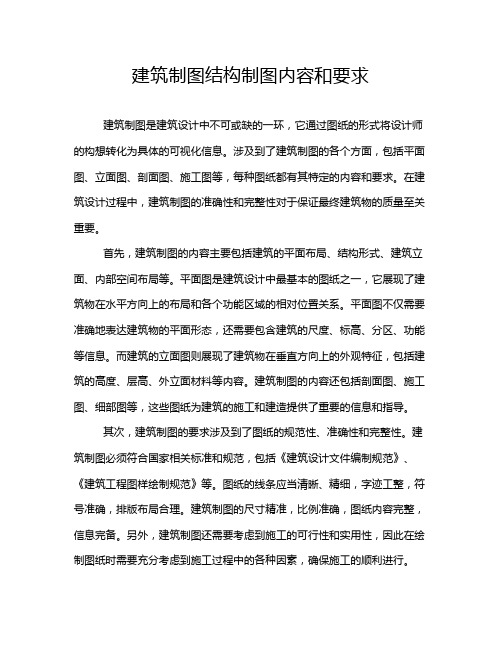

建筑制图结构制图内容和要求建筑制图是建筑设计中不可或缺的一环，它通过图纸的形式将设计师的构想转化为具体的可视化信息。
涉及到了建筑制图的各个方面，包括平面图、立面图、剖面图、施工图等，每种图纸都有其特定的内容和要求。
在建筑设计过程中，建筑制图的准确性和完整性对于保证最终建筑物的质量至关重要。
首先，建筑制图的内容主要包括建筑的平面布局、结构形式、建筑立面、内部空间布局等。
平面图是建筑设计中最基本的图纸之一，它展现了建筑物在水平方向上的布局和各个功能区域的相对位置关系。
平面图不仅需要准确地表达建筑物的平面形态，还需要包含建筑的尺度、标高、分区、功能等信息。
而建筑的立面图则展现了建筑物在垂直方向上的外观特征，包括建筑的高度、层高、外立面材料等内容。
建筑制图的内容还包括剖面图、施工图、细部图等，这些图纸为建筑的施工和建造提供了重要的信息和指导。
其次，建筑制图的要求涉及到了图纸的规范性、准确性和完整性。
建筑制图必须符合国家相关标准和规范，包括《建筑设计文件编制规范》、《建筑工程图样绘制规范》等。
图纸的线条应当清晰、精细，字迹工整，符号准确，排版布局合理。
建筑制图的尺寸精准，比例准确，图纸内容完整，信息完备。
另外，建筑制图还需要考虑到施工的可行性和实用性，因此在绘制图纸时需要充分考虑到施工过程中的各种因素，确保施工的顺利进行。
建筑制图的内容和要求不仅仅是为了满足设计师对建筑形态和功能的表达，更重要的是为了建筑的施工和建造提供准确的信息和指导。
建筑制图是设计师与施工方之间沟通的桥梁，它承载着设计师的设计意图和施工方的实际操作需求，只有通过精心绘制和严格遵守相关规范，才能保证建筑最终的质量和效果。
在建筑制图的实际应用中，建筑设计师需要具备扎实的制图技能和良好的审美能力。
制图技能包括CAD绘图、手绘技巧、模型制作等，设计师需要熟练掌握各种绘图软件的操作方法，能够熟练绘制各种类型的建筑图纸。
此外，设计师还需要具备丰富的建筑知识和设计经验，能够通过图纸准确地表达建筑的结构、功能、美学等方面的要求。
建筑物成品图设计标准有哪些建筑物成品图设计标准是指在建筑设计过程中，为了确保建筑物成品图的质量和一致性，制定的一系列规范和标准。
这些标准旨在规范绘制的格式、尺寸、符号使用、文档命名、图纸编号等方面，以提高设计效率和准确性，便于信息交流和合作。
以下是建筑物成品图设计标准的一些主要方面：1. 格式要求：成品图通常以CAD软件绘制，要求使用常见的图纸格式，如DWG或DXF格式，以便于共享和传输。
同时，绘图的纸张大小和比例要符合标准文稿纸的要求。
2. 尺寸标注：图纸上的尺寸标注需符合国家、地区或行业的相关标准，常用的标注方式有尺寸线标注、基线标注和链式标注等。
3. 符号使用：使用统一的符号系统来表示建筑元素、设备、材料等，以确保图纸的一致性和易读性。
符号应符合国际、国家或行业标准，并进行合理的注释说明。
4. 文档命名：为了方便索引和查找，设计人员应制定一套统一的文档命名规则，包括项目名称、绘图序号、版本号等信息。
同时，应定期备份并记录文档的更新和变更情况。
5. 图纸编号：为每个图纸赋予唯一的编号，用于标识、区分和管理各个图纸。
编号应按照一定的规则和分级制度进行，以便于查找和归档。
6. 图纸布局：图纸的布局应符合一定的规则和原则，包括标题栏、注释、图框、图例、比例尺等要素的安排和设计。
同时，注重图纸的简洁性和工作效率，注释和图例应清晰易读。
7. 图纸交底：交付成品图之前，设计人员应对图纸进行检查和校对，确保图纸的准确性和完整性。
同时，应编制成品图目录和图纸清单，列出所有的图纸和相应的版本信息。
8. 其他要求：根据具体项目的需求，还可能有其他的设计标准要求，如设计人员的资质要求、设计文件的保密要求、质量检验要求等。
以上是建筑物成品图设计标准的一些主要方面，设计人员在进行建筑物成品图设计时应遵守这些标准，以保证设计质量和效率。
建筑设计单位和相关监管部门也应对建筑物成品图进行审核和验收，以确保图纸的合规性和可靠性。
建筑设计制图规范建筑设计制图规范是为了保证建筑设计过程中的图纸编制规范化、标准化，确保设计图纸的质量和准确性。
它是建筑设计过程中的重要组成部分，对于各个专业的工程师、设计师和施工方都具有重要的指导意义。
下面是关于建筑设计制图规范的一些要点：1. 图幅和比例尺的选择：建筑设计图纸的图幅应根据项目的规模和要求来选择，在一定范围内要尽量缩小图纸的规格。
常用的图幅包括A0、A1、A2、A3、A4等，比例尺的选择应根据图幅和图纸内容来确定。
2. 图面的布局：图面应以纵向的方式进行布局，上方应标明项目名称、图纸名称和图号等详细信息，下方留出一定的空白区域用于标注图例和注释。
图纸的左侧应标明项目的北方向和比例尺，右侧应标示设计单位、设计人员和审核人员的名称和签名。
3. 图形的绘制：建筑设计图纸中的建筑平面、立面、剖面和细部等图形应按照标准的图形符号和线型进行绘制。
图形符号和线型的选择应符合国家标准，并根据具体需求进行适当的调整。
绘图的笔触要流畅、连续，避免出现断线、断笔现象。
4. 字体和文字的标注：建筑设计图纸中的字体应选用标准的工程字体，字体的尺寸、间距和粗细应适合图纸的比例尺。
文字的标注应符合国家标准和规范要求，在标准的文字排列格式基础上，要注意文字的对齐、居中和对称等布局。
5. 标志和图例的设置：建筑设计图纸中的标志和图例应清晰、明确，能够准确地表示图纸的内容和意图。
标志和图例的颜色要与图纸的背景色进行对比，保证其能够清晰可见。
图例的内容要包括图纸的编号、名称和比例尺等重要信息。
6. 注释和说明的编写：建筑设计图纸中的注释和说明要简明扼要，准确表达设计和施工要求。
注释和说明的文字要与绘图的线型进行区分，并于相关图形相隔一定距离。
注释和说明要表达的内容包括设计的具体要求、材料的规格和施工的注意事项等。
7. 图纸质量和保存：建筑设计图纸在编制过程中要保证其质量和准确性。
图纸上的尺寸要精确，图形要平衡和比例协调，符号要正确、清晰。
建筑方案图纸深度要求在建筑设计中，方案图纸是非常重要的一部分，它是建筑师将设计构思转化为具体实施方案的重要工具。
方案图纸不仅可以展示建筑的外形和空间布局，还能表达建筑构造、材料选择、功能分区等信息。
因此，方案图纸的深度要求对于建筑项目的执行和建造起到了至关重要的作用。
首先，建筑方案图纸的深度要求涉及到平面图的绘制。
平面图是建筑设计中最基本的图纸之一，它要求准确地展示建筑的平面布局、功能分区和空间的连通性等。
在绘制平面图时，需要注意比例尺的选择和使用，确保图纸的准确性和可读性。
此外，平面图还应包括必要的标注，如房间名称、功能分区、朝向、面积等，以方便施工人员进行施工和监督。
其次，建筑方案图纸的深度要求还涉及到立面图的绘制。
立面图是建筑设计中展示建筑外立面的重要工具，通过立面图可以清晰地展示建筑的外观、立面材料和窗口位置等。
在绘制立面图时，需要注重建筑的比例和比例尺的使用，确保立面图的准确性和美观性。
立面图还应包括必要的标注，如建筑材料和厚度、门窗的尺寸和类型等，以方便施工和监理人员进行工程施工和验收。
此外，建筑方案图纸的深度要求还包括剖面图的绘制。
剖面图是建筑设计中展示建筑内部构造和空间布局的重要工具，通过剖面图可以清晰地展示建筑的层高、楼板结构、天花板高度等。
在绘制剖面图时，需要注重建筑的比例和比例尺的使用，确保剖面图的准确性和可读性。
剖面图还应包括必要的标注，如楼层高度、楼板厚度、梁柱尺寸等，以方便施工和监理人员进行工程施工和验收。
最后，建筑方案图纸的深度要求还涉及到细部图的绘制。
细部图是建筑设计中展示建筑细节和构造的重要工具，通过细部图可以清晰地展示建筑的细节和构造连接部位。
在绘制细部图时，需要注重细节的精确性和准确性，确保细部图的可读性和可施工性。
细部图还应包括必要的标注，如材料、构造连接方式等，以方便施工人员进行工程施工和验收。
总之，建筑方案图纸的深度要求对于建筑项目的实施和建造起到了至关重要的作用。
第一章 建筑工程图纸
一、图纸幅面及图框尺寸
根据《建筑制图标准》的规定，图纸幅面的规格分为0、1、2、3、4共五种。
图纸幅面尺寸符合下表规定，在一套施工图中应以一种规格的图纸幅面为主。
在特殊情况下，允许加长1～3号图纸的长度和宽度，零号图纸只能加长长边。
从上图可以看出加长幅面尺寸是由基本幅面的短边成整数倍增加后得出。
二、图框格式
图纸上限定绘图区域的线框称为图框，图框用粗实线绘制。
其格式分为留装订边和不留装订边两种，但同一工程的图样只能采用一种格式。
建筑制图一般采用留装订边的格式。
加长幅面的图框尺寸，按所选的基本幅面大一号的图框尺寸确定。
210420630841
图纸幅面分为横式和立式两种，其中以短边作为垂直边的称为横式（即X 型幅面），以短边作为水平边的称为立式（即Y型幅面）。
一般A0～A3图纸宜使用横式；必要时，也可使用立式。
其幅面装订格式见下图。
A0～A3横式幅面图
（注：标虚线的会签栏和角标用于道路工程制图）
A4立式幅面图
A0～A3立式幅面图
A4横式幅面图三、标题栏与会签栏
标题栏（mm）
会签栏（mm）
角标（mm）
四、图纸比例①建筑制图常用比例。
建筑方案图纸设计要求建筑方案图纸设计要求是在进行建筑设计过程中，对于图纸设计所提出的基本要求和设计原则的总结和规定。
通过规范化的要求，可以确保图纸设计的准确性和可行性，提高整个建筑设计过程的效率和质量。
以下是关于建筑方案图纸设计要求的详细介绍。
1. 图纸设计的准确性要求：在进行图纸设计时，要求设计师准确无误地表达建筑设计方案的内容和意图。
包括了清晰明确的尺寸标注、比例关系、标注符号的选择和使用等等。
图纸设计要求具有合理的逻辑结构和易于理解的布局，以确保图纸的准确性，并为建筑施工提供准确的指导。
2. 图纸设计的规范性要求：图纸设计要求符合相应的国家建筑设计规范和标准，在设计时要考虑到建筑材料、施工工艺以及管道布置等相关规范要求，并在图纸上进行相应的标示。
同时，图纸设计要求具有良好的美学品质，以保证建筑方案的审美效果和建筑品质。
3. 图纸设计的完整性要求：图纸设计要求全面呈现建筑方案的整体性和综合性，包括建筑的平面布局、立面效果、剖面特征以及建筑的外部环境、内部空间、使用要求等方面。
这些信息的完整性有助于建筑设计方案的理解和评估，并指导后续的施工和监理工作。
4. 图纸设计的可读性要求：图纸设计要求能够清晰地传达建筑设计方案的意图和信息，使得相关的专业人员或者施工单位能够准确理解和执行。
图纸设计要求符合常用的绘图符号和标注规范，避免使用过多的专业术语和繁琐的文字说明，以便于读者的理解和操作。
5. 图纸设计的一致性要求：建筑方案的各个图纸之间要保持一致性，包括平面图、立面图、剖面图等各类图纸之间的关系和配合。
同时，对于同一设计要素的表达要保持一致，比如尺寸标注的方式、符号的使用等等。
保持一致性有助于减少误解和错误，并提高整个设计过程的效率。
6. 图纸设计的可修改性要求：图纸设计要求能够方便地进行修改和更新，以满足方案修改和需要。
设计师需要合理使用CAD软件或者绘图工具，确保图纸的可编辑性，方便修改和调整。
建筑方案绘图要求有哪些建筑方案绘图是建筑设计中非常重要的一环，它能够直观地展示出建筑的形态、布局以及空间分配等方面的信息。
为了保证绘图的准确性和专业性，建筑方案绘图有一些基本要求。
下面我将详细介绍一下。
首先，建筑方案绘图要求具备一定的比例关系。
比例关系是指通过绘图将真实的建筑物缩小到一定比例进行表达。
常用的比例尺有1:100、1:200、1:500等。
合理选择比例关系可以使得建筑方案绘图更加清晰、易懂，并且可以用于测量和计算。
其次，建筑方案绘图要求建筑物的平面布局清晰明了。
平面布局包括建筑物各个功能区域的位置和分隔，如室内空间的划分、楼梯、走廊、门窗等。
在绘图过程中，要保持平面布局的简洁和一致性，以便于用户直观地理解建筑物的功能和结构。
再次，建筑方案绘图要求注重建筑物的立面效果。
立面效果包括建筑物外观的形式、材质和装饰等方面。
在绘图过程中，要准确地表达建筑物各个外墙面、窗户、门以及装饰细节等。
通过合理的颜色和阴影处理，可以表现出建筑物的立体感和空间感，使绘图更具立体感和逼真度。
此外，建筑方案绘图还要求标注建筑物的尺寸。
尺寸标注是为了让用户了解建筑物的具体大小和空间分配情况。
在绘图过程中，要准确地标注建筑物的长度、宽度、高度等尺寸参数。
标注尺寸可以使用线段、箭头、数字等符号，在图纸上清晰可见。
最后，建筑方案绘图要求绘制建筑物的剖面图。
剖面图是指对建筑物从某个方向进行切割，展示建筑物内部结构和空间组织的图纸。
在绘制剖面图时，要准确地表达建筑物的楼层结构、梁柱位置、墙体厚度等。
通过剖面图可以更好地展示建筑物内部空间的布局和连接关系。
综上所述，建筑方案绘图的要求涉及比例关系、平面布局、立面效果、尺寸标注和剖面图等方面。
这些要求能够保证绘图的准确性和专业性，使得建筑方案能够更好地呈现给用户和相关人员。
通过良好的绘图，可以使建筑方案更加易懂、直观，从而提高设计效果和建筑质量。
