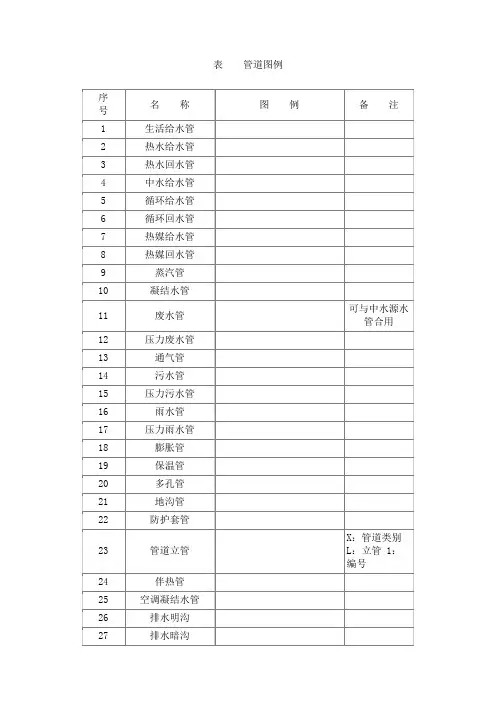

教你看懂给排水图纸！给排水识图方法，图文并茂给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
1给排水卫生1.1组成及原理给水卫生系统主要由给水装置、卫生装置、电热开水器等组成，给水装置采用电动水泵压力供水方式给便器、电热开水器等用水部件供水，卫生系统采用中转式真空污物收集装置，收集卫生间便器产生的污物，电热开水器采用电磁加热方式为乘客提供热水。
1.2设备布置给水装置主要包括车下水箱和车上水箱，车下水箱吊装在车体横梁上，车上水箱设置在车内，安装在车体底架的安装座上；卫生装置主要为污物箱，吊装在端部车体横梁上；电热开水器设置在车内部，固定于间壁上。
卫生间安装于车辆端部，采用推拉门。
图13-1给水卫生系统布置图1.3主要部件结构与功能车上水箱，车上水箱主要由车上水箱、车上水泵装置、车上水泵电控箱、注水管路、溢水管路、供水管路、排水管路、防冻装置、液位开关等组成。
具有供水控制、水箱液位指示、大流量保护、吸气保护、缺水保护、泄漏保护、给水系统故障报警、防冻排空等功能。
为保证系统在低温环境下的正常使用，水箱、水泵、管路设有防寒及电加热装置。
图13-2车上水箱车下水箱，车下水箱主要由车下水箱、水泵装置、电气箱、注水管路、溢水管路、供水管路、排水管路、防冻装置、液位开关等组成。
具有供水控制、水箱液位指示、大流量保护、吸气保护、缺水保护、泄漏保护、给水系统故障报警、防冻排空等功能。
为保证系统在低温环境下的正常使用，水箱、水泵、管路设有防寒及电加热装置。
温水器主要由外壳组成、状态指示灯组成、水胆组成、保温材组成、温水管路、冷水管路、排水管路、附件组成、温控器组成、水位控制器及安装架等组成。
采用储水加热方式，为乘客提供40℃±5℃的温水，温水器设有缺水、超温及干烧保护功能，温水器面板设有状态指示灯，用以查看其工作状态。
图13-3温水器电热开水器，由柜体、电气控制箱、辅助控制箱、产水箱、储水箱、加热腔、水位传感器、电磁阀等器件组成。
电热开水器具有冷热水分开、断水保护、缺水自动进水、水位显示、自动保温、防干烧等功能，可为旅客提供超过95℃的热水。

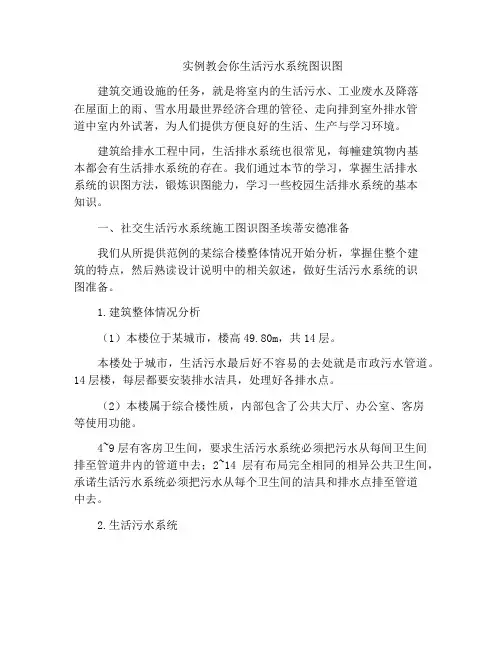

实例教会你生活污水系统图识图建筑交通设施的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最世界经济合理的管径、走向排到室外排水管道中室内外试著，为人们提供方便良好的生活、生产与学习环境。
建筑给排水工程中同，生活排水系统也很常见，每幢建筑物内基本都会有生活排水系统的存在。
我们通过本节的学习，掌握生活排水系统的识图方法，锻炼识图能力，学习一些校园生活排水系统的基本知识。
一、社交生活污水系统施工图识图圣埃蒂安德准备我们从所提供范例的某综合楼整体情况开始分析，掌握住整个建筑的特点，然后熟读设计说明中的相关叙述，做好生活污水系统的识图准备。
1.建筑整体情况分析（1）本楼位于某城市，楼高49.80m，共14层。
本楼处于城市，生活污水最后好不容易的去处就是市政污水管道。
14层楼，每层都要安装排水洁具，处理好各排水点。
（2）本楼属于综合楼性质，内部包含了公共大厅、办公室、客房等使用功能。
4~9层有客房卫生间，要求生活污水系统必须把污水从每间卫生间排至管道井内的管道中去；2~14层有布局完全相同的相异公共卫生间，承诺生活污水系统必须把污水从每个卫生间的洁具和排水点排至管道中去。
2.生活污水系统本工程灌溉系统为雨、污分流制。
污废水全部为生活污水。
粪便污水经化粪池处理与其它废水一起经室外污水管排至污水管网；水流雨水经收集后排至市政雨水管网。
（1）从这句纯粹的话中，我们可以看出本楼楼之内内的生活污水排放系统并不复杂，确实是按照设计规范所做。
具有基本识图能力就能识读本图的生活污水系统。
（2）回顾设计说明中的设计范围：“2.水表井与城市给水管的连接管段、办公楼室外最末一座雨水检查井与城市雨水管的连接管和不属本院烧烤炉设计范围。
”我们在后续的识图过程中，能看见这个范围的约束。
图2.24生活污水系统原理图分区识图二、生活污水系统的A区识图1.A区系统简化在通读A区系统(W-1系统)之后，发现从2层开始一直到14层，图纸上表达出了一个意思：WL-1立管从上至下，层楼楼层的排水横管构造就一样，设计图上仅表达了第14层的排水横管。

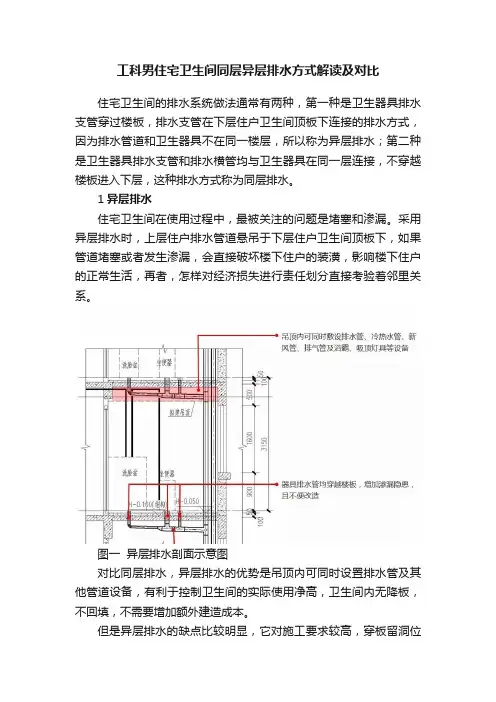

工科男住宅卫生间同层异层排水方式解读及对比住宅卫生间的排水系统做法通常有两种，第一种是卫生器具排水支管穿过楼板，排水支管在下层住户卫生间顶板下连接的排水方式，因为排水管道和卫生器具不在同一楼层，所以称为异层排水；第二种是卫生器具排水支管和排水横管均与卫生器具在同一层连接，不穿越楼板进入下层，这种排水方式称为同层排水。
1异层排水住宅卫生间在使用过程中，最被关注的问题是堵塞和渗漏。
采用异层排水时，上层住户排水管道悬吊于下层住户卫生间顶板下，如果管道堵塞或者发生渗漏，会直接破坏楼下住户的装潢，影响楼下住户的正常生活，再者，怎样对经济损失进行责任划分直接考验着邻里关系。
图一异层排水剖面示意图对比同层排水，异层排水的优势是吊顶内可同时设置排水管及其他管道设备，有利于控制卫生间的实际使用净高，卫生间内无降板，不回填，不需要增加额外建造成本。
但是异层排水的缺点比较明显，它对施工要求较高，穿板留洞位置必须准确，如果需要后期改造及检修，容易与楼下住户产生纠纷。
2同层排水相较于异层排水，同层排水管道敷设在本户产权空间以内，便于住户改造卫生间布局，产权也很明晰，避免堵塞和渗漏等管道问题影响下层住户。
同层排水根据降板的区域和高度不同又分为四类，一是传统降板同层排水，二是局部降板同层排水，三是微降板同层排水，四是墙排式同层排水。
1、传统全降板同层排水传统全降板即卫生间楼板整体下降，本层冷热水管、浴霸等管道设备需在上层下降的卫生间楼板下方设置，影响本层卫生间实际可使用净高。
图二传统全降板同层排水剖面示意图采用全降板同层排水，本户器具排水管道设于本户卫生间楼板整体下降形成的沉箱内，易于住户改造，后期管道渗漏及检修不会影响其他住户，排水噪音比较小。
但检修时将破坏本户卫生间地面装饰材料及防水层，代价比较大。
而卫生间整体降板、整体回填，结构荷载加大，结构板面及建筑完成面各需要做一道防水层及找平层，土建施工难度及成本均较异层排水要高；且需额外设置沉箱排水设施。
【识图教程】手把手教你，水电排水如何识图？
图文教程：第一步，学习看图例图例通常可以在设计总说明里面，这和电施图纸是差不多的！这些都是图例，清楚的标着管道、地漏等、、、第二步，学看平面图这是排水立管平面图，清楚的标志着所有排水立管所在的位置，并用编号标志着平面图中，WL-为污水立管，NL-为空调冷凝水立管，TL-为透气立管，YL-为雨水立管，-后面是立管的编号（有些设置编号可能是相同的）
图文教程：
第一步，学习看图例
图例通常可以在设计总说明里面，这和电施图纸是差不多的！
这些都是图例，清楚的标着管道、地漏等、、、
第二步，学看平面图
这是排水立管平面图，清楚的标志着所有排水立管所在的位置，
并用编号标志着
平面图中，WL-为污水立管，NL-为空调冷凝水立管，TL-为透气立管，YL-为雨水立管，-后面是立管的编号（有些设置编号可能是相同的）
第三步，学看系统图
首先，在排水平面图中找出其中一条立管的编号
例如，WL-7这根厨房污水立管，要记住这管的编号，然后打开排水系统图找到这根管的立管做法
在系统图中，可以知道排水立管的大小，检查口所在楼层，这里还标着检查口高度！
第四步，学看大样图
大样图是最终，最详细的做法，大样图里标志着三通口的走向，支管做法，以及三通口的高度等具体信息
还有一些没标志清楚的三通口高度，我们通常都是做在离楼板下20厘米!
排水水电收藏分享。

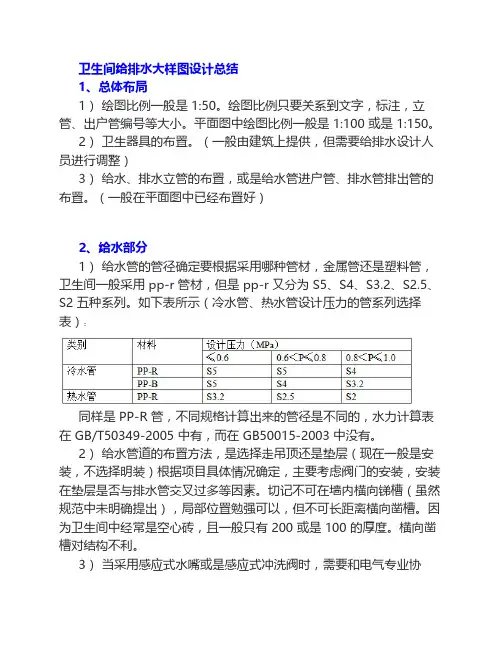

卫生间给排水大样图设计总结1、总体布局1） 绘图比例一般是 1:50。
绘图比例只要关系到文字，标注，立管、出户管编号等大小。
平面图中绘图比例一般是 1:100 或是 1:150。
2） 卫生器具的布置。
（一般由建筑上提供，但需要给排水设计人员进行调整）3） 给水、排水立管的布置，或是给水管进户管、排水管排出管的布置。
（一般在平面图中已经布置好）2、给水部分1） 给水管的管径确定要根据采用哪种管材，金属管还是塑料管，卫生间一般采用 pp-r 管材，但是 pp-r 又分为 S5、S4、S3.2、S2.5、S2 五种系列。
如下表所示（冷水管、热水管设计压力的管系列选择表）：同样是 PP-R 管，不同规格计算出来的管径是不同的，水力计算表在 GB/T50349-2005 中有，而在 GB50015-2003 中没有。
2） 给水管道的布置方法，是选择走吊顶还是垫层（现在一般是安装，不选择明装）根据项目具体情况确定，主要考虑阀门的安装，安装在垫层是否与排水管交叉过多等因素。
切记不可在墙内横向锑槽（虽然规范中未明确提出），局部位置勉强可以，但不可长距离横向凿槽。
因为卫生间中经常是空心砖，且一般只有 200 或是 100 的厚度。
横向凿槽对结构不利。
3） 当采用感应式水嘴或是感应式冲洗阀时，需要和电气专业协调。
感应式有交流电、水力发电和干电池（不用与电气专业协调，但是换电池麻烦）的三种形式。
4） 卫生间给水点的标高也是要参考标准图集 09S304 中数据，但是其中数据繁多，不同厂家数据不同，现在列出中国建筑设计研究院主编，中国建筑工业出版社出版的《建筑给水排水设计手册》中数据，如下表所示（卫生器具给水配件安装高度表）3、排水部分1） 不同卫生器具排水点离墙距离是不同的。
需要参考标准图集09S304，但是标准图集中的“坑距”也是根据不同的厂家产品而定的，并非一个统一值。
坑距本身应该是业主确定了使用什么卫生器具，再定坑距（但资料往往缺乏，难以实现）。
厕所水箱排水原理动画演示在现代生活中，厕所是我们每天都会使用的设施之一。
而使厕所能够正常运作的一个重要组成部分就是水箱。
水箱的排水原理是如何工作的呢？通过动画演示，我们可以更加直观地了解和理解厕所水箱的排水原理。
动画演示开始时，我们可以看到一个标准的厕所水箱，它通常位于马桶的后方。
水箱里装有一定量的水，当我们按下冲水按钮时，排水过程就会启动。
在排水开始时，水箱内的水通过一个称为进水阀的机构流入马桶碗内。
进水阀会在适当的水位时自动关闭，以保持水箱内的水位在合适的范围内。
接下来，在排水阶段，进水阀关闭，而另一个机构称为排水阀则开始开启。
排水阀是连接到马桶下方的排水管道的一个开关装置。
一旦排水阀打开，水箱内的水就会通过排水管道流入下水道系统。
随着水从水箱流入排水管道，马桶内的水位开始下降。
这时，污水和废物会从马桶碗底部进入排水管道，并随水一同流入下水道。
这个过程会一直持续，直到水箱内的水完全排空。
动画演示的最后，我们可以看到排水阀关闭，进水阀再次打开，水箱内的水重新充满，准备下一次的冲水，这样一个完整的排水过程就完成了。
通过这个动画演示，我们可以清晰地了解厕所水箱排水的过程。
进水阀和排水阀的相互配合使得水箱能够完成排水工作。
排水过程的结束后，水箱中的水会重新充满，为下一次冲水做好准备。
厕所水箱的排水原理虽然看似简单，但却是一个确保我们能够正常使用厕所的重要环节。
只有了解了水箱的排水原理，我们才能更好地使用和维护厕所设施，并确保其正常运作。
通过这个动画演示，我们希望您对厕所水箱的排水原理有了更深入的了解。
以下是我们的演示视频，以帮助您更好地理解厕所水箱的排水原理。
（这里是动画演示视频）希望这个动画演示对您有所帮助，如果您有任何问题或需要进一步了解，请随时联系我们。
感谢您的观看！注意：以上内容为文章正文，未包含标题、网址链接等其他无关信息。
