Low-E玻璃及其膜面位置的判别方法

Low-E 玻璃镀膜面位置，对中空玻璃性能的影响有多大？本文主要分析了Low-E 玻璃镀膜面放置位置不同时，对Low-E中空玻璃尤其三玻Low-E 中空玻璃的U值、遮阳系数的影响，并对Low-E 玻璃e值、U值、遮阳系数的相应关系，及中空玻璃充填惰性气体后玻璃U值的变化进行了探讨，以期为节能门窗设计提供了Low-E玻璃的使用方法。

随着天津地区建筑节能向第四步节能目标推进，对门窗的节能性能要求也越来越高，今后的门窗U值要求在2.0 W/(m2·K〕～1.8W/(m2·K〕左右，要想提高门窗的节能性能，玻璃的选用是很重要的一环。

目前使用的中空玻璃品种，多数为双玻中空、三玻中空、双玻Low-E 中空等产品。

随着对门窗节能性能要求的提升，门窗用中空玻璃的配置也向双玻Low-E 中空〔离线、双银〕、三玻Low-E中空、三玻双片Low-E 或采用暖边、充气等技术方向发展，玻璃的节能性能将得到显著的提升。

Low-E 玻璃的选用越来越被人们所重视，其产品系列、规格、品种越来越细化，针对不同的节能性能要求，出现了更多的新产品。

Low-E 玻璃的特性Low-E 玻璃〔又称低辐射镀膜玻璃〕是Low Emissivity Glass 的简称，是在玻璃外表镀上多层金属或其他化合物组成的膜系产品。

该产品对可见光有较高的透射率，对红外线〔尤其是中远红外〕有很高的反射率，具有良好的隔热性能。

可以起到控制阳光、节约能源、控制调节热量及改善环境的作用。

普通玻璃的外表辐射率e 在0.84 左右，在线Low-E 玻璃的外表辐射率一般在0.25 以下。

这种厚度在80nm～90nm的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外辐射反射回去，所以Low-E 玻璃具有良好的阻隔热辐射透过的作用。

太阳的辐射光线，能大部分通过中空玻璃透射到室内,给我们的生活带来了光明和温暖。

室内的物品会因自身温暖的温度而发生再辐射〔长波〕，又将一定的热量通过中空玻璃而传递到室外。

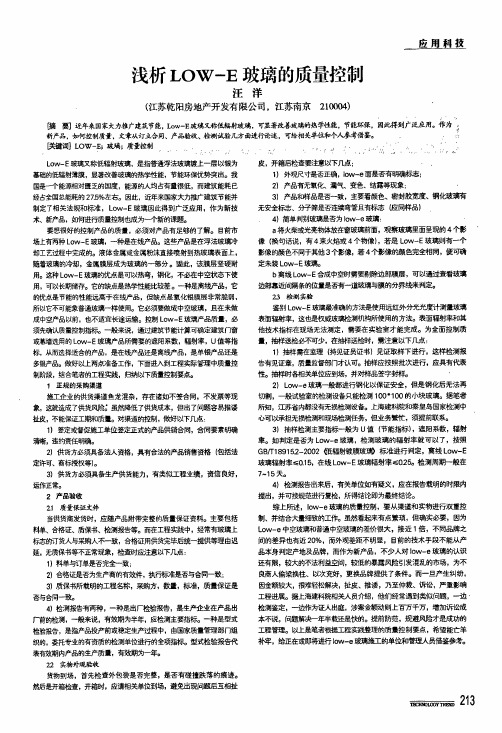

浅析L O W-E玻璃的质量控制应用科技汪洋(江苏乾阳房地产开发有限公司，江苏南京210004)’，，7 E}{鲁要】近年来国家大力推广建筑节能，L ow—E玻璃又称低辐射啵璃，可显著改善玻璃的热学性能，节能环保。

因此得到广泛应用。

作为j 新产品，如何控制质量，文章从订立合同、产品验收、检测试验几方面进行论述，可给相关单位和个^参考借鉴。

：；嬲]LOW—E；gg；质量控制…．√…，．+?一，√，h。

一√0。

‘-』，：、L ow—E玻璃又称低辐射玻璃，是指普通浮法玻璃镀上～层以银为基础的低辐射薄膜，显著改善玻璃的热学性能，节能环保优势突出。

我国是—个能源相对匮乏的国度，能源的人均占有量t l Y t E，而建筑能耗已经占全国总能耗的27．5％左右。

因此，近年来国家大力推广建筑节能并制定了相关法规和标准，Low—E玻璃因此得到广泛应用，作为新技术、新产品，如何进行质量控制也成为—个新的课题。

要想很好的控制产品的质量，必须对产品有足够的了解。

目前市场上有两种L ow—E玻璃，一种是在线产品。

这些产品是在浮法玻璃冷却工艺过程中完成的。

液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的—部分。

固此，该膜层坚硬耐用。

这种Low—E玻璃的优点是可以热弯，钢化，不必在中空状态下使用，可以长斯储存。

它的缺点是热学性能比较差。

一种是离线产品，它的优点是节能的性能远高于在线产品，但缺点是氧化银膜层非常脆弱，所以它不可能象普通玻璃一样使用。

它必须要做成中空玻璃，且在未做成中空产品以前，也不适宜长途运输。

控制L ow—E玻璃产品质量，必须先确认质量控制指标。

一般来说，通过建筑节能计算可确定建筑门窗或幕墙选用的L ow—E玻璃产品所需要的遮阳系数，辐射率，U值等指标，从而选择适合的产品，是在线产品还是离线产品，是单银产品还是多银产品。

做好以上两点准备工作，下面迸^到工程实际管理中质量控制阶段，结合笔者的工程实践，归纳以下质量控制要点。

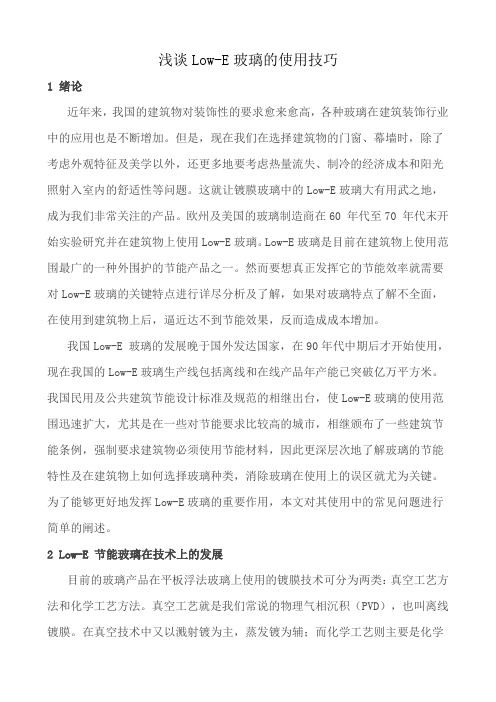

浅谈Low-E玻璃的使用技巧1 绪论近年来，我国的建筑物对装饰性的要求愈来愈高，各种玻璃在建筑装饰行业中的应用也是不断增加。

但是，现在我们在选择建筑物的门窗、幕墙时，除了考虑外观特征及美学以外，还更多地要考虑热量流失、制冷的经济成本和阳光照射入室内的舒适性等问题。

这就让镀膜玻璃中的Low-E玻璃大有用武之地，成为我们非常关注的产品。

欧州及美国的玻璃制造商在60 年代至70 年代末开始实验研究并在建筑物上使用Low-E玻璃。

Low-E玻璃是目前在建筑物上使用范围最广的一种外围护的节能产品之一。

然而要想真正发挥它的节能效率就需要对Low-E玻璃的关键特点进行详尽分析及了解，如果对玻璃特点了解不全面，在使用到建筑物上后，逼近达不到节能效果，反而造成成本增加。

我国Low-E 玻璃的发展晚于国外发达国家，在90年代中期后才开始使用，现在我国的Low-E玻璃生产线包括离线和在线产品年产能已突破亿万平方米。

我国民用及公共建筑节能设计标准及规范的相继出台，使Low-E玻璃的使用范围迅速扩大，尤其是在一些对节能要求比较高的城市，相继颁布了一些建筑节能条例，强制要求建筑物必须使用节能材料，因此更深层次地了解玻璃的节能特性及在建筑物上如何选择玻璃种类，消除玻璃在使用上的误区就尤为关键。

为了能够更好地发挥Low-E玻璃的重要作用，本文对其使用中的常见问题进行简单的阐述。

2 Low-E 节能玻璃在技术上的发展目前的玻璃产品在平板浮法玻璃上使用的镀膜技术可分为两类：真空工艺方法和化学工艺方法。

真空工艺就是我们常说的物理气相沉积（PVD），也叫离线镀膜。

在真空技术中又以溅射镀为主，蒸发镀为辅；而化学工艺则主要是化学沉积（CD），也就是热解技术，常用的有化学气相沉积、液态热喷涂和粉末热喷涂等，大都是在线镀膜法生产，溶胶凝胶镀膜技术也属于化学法，现在已经很少使用此技术。

3 正确认识Low-E 玻璃的作用目前Low-E 玻璃得到广大用户的青睐是由于其独特的红外反射作用和较高的可见光透过率，但是只有正确认识和使用才能达到预期的目的。

Low-E膜位于中空玻璃的2#、3#面之比较伴随着经济的发展和人们环保意识的加强，国家出台了《公共建筑节能设计标准》，使《节能法》在建筑节能中得到了实实在在的支撑和落实。

Low-E中空玻璃是目前保温性能最好的透明建筑材料，Low-E中空在节能保温的同时，还具有隔声降噪、防结露等多重功能。

所以它在现代建筑中广泛使用，在北京、天津等地已经进入民用住宅等所有采暖的建筑中。

Low-E膜大多采用真空磁控溅射工艺镀制而成，当加工组装成中空玻璃时，膜层须放置在中空玻璃的密封腔内。

对于由两片玻璃组成的中空玻璃而言，共有四个表面，从室外到室内依次为1#、2#、3#、4#面，即室外面为1#面，室内为4#面。

Low-E膜只能位于2#和3#面。

Low-E膜是在热反射膜之后出现的，由于Low-E膜最初只有高透型的产品，功能上只能仅仅阻隔长波红外线，不具备遮阳功能，且用于寒冷的欧洲及北美，那时的Low-E膜被设计在离热源最近的位置，可在第一时间将热量反射回室内，故那时的Low-E膜（高透型）都是在3#面。

甚至在北京的一些建筑同时采用2#热反射和3#Low-E膜的中空玻璃配置。

南玻是我国第一家从事工程玻璃镀膜的公司，根据我国的地理情况和使用特点，开发了遮阳型Low-E膜、双银Low-E膜、可热弯可钢化Low-E膜等多种Low-E镀膜新品种，产品质量、性能都达到了国际先进水平。

同时为客户提供全面的玻璃选则方案和技术支持。

Low-E膜位于2#和3#面的差别主要有以下两方面的差异：1、节能的差别当Low-E膜位于2#面时，遮阳系数较低，比3# 时节能15% ～20%；夏天的U值也低。

冬天的U值则一样。

总之，Low-E膜位于2#面比3#面可多节能20%左右。

节能参数计算附后。

2、外观颜色的差别需要引起注意的是，Low-E膜位于这两个不同的面所造成的外观颜色效果截然不同，不同型号的Low-E玻璃所具有的这种颜色效果区别很大。

对有反射颜色的Low-E玻璃（无色的CES11品种除外），位于第2#面的外观效果具有镀膜玻璃的质感，而位于第3#面则没有这种效果。

Low-e玻璃鉴别在玻璃的一面用红外灯（浴霸灯）照射，从另一面用手去感受是否有灼热感。

有则不是Low-E，只有轻微热度则是。

Low-E中空玻璃可以阻挡80％的红外线辐射，这是它必须具备的基本性能。

没有红外灯可用高瓦数的白炽灯替代，但需用普通玻璃做对比试验。

其他鉴别方法：(其实通过万能表是测试一下电流就知道了 low-e就是一层金属膜 )1、单片的Low-E好鉴别，只要用万用表测玻璃表面电阻，如果是几十欧姆（与测量笔尖的间距有关），就是Low-E。

2、没有窗框的中空玻璃，比如幕墙玻璃，如果是用的在线Low-E玻璃，可以在玻璃边部未沾上密封胶的地方使用万用表测量。

如是离线Low-E就无法这样测量，因为边部的Low-E 膜已经除去了，此时可观察一下是否有除膜的痕迹。

;3、用打火机火焰看影子的办法不准确，仅仅能在已知是Low-E中空玻璃的情况下，粗略判别膜面的位置。

4 最准确的办法，既能判别是否Low-E中空，又能判别是高质量Low-E还是低质量Low-E 的方法——砸掉玻璃测表面电阻或光谱数据1、建筑隔热玻璃贴膜(怎样识别玻璃LOW-E膜和阳光控制膜 ) 建筑隔热膜以节能为主要目的，附带隔紫外线和安全防爆功能，这种建筑隔热膜类分为热反射膜和低辐射膜。

热反射膜（又称阳光控制膜）贴在玻璃表面使房内能透过一定量的可见光，高红外线反射率IR，低太阳能热量获得系数SHGC，在炎热的夏季能保持室内温度不会升高太多，从而降低室内空调用电费用。

低辐射膜（又称LOW-E膜）能透过一定量的短波太阳辐射能，使太阳辐射热（近红外线）进入室内，同时又能将90%以上的室内物体热源（如暖气设备）辐射的长波红外线（远红外线）反射回室内，因此在寒冷地区采暖建筑中使用可起到保温节能的明显效果。

光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。

按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。

如何识别Low—E随着建筑节能工作的不断深入与发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。

2006年，全国Low-E玻璃的产量预计超过800万平方米，并且还将在今后保持高速的增长态势。

由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。

随着Low-E玻璃的普及，越来越多的人对如何正确鉴别Low-E玻璃提出疑问。

实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。

光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。

按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。

但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。

同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。

在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。

目前国内市场上单片Low-E 的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。

这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。

导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。

普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。

Low-E玻璃表面的方块电阻值一般会在20欧姆以下。

利用这一特性我们可以快速地进行鉴别。

玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。

钢化玻璃、中空玻璃、夹胶玻璃、low-e玻璃区分（⼀）6⽉初公司展厅⼀直在装修，上周随着最后⼀批展厅玻璃到⼚，公司在加班加点中布置新展厅，全新的布局，全新的产品，萌新内⼼有点⼩激动......⾼兴之余今天给⼤家扫盲扫盲家装玻璃，希望⼤家在装修时能够对玻璃的认识有所了解；⿊⾊极简的展厅风格，⼭⽔墨画⼀体，古现代结合，巴博欧伴侣⾏，天地合1.什么是浮法玻璃？浮法玻璃指⽤浮法⼯艺⽣产的平板玻璃，这种⼯艺可制造出⾼质量且成本相对低廉的平板玻璃。

熔融玻璃从池窑中连续流⼊并漂浮在经氮⽓和氢⽓保护下的液态⾦属锡表⾯上，在重⼒和表⾯张⼒的作⽤下，玻璃液在锡液⾯上铺开、摊平、形成上下表⾯平整、硬化、冷却后被引上过渡辊台。

辊台的辊⼦转动，把玻璃带拉出锡槽进⼊退⽕窑，经退⽕、切裁，就得到平板玻璃产品。

与传统的垂直引上法或平拉法、压延法相⽐，浮法⼯艺具有⾼效率、成品利⽤率⾼、⽣产线的规模不受成形⽅法的限制、单位产品的能耗低等优点。

⼀般会采⽤5mm、6mm玻璃原⽚是指平板玻璃⼚⽣产的固定尺⼨的玻璃，所以没有做任何处理的浮法玻璃为原⽚玻璃或者退⽕玻璃，⼀般玻璃原⽚⼚由于⼯业化连续⽣产及储存、运输的实际需要，玻璃被切割为下列常⽤尺⼨3300x6100，3300x2700，3300x2400，3300x2100，3660x2440（单位：mm），终端⽤户对玻璃尺⼨的需求是各种各样的，因此深加⼯⼚会从玻璃原⽚⼚进⾏采购，再进⾏处理、改裁形成最终的成品。

2.什么是钢化玻璃？什么是半钢化玻璃？什么是弯钢化玻璃？a.将浮法玻璃通过⾼温（650℃，开始软化），在⽤风急速淬冷，其内部分⼦结构发⽣巨⼤变化，因此形成表层有均匀强⼤的压应⼒，内部具有均匀强⼤的张应⼒，使玻璃的机械强度数倍增加，这种玻璃即为钢化玻璃；钢化玻璃的强度⼀般是普通浮法玻璃的4倍，钢化玻璃在破裂时锁⽚呈颗粒状，因此也会⽤做安全玻璃使⽤，国家标准规定50mm*50mm平⽅内的破碎颗粒数达到40粒以上；b.半钢化玻璃的⼯艺⽅法与钢化玻璃类似，只是再冷却时候速度较慢，因此形成的表⾯应⼒⼩于钢化玻璃。

建筑用lowe玻璃检验标准
建筑用Low-E玻璃的检验标准主要包括以下两个方面：
1. 远红外分光光度计测量法：这是最准确的方法，通过使用远红外分光光度计测量玻璃表面的辐射率进行判定。

根据GB/《低辐射镀膜玻璃》标准，离线Low-E玻璃的辐射率应小于等于，在线Low-E玻璃的辐射率应小于等于。

但这种方法只能用于检测小块的单片玻璃，对于中空玻璃，需要将其拆解成单片玻璃后进行检测。

同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。

2. 接触测量电阻方法：使用万用表的电阻档或电阻表测量玻璃表面的导通电阻值。

将万用表笔尖置于玻璃表面，正负笔尖相距1cm左右，若显示玻璃
电阻小于20欧姆，则镀膜层为LOW-E膜层；若大于20欧姆，则膜层为阳光控制膜（非LOW-E膜）；若电阻值为无穷大，则玻璃为非镀膜面。

电阻越低说明LOW-E对红外反射效果越好。

但此方法需用力接触表面，容易造成LOW-E表面损伤，从而破坏玻璃的LOW-E功能。

此外，还有其他检验方法如图像辨别方法、热力感应法、专业仪器测量方法等。

以上内容仅供参考，如需更多信息，建议查阅Low-E玻璃相关书籍或咨询建筑行业专业人士。
