传动链的种类及特点介绍

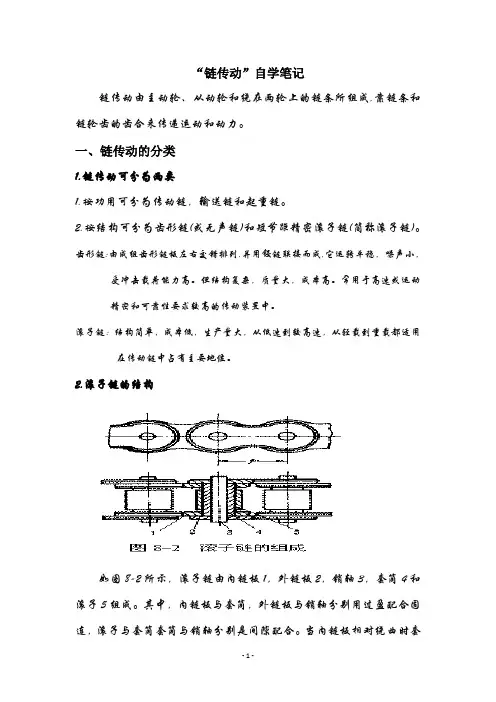

“链传动”自学笔记链传动由主动轮、从动轮和绕在两轮上的链条所组成,靠链条和链轮齿的齿合来传递运动和动力。

一、链传动的分类1.链传动可分为两类1.按功用可分为传动链，输送链和起重链。

2.按结构可分为齿形链(或无声链)和短节距精密滚子链(简称滚子链)。

齿形链:由成组齿形链板左右交错排列,并用铰链联接而成,它运转平稳，噪声小，受冲击载荷能力高。

但结构复杂，质量大，成本高。

常用于高速或运动精密和可靠性要求较高的传动装置中。

滚子链：结构简单，成本低，生产量大，从低速到较高速，从轻载到重载都适用在传动链中占有主要地位。

2.滚子链的结构如图8-2所示，滚子链由内链板1，外链板2，销轴3，套筒4和滚子5组成。

其中，内链板与套筒，外链板与销轴分别用过盈配合固连，滚子与套筒套筒与销轴分别是间隙配合。

当内链板相对绕曲时套筒可绕销轴自由转动。

为了减小链子与齿轮的磨檫，链板一般制成“8”形。

3.滚子链的标准链条上相邻两销轴中心的距离称为节距,用p 表示，节距是链传动的重要参数。

节距p 越大，链的各部分尺寸和重量也越大,承载能力越高，且在链轮齿数一定时，链轮尺寸和重量随之增大。

因此，设计时在保证承载能力的前提下，应尽量采取较小的节距。

载荷较大时可选用双排链（图9-4）或多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。

链条的长度用链节数表示，一般选用偶数链节，这样链的接头处可采用开口销或弹簧卡片来固定，如图9-5a 、b ）所示，前者用于大节距链，后者用于小节距链。

当链节为奇数时，需采用过渡链节如图9-5c ）所示。

由于过渡链节的链板受附加弯矩的作用，一般应避免采用。

GB/T1243-97规定滚子链分为A 、B 系列，其中A 系列较为常用，其主要参数如表9-1所示。

表中链号和相应的国际标准号一致，链号图9-3滚子链图9-4 双排滚子链乘以25.4/16mm即为节距值。

a) b) c)图9-5 滚子链接头形式表9-1 A系列滚子链的基本参数和尺寸(GB/T1243-97)链号节距p(mm)排距P t(mm)滚子外径d1(mm)内链节内宽b1(mm)销轴直径d2(mm)内链板高度h2(mm)单排极限拉伸载荷F Q（KN）单排每米质量q(kg/m)08A 12.70 14.38 7.92 7.85 3.98 12.07 13.8 0.6010A 15.875 18.11 10.16 9.40 5.09 15.09 21.8 1.0012A 19.05 22.78 11.91 12.57 5.96 18.08 31.1 1.5016A 25.40 29.29 15.88 15.75 7.94 24.13 55.6 2.6020A 31.75 35.76 19.05 18.90 9.54 30.18 86.7 3.8024A 38.10 45.44 22.23 25.22 11.11 36.20 124.6 5.6028A 44.45 48.87 25.40 25.22 12.71 42.24 169.0 7.5032A 50.80 58.55 28.58 31.55 14.29 48.26 222.4 10.1040A 63.50 71.55 39.68 37.85 19.85 60.33 347.0 16.1048A 76.20 87.83 47.63 47.35 23.81 72.39 500.4 22.60 滚子链的标记为：链号—排数—链节数标准号。

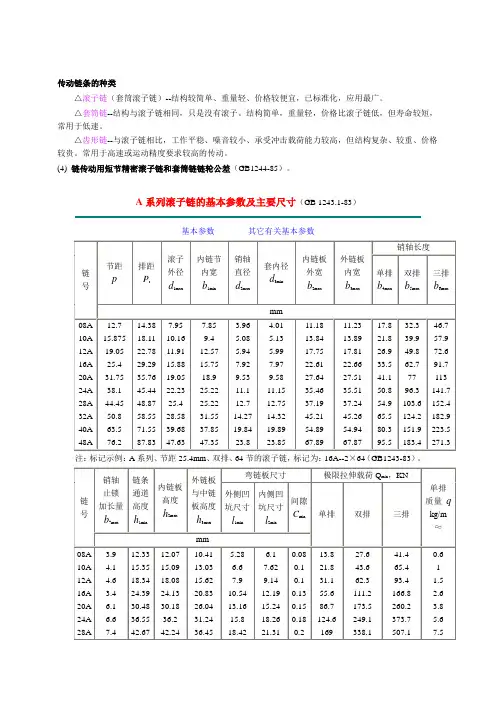

传动链条的种类
△滚子链（套筒滚子链）--结构较简单、重量轻、价格较便宜，已标准化，应用最广。

△套筒链--结构与滚子链相同，只是没有滚子。

结构简单，重量轻，价格比滚子链低，但寿命较短，常用于低速。

△齿形链--与滚子链相比，工作平稳、噪音较小、承受冲击载荷能力较高，但结构复杂、较重、价格较贵。

常用于高速或运动精度要求较高的传动。

(4)链传动用短节精密滚子链和套筒链链轮公差（GB1244-85）。

A系列滚子链的基本参数及主要尺寸（GB 1243.1-83）
基本参数其它有关基本参数
注：
标记示例：A系列、节距25.4mm、双排、64节的滚子链，标记为：16A--2×64（GB1243-83）。

注：标记示例：A系列、节距25.4mm、双排、64节的滚子链，标记为：16A--2×64（GB1243--83）。

B系列滚子链的基本参数及主要尺寸（GB 1243.1-83）
基本参数其它有关基本参数
注：标记示例：B系列、节距12.7mm、单排、87节的滚子链，标记为：08B--1×87（GB1243.1-83）。

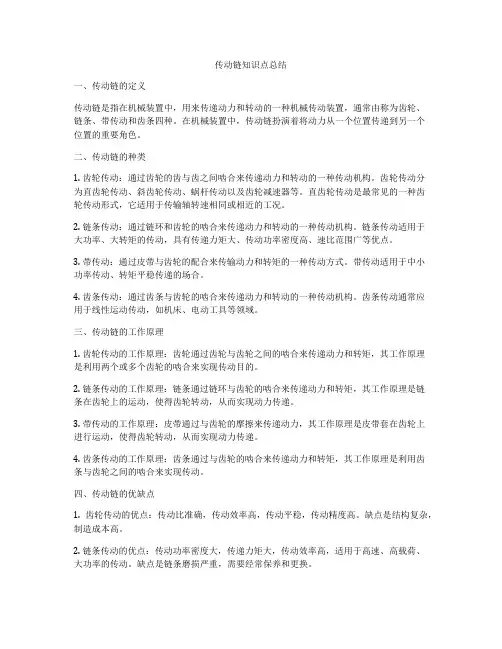

传动链知识点总结一、传动链的定义传动链是指在机械装置中，用来传递动力和转动的一种机械传动装置，通常由称为齿轮、链条、带传动和齿条四种。

在机械装置中，传动链扮演着将动力从一个位置传递到另一个位置的重要角色。

二、传动链的种类1. 齿轮传动：通过齿轮的齿与齿之间啮合来传递动力和转动的一种传动机构。

齿轮传动分为直齿轮传动、斜齿轮传动、蜗杆传动以及齿轮减速器等。

直齿轮传动是最常见的一种齿轮传动形式，它适用于传输轴转速相同或相近的工况。

2. 链条传动：通过链环和齿轮的啮合来传递动力和转动的一种传动机构。

链条传动适用于大功率、大转矩的传动，具有传递力矩大、传动功率密度高、速比范围广等优点。

3. 带传动：通过皮带与齿轮的配合来传输动力和转矩的一种传动方式。

带传动适用于中小功率传动、转矩平稳传递的场合。

4. 齿条传动：通过齿条与齿轮的啮合来传递动力和转动的一种传动机构。

齿条传动通常应用于线性运动传动，如机床、电动工具等领域。

三、传动链的工作原理1. 齿轮传动的工作原理：齿轮通过齿轮与齿轮之间的啮合来传递动力和转矩，其工作原理是利用两个或多个齿轮的啮合来实现传动目的。

2. 链条传动的工作原理：链条通过链环与齿轮的啮合来传递动力和转矩，其工作原理是链条在齿轮上的运动，使得齿轮转动，从而实现动力传递。

3. 带传动的工作原理：皮带通过与齿轮的摩擦来传递动力，其工作原理是皮带套在齿轮上进行运动，使得齿轮转动，从而实现动力传递。

4. 齿条传动的工作原理：齿条通过与齿轮的啮合来传递动力和转矩，其工作原理是利用齿条与齿轮之间的啮合来实现传动。

四、传动链的优缺点1. 齿轮传动的优点：传动比准确，传动效率高，传动平稳，传动精度高。

缺点是结构复杂，制造成本高。

2. 链条传动的优点：传动功率密度大，传递力矩大，传动效率高，适用于高速、高载荷、大功率的传动。

缺点是链条磨损严重，需要经常保养和更换。

3. 带传动的优点：传动平稳，减轻机械冲击，减少噪音，减小机械震动。

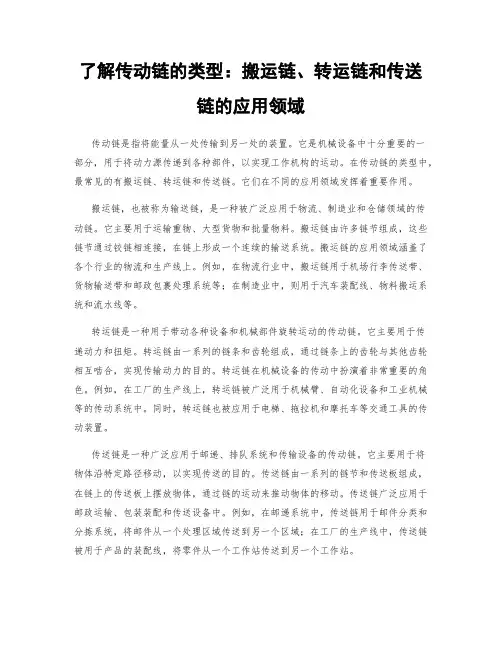

了解传动链的类型：搬运链、转运链和传送链的应用领域传动链是指将能量从一处传输到另一处的装置。

它是机械设备中十分重要的一部分，用于将动力源传递到各种部件，以实现工作机构的运动。

在传动链的类型中，最常见的有搬运链、转运链和传送链。

它们在不同的应用领域发挥着重要作用。

搬运链，也被称为输送链，是一种被广泛应用于物流、制造业和仓储领域的传动链。

它主要用于运输重物、大型货物和批量物料。

搬运链由许多链节组成，这些链节通过铰链相连接，在链上形成一个连续的输送系统。

搬运链的应用领域涵盖了各个行业的物流和生产线上。

例如，在物流行业中，搬运链用于机场行李传送带、货物输送带和邮政包裹处理系统等；在制造业中，则用于汽车装配线、物料搬运系统和流水线等。

转运链是一种用于带动各种设备和机械部件旋转运动的传动链。

它主要用于传递动力和扭矩。

转运链由一系列的链条和齿轮组成，通过链条上的齿轮与其他齿轮相互啮合，实现传输动力的目的。

转运链在机械设备的传动中扮演着非常重要的角色。

例如，在工厂的生产线上，转运链被广泛用于机械臂、自动化设备和工业机械等的传动系统中。

同时，转运链也被应用于电梯、拖拉机和摩托车等交通工具的传动装置。

传送链是一种广泛应用于邮递、排队系统和传输设备的传动链。

它主要用于将物体沿特定路径移动，以实现传送的目的。

传送链由一系列的链节和传送板组成，在链上的传送板上摆放物体，通过链的运动来推动物体的移动。

传送链广泛应用于邮政运输、包装装配和传送设备中。

例如，在邮递系统中，传送链用于邮件分类和分拣系统，将邮件从一个处理区域传送到另一个区域；在工厂的生产线中，传送链被用于产品的装配线，将零件从一个工作站传送到另一个工作站。

以上就是搬运链、转运链和传送链在不同应用领域的简要介绍。

它们分别在物流、制造业、仓储、自动化设备、交通工具、邮递系统和生产线等领域发挥着重要的作用。

它们通过将动力从一处传输到另一处，实现了物体的输送、旋转和传送，为各个领域的工作提供了便利和高效性。

链传动最常用于在距离较远的两个部件之间传输动力，但它们也可用于短距离。

它们是与联轴器、齿轮传动、皮带传动和动力丝杠一起使用的五种最常用的机械动力传输方法之一。

与其他方法相比，每种方法都有其优点和缺点，这意味着工程师在做出最终选择之前必须权衡利弊。

在本文中，我们将了解链传动及其各种类型。

它们是许多机器的重要组成部分，它们还可以用于传输电力以外的其他应用，以下是详细介绍。

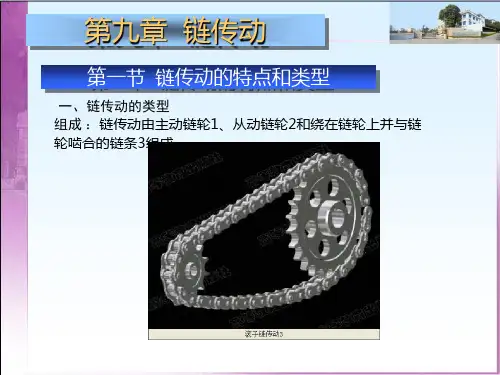

什么是链传动？链传动是一种机械动力传输系统，它使用链条将动力从一个地方传输到另一个地方。

传统的链条传动装置由两个或多个链轮和链条本身组成。

链节上的孔安装在链轮齿上。

当原动机旋转时，缠绕在轴链轮上的链条也随之旋转。

这将机械力施加到从动轴上，在此过程中传递机械动力。

与皮带传动相比，链传动的主要优点之一是由于其零滑动特性，因此可以保持恒定的速比。

动力传输没有滞后，因此，它可用作内燃机等应用中的正时链。

没有打滑也确保了高机械效率。

链传动的唯一损失是由于链节和链轮之间的摩擦。

与齿轮相比，链传动在工作距离方面更加通用。

当轴分开的距离大于齿轮的实际距离时，它们就会发挥作用。

链传动在不同距离上都很高效，同时仍然保持设置相当紧凑。

它们可用于短距离应用（例如自行车）和长距离应用（例如 5 层高的船用发动机）。

一条链条可以同时为多个轴提供动力。

链传动的类型由于可用于许多不同的机械应用，因此开发了多种不同的链传动设计。

根据我们选择的标准，它们可以分为不同的类别。

根据其功能进行分类时，链传动可分为三种主要类型。

•动力传动链传动•输送链传动•起重牵引链传动动力传动链传动这种链传动专门用于在两轴之间传递动力。

大多数产生动力的机器不能在同一个地方消耗它，例如带有电机的泵。

当链条用于此过程时，它们被称为动力传输链条。

常见的例子是自行车、农业机械、压缩机、发动机凸轮轴等。

所有这些应用都使用链传动进行动力传输。

输送链传动链传动的另一个常见应用是输送链。

输送机使用专为材料运输而设计的链传动。

机械设计基础认识链传动的基本特点链传动是机械传动中常见的一种形式，具有许多独特的特点和优势。

本文将介绍链传动的基本特点，包括传动方式、传动比、传动效率、传动精度和适用性等方面。

一、传动方式链传动通过链条将动力从一个轴传递到另一个轴，常见的链条有滚子链和平板链两种。

滚子链多用于重载和高速传动场合，平板链则适用于低速、轻载传动。

链传动具有传递动力平稳、无滑动等特点，适用于一些对运动精度要求较高的场合。

二、传动比链传动的传动比可以通过链轮的组合来实现。

链轮分为驱动链轮和从动链轮，通过不同大小的链轮组合，可以实现不同的传动比。

这使得链传动在实际应用中具有很大的灵活性，可以满足不同传动比要求的情况。

三、传动效率链传动的传动效率比较高，通常在95%以上。

这是因为链条接触面积大，摩擦损失相对较小。

但需要注意的是，随着链条磨损，传动效率会逐渐降低，因此需要定期检查和维护链条以确保传动效率。

四、传动精度链传动的传动精度较高，可以保持较稳定的传动比。

这是由于链条通过齿轮传动，齿轮的加工精度决定了传动的精度。

因此，在设计和制造链传动时，需要注意齿轮的加工精度和配合情况，以保证传动的精度和运动平稳性。

五、适用性链传动具有广泛的适用性，可以用于各种不同的工况和传动要求。

例如，链传动可以承受较大的载荷和转矩，适合用于重载传动。

此外，链条还具有一定的抗冲击和吸震性能，适用于一些工况复杂、震动较大的场合。

总结：综上所述，链传动是一种常见的机械传动形式，具有传动平稳、传动比灵活、传动效率高、传动精度高和适用性广泛等特点。

在机械设计中，根据具体的传动要求和工况特点，可以选择合适的链条和链轮组合，以满足不同的传动需求。

但在使用过程中，也需要注意链条的维护和检修，以确保传动效果和使用寿命。

链条的类型传动链有三种基本类型：①可延展性铁链；②套筒滚子链；③齿形链。

可延展性铁链是一种重载荷链，用在如煤炭拖动机构、升降机、传送带等上。

这种链的链环是通过钢销来连接。

钢销在链环的末端，链环被嵌入在一个衬套中，而衬套被固定在另一个链环的末端。

每个链环的一个末端的开钩与相邻的活络环的末端销轴相连接，一个环连接另一个环。

这种链在遭受侧滑动作用时不产生弯曲，因此即使链很长也不会产生分离。

这种链由钢制成，在某些情况下，难以对这种链进行润滑。

滚子链是很容易挠曲的，它通常以两排结构(或单排结构)、张力控制和某些挠性联轴器一起使用。

滚子链环是由末端的销子把相邻环中的销子连接在一起的钢环板和由销子、衬套支承的两个滚子组成，衬套在销子和滚子之间起着内支承作用，而滚子板支承滚子。

当链和链轮以滚动接触时，滚子将起减少摩擦的作用，同时滚子起到分隔链环末端的作用。

滚子链的速度范围和承载能力可分别达到25m/s和46kW，链尺寸将依赖于快速运转轴的速度；工作能力将通过链速、操作条件和动力来调节。

很明显，润滑不仅依赖于边带的设计和油槽的可靠性，而且也依赖于链张力和链轮误差。

当一种装置设计成能承载并使销与套之间的润滑膜能维持时，必须使供给的油在操作温度下能够渗透到摩擦面，如果这种链能得到正确润滑，那么拉伸链节磨损也就很慢。

换句话说,链轮磨损只能在链出现磨损时才出现，除非链暴露在外遇到灰尘、磨料，否则表面润滑不是太重要。

齿形链又称无声链，它是用销轴将多对具有60°角的工作面的链片组装在一起而成。

链片的工作面与链轮相啮合。

为防止链条在工作时从链轮上脱落，链条上装有内导片或外导片，啮合时导片与链轮上相应的导槽嵌合。

齿形链传动稳定、高效率，可正确地传递（没有滑动）运动和动力。

它适用于高速系统，某些设计速度超过25m/s。

它们适用于链轮长短同距。

要得到较好的效果，小链轮的齿最少要有21 个齿。

与光亮的钢滚子链相比，齿形链适用于速比为10：1 和速度大于3.5m/s的场合。

传动链的名词解释传动链是指用于将动力从一个部件传递到另一个部件的机械装置。

它是各种机械装置的核心组成部分，起到传输和转换力、转矩和速度的作用。

传动链在工业、交通运输、家用电器等领域有着广泛的应用。

传动链的基本概念和组成元素传动链由多个组成元素构成，主要包括传动轴、齿轮、链条和带，以及联结它们的连接件。

这些组成元素协同工作，将动力从一个部件传递到另一个部件，实现机械装置的运转。

1. 传动轴传动轴是传动链的核心部分，它是实现动力传递的基本构件。

传动轴一般由金属材料制成，具有一定的强度和刚度，能够承受一定的力和转矩。

传动轴通常采用圆柱形状，其外表面可用齿轮等装置进行联接。

2. 齿轮齿轮是传动链中常见的传动装置之一，用于传递转矩和速度。

齿轮通常由金属材料制成，具有相互啮合的齿和齿槽。

当一个齿轮转动时，它的齿会与另一个齿轮的齿槽相啮合，通过齿轮的相互转动，将动力传递到另一个部件。

3. 链条链条是一种以连接杆件为基础的传动装置，常用于链传动。

链条由一系列的链接件组成，每个链接件通过铰链相连，形成一个闭合的链环。

链条通过驱动装置的转动，使链环间的连接件和链轮共同工作，实现动力传递。

4. 带带是一种通过摩擦传递动力的传动装置，常用于带传动。

带一般由柔软的材料制成，如橡胶或聚合物。

带通过缠绕在两个相邻的轮齿上，并利用摩擦力传递动力。

传动链的工作原理和分类传动链的工作原理基于物体力学中的力和运动的基本原理。

通过合理设计传动链的各个组成元素，可以实现不同的传动方式，如直线传动、旋转传动和变速传动等。

1. 直线传动直线传动是指传动链将动力从一个部件传递到另一个部件时，它们之间的相对位置保持不变。

例如，在一台缝纫机中，传动链将动力从电机传递到缝纫机头部的针杆上，使针杆上的针通过上下运动来完成缝纫操作。

2. 旋转传动旋转传动是传动链将动力从一个部件传递到另一个部件时，它们之间的相对位置发生转动。

例如，在汽车中，传动链将发动机的动力传递到车轮上，通过轮胎与地面的摩擦力产生牵引力，从而实现汽车的运动。
