人民防空工程施工中常见质量通病讲课稿
- 格式：docx
- 大小：16.47 KB
- 文档页数：8
下载文档原格式
合集下载
人防施工常见问题演示课件ppt课件
于3米，净长不宜大于6米。 5.人防门、临战封堵洞口前吊钩漏
4.由于施工的需要对在施工中临时 性留的施工缝应参照后浇带的作法
，并宜增设止水钢板。(如下图)
5.墙体竖向钢筋未采用焊接或机械 连接，水平和竖向筋位置内外颠倒
。 6.墙体钢筋在底板和顶板中的锚固
长度不够。
7.人防墙体支模采用了带塑料套管 的拉杆(应采用设止水翼环的一次
性螺杆）。(如下图)
扎斜向钢筋。 2.直接受侧向冲击波的人防门、 悬板活门没有嵌入墙体（要求嵌入 墙体不小于300mm)，无法承受 对侧向冲击波破坏作用的防护。
3.外墙水平施工缝未采用止水钢板 ，水平施工缝高度不够（人防一般 要求不小于500mm),竖向施工缝 （后浇带、间歇式膨胀加强带）未 在缝中间加止水钢板，且止水钢板 应在底板、外墙、顶板间形成闭合 体；人防在同一个单元内不能留变
安装。 5.人防地下室有室外安全出入口 ，防震能力比普通地下室好。 6.人防甲、乙类防空地下室对覆
土均有要求。 7.人防专业设备必须在贵州省范
二．人防底板和基础施工 常见问题及处理方法
1.底板采用梁板体系的，由于 底板荷载主要是由下向上作用 ，当底板板顶标高和梁顶标高 相同时，板的上层钢筋放在梁 的主筋上面，但当平时不考虑 浮力，战时满足不考虑人防底
1.人防地下室是平战两用的，普 通地下室是专为平时使用。
2.人防地下室顶板和墙体都比普 通地下室更厚，更坚固，除满足 平时承重外，还要求承受一定的 冲击波和常规武器爆炸单片和爆 炸波的能力，人防地下室要求作 钢筋砼的底板，而普通地下室则
4.人防工程要求所有人防设备及 管线先安装预埋，不得后期开洞
人防工程施工常见问题解析
贵州省人民防空办公室设 计科研所： 杜茂军
4.由于施工的需要对在施工中临时 性留的施工缝应参照后浇带的作法
，并宜增设止水钢板。(如下图)
5.墙体竖向钢筋未采用焊接或机械 连接，水平和竖向筋位置内外颠倒
。 6.墙体钢筋在底板和顶板中的锚固
长度不够。
7.人防墙体支模采用了带塑料套管 的拉杆(应采用设止水翼环的一次
性螺杆）。(如下图)
扎斜向钢筋。 2.直接受侧向冲击波的人防门、 悬板活门没有嵌入墙体（要求嵌入 墙体不小于300mm)，无法承受 对侧向冲击波破坏作用的防护。
3.外墙水平施工缝未采用止水钢板 ，水平施工缝高度不够（人防一般 要求不小于500mm),竖向施工缝 （后浇带、间歇式膨胀加强带）未 在缝中间加止水钢板，且止水钢板 应在底板、外墙、顶板间形成闭合 体；人防在同一个单元内不能留变
安装。 5.人防地下室有室外安全出入口 ，防震能力比普通地下室好。 6.人防甲、乙类防空地下室对覆
土均有要求。 7.人防专业设备必须在贵州省范
二．人防底板和基础施工 常见问题及处理方法
1.底板采用梁板体系的，由于 底板荷载主要是由下向上作用 ，当底板板顶标高和梁顶标高 相同时，板的上层钢筋放在梁 的主筋上面，但当平时不考虑 浮力，战时满足不考虑人防底
1.人防地下室是平战两用的，普 通地下室是专为平时使用。
2.人防地下室顶板和墙体都比普 通地下室更厚，更坚固，除满足 平时承重外，还要求承受一定的 冲击波和常规武器爆炸单片和爆 炸波的能力，人防地下室要求作 钢筋砼的底板，而普通地下室则
4.人防工程要求所有人防设备及 管线先安装预埋，不得后期开洞
人防工程施工常见问题解析
贵州省人民防空办公室设 计科研所： 杜茂军
人防工程施工质量通病
人防工程施工质量通病发布时间:2012-03-22人防工程施工质量通病（土建施工阶段）（一）底板通病一现象：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在了梁的主筋上面。
分析：底板中板梁式结构的梁筋与板筋位置关系：上排双向板筋均应从梁的主筋下方穿过（图一）。
因为底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁。
图一地基反梁与底板上层钢筋位置关系防治措施：设计应考虑钢筋重叠放置时对保护层的影响，施工前正确理解图纸，按照正确的顺序布筋进行绑扎。
通病二现象：地基反梁钢筋绑扎施工时，受拉区钢筋和受压区钢筋配置反置，造成受拉区钢筋承载力不能满足设计要求。
分析：地基反梁与顶板梁受力情况相反，上部为受拉钢筋，下部为受压钢筋，一般平法表示地梁配筋如（图二），“B”表示下部钢筋、“T”表示上部钢筋，施工人员往往习惯性的将写在前面的理解为上部钢筋、写在后面的为下部钢筋，忽视了“B”和“T” 的区别，从而造成错误。
图二平法表示地梁配筋防治措施：在布筋前要正确的理解图纸，对图纸上的每个符号都要弄清楚。
通病三现象：钢筋混凝土墙门洞未按要求增设45°斜向加强筋，或虽然设置但是不符合要求。
分析：人防门的门框下部加强筋斜向45°插入底板（图三）。
在绑扎底板钢筋时没有考虑门框墙加强筋的留置，等绑扎墙筋时发现遗漏，这是底板已经浇筑，加强筋已经无法设置了。
图三门框墙洞口加强筋示意图防治措施：门框墙加强筋应在底板教导混凝土前按设计施工图及规范要求成型绑扎。
通病四现象：防护门槛钢筋绑扎错误分析：防护门门槛处钢筋规格大、钢筋密，施工不方便，容易施工不到位或绑扎错误。
防治措施：防护密闭门门槛箍筋应该闭口（图四），在箍筋拐角处应绑扎水平钢筋，水平筋应该锚固到门框墙中，并与门框钢筋绑扎牢靠。
图四门框箍筋绑扎通病五现象：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。
人防工程主体结构施工中常见的质量问题和处理分析
人防工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1．底板土建工程施工1)在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋不应放在梁的主筋上面。
由于底板上所承受的力是土体向上压力，因此上排双向板筋应从梁的主筋下方穿过。
2)人防门的门框插筋及门槛钢筋没按要求设置。
(1)人防门的门框插筋及门槛钢筋应在底板浇筑混凝土前按施工图及规范要求成形。
(2)防护密闭门的门槛箍筋应该闭口，捌角处应设置八字加强筋，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应锚固到门框墙中，并与门框墙插筋绑扎牢固。
3)人防门的门槛高度、门框墙宽度不够，无法安装门扇，影响使用功能。
人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。
人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。
4)人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。
防护密闭门的门框墙及门槛截面厚度最小尺寸不小于300mm。
两个防护单元间的门框墙及门槛截面厚度不小于500mm。
5)悬板活门、胶管活门的钢筋成型和绑扎不符合要求悬板活门、胶管活门的门槛箍筋(手枪箍)应该闭Cl，箍筋应拉住底板的下层钢筋。
6)人防门槛的施工不符合要求或活置式人防门门槛下没有设置钢筋。
人防门槛分活置式门槛与固定门槛，门槛箍筋均应闭口，拐角应设置八字加强筋。
活置式门槛应做两根梁，且梁间距为20—30mm，门槛高度应以建筑地坪为复核高度。
门槛水平筋应设置在竖向筋内侧。
活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。
当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层小于等于60mm时，门框角钢下部角钢的间距为150mm、‘P32的孔中穿钢筋锚固到底板中。
(注：活置式门槛在订货加工时应特别留意设计图纸中所选用的设计图号、规格、型号。
人防工程质量通病及防治

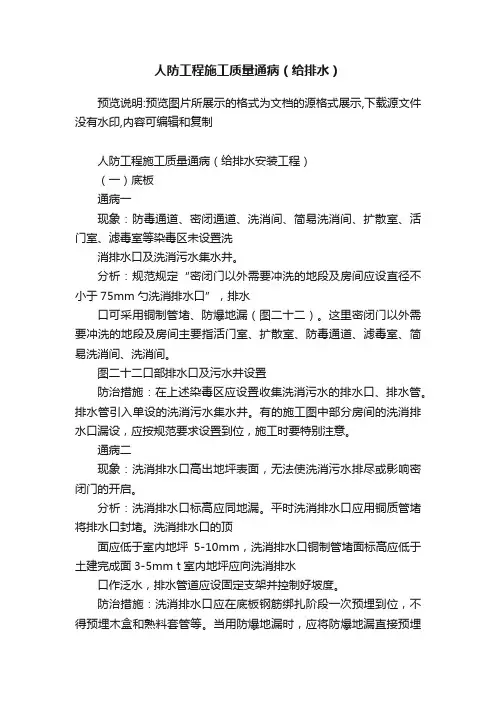

分析：规范规定“密闭门以外需要冲洗的地段及房间应设直径不小 于75mm的洗消排水口”，排水口可采用铜制管堵、防爆地漏（图 二十二）。这里密闭门以外需要冲洗的地段及房间主要指活门室、 扩散室、防毒通道、滤毒室、简易洗消间、洗消间。
防治措施：在上述染毒区应设置直径不小于75mm收集洗消污水的排 水口、排水管。排水管引入单设的洗消污水集水井。
通病问题：临战封堵预埋件的规格太小，没有和墙板中的预埋件焊 接。
防治措施：顶板中临战封堵预埋件的尺寸、预埋要求与墙板中预埋 件的要求相同。顶板中的预埋件应与墙板中的预埋件相互焊接。
给排水安装工程
1、底 板
通病问题：在防毒通道、密闭通道、洗消间、简易洗消间、扩散室、 活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。
通病问题：临空墙和密闭墙的穿墙螺杆处使用套管，破坏了人民防 空工程的防护密闭要求。
防治措施：临空墙和密闭墙的穿墙螺杆处不得使用套管，应使用中 间设止水片的穿墙螺杆，螺杆两头用限位片加以固定。
通病问题：临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠倒或 者临空墙在底板中的锚固长度不够。
防治措施：临空墙是指人防工程中一侧受核冲击波直接作用，另一 侧为人防内侧且临空的墙体。临空墙应该按照施工图配筋。现场 应重点检查临空墙的外侧与内侧钢筋的规格。这里的外侧和内侧 是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。外 侧钢筋应伸到板底后再向防护区内锚固，水平锚固段长度应满足 35d+墙厚。若底板较厚(≥1米)，临空墙钢筋可以锚固到板底。 相邻的两个防护单元之间隔墙的垂直钢筋应考虑双向锚固。由于 临空墙在底板中的锚固筋较长，水平锚固段必须与底板下层钢筋 绑扎牢固。
防治措施：临战封堵预埋件可使用角钢或钢板，角钢和钢 板后面都应该用钢筋锚固到混凝土中。当临战封堵部位 有下槛时，可使用角钢作为预埋件。角钢应与结构面平， 其长度同门洞宽。角钢宜采用∠80×80×8mm或 ∠100×100×l0mm。角钢应预埋在非防护区一侧，钢板 可使用在各种不同的结构形式中，宽度应满足封堵构件 的焊接要求，长度等于门洞的宽度，厚度不得小于l0mm。
防治措施：在上述染毒区应设置直径不小于75mm收集洗消污水的排 水口、排水管。排水管引入单设的洗消污水集水井。
通病问题：临战封堵预埋件的规格太小，没有和墙板中的预埋件焊 接。
防治措施：顶板中临战封堵预埋件的尺寸、预埋要求与墙板中预埋 件的要求相同。顶板中的预埋件应与墙板中的预埋件相互焊接。
给排水安装工程
1、底 板
通病问题：在防毒通道、密闭通道、洗消间、简易洗消间、扩散室、 活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。
通病问题：临空墙和密闭墙的穿墙螺杆处使用套管，破坏了人民防 空工程的防护密闭要求。
防治措施：临空墙和密闭墙的穿墙螺杆处不得使用套管，应使用中 间设止水片的穿墙螺杆，螺杆两头用限位片加以固定。
通病问题：临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠倒或 者临空墙在底板中的锚固长度不够。
防治措施：临空墙是指人防工程中一侧受核冲击波直接作用，另一 侧为人防内侧且临空的墙体。临空墙应该按照施工图配筋。现场 应重点检查临空墙的外侧与内侧钢筋的规格。这里的外侧和内侧 是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。外 侧钢筋应伸到板底后再向防护区内锚固，水平锚固段长度应满足 35d+墙厚。若底板较厚(≥1米)，临空墙钢筋可以锚固到板底。 相邻的两个防护单元之间隔墙的垂直钢筋应考虑双向锚固。由于 临空墙在底板中的锚固筋较长，水平锚固段必须与底板下层钢筋 绑扎牢固。
防治措施：临战封堵预埋件可使用角钢或钢板，角钢和钢 板后面都应该用钢筋锚固到混凝土中。当临战封堵部位 有下槛时，可使用角钢作为预埋件。角钢应与结构面平， 其长度同门洞宽。角钢宜采用∠80×80×8mm或 ∠100×100×l0mm。角钢应预埋在非防护区一侧，钢板 可使用在各种不同的结构形式中，宽度应满足封堵构件 的焊接要求，长度等于门洞的宽度，厚度不得小于l0mm。
人防工程主体结构施工中常见的质量问题和处理
人防工程主体结构施工中常见的质量问题和处理引言人防工程作为国家重要的基础设施之一，在城市建设中发挥着重要的作用。
人防工程主体结构施工是人防工程施工过程中的一个重要环节，其施工质量的好坏不仅关系到人防工程的安全性能和使用寿命，也直接关系到城市防空的能力。
本文将从人防工程主体结构施工中常见的质量问题和处理方面进行探讨。
一、常见的质量问题1. 措施不当人防工程主体结构施工需要采取各种安全防护措施和环保措施。
常见的问题包括：防护不到位，防护措施落实不严格，施工现场产生噪声、粉尘等环保问题未得到妥善处置等。
2. 废弃物未及时清运人防工程主体结构施工过程中会产生大量的废弃物。
如果这些废弃物不能及时清运，则会影响施工速度和质量，并给周边环境带来污染。
3. 钢筋混凝土结构质量人防工程主体结构由混凝土和钢筋构成，其质量直接关系到人防工程的安全性能和使用寿命。
施工中常见问题包括：混凝土材料和配合比不符合要求，混凝土浇筑和养护不到位，钢筋安装不规范等。
4. 强度和稳定性问题人防工程主体结构的强度和稳定性是建筑物最基本的要求。
施工中常见问题包括：墙体与基础结合不紧密，只是单独承受地震作用，施工中没有采用强度合成技术等。
二、质量问题的处理1. 措施不当加强施工现场安全和环保管理，做好每项施工环节的防护和环保措施。
2. 废弃物未及时清运建立完善的废弃物清运机制，及时清运废弃物。
3. 钢筋混凝土结构质量加强对混凝土和钢筋的抽检，严格按照材料要求和配合比执行，对不合格的材料和构件进行替换。
4. 强度和稳定性问题加强墙体与基础结合的工艺控制，采用强度合成技术等一系列措施，保证强度和稳定性要求。
在施工中可以采用钢筋混凝土结构体系，提高人防工程的抗震性能。
通过以上对人防工程主体结构施工中常见的质量问题和处理方案的分析，可以看出，人防工程主体结构施工中的质量问题是必须重视和解决的。
建议在施工前做好充分的准备工作，严格按照规范要求进行施工。
人防工程施工常见质量问题及质量通病案例课件 (一)
人防工程施工常见质量问题及质量通病案例课件 (一)人防工程是重要的基础设施，是保障人民生命财产安全的重要措施。
然而，在人防工程施工过程中，经常出现一些质量问题，这些问题的存在给人防工程的使用和运行安全带来了潜在的风险和隐患。
本文将详细分析人防工程施工常见的质量问题和质量通病案例，以供大家参考。
一、人防工程施工常见质量问题1.环境污染和噪音污染问题人防工程施工通常需要使用各种机械和设备，这些设备会产生不同程度的噪音和振动，严重影响周边居民的生活质量和健康。
同时，施工过程中往往会产生大量的垃圾、渣土等工业废料，如果不及时清理和处理，就会对周边的环境和生态系统产生污染。
2.基础施工方案不合理人防工程是属于特殊的工程项目，对基础施工方案的要求非常高。
如果施工过程中基础施工方案不合理，就可能会出现基础加固不到位、基坑开挖不规范等问题，严重威胁人防工程的使用和运行安全。
3.施工机械操作不当人防工程施工常涉及到各种机械设备的操作，比如挖掘机、起重机、平地机等。
如果机械操作不当、施工人员无证操作等问题，就会出现施工过程中事故频发、施工质量不达标等质量问题。
4.施工材料质量问题人防工程材料的质量直接影响工程的使用寿命和安全性。
如果施工过程中使用的材料质量不过关，比如混凝土不达标、钢筋损伤、防水材料质量不稳定等问题，就可能会出现人防工程使用安全隐患。
二、人防工程施工质量通病案例1.基坑基础施工不规范案例：某市某地区人防工程施工期间，因基础施工不规范，造成基坑围挡坍塌。
事故导致3人死亡，3人受伤。
分析：基坑基础施工质量是人防工程施工中最为重要的一环。
基础施工不规范会严重影响人防工程整体的稳定性和安全性。
2.材料供应质量不过关案例：某市某人防工程施工过程中，由于材料供应质量不过关，导致施工现场出现大面积开裂的情况。
分析：施工材料质量是保障人防工程使用寿命和安全性的重要因素，在施工过程中应严格控制供应商的材料质量。
3.施工管理不到位案例：某地区人防工程施工现场，施工管理人员未对施工现场进行合理的规划和安排，在操作机械设备和运输材料时出现安全事故。
人防工程主体施工质量通病预防
人防工程主体施工质量通病预防人防工程是国防建设的重要组成，国家大力兴建人防工程即保证战时的战备效益又充分考虑平时的经济效益和社会效益。
做好人防工程主体施工质量通病的控制和预防是有效实现人防工程战时防护目标，提高施工生产的经济效益。
因此，本文针对人防工程主体施工质量通病及预防进行了分析研究。
标签：人防工程;主体施工;质量通病;预防措施一、人防工程主体施工的通病（一）门框墙问题。
门框墙是人防工程主体施工中的一个重点，然而也是现阶段人防工程主体施工过程中最容易遭遇的问题之一。
例如，门框墙主筋间距不均匀、绑扎不牢固，门框墙钢筋绑扎成型后与门框贴合不紧密，门框锚钩数量不足或焊接质量不满足规范标准要求等，都可能会影响后续的相关施工，进而影响门框墙的使用。
（二）穿墙管道问题。
从理论角度看来，为了确保人防工程质量，无关的管道是禁止随意穿墙的。
然而就现实情况而言，人防工程建设过程中存在种类繁多的管道，施工者为追求施工速度、降低施工成本，极容易随意更改管道线路，进而使得各类无关管道“穿墙而过”。
这种随意的穿墙行为一方面影响了人防工程主体质量，另一方面如果各类管道存在问题，如：密封不严、质量不佳等，很可能会影响人防工程的后续使用，甚至还会影响人防工程主体结构的稳定性以及使用的安全性。
（三）渗漏问题。
渗漏问题也是人防工程主体施工最容易遭遇的问题，例如，施工过程中未能规范的操作混凝土，进而导致混凝土结构出现裂缝：防水材料选取不当，防水施工工序把关不严。
再例如，预埋处理不当，密封性不严，也会导致混凝土结构裂缝。
当然，如果设计不科学、相关人员操作不规范、人防工程主体施工质量不佳，那么在使用过程中，人防工程主体也会产生裂缝，进而影响整体应用效果。
二、人防工程主体施工质量通病预防措施（一）人防主体准备阶段的质量控制人防主体工程施工前必须要学习人防工程的相关规范和图集标准，了解所在省、市人防工程质量主管部门批准的区域人防设计任务书，熟悉施工设计图纸和人防装备技术说明书，了解人防结构布置要求、防护门和防护密闭门空间尺寸限制等技术标准，掌握人防工程施工管理规定、人防工程质量检验评定标准。
人防工程施工常见通病(3篇)
第1篇一、设计不合理1. 防护单元划分不合理：部分人防工程在设计时，未充分考虑上部建筑的结构特点和使用功能，导致防护单元划分不合理，影响防护效果。
2. 设计规范不明确：设计人员对国家人防工程建设法律法规、江西省人防工程建设管理政策以及相关设计与施工规范标准了解不足，导致设计不合理。
二、施工质量问题1. 风管穿越墙体处理不当：部分施工队伍在风管穿越临空墙、密闭墙、楼板时，未按规范要求做好防护密闭处理，导致事后无法进行有效处理。
2. 防护门安装不规范：人防门的门框插筋及门槛钢筋未按要求设置，门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。
3. 后浇带设置不当：后浇带位置设置不当，间距过大或过小，宽度不符合要求，影响结构整体性能。
4. 拉结钢筋布置不合理：部分施工队伍未按照《人民防空工程质量验收与评价标准》要求，对板、墙进行梅花形排列的拉结钢筋布置，影响结构稳定性。
5. 斜向加强筋布置不规范：门框门洞四角未按要求布置斜向加强筋，影响防护密闭效果。
三、材料问题1. 防护材料选用不当：部分施工队伍在材料选用上存在偷工减料现象，导致防护效果降低。
2. 钢筋质量不合格：钢筋直径、强度等级不符合设计要求，影响结构安全。
四、施工管理问题1. 施工队伍素质不高：部分施工队伍技术水平较低，对施工规范了解不足，导致施工质量问题。
2. 施工进度安排不合理：施工进度安排不合理，导致施工质量无法得到保证。
综上所述，人防工程施工中常见的通病主要包括设计不合理、施工质量问题、材料问题和施工管理问题。
针对这些问题，应加强以下措施：1. 提高设计人员素质，确保设计合理。
2. 加强施工队伍管理，提高施工技术水平。
3. 严格材料质量控制，确保材料质量合格。
4. 优化施工进度安排，确保施工质量。
通过采取以上措施，可以有效减少人防工程施工中的通病，提高工程质量，保障人民生命财产安全。
第2篇一、风管穿越墙体问题现象：风管穿越临空墙、密闭墙、楼板时随意预留混凝土洞。
人防验收常见质量通病ppt课件
5）两个防护单元间的一框两门的门框墙及门槛截面
厚度不小于500mm，防护密闭门（门型号中有FM
字样）门框墙及门槛截面厚度不小于300mm。固定
门槛100+150（砼），活ຫໍສະໝຸດ 槛100（砼）+150（角
钢）
2
二、密闭穿墙短管、预埋套管
1）当管道穿越密闭隔墙时，必须预埋带有密闭翼环 的穿墙短管，翼高宜为3-5CM。
1）防爆呼唤按钮底座应 在混凝土浇捣前预埋 到位，不得采用木盒 等预埋。
2）防化值班室测压管高 度在1.4-1.5之间，6 分管1根，小管2根
3）人防外的废水、污水 不得进入人防区。
4）正对悬爆活门的风管 端部要有弯头
11
7
七、手动密闭阀
1）安装前应进行检查，其密闭性能应符合产品性能要
求。
2）密闭阀门安装时，阀门上箭头标志方向应与冲击波
方向一致。
3）开关指示针的位置与阀门板开关的实际位置应相同。
闭启手柄的操作位置应准确。
8
八、管道控制阀门
1）与人防区外部连接的管道的控制阀门，应 安装在人防区靠近防护墙20CM处，并应闭启 灵活，控制阀门的工作压力大于1MPa，并要 求采用铜芯闸阀。
（2）人防门垂直度偏差较大，密封条脱落，人防门吊钩未 预埋，临战封堵吊钩预埋位置错误，临战封墙下槛未设置封 堵槽，门框油漆未刷。
（3）预埋管套位置混凝土不密实，套管伸出墙体长度不够， 顶端未套丝、未加盖管帽。
（4）脚踏风机声音异响，运行不畅，连接处未垫橡胶圈， 连接处漏风，支架固定不牢固，过滤吸收器与管路连接处未 采用橡胶软接头，风机出风口风管弯头未安装。
（5）防爆地漏品牌不符合要求，地漏未清理，管道未进行 通水试验，地漏未刷防锈漆，手摇泵进出水流向装反，进出 人防区水管未按要求加阀。

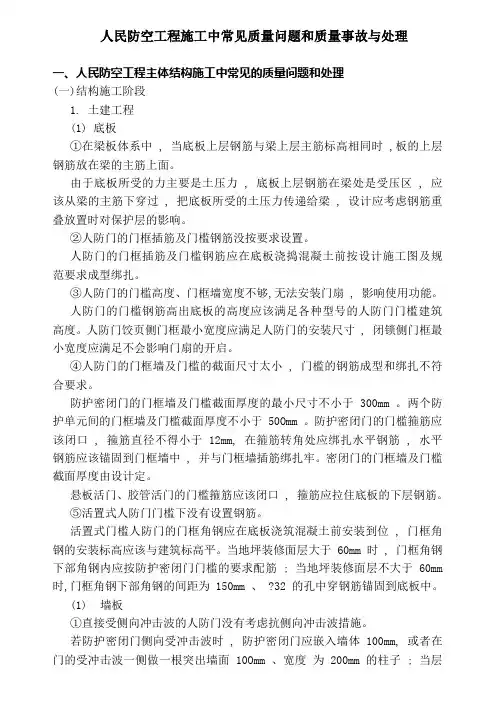

人民防空工程施工中常见质量问题和质量事故与处理
人民防空工程施工中常见质量问题和质量事故与处理一、人民防空工程主体结构施工中常见的质量问题和处理(一)结构施工阶段1. 土建工程(1) 底板①在梁板体系中 , 当底板上层钢筋与梁上层主筋标高相同时 ,板的上层钢筋放在梁的主筋上面。
由于底板所受的力主要是土压力 , 底板上层钢筋在梁处是受压区 , 应该从梁的主筋下穿过 , 把底板所受的土压力传递给梁 , 设计应考虑钢筋重叠放置时对保护层的影响。
②人防门的门框插筋及门槛钢筋没按要求设置。
人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。
③人防门的门槛高度、门框墙宽度不够,无法安装门扇 , 影响使用功能。
人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。
人防门饺页侧门框最小宽度应满足人防门的安装尺寸 , 闭锁侧门框最小宽度应满足不会影响门扇的开启。
④人防门的门框墙及门槛的截面尺寸太小 , 门槛的钢筋成型和绑扎不符合要求。
防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于 300mm 。
两个防护单元间的门框墙及门槛截面厚度不小于 50Omm 。
防护密闭门的门槛箍筋应该闭口 , 箍筋直径不得小于 12mm, 在箍筋转角处应绑扎水平钢筋 , 水平钢筋应该锚固到门框墙中 , 并与门框墙插筋绑扎牢。
密闭门的门框墙及门槛截面厚度由设计定。
悬板活门、胶管活门的门槛箍筋应该闭口 , 箍筋应拉住底板的下层钢筋。
⑤活置式人防门门槛下没有设置钢筋。
活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位 , 门框角钢的安装标高应该与建筑标高平。
当地坪装修面层大于 60mm 时 , 门框角钢下部角钢内应按防护密闭门门槛的要求配筋 ; 当地坪装修面层不大于 60mm 时,门框角钢下部角钢的间距为 150mm 、 ?32 的孔中穿钢筋锚固到底板中。
(1)墙板①直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。
若防护密闭门侧向受冲击波时 , 防护密闭门应嵌入墙体100mm, 或者在门的受冲击波一侧做一根突出墙面 10Omm 、宽度为 200mm 的柱子 ; 当层高较高时 , 防护密闭门上部应做一根突出墙面 100mm 、高为 200mm 的梁 , 与柱子组成门套。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人民防空工程施工中常见质量通病（一）土建工程1、底板①在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在梁的主筋上面。
由于底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁，设计应考虑钢筋重叠放置时对保护层的影响。
②人防门的门框插筋及门槛钢筋没按要求设置。
人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。
③人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。
人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。
人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。
④人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。
防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于300mm两个防护单元间的门框墙及门槛截面厚度不小于500mm防护密闭门的门槛箍筋应该闭口，箍筋直径不得小于12mm在箍筋转角处应绑扎水平钢筋，水平钢筋应该锚固到门框墙中，并与门框墙插筋绑扎牢。
密闭门的门框墙及门槛截面厚度由设计定。
悬板活门、胶管活门的门槛箍筋应该闭口，箍筋应拉住底板的下层钢筋。
⑤活置式人防门门槛下没有设置钢筋。
活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。
当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层不大于60mm时，门框角钢下部角钢的间距为150mm松2的孔中穿钢筋锚固到底板中。
2、墙板①直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。
若防护密闭门侧向受冲击波时，防护密闭门应嵌人墙体100mm或者在门的受冲击波一侧做一根突出墙面100mm宽度为200mm的柱子；当层高较高时，防护密闭门上部应做一根突出墙面100mm高为200mm的梁，与柱子组成门套。
柱子与梁的箍筋锚固长度为墙板的厚度。
悬板活门、胶管活门应嵌入墙内，嵌入墙体的深度由设计定。
②人防门门洞转角处，没有绑扎斜向钢筋。
人防门门洞下角的内外侧，应配置两根直径16mm的螺纹斜向钢筋，其长度不应小于1000mm 当墙体厚度大于400 mm时，应配置三根直径16mm的螺纹斜向钢筋，其长度不应小于1000mm。
③临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠倒或者临空墙在底板中的锚固长度不够。
临空墙是指人防工程中一侧受核冲击波直接作用，另一侧为人防内侧且临空的墙体。
临空墙应该按照施工图配筋。
现场应重点检查临空墙的外侧与内侧钢筋的规格。
这里的外侧和内侧是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。
外侧钢筋应伸到板底后再向防护区内锚固，水平锚固段长度应满足35d+墙厚。
若底板较厚（羽米），临空墙钢筋可以锚固到板底。
相邻的两个防护单元之间隔墙的垂直钢筋应考虑双向锚固。
由于临空墙在底板中的锚固筋较长，水平锚固段必须与底板下层钢筋绑扎牢固。
④外墙插筋没有按照要求锚固和留置搭接位置。
外墙外侧钢筋应该伸到底板底再水平锚固与底板钢筋搭接，搭接位置一般在反弯点处，近似取L。
/4+Ld ;内侧钢筋伸到底板底后向外墙方向锚固。
外墙钢筋伸出底板的高度应满足h。
/4+Ld ，且左右、内外错开搭接位置。
⑤临战封堵的预埋件规格太小或预埋的位置错误。
战时加固的预埋件设置的标高和轴线错误，与钢筋没有连接牢固。
临战封堵预埋件可使用角钢或钢板，角钢和钢板后面都应该用钢筋锚固到混凝土中。
当临战封堵部位有下槛时，可使用角钢作为预埋件。
角钢应与结构面平，其长度同门洞宽。
角钢宜采用/ 80X80$mn或/ 100x100X0mm角钢应预埋在非防护区一侧，钢板可使用在各种不同的结构形式中，宽度应满足封堵构件的焊接要求，长度等于门洞的宽度，厚度不得小于l0mm。
战时加固预埋件应与结构面平，用点焊把预埋件的锚固筋与底板钢筋固定牢，并保证预埋件的轴线准确。
⑥临空墙和密闭墙的穿墙螺杆处使用套管，破坏了人民防空工程的防护密闭要求。
临空墙和密闭墙的穿墙螺杆处不得使用套管，应使用中间设止水片的穿墙螺杆，螺杆两头用限位片加以固定。
⑦直接受核爆冲击波的人防门门框箍筋与竖向或水平钢筋绑扎错误，箍筋截面不够。
防护密闭门、悬板活门、胶管活门的门框墙箍筋要闭口，且放在竖向或水平钢筋的外侧，直径不得小于12mm。
⑧临战封堵的预埋件规格太小或预埋的位置错误。
当临战封堵的预埋件为角钢时，角钢应预埋在人防区的外侧，角钢与结构面平，角钢可采用/ 80X80 X8mm或/ 1OO X1OOXlOmm当封堵的预埋件为钢板时，钢板的宽度应满足封堵构件的焊接要求，厚度不得小于10mm两侧墙体的预埋件应与上槛和下槛的预埋件互相焊接。
⑨人防门门框角钢预埋的位置和方向错误，角钢的锚固筋没有锚固到门框墙中并固定牢。
人防门的门框角钢预埋的位置方向应准确，防护密闭门、悬板活门和胶管活门的角钢应预埋在非人防区一侧，密闭门的角钢应预埋在染毒区一侧，滤毒间的密闭门角钢应预埋在密闭通道内，角钢的闭锁盒开口大头在下，小头在上，门轴位置与设计施工图一致。
门框角钢与结构面平，角钢的锚固钢筋应锚固到门框墙内，并用点焊把锚固筋与门框墙钢筋固定牢。
⑩悬板活门和胶管活门的另一侧没有预埋角钢。
当悬板活门的另一侧没有设置扩散室时，应在连接风管或扩散箱的一侧预埋一圈规格为/ 5O X5O X5mm的角钢，以保证连接处达到密闭的要求。
如采用胶管活门，也应在该侧预埋同规格的角钢。
3、顶板①临空墙外侧钢筋在顶板中的锚固长度不够。
临空墙外侧钢筋应伸到顶板上层钢筋后再向防护区内锚固，水平锚固段长度应满足35d+墙厚。
由于临空墙在顶板中的锚固筋较长，水平锚固段必须与顶板上层筋绑扎牢固。
②外墙钢筋在顶板中没有按照要求锚固和留置搭接位置。
当外墙与顶板为固接时，外墙外侧钢筋应该伸到顶板上层钢筋后再水平锚固与顶板钢筋搭接，搭接位置一般在反弯点处，近似取Lo/ 4+Ld。
内侧钢筋伸到底板底后向外墙外侧再向下锚固1d；当外墙与顶板为铰接时，顶板的上层钢筋应伸到外墙外侧再向下锚固Ld。
③没有设置人防门门扇吊钩或吊钩的规格和留置位置错误。
人防门的门扇吊钩应钩住顶板上层钢筋，吊钩应放置在门扇宽度的中点以门轴为圆心转过45C处。
其中FM716的吊钩规格为机2, FM820 FMI020的吊钩规格为机6, FMI320、FMI520 的吊钩规格为尼0, SFM40320SFM40350SFM50250SFM60250的吊钩规格为©22。
④临战封堵预埋件的规格太小，没有和墙板中的预埋件焊接。
顶板中临战封堵预埋件的尺寸、预埋要求与墙板中预埋件的要求相同。
顶板中的预埋件应与墙板中的预埋件相互焊接。
（二）给排水安装工程1 ．底板①在防毒通道、密闭通道、洗消间、简易洗消间、扩散室、活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。
在上述染毒区应设置直径不小于75mm攵集洗消污水的排水口、排水管。
排水管引入单设的洗消污水集水井。
②洗消排水口高出地坪表面，无法使洗消污水排尽或影响密闭门的开启。
洗消排水口标高应同地漏。
平时洗消排水口应用铜质管堵将排水口封堵。
当用防爆地漏时，应将防爆地漏直接预埋在混凝土内，不得预留。
③洗消排水管采用排水铸铁管或排水PVC管。
由于这类管材质地较脆，在冲击波的作用下，易破裂，且PVC t在光辐射作用下易老化，一般采用热镀锌钢管。
④排水管管口中心在集水井中位置偏低或偏高，离井壁距离偏小。
因排水管管中心位置偏低导致集水井排水不畅，偏高则影响集水井盖板安装，离井壁太近影响集水井内阀门安装，其中心位置应低于地坪250mm距井壁应不小于150mm。
⑤预埋在底板中穿越临空墙和密闭墙的给排水管道没有采取防护密闭措施。
从防护区外进到清洁区内的给排水管道在进入清洁区后应在底板中预留阀门井，并装好阀门。
如采用防爆地漏可不留阀门井。
2．墙板①给排水、消防、喷淋等管道穿越人防临空墙、密闭墙、外墙时留孔，管材未采用钢管。
当设备管道穿越上述防护结构时，应预埋防水套管。
在临空墙的防水套管两侧分别设固定法兰。
防水翼环、法兰宽为100mm,厚度不小于10mm穿越上述墙的管道不得使用排水铸铁管和PVC管，一般采用钢管。
与人民防空工程无关的管道不宜穿过人防防护结构。
当因条件限制须穿过人防工事顶板时，只允许给水、采暖空调冷却管道穿过，且其公称直径不得大于150mm上部建筑污废水、煤气管不应进人人防工事内。
②在人防出入口受污染的房间和通道未设置供底、墙、顶面冲洗用的冲洗水龙头。
因人防出入口受污染的通道和房间在需要时应消毒冲洗。
冲洗水龙头一般宜设置在洗消室或防毒通道、密闭通道内。
③预埋在混凝土中的管道与混凝土接触部分有油漆。
因管道与混凝土接触部分油漆将影响混凝土与管道的粘结力。
3．顶板①给排水、消防、喷淋等管道穿越人防楼板时留孔，管材未采用钢管。
②当设备管道穿越楼板时，应按照墙板中的要求预埋防水套管。
（三）电气安装工程1 ．底板①无桩基人防地下室底板钢筋未形成接地网及防护密闭门门框未接地，各种配电箱内电气接地未直接从接地网引入。
在无桩基人防地下室底板上下层周边钢筋每个角点须电焊，并沿工程宽度方向每5m焊一点，沿长度方向每10 一20m焊一点，组成焊接钢筋网。
在焊接钢筋网上的钢筋搭接处须电焊，若顶、底板为梁板结构，则主梁主筋（至少二根）与板的横向钢筋每5—8m 电焊一点，并做好接地电阻测试，如接地电阻值不能满足时，应另行加设接地装置。
每扇防护密闭门门框角钢应用25M扁铁与底板上层钢筋电焊，此上层钢筋至少有一点与焊接钢筋网电焊连接。
各种配电箱内电气接地应用40M扁铁直接从接地钢筋网引入。
②电气管线直接从人防区引人非人防区，或防护单元之间未做防护密闭措施。
在底板中穿过临空墙、密闭墙和临战封堵处的电气管线，应引至墙体两侧，在墙体内安装密闭盒，两个密闭盒用镀锌钢管连接，钢管中间设密闭肋，密闭肋应用3-4mm钢板并和镀锌管双面满焊，当钢管直径小于32mm寸，密闭盒可采用86型接线盒代替，钢管直径为32-50mm寸，应用厚3mn钢板焊接成250X180X120mn密闭盒。
两个密闭盒应相互错开以保证墙体厚度，密闭盒不能作为灯具、配电箱接线盒用。
③有防护密闭要求或暗敷在混凝土墙内的电气管线的材质采用薄壁管。
埋设在混凝土内电气管线管材应用厚壁管，在密闭段区域内的管材应用镀锌钢管。
2．墙板①在人防临空墙、密闭墙、楼板、临战封堵处穿越电缆桥架、母线槽。
当电缆桥架穿过临空墙、密闭墙时，应在墙体中预埋套管，套管中间设密闭肋，应保证一根套管穿一根电缆，井在其套管处做好密闭措施。
②当人民防空工程作为人员掩蔽部时，未设置呼唤按钮，或各个出入口都设置、或未将呼唤按钮直接预埋在混凝土内。
