最新人教版物理八年级上册 光的折射 透镜(提升篇)(Word版 含解析)

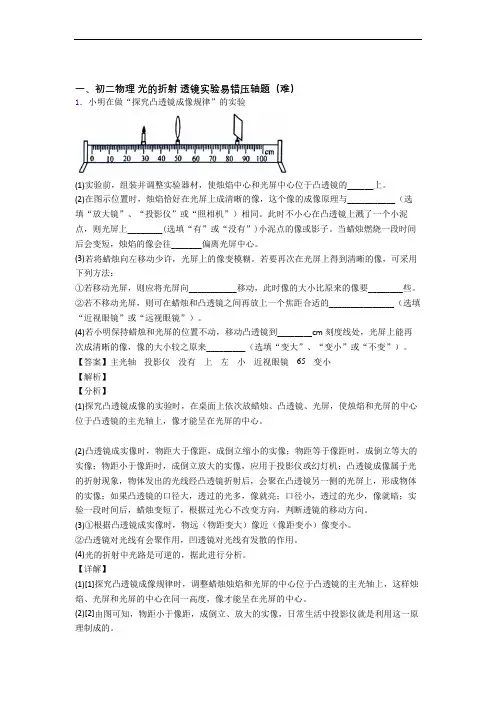

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验(1)实验前，组装并调整实验器材，使烛焰中心和光屏中心位于凸透镜的______上。

(2)在图示位置时，烛焰恰好在光屏上成清晰的像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。

此时不小心在凸透镜上溅了一个小泥点，则光屏上________(选填“有”或“没有”)小泥点的像或影子。

当蜡烛燃烧一段时间后会变短，烛焰的像会往_______偏离光屏中心。

(3)若将蜡烛向左移动少许，光屏上的像变模糊。

若要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏向___________移动，此时像的大小比原来的像要________些。

②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_______________（选填“近视眼镜”或“远视眼镜”）。

(4)若小明保持蜡烛和光屏的位置不动，移动凸透镜到________cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来_________（选填“变大”、“变小”或“不变”）。

【答案】主光轴投影仪没有上左小近视眼镜65变小【解析】【分析】(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，使烛焰和光屏的中心位于凸透镜的主光轴上，像才能呈在光屏的中心。

(2)凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像，应用于投影仪或幻灯机；凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗；实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向。

(3)①根据凸透镜成实像时，物远（物距变大）像近（像距变小）像变小。

②凸透镜对光线有会聚作用，凹透镜对光线有发散的作用。

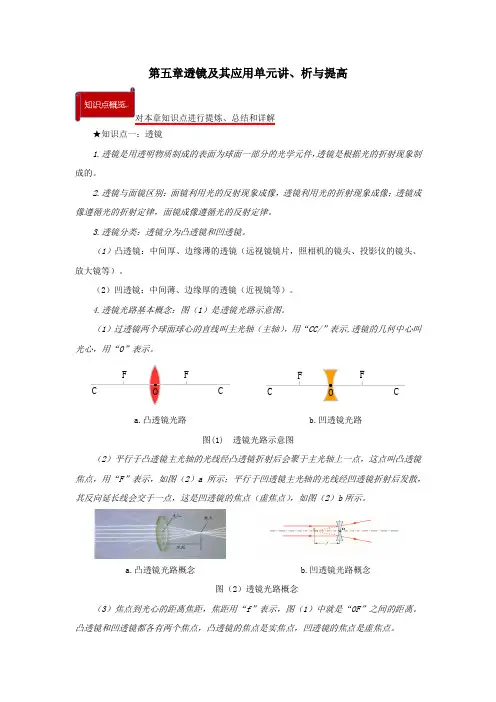

第五章透镜及其应用单元讲、析与提高 对本章知识点进行提炼、总结和详解★知识点一：透镜1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的折射现象制成的。

2.透镜与面镜区别：面镜利用光的反射现象成像，透镜利用光的折射现象成像；透镜成像遵循光的折射定律，面镜成像遵循光的反射定律。

3.透镜分类：透镜分为凸透镜和凹透镜。

（1）凸透镜：中间厚、边缘薄的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）。

（2）凹透镜：中间薄、边缘厚的透镜（近视镜等）。

4.透镜光路基本概念：图（1）是透镜光路示意图。

（1）过透镜两个球面球心的直线叫主光轴（主轴），用“CC/”表示,透镜的几何中心叫光心，用“O ”表示。

a.凸透镜光路b.凹透镜光路图(1) 透镜光路示意图 （2）平行于凸透镜主光轴的光线经凸透镜折射后会聚于主光轴上一点，这点叫凸透镜焦点，用“F ”表示，如图（2）a 所示；平行于凹透镜主光轴的光线经凹透镜折射后发散，其反向延长线会交于一点，这是凹透镜的焦点（虚焦点），如图（2）b 所示。

a.凸透镜光路概念b.凹透镜光路概念图（2）透镜光路概念（3）焦点到光心的距离焦距，焦距用“f ”表示，图（1）中就是“OF ”之间的距离。

凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

（4）物体到光心的距离叫物距，用“u”表示。

（5）像到光心的距离叫像距，用“v”表示。

5.透镜的三条特殊光线（1）过光心的光线，经透镜折射后传播方向不改变，如图（3）所示。

图（3）过光心的光线（2）平行于主光轴的光线，经凸透镜折射后经过另一侧焦点；经凹透镜折射后向外发散，但其反向延长线过同侧焦点，如图（4）所示。

（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴；射向异侧焦点的光线经凹透镜折射后平行于主光轴，如图（5）所示。

6.透镜的作用：凸透镜有会聚光线作用，所以凸透镜也叫会聚透镜；凹透镜有发散光线作用，所以凹透镜也叫发散透镜。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。

5.1 透镜【基础巩固】1．折射的应用——透镜（1）分类：凸透镜：结构特征，光学特征；凹透镜：结构特征，光学特征。

（2）焦点与焦距：凸透镜能使跟主光轴平行的光线在主光轴上的一点，这个点叫做凸透镜的，用字母“F”表示，这个点到凸透镜光心的距离叫做，用字母“f”表示；平行于主光轴的光经过凹透镜折射后将成为发散光线，将发散光线反向延长后相交于一点，这一点叫凹透镜的，由于该点不是实际光线的会聚点，所以叫做。

【答案】（1）中间厚，边缘薄；对光具有会聚作用；中间薄，边缘厚；对光具有发散作用。

（2）会聚；焦点；焦距；焦点；虚焦点【解析】（1）中间厚，边缘薄的透镜叫凸透镜；对光具有会聚作用。

中间薄，边缘厚的透镜叫凹透镜。

对光具有发散作用。

（2）凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的用焦点，字母“F”表示，这个点到凸透镜光心的距离叫做焦距，用字母“f”表示。

平行于主光轴的光线经凹透镜折射后折射光线的反向延长线会交于一点，叫做凹透镜的焦点，且是虚焦点，故凹透镜对光线有发散作用。

2．如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑.这表明凸透镜对光线有_____作用，光斑到凸透镜的距离就是凸透镜的______.【答案】会聚；焦距【解析】凸透镜对光线有会聚作用，纸上出现一个最小、最亮的光斑时，光斑到凸透镜的距离就是凸透镜的焦距.3．（2021广州节选）如图所示，来自于物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点。

①在图中画出b、c经透镜后的光线。

①若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点（选填“向左移动”“向右移动”或“不动”）。

【答案】①如图所示；①不动．【解析】①由图可知，a平行于主光轴的光线，经过凸透镜后会过焦点，即焦点的位置在30cm刻度线处；b和c也是平行于主光轴的光线，经过凸透镜后会过焦点，如答案图所示；①物体MN往透镜方向移动2cm，a仍然是平行于主光轴的光线，经过凸透镜后会过焦点，即a经过透镜后的光线过主光轴的点不动。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。

【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。

[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。

(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。

(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。

2．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

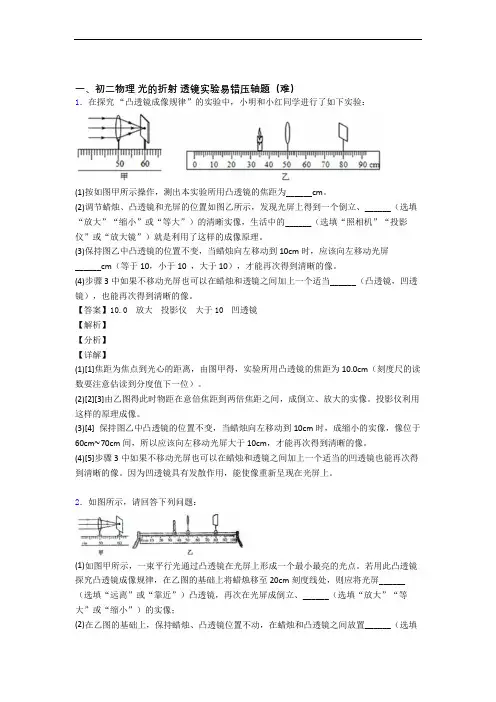

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中，小明和小红同学进行了如下实验：(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。

(2)调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”“缩小”或“等大”）的清晰实像，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。

(3)保持图乙中凸透镜的位置不变，当蜡烛向左移动到10cm时，应该向左移动光屏______cm（等于10，小于10 ，大于10），才能再次得到清晰的像。

(4)步骤3中如果不移动光屏也可以在蜡烛和透镜之间加上一个适当______（凸透镜，凹透镜），也能再次得到清晰的像。

【答案】10.0放大投影仪大于10凹透镜【解析】【分析】【详解】(1)[1]焦距为焦点到光心的距离，由图甲得，实验所用凸透镜的焦距为10.0cm（刻度尺的读数要注意估读到分度值下一位）。

(2)[2][3]由乙图得此时物距在意倍焦距到两倍焦距之间，成倒立、放大的实像。

投影仪利用这样的原理成像。

(3)[4]保持图乙中凸透镜的位置不变，当蜡烛向左移动到10cm时，成缩小的实像，像位于60cm~70cm间，所以应该向左移动光屏大于10cm，才能再次得到清晰的像。

(4)[5]步骤3中如果不移动光屏也可以在蜡烛和透镜之间加上一个适当的凹透镜也能再次得到清晰的像。

因为凹透镜具有发散作用，能使像重新呈现在光屏上。

2．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。

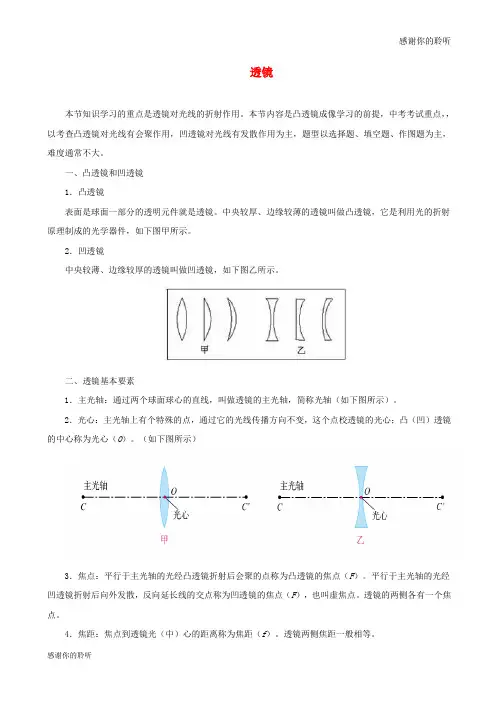

透镜本节知识学习的重点是透镜对光线的折射作用。

本节内容是凸透镜成像学习的前提，中考考试重点，，以考查凸透镜对光线有会聚作用，凹透镜对光线有发散作用为主，题型以选择题、填空题、作图题为主，难度通常不大。

一、凸透镜和凹透镜1．凸透镜表面是球面一部分的透明元件就是透镜。

中央较厚、边缘较薄的透镜叫做凸透镜，它是利用光的折射原理制成的光学器件，如下图甲所示。

2．凹透镜中央较薄、边缘较厚的透镜叫做凹透镜，如下图乙所示。

二、透镜基本要素1．主光轴：通过两个球面球心的直线，叫做透镜的主光轴，简称光轴（如下图所示）。

2．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点校透镜的光心；凸（凹）透镜的中心称为光心（O）。

（如下图所示）3．焦点：平行于主光轴的光经凸透镜折射后会聚的点称为凸透镜的焦点（F）。

平行于主光轴的光经凹透镜折射后向外发散，反向延长线的交点称为凹透镜的焦点（F），也叫虚焦点。

透镜的两侧各有一个焦点。

4．焦距：焦点到透镜光（中）心的距离称为焦距（f）。

透镜两侧焦距一般相等。

三、透镜对光线的作用1．凸透镜的会聚作用一束平行于凸透镜主光轴的光线，经凸透镜后会聚于焦点，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。

由于光路的可逆，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生平行光。

2．凹透镜的发散作用一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的反向延长交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。

由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

3．会聚与发散的理解凸透镜对光有会聚作用是指出射光线相对于入射光线更加“靠近”主光轴，使光束变窄，而不是一定会聚于一点，如图甲所示；经过透镜后的折射光线会聚于一点，也不一定是凸透镜，如图乙所示，这是一个凹透镜。

发散是指经过凹透镜折射后光线更加“远离”主光轴，使光束变宽，变发散。

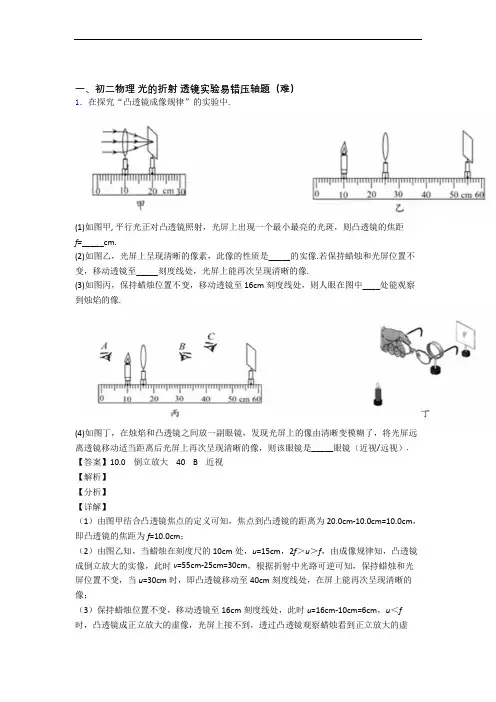

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

5.1透镜刷基础知识点1凸透镜和凹透镜(1[2024江苏南京质检]透镜成像利用的是光的规律。

现有一个玻璃球被分成A、B、C、D、E 五块，其横截面如图所示，属于凸透镜的是，属于凹透镜的是。

知识点2 透镜对光的作用2如图所示是光通过透镜(图中未画出)发生折射的光路图，其中所用透镜属于凸透镜的是( )3[2024上海黄浦区期中]如图所示的三个透明玻璃瓶盖，容易在阳光下引发火灾的有，因为它们对光线有作用；另外一种类型的透镜对光线有作用。

知识点3焦点和焦距[2023 山东临沂期中]关于凸透镜的焦点和焦距，下列说法错误的是 ( )A.凸透镜有两个焦点B.凸透镜两个焦点之间的距离叫焦距C.平行于主光轴的光线经过凸透镜后会聚于焦点D.把点光源放在焦点上，通过凸透镜的折射光线平行于主光轴5如图所示，该凸透镜的焦距是 ( )A.10.0 cmB.20.0cmC.30.0 cmD.50.0cm刷易错易错点1 误认为经过凸透镜的光线一定会聚于一点(6光线经过甲、乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是( )A.甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜B.乙透镜的折射光线是发散的，说明乙透镜是凹透镜C.甲透镜的折射光线比入射光线更向主光轴靠拢，说明甲透镜是凸透镜D.乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜易错点2 误认为水中的空气泡为凸透镜7[2024安徽合肥期末，中]如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的长方体玻璃容器中，整体就成了一个“空气透镜”。

当平行光束射到这个“空气透镜”上时，射出的光束将成为 ( )A.平行光束B.会聚光束C.发散光束D.不能确定刷提升1[2024陕西西安期末，中]古书中记载：“削冰令圆，举以向日，以艾承其影，则火生”，其描述的现象如图所示，下列说法错误的是 ( )A.“削冰令圆”指的是把冰削成凹透镜B.“举以向日”指的是冰透镜正对太阳光C.“以艾承其影”中的“影”位于冰透镜的焦点D.“则火生”是因为冰透镜能会聚光线2如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S₁点，则该光学元件是 ( )A.凸透镜B.凹透镜C.凸面镜D.凹面镜3[中]如图所示的凸透镜焦距为f。

一、初二物理 光的折射 透镜实验易错压轴题（难）1．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

实验室有A 、B 两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A 的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。

【答案】10.0 A 点燃 B 靠近 上移 放大 能【解析】【分析】【详解】(1)[1]由图甲知，透镜A 焦距为10.0cm 。

[2]由图甲知，透镜B 焦距为40.0cm ，由图乙知，光具座的最大刻度为100.0cm ，那么应选透镜A 进行实验。

(2)[3]调节光具座上光学器材的高度时，蜡烛应该点燃，才能准确判断蜡烛中心、透镜中心和光屏中心是否在同一水平高度。

(3)[4]蜡烛移动到光具座上的15cm 刻度处，则此时物距为35cm ，即物距大于二倍焦距，那么像距小于二倍焦距而大于一倍焦距，即光屏在光具座的位置应在60cm至70cm刻度处，故B选项正确。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗3．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

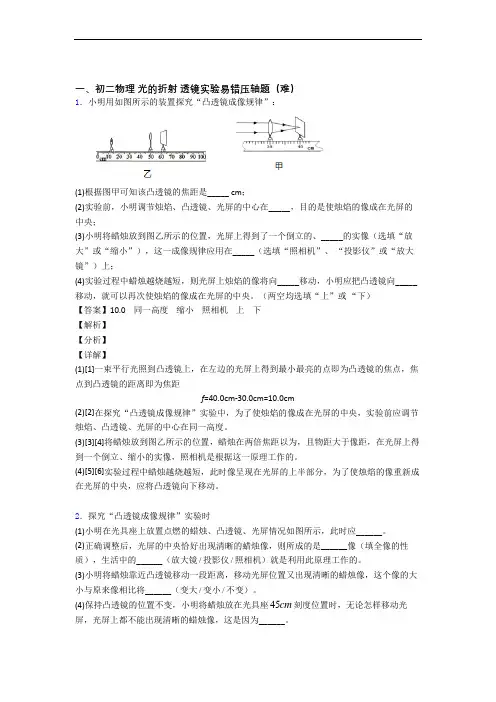

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．实验室常用蜡烛完成以图光学实验：（1）图甲为小孔成像示意图，该现象可以用______来解释。

（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。

（3）图丙为探究凸透镜成像规律的实验装置。

当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。

保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
