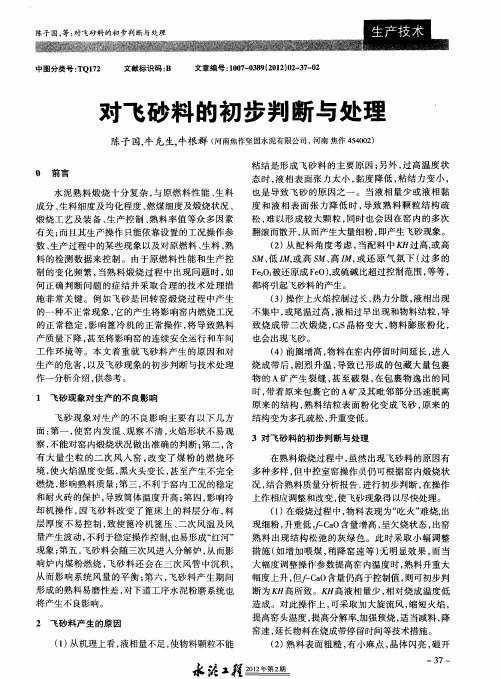

飞砂料产生的原因及操作调整

窑前飞沙料的成因和处理回转窑飞沙料主要是指在烧成带结粒细小，在窑的运转过程中，顺着前窑口逐步落下的直径小于1mm的熟料。

这种料在窑口到处飞扬，造成中控操作员既看不清窑内来料情况，又因飞沙料影响窑头火焰的完全燃烧，常常会因为结粒差，总想多用头煤。

这种物料如果在冷却机固定篦床用风不足的情况下，且有大块窑皮沉落在固定篦床，没能及时推走，窑皮会作为雪人的母核与飞沙料一起极容易形成雪人，造成二次风温下降，窑头燃烧变差。

因此，正常煅烧中的熟料配料应尽可能避免飞沙料的形成。

一般来说，飞沙料形成有两大类，一类是液相量不足，另一类是形成液相的性质。

前者是熟料形成中的溶剂矿物配比低且没有其他低熔点矿物补充，结粒差。

后者一般是有足够的液相，但由于液相表面张力小，不容易形成大小均匀的颗粒。

这种熟料一般是硫酸盐饱和度过高，料子以先粘后散的形式出现在窑口。

一般常见的有硫碱比过低或过高，熟料中氧化镁过高等，这种料俗称粘散料，在固定床不能被极速冷却的话，更加容易形成雪人。

1、硅酸率太高引起的飞沙料，由于水泥生产中的原料里，硅相对活性差，所以配料中高的硅酸率需要更高的煅烧温度，当出现入炉物料分解率不足或者窑前用煤量不足时，高硅酸率物料，在窑前呈飞沙状态。

液相量不足水泥熟料的烧结是在液相中进行的，在固相反应之前，物料呈粉状。

液相量太大，熟料易结大块。

反之，液相量太少，则熟料结粒太小，容易产生飞砂。

若硅酸率太高，液相量随温度升高而增加的速度太慢，则缺乏足够的液相将熟料晶体相连或润湿；若铝率太高，则液相大量出现太迟。

两种因素都易产生粉状物料，即飞砂料。

2、这种情况一般来自于原燃材料中有太多的低熔点碱性氧化物和酸性氧化物，一般主要指过量的氧化钾、氧化钠以及燃料带来的三氧化硫等。

硫酸盐饱和度过高硫酸盐饱和度过高，降低了液相粘度和液相表面张力。

熟料中硫和碱含量应有一定的比例，通常称为硫碱比或硫酸盐饱和度。

若原料和燃料带入的硫量较高，原料中的碱含量又偏低，窑系统内硫的循环富集，就会造成熟料中硫碱比过高，从而会增加液相量、降低液相粘度和表面张力，结果是改善了熟料颗粒的可浸润性，却降低了颗粒之间的粘着力。

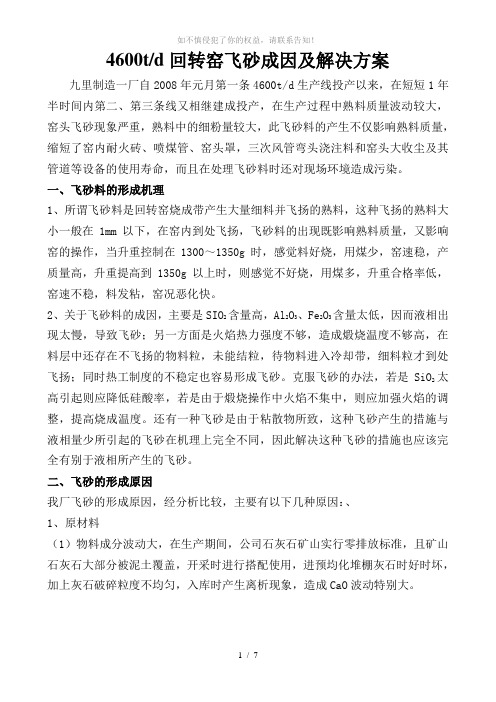

4600t/d回转窑飞砂成因及解决方案九里制造一厂自2008年元月第一条4600t/d生产线投产以来，在短短1年半时间内第二、第三条线又相继建成投产，在生产过程中熟料质量波动较大，窑头飞砂现象严重，熟料中的细粉量较大，此飞砂料的产生不仅影响熟料质量，缩短了窑内耐火砖、喷煤管、窑头罩，三次风管弯头浇注料和窑头大收尘及其管道等设备的使用寿命，而且在处理飞砂料时还对现场环境造成污染。

一、飞砂料的形成机理1、所谓飞砂料是回转窑烧成带产生大量细料并飞扬的熟料，这种飞扬的熟料大小一般在1mm以下，在窑内到处飞扬，飞砂料的出现既影响熟料质量，又影响窑的操作，当升重控制在1300～1350g时，感觉料好烧，用煤少，窑速稳，产质量高，升重提高到1350g以上时，则感觉不好烧，用煤多，升重合格率低，窑速不稳，料发粘，窑况恶化快。

2、关于飞砂料的成因，主要是SIO2含量高，Al2O3、Fe2O3含量太低，因而液相出现太慢，导致飞砂；另一方面是火焰热力强度不够，造成煅烧温度不够高，在料层中还存在不飞扬的物料粒，未能结粒，待物料进入冷却带，细料粒才到处飞扬；同时热工制度的不稳定也容易形成飞砂。

克服飞砂的办法，若是SiO2太高引起则应降低硅酸率，若是由于煅烧操作中火焰不集中，则应加强火焰的调整，提高烧成温度。

还有一种飞砂是由于粘散物所致，这种飞砂产生的措施与液相量少所引起的飞砂在机理上完全不同，因此解决这种飞砂的措施也应该完全有别于液相所产生的飞砂。

二、飞砂的形成原因我厂飞砂的形成原因，经分析比较，主要有以下几种原因：、1、原材料（1）物料成分波动大，在生产期间，公司石灰石矿山实行零排放标准，且矿山石灰石大部分被泥土覆盖，开采时进行搭配使用，进预均化堆棚灰石时好时坏，加上灰石破碎粒度不均匀，入库时产生离析现象，造成CaO波动特别大。

评价均化效果可用进料和出料的标准偏差之比来表达，其比值越大均化效果越好，一般比值在5～10，从以上数据可以看出我们的均化效果是很差的。

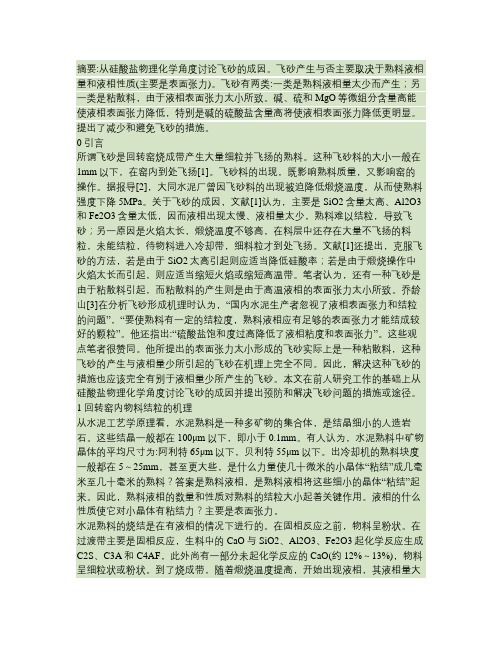

摘要:从硅酸盐物理化学角度讨论飞砂的成因。

飞砂产生与否主要取决于熟料液相量和液相性质(主要是表面张力)。

飞砂有两类:一类是熟料液相量太少而产生；另一类是粘散料，由于液相表面张力太小所致。

碱、硫和MgO等微组分含量高能使液相表面张力降低，特别是碱的硫酸盐含量高将使液相表面张力降低更明显。

提出了减少和避免飞砂的措施。

0 引言所谓飞砂是回转窑烧成带产生大量细粒并飞扬的熟料。

这种飞砂料的大小一般在1mm以下，在窑内到处飞扬[1]。

飞砂料的出现，既影响熟料质量，又影响窑的操作。

据报导[2]，大同水泥厂曾因飞砂料的出现被迫降低煅烧温度，从而使熟料强度下降5MPa。

关于飞砂的成因，文献[1]认为，主要是SiO2含量太高、Al2O3和Fe2O3含量太低，因而液相出现太慢、液相量太少，熟料难以结粒，导致飞砂；另一原因是火焰太长，煅烧温度不够高，在料层中还存在大量不飞扬的料粒，未能结粒，待物料进入冷却带，细料粒才到处飞扬。

文献[1]还提出，克服飞砂的方法，若是由于SiO2太高引起则应适当降低硅酸率；若是由于煅烧操作中火焰太长而引起，则应适当缩短火焰或缩短高温带。

笔者认为，还有一种飞砂是由于粘散料引起，而粘散料的产生则是由于高温液相的表面张力太小所致。

乔龄山[3]在分析飞砂形成机理时认为，“国内水泥生产者忽视了液相表面张力和结粒的问题”，“要使熟料有一定的结粒度，熟料液相应有足够的表面张力才能结成较好的颗粒”。

他还指出:“硫酸盐饱和度过高降低了液相粘度和表面张力”。

这些观点笔者很赞同。

他所提出的表面张力太小形成的飞砂实际上是一种粘散料，这种飞砂的产生与液相量少所引起的飞砂在机理上完全不同。

因此，解决这种飞砂的措施也应该完全有别于液相量少所产生的飞砂。

本文在前人研究工作的基础上从硅酸盐物理化学角度讨论飞砂的成因并提出预防和解决飞砂问题的措施或途径。

1 回转窑内物料结粒的机理从水泥工艺学原理看，水泥熟料是一种多矿物的集合体，是结晶细小的人造岩石。

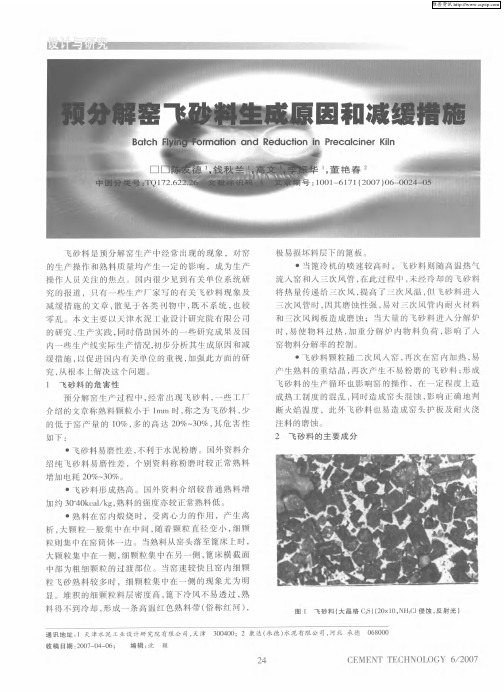

飞砂料产生的机理剖析及预防措施飞砂料是指在熟料煅烧过程中在烧成带产生的一种细粉砂状熟料，在窑内随风飞扬，部分从窑头罩子的缝隙和看火孔喷涌而出。

故业内俗称其为“飞砂料。

飞砂料的产生不仅污染环境、浪费熟料，而且影响窑内热工制度的稳定和设备的健康运行。

为此，对此进行了系统的调研和分析。

愿与业内同行分享并商酌。

1.飞砂料的危害由于窑头正压和飞砂料产生的原因较多且较为复杂，在线调整时间长等诸多问题。

因此，窑头正压和飞砂料给生产设备、环境和工艺质量控制等都带来极大的危害。

具体有以下七个方面：1）窑头正压并伴有飞砂料严重影响窑头罩和窑头密封的使用寿命；2）飞扬的飞砂料会使头档托轮和轮带磨损加剧，同时会造成头档托轮瓦润滑油污染，对托轮瓦的正常工作和使用寿命有一定的影响；3）飞损的飞砂料被吸入冷却风机，造成风机叶轮磨损加剧，使风机振动增大；4）对生产环境造成污染，增加环境卫生清洁强度，同时高温的飞砂料容易烧伤巡检人员；5）在窑头旋流飞扬的飞砂料会导致窑头浑浊，影响看火工（或窑中控操作员）对窑内火焰及物料的准确判断；6）由于飞砂料粒径细小，进入篦冷机后极易发生熟料离析，从而导致冷却风穿透料层或发生“堆雪人”、“红河”等现象；7）飞砂料会在三次风管中沉积，影响系统用风匹配，同时由于飞砂料在窑内飘扬影响对二次风稳的准确判断。

因此，需要对飞砂料的形成机理认真进行剖析，结合生产实际案例逐一论证。

2.飞砂料产生的机理从机理上分析，飞砂料产生的主要原因是煅烧温度和液相的性质决定的。

具体有两大类，一类是由于煅烧温度不够，液相量不足而导致的；另一类是由于配料不当引起液相性质的变化（主要是表面张力）而产生的飞砂，也称作“粘散料”。

3.飞砂料形成的案例分析在实际生产操作中，各种因素叠加，需要具体的分析、综合判断，对症采取相应的纠正和预防措施，切不可一概而论。

1)配料不当、生料的细度偏粗。

某水泥生产企业为降低生料立磨的粉磨电耗，减小耐磨材料的消耗，放粗了出磨生料的细度。

飞砂料的形成原因及预防措施5000 t/d熟料预分解窑在正常的生产过程中，或多或少的都存在一定的飞砂，飞砂料的出现，既影响熟料质量，又影响窑的操作，并大大缩短了窑内的耐火砖、喷煤管、窑头罩、三次风管浇注料和窑头电除尘及其进口风管等设备的使用寿命，现就对飞砂料的形成原因及预防措施谈谈我个人的看法。

一、飞砂料形成的机理：飞砂料的形成主要是SiO2含量太高、Al2O3和Fe2O3含量太低，因而液相出现太慢、液相量太少，熟料难以结粒，导致飞砂；另一原因是火焰太长，煅烧温度不够高，在料层中还存在大量飞扬不出的料粒未能结粒，待物料进入冷却带，细料粒才到处飞扬；还有一种原因是由于粘散料引起，而粘散料的产生则是由于高温液相的表面张力太小所致。

要使熟料有一定的结粒度，熟料液相应有足够的表面张力才能结成较好的颗粒。

表面张力太小形成的飞砂实际上是一种粘散料，这种飞砂的产生与液相量少所引起的飞砂在机理上完全不同。

因此，解决这种飞砂的措施也应该完全有别于液相量少所产生的飞砂。

二、飞砂料形成的原因：1、原材料的品质和生料成分的稳定性，当所用石灰石越纯，晶体越大，结晶越完整且有规则，其煅烧结粒性越差，所需热耗越高。

在相同的生产工艺条件下，其生产的熟料f-CaO量较高，熟料强度低，并会产生大量飞砂料。

而当石灰石中含有一定的泥质成分，纯度较低，成非晶体状或细泥晶状时，往往结粒性较好，能够烧出质量较高的熟料且不易产生飞砂料。

下山石灰石品质波动大时，就会导致预配料效果差，立磨操作困难；如生料库均化效果不理想，入窑的生料成分波动大，继而引起窑系统热工状况不稳，易产生飞砂料。

2、燃料中的硫含量影响。

硫碱比过高易产生飞砂料。

熟料中硫和碱含量应有一定的比例，通常称为硫碱比。

熟料的硫碱比＝w(SO3) /[w(K2O)＋1/2w(Na2O)]。

若燃料带入的硫量比较高，原料中带入的碱量偏低，窑系统内硫的循环富集，就会造成熟料中硫碱比过高。

硫碱比过高会增加液相量、降低液相粘度和表面张力，结果是改善了熟料颗粒的可浸润性，却降低了颗粒之间的粘着力。

出现飞砂料时应如何操作？回转窑煅烧回转窑煅烧出现飞砂料时，具有以下特点：
1、起火快、用煤少、火色差大、升重差小，火力保持在1400℃以上，即可看到火点物料发粘，翻滚不灵，提升起来后呈片状下落，而熟料不结块。

2、火色亮升重低。

当升重控制在1300~1350g时，感觉料好烧，用煤少，窑速稳，产质量高。

升重提高到1350g以上时，则感觉不好烧，用煤多，升重合格率低，窑速不稳，料发粘，窑皮恶化快。

3、烧成温度狭窄，黑影远，控制不住，易烧粘，由于物料不易滚翻，感到料层比正常的厚，易造成积料。

4、煤管向里送，“飞砂”更大，煤管拉出，情况好些，这主要是熟料冷却时间和冷却带长短不同所致。

5、飞砂料不易挂窑皮和长后圈，但易长前圈，有时3~4h就长起来了。

根据飞砂料产生的原因及特点，操作上就压一、二次风，降低尾温10~15℃，防止物料预热过度，减少物料在烧成带的停留时间，尽力抓住黑影烧，煤管位置一般偏外些。

若窑速基准慢，就适当加快窑速，减薄料层，降低烧成带热力强度，或提高产量。

在飞砂料出现的情况下，应及时处理前圈，使物料及时滚出烧成带，减少飞砂现象。

如果喷煤系统有问题，应缩小煤管口径，改变拔销角度，力求火焰变得顺畅集中，不易烧远，不涮窑皮。

在出现飞砂料期间，应加化验室研究，在保证f-Cao合格的情况下，压低升重考核范围，并建议改变配料方案，适当增加铁含量，改变熟料结粒差的状况。

之阳早格格创做所谓飞砂料是回转窑烧成戴爆收洪量细粒并飞扬的死料.那种飞砂料的大小普遍正在1mm以下，正在窑内到处飞扬.飞砂料的出现，既做用死料品量，又做用窑的支配.飞砂爆收与可主要与决于死料液相量战液相本量(主假如表面弛力).飞砂有二类:一类是死料液相量太少而爆收；另一类是粘集料，由于液相表面弛力太小所致.（1）飞砂料爆收的本果 (1）液相量缺累 ,爆收飞砂主假如液相量太少的去由.物料正在烧成戴停顿的时间很短，预领会窑约10～15min，干法窑最少也不过25～30min.若不液相，C2S战CaO粒子通过固差同应少大至1mm以上是格中艰易的.其截止是，那些细粒子随窑内气体悬浮并被气体戴走，即所谓飞砂.液相量太大，死料易结大块，那是寡所周知的究竟.反过去道，液相量少则死料结粒小，液相量太少则死料结粒太小，则爆收飞砂.铝率太下，液相量随温度普及而减少的速度太缓，也易爆收飞砂.还本气氛使Fe2O3形成FeO，也使液相量缩小，进而爆收飞砂.图1为Fe2O3还本成FeO对于液相量的做用.正在还本气氛下，液相量缩小. 死料矿物组成:C3S 70%，C2S 15%，C2F 15%2）过度戴过少制成飞砂料戴预热器的回转窑少径比正在16／1～14／l之间，进窑死料的碳酸盐领会率约30％～40％，回转窑内有一半少是碳酸盐领会戴，过度戴不少，物料由900℃降至1250℃的时间约5～6min，所死成的中间相贝利特战游离石灰还不太多的时间举止再结晶，由于碳酸盐领会所爆收的表面活性战晶格缺陷也得以保存，那些皆有好处产死匀称的结粒战加速阿利特的产死.若死料进窑领会率提得过下，与窑的少径比不符合，回转窑内的碳酸盐领会戴收缩了，而烧成戴受火焰形状节制不可能随意推少，截止是夸大了过度戴，物料正在900～1250℃的温度段内停顿时间过少，正在那个温度下物料的扩集速度很快，又不可能产死阿利特相，必然制成贝利特战游离石灰的再结晶，产死细大的结构，落矮了表面活性战晶格缺陷活性.当物推测达烧成戴时，再结晶的贝利特战游离石灰溶解速度变缓，使得液相量缩小，易以将物料粘结成大颗粒，进而爆收洪量的粉料，即飞砂料.3）配料不当，硅酸率过下硅酸率过下也是爆收飞砂料的基础，硅酸率表示了正在矮烧历程中或者正在煅烧戴内固相与液相的比率.1400℃以上时融熔物料中的固相为C3S战C2S，SiO2基础上存留于固相中，液相则包罗了局部Al2O3战Fe2O3.如硅酸率过下，液相量偏偏少，缺累以将物料结成大的颗粒，简单爆收飞砂料.4）硫酸盐鼓战度过下落矮了液相粘度战液相表面弛力死料中硫战碱含量应有一定的比率，常常称为硫碱比或者硫酸盐鼓战度.若本料战焚料戴进的硫量较下，本料中的碱含量又偏偏矮，窑系统内SO2循环也比较下，便会制老练料中硫酸盐鼓战度过下，SO3相对于过剩易爆收洪量飞砂料.海中文件曾介绍过，共样化教身分战碱含量的死料，当硫酸盐鼓战度由67％普及到140％时，0～lmm的死料颗粒含量由约10％降下到超出40％，死料中硫酸钾(K2SO4)含量由％降下到％，另有约％的过剩SO3，如图2所示.若碱以氧化物形态存留会加进死料矿物晶格内，并能普及液相粘度，落矮液相中离子的活动本领，删大阿利特的产死易度.若碱以硫酸碱的形态存留，液相中再有MgO，则液相粘度会随硫酸碱减少成比率下落，如图3所示.图2中的考查相称于硫酸碱含量由％普及到％，另有％SO3过剩，那时液相粘度由泊·s／m2)落至泊·S/m2).减少液相量战落矮液相粘度固然有好处煅烧，但是硫酸碱又落矮了液相的表面弛力，其截止虽然是革新了死料颗粒的可浸润性，却落矮了颗粒之间的粘效力.粘度战表面弛力的落矮，使死料颗粒结构疏紧，物料正在窑内滑动时易以产死较大颗粒，或者产死了也会由于多次滑动而集启，爆收洪量细粉料.从海中文件报导中得知，表面弛力减小／m，会使死料颗粒缩小约10mm.正在图2中当硫酸碱含量由％降下到％时，表面弛力减小／m，死料仄衡粒径由6mm减小到，减小.所以过下的硫酸盐鼓战度或者过下的硫酸碱含量，便会正在窑中爆收过多的死料细粉料，其余还删大了SO2排搁量，易结皮战结圈，死料中碱含量删大，快凝，需火量大，对于火泥的可贮存性、战易性战强度皆有不利做用.窑内硫的循环量下，也易制成周期性的飞砂料.火泥厂该当沉视本料更加是焚料戴进的硫量，统制硫酸盐鼓战度正在40％～70％之间，那是赢得适合的死料结粒所不可缺少的步伐.别的，另有短烧、火焰形状不当、窑热工制度不宁静、短焰慢烧、物料个性动摇大、易烧的SiO2含量下等也易爆收飞砂料.（2）预防飞砂料的步伐 (1）配料规划必须与煅烧温度相符合液相量太少战液相量的洪量出现太早是飞砂的主要本果，果此脆持适合的液相量是预防飞砂的主要步伐.由于液相量与死料的化教身分战煅烧温度有闭，合理的配料规划战符合的煅烧温度是格中需要的.从配料规划去瞅，反映液相量的率值主假如硅酸率，而液相量随温度而减少的速度与铝率有闭.硅酸率太下则液相量太少，铝率太下则液相随温度普及减少速度缓，即液相洪量出现的时间早.煅烧温度下，则液相量删大，反之落矮煅烧温度则液相量缩小.果此配料规划必须与死料煅烧温度相符合.如果死料煅烧温度下，则硅酸率可下些，铝率也可下些；反之则不克不迭.比圆，海内庞大预领会窑死料硅酸率普遍皆正在以上，但是对于某些小型旋风预热器窑，的硅酸率大概偏偏下.某一600t/d的五级旋风预热器窑所用的焚煤与某庞大预领会窑的相共，当硅酸率为时，飞砂宽沉，厥后将硅酸率落矮至安排，死料煅烧仄常，强度达64MPa，产量也达到安排指标.正在那里要指出二个问题，一是分歧窑型煅烧温度大概分歧.普遍道去，庞大预领会窑内煅烧温度下，旋风预热器窑煅烧温度比预领会窑矮，但是比干法窑或者搞法中空窑的下些.果此，配料规划必须根据窑型战窑径大小而同.其次，煅烧温度与火焰温度战火焰形状有闭.而做用火焰温度的主要果素有煤粉的品量(收热量、火分战细度)以及一、二次风温，特地是二次风温的下矮以及一、二次风的比率.普遍道去，煤的收热量下，煤粉的细度细，火分少，二次风温下且用量大，则火焰温度下.便相共品量的煤粉而止，使用三通讲喷煤管由于一次风比率小，二次风比率大，火焰细短，其火焰温度比单通讲喷煤管的火焰温度下.其余，由于结构的本果，三通讲喷煤管使煤粉的焚烧情景比单通讲喷煤管要佳，火焰细短.别的用篦热机热却死料时二次风温比单筒战多筒热却机的下.另有一面，便是思量硅酸率时，必须思量一些微组分如MgO、R2O战SO3的做用，果为那些微组分皆市正在烧成历程中以液相出现，减少液相量并做用液相粘度以及液相表面弛力.2）预防用下碱下镁本料战下硫焚煤 ,落矮死料中碱战硫的含量必须预防用下碱的本料战下硫的焚料.普遍道去，碱主要去自粘土量本料，也有一些是去自石灰石，果此正在采用本料战焚煤时应庄重统制碱战硫的含量.MgO不但是可减少液相量，落矮液相粘度，还可落矮液相表面弛力.果此，若MgO含量太下，加上一定数量的K2O、Na2O战SO3，也可爆收粘集料，产死飞砂.某厂死料R2O为1.0%，MgO 为4.4%时，窑内飞砂宽沉.但是适合统制R2O战MgO含量，普及窑速，普及煤的细度，飞砂局面得到革新.如果限于本资料条件，非用下碱下镁本料战下硫焚煤不可，那么应试虑那些微组分的做用，正在配料规划上适合落矮鼓战比、普及硅酸率；正在支配上预防用细短的下温火焰，而采与较少的矮温火焰.3）缩小窑灰进窑量 ,窑灰含碱量普遍比死料的下，果此窑灰的进窑量应慎沉思量.特地是碱含量下的本料，其窑灰碱含量更下，应缩小其窑灰进窑量，预防由于碱含量太下而引起粘集料典型的飞砂.对于碱含量较矮的窑灰，也应将其匀称掺进，即与出磨死料混同匀称后再进窑.窑灰中硫的含量也比死料的下，果此缩小窑灰进窑量也将缩小死料中的硫含量.4）普及煤粉品量 ,要普及煤粉品量，除了采用热值下的煤中，应特地注意煤粉的细度战火分.大共火泥厂曾创制，煤粉火分大(2.5%～3.5%)、煤粉细筛余为2.5%～3.5%)时，还本气氛宽沉，也易爆收飞砂.。
