Autocad二维入门基本习题

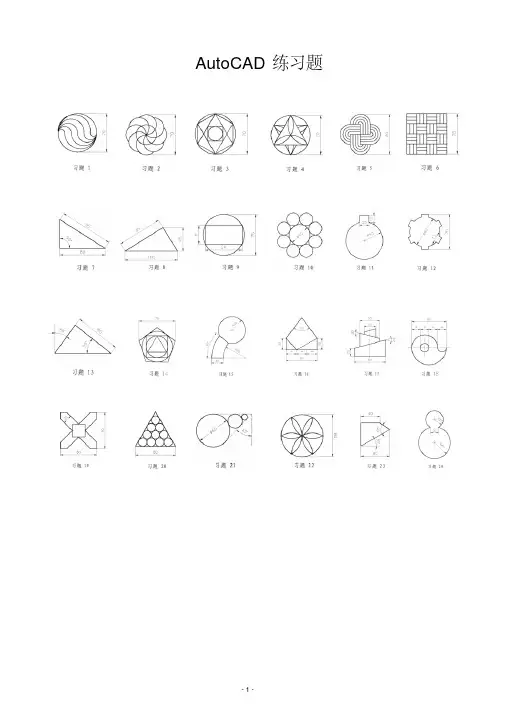

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。

图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。

图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。

图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。

【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。

图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。

图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。

图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。

图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。

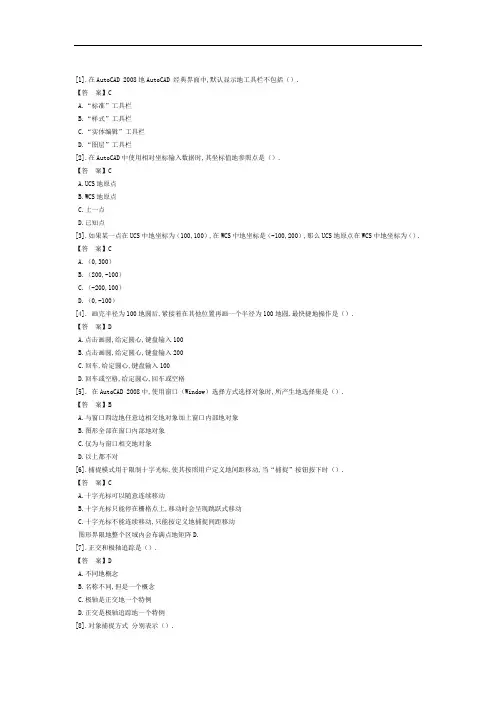

AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align (B) Extrude (C) Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @045 (B) @458 (C) @8,8 (D) @088．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D) 3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D) Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B) Top (C) Middle (D) Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B) Tan，Tan，Radius (C) Tan，Tan，Tan (D) Center，Direction15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B) 多边形在圆内，多边形的顶点在圆上(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24．下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30．特性刷可以复制什么特性：(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @908 (B) @890 (C) @80 (D) @0833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35．剖面线的夹点位于是：(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38．哪个命令用于建立块的定义？(A) Insert (B) WBlock (C) ByBlock (D) BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B) 90 (C) 45 (D) 040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B) Save As (C) QSave (D) PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B) 红色(C) 黄色(D) 黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69．使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。

附录各章习题参考答案第1章习题参考答案1. 答：AutoCAD 2019中包括“二维草图与注释”、“三维基础”和“三维建模”3种工作空间。

2. 在“快速访问”工具栏中单击“自定义快速访问工具栏”下拉按钮，在弹出的菜单中选择“显示菜单栏”命令，即可在默认工作界面中显示菜单栏3. 答：AutoCAD 2019执行命令的常用方式包括选择菜单命令、单击工具栏按钮和在命令行中输入命令3种。

4. 答：AutoCAD的透明命令是指在不中断其他命令的情况下被执行的命令。

使用透明命令的前提条件是在执行某个命令的过程中需要用到其他命令而又不退出当前执行的命令。

透明命令可以单独执行，也可以在执行其他命令的过程中执行。

在绘图或编辑过程中，要在命令行中执行透明命令，必须在原命令前面加一个撇号“'”，然后根据相应的提示进行操作即可。

5. 答：在AutoCAD中，绝对直角坐标的输入格式为“X，Y，Z”；相对直角坐标的输入格式为“@ΔX，ΔY，ΔZ”；相对极坐标的输入格式为“@距离<角度”；绝对极坐标的输入格式为“距离<角度”。

6. 答：AutoCAD提供的选择方式包括使用鼠标选择、窗口选择、窗交选择、快速选择和栏选对象等多种方式。

如果要在复杂的图形中快速选择同一特性的对象，可以选择“工具”|“快速选择”命令，在打开的“快速选择”对话框中按对象的特性进行选择。

第2章习题参考答案1. 答：默认情况下，图形界限功能处于关闭状态，因此在设置好图形界限后，如果没有打开图形界限功能，仍然可以在图形界限之外绘制图形2. 答：使用正交模式功能后，可以将光标限制在水平或垂直轴向上，从而方便在水平或垂直方向上绘制或编辑图形。

3. 答：启用或关闭捕捉和栅格的常用方法有如下3种。

●单击状态栏中的“捕捉模式”和“栅格显示”按钮。

●按F9键可以打开或关闭捕捉模式；按F7键可以打开或关闭栅格显示。

• 7 •在“草图设置”对话框中选中或取消“启用捕捉”和“启用栅格”复选框4. 答：在“草图设置”对话框只是选中了“启用对象捕捉追踪”复选框，还是不能进行对象捕捉追踪操作，因为还需要选中“启用对象捕捉”复选框，并开启一个或多个对象捕捉功能。

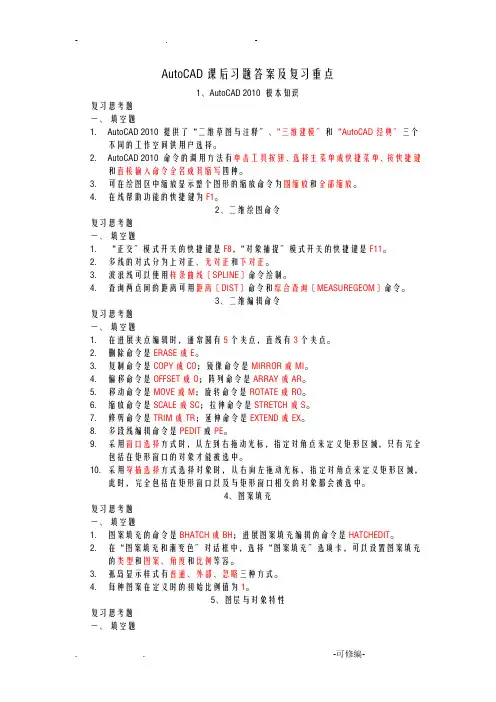

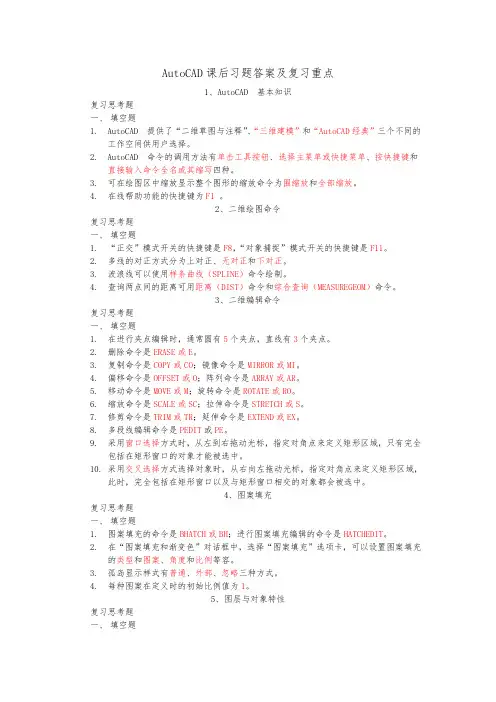

AutoCAD课后习题答案及复习重点1、AutoCAD 2010 根本知识复习思考题一、填空题1.AutoCAD 2010 提供了“二维草图与注释〞、“三维建模〞和“AutoCAD经典〞三个不同的工作空间供用户选择。

2.AutoCAD 2010 命令的调用方法有单击工具按钮、选择主菜单或快捷菜单、按快捷键和直接输入命令全名或其缩写四种。

3.可在绘图区中缩放显示整个图形的缩放命令为围缩放和全部缩放。

4.在线帮助功能的快捷键为F1。

2、二维绘图命令复习思考题一、填空题1.“正交〞模式开关的快捷键是F8，“对象捕捉〞模式开关的快捷键是F11。

2.多线的对式分为上对正、无对正和下对正。

3.波浪线可以使用样条曲线〔SPLINE〕命令绘制。

4.查询两点间的距离可用距离〔DIST〕命令和综合查询〔MEASUREGEOM〕命令。

3、二维编辑命令复习思考题一、填空题1.在进展夹点编辑时，通常圆有5个夹点，直线有3个夹点。

2.删除命令是ERASE或E。

3.复制命令是COPY或CO；镜像命令是MIRROR或MI。

4.偏移命令是OFFSET或O；阵列命令是ARRAY或AR。

5.移动命令是MOVE或M；旋转命令是ROTATE或RO。

6.缩放命令是SCALE或SC；拉伸命令是STRETCH或S。

7.修剪命令是TRIM或TR；延伸命令是EXTEND或EX。

8.多段线编辑命令是PEDIT或PE。

9.采用窗口选择方式时，从左到右拖动光标，指定对角点来定义矩形区域，只有完全包括在矩形窗口的对象才能被选中。

10.采用穿插选择方式选择对象时，从右向左拖动光标，指定对角点来定义矩形区域，此时，完全包括在矩形窗口以及与矩形窗口相交的对象都会被选中。

4、图案填充复习思考题一、填空题1.图案填充的命令是BHATCH或BH；进展图案填充编辑的命令是HATCHEDIT。

2.在“图案填充和渐变色〞对话框中，选择“图案填充〞选项卡，可以设置图案填充的类型和图案、角度和比例等容。

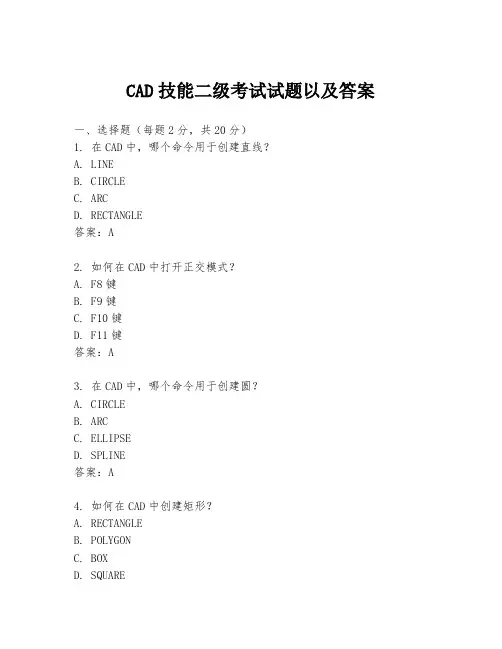

CAD技能二级考试试题以及答案一、选择题（每题2分，共20分）1. 在CAD中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中打开正交模式？A. F8键B. F9键C. F10键D. F11键答案：A3. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A4. 如何在CAD中创建矩形？A. RECTANGLEB. POLYGONC. BOXD. SQUARE5. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. POLYGONC. SPLINED. MULTILINE答案：A6. 如何在CAD中测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. DIST答案：A7. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. TTEXT答案：A8. 如何在CAD中创建块？A. BLOCKB. INSERTC. WBLOCKD. DEFPOINTS答案：A9. 在CAD中，哪个命令用于创建填充图案？B. FILLC. SHADED. PATT答案：A10. 如何在CAD中创建等轴测图？A. ISOPLANEB. 3DORBITC. DVIEWD. UCS答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个新图层。

答案：LAYER2. 要改变CAD中对象的颜色，可以使用________属性。

答案：COLOR3. 在CAD中，使用________命令可以测量对象的面积。

答案：AREA4. 要将CAD图纸保存为PDF格式，可以使用________命令。

答案：EXPORT5. 在CAD中，使用________命令可以创建一个新视图。

答案：VIEW6. 要将CAD图纸中的所有对象转换为多段线，可以使用________命令。

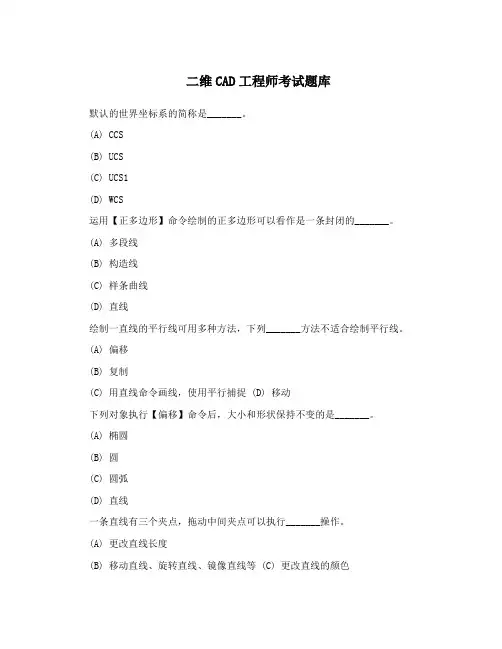

二维CAD工程师考试题库默认的世界坐标系的简称是_______。

(A) CCS(B) UCS(C) UCS1(D) WCS运用【正多边形】命令绘制的正多边形可以看作是一条封闭的_______。

(A) 多段线(B) 构造线(C) 样条曲线(D) 直线绘制一直线的平行线可用多种方法，下列_______方法不适合绘制平行线。

(A) 偏移(B) 复制(C) 用直线命令画线，使用平行捕捉 (D) 移动下列对象执行【偏移】命令后，大小和形状保持不变的是_______。

(A) 椭圆(B) 圆(C) 圆弧(D) 直线一条直线有三个夹点，拖动中间夹点可以执行_______操作。

(A) 更改直线长度(B) 移动直线、旋转直线、镜像直线等 (C) 更改直线的颜色(D) 更改直线的斜率_______是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息。

(A) 块(B) 多段线(C) 面域(D) 图案填充图样中标注锥度时，其锥度符号应配置在________。

(A)基准线上(B)指引线上(C)轴线上(D)A，B均可按所给定的主、俯视图，想像形体，找出相应的左视图:________局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是:________。

(A)必须对应一致(B)有一定的对应关系，有时无关(C)无对应关系，视需要而定有一普通螺纹的公称直径为12 mm，螺距为1.75 mm，单线，中径公差带代号为6g，顶径公差带代号为6g，旋合长度为L，左旋。

则正确的标记为:________。

(A)M12×1.75左-6g-L(B)M12LH-6g6g-L(C)M12×1.75LH-6g-L(D)M12LH-6g-L图中被测孔的轴线对两槽的公共中心平面的对称度公差为0.08 mm，欲满是这一要求，下面哪一个框格是正确的?装配图中若干相同的零、部件组，可仅详细地画出一组，其余只需用下列线型中的哪一种表示其位置? ________。

一、AutoCAD入门与基本操作一、单选题（共45题，45分）1、AutoCAD临时文件的扩展名为________。

A、 .BADB、 .DOGC、 .ac$D、 .SAV正确答案： C解析：解析：利用组合键win+R打开系统中的运行程序，进入运行界面之后在输入框中输入：%temp%，按确定即可进入TEMP文件夹了，里面有AutoCAD 临时文件，可以显示扩展名为.ac$。

2、在同时打开多个不连续的文件时使用的组合键是。

A、 AltB、 CtrlC、 ShiftD、 Esc正确答案： B3、将所有图形对象显示在屏幕上,使图形充满屏幕,可使用什么缩放命令。

A、范围缩放B、动态缩放C、中心缩放D、全部缩放正确答案： A4、哪些特性是"特性匹配"对话框不可以更改的。

A、图层B、线型比例C、颜色D、面积正确答案： D5、在使用某个命令时,欲了解该命令,可以。

A、按功能键F1B、按功能键F10C、按功能键F2D、按功能键F12正确答案： A6、缩放命令中的“全部”选项,它的意义是。

A、在图形窗口中显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形正确答案： A7、关于 ZOOM(缩放)和 PAN(平移)的几种说法，哪一个正确。

A、 ZOOM改变实体在屏幕上的显示大小,也改变实体的实际尺寸B、 ZOOM改变实体在屏幕上的显示大小,但不改变实体的实际尺寸C、 PAN改变实体在屏幕上的显示位置,也改变实体的实际位置D、 PAN改变实体在屏幕上的显示位置,其坐标值随之改变正确答案： B8、执行下述可以更改绘图区背景颜色。

A、 "工具"菜单→"选项"选项→"显示"标签按钮B、 "工具"菜单→"选项"选项→"文件"标签按钮C、 "工具"菜单→"选项"选项→"打开和保存"标签按钮D、 "工具"菜单→"选项"选项→"系统"标签按钮正确答案： A9、AutoCAD提供的部分命令可输入它的缩写,以减少输入量。

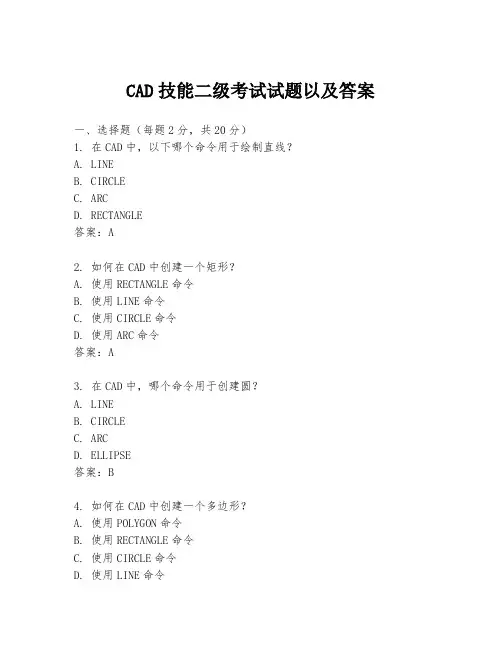

CAD技能二级考试试题以及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中创建一个矩形？A. 使用RECTANGLE命令B. 使用LINE命令C. 使用CIRCLE命令D. 使用ARC命令答案：A3. 在CAD中，哪个命令用于创建圆？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B4. 如何在CAD中创建一个多边形？A. 使用POLYGON命令B. 使用RECTANGLE命令C. 使用CIRCLE命令D. 使用LINE命令5. 在CAD中，哪个命令用于创建圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C6. 如何在CAD中创建一个椭圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用ELLIPSE命令D. 使用POLYGON命令答案：C7. 在CAD中，哪个命令用于创建点？A. POINTB. LINEC. CIRCLED. ARC答案：A8. 如何在CAD中创建一个多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用CIRCLE命令D. 使用ARC命令答案：B9. 在CAD中，哪个命令用于创建样条曲线？B. LINEC. CIRCLED. ARC答案：A10. 如何在CAD中创建一个文本对象？A. 使用TEXT命令B. 使用MTEXT命令C. 使用DIMENSION命令D. 使用BLOCK命令答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建一个封闭的多边形区域。

答案：HATCH2. 要修改CAD中的现有对象，可以使用____命令。

答案：PROPERTIES3. 在CAD中，____命令允许用户快速访问最近使用的命令。

答案：UNDO4. 使用____命令可以测量CAD图纸中两点之间的距离。
