实用的标准架空输电线路电气的参数计算

输电线路参数电气测量报告模板（工频法）------------测试基本信息------------- 1 -备注：Ug为对侧A,B,C三相短路接地,本侧三相短路,测量点对地的干扰电压无特别说明，报告中“(*)”表示根据不同测量方法和各单位运行要求的选填项，没有“(*)”都是必填项。

- 2 -------------正序阻抗------------测试数据参数测试结果备注：采用常规伏安表法进行测量，报告中必须给出各相或相间电压、电流、各相或相间功率值测量值；采用同步向量法测量，报告必须给出电压、电流测量值、相角及测试源频率，正序阻抗和零序阻抗测量时需同时提供电压的波动情况。

- 3 -------------零序阻抗------------测试数据参数测试结果备注：采用常规伏安表法进行测量，报告中必须给出正反极性加入的电压、电流、功率值测量值及相角；采用同步向量法测量，报告必须给出电压、电流测量值、相角及测试源频率，正序阻抗和零序阻抗测量时需同时提供电压的波动情况。

- 4 -------------正序电容------------测试数据参数测试结果备注：采用常规伏安表法进行测量，报告中必须给出各相或相间电压、电流测量值；采用同步向量法测量，报告必须给出电压、电流测量值、相角及测试源频率，正序阻抗和零序阻抗测量时需同时提供电压的波动情况。

- 5 -------------零序电容------------测试数据参数测试结果备注：采用常规伏安表法进行测量，报告中必须给出电压、电流测量值；采用同步向量法测量，报告必须给出电压、电流测量值、相角及测试源频率，正序阻抗和零序阻抗测量时需同时提供电压的波动情况。

- 6 -------------线间互阻抗------------测试数据参数测试结果备注：采用常规伏安表法进行测量，报告中必须给出相邻线路零序感应电压、本线电流测量值；采用同步向量法测量，报告必须给出相邻线路零序感应电压、本线电流测量值相角及系统频率。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

　10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查　五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算 一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂图1-1-1 铝导体的经济电流密度根据给定的线路在正常运行方式下的最大负荷电流I max 和年最大负荷利用小时数t max ，即可按经济电计算出导线的经济截面A 为(mm ) maxI A J2架空绝缘电缆 JKV-0.6/1.0型 I =13.2A 0.675 A =0.027 I 1.45 （θe =70℃）JKLV-0.6/1.0型 I =10.2A 0.675 A =0.039 I 1.45 （θe =70℃） JKLHV-0.6/1.0型 I =9.4A 0.675A =0.0435 I 1.45 （θe =70℃）JKY-0.6/1.0型 I =13.4A 0.68A =0.027 I 1.44 （θe =70℃） JKLY-0.6/1.0型 I =10.4A 0.68 A =0.039 I 1.44 （θe =70℃） JKLHY-0.6/1.0型 I =9.3A 0.686A =0.0435 I 1.43 （θe =70℃）JKYJ-10型 I =19.5A 0.64A =0.012 I 1.53 （θe =90℃） JKLYJ-10型 I =13.2A 0.675 A =0.018 I 1.53 （θe =90℃） JKLHYJ-10型 I =11.9A 0.675 A =0.02 I 1.53 （θe =90℃）注：由近似公式求得的是单根电缆的长期允许载流量，集束型电缆的长期允许载流量为单根电缆的70%，相应地，载流量相同时，集束型电缆的截面积应为单根电缆的1.67倍（铝芯）或1.73倍（铜芯）。

架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

1）单回路单导线的正序电抗：X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779rr－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例安岳供电公司李荣久第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

第二章电网元件的等值电路和参数计算2-1 架空输电线路的参数2.1.0 概述•电阻：反映线路有功功率损失；•电感：反映载流导线产生磁场效应；•电导：反映泄漏电流及空气游离产生的有功损失；•电容：反映带电导线周围电场效应。

2.1.3 架空输电线路的电导在一般的电力系统计算中可忽略电晕损耗，即认为。

这是由于在设计时，通常按照避免电晕损耗的条件来选择导线的半径。

0g ≈2-2 架空输电线的等值电路2.2.0 概述电力线路按长度可分为：–短线路——L<100km的架空线或不长的电缆；–中长线路——L<100~300km的架空线或L<100km的电缆；–长线路——L>300km的架空线或L>100km的电缆；2.2.2 中长架空线路的等值电路电压在110~330kV的中长线路，电纳的影响不能忽略，等值电路一般有两种表示方法：П型和T型。

Note:П型和T型相互间不等值，不能用Δ—Y 变换。

2-3 变压器的等值电路和参数2.3.1 双绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：%S S P V ∆短路损耗：短路电压：00%P I ∆空载损耗：空载电流：T T R X ⇒⇒T TG B ⇒⇒2.3.2 双绕组变压器的短路试验短路实验：将变压器的一绕组短路，另一绕组加电压，使短路绕组中的电流达到额定值，测绕组上的有功损耗ΔP S及短路电压ΔV S%。

2.3.2 双绕组变压器的空载试验空载实验：将变压器一绕组开路，另一绕组加上额定电压，测绕组中的空载损耗ΔP0和空载电流ΔI0%。

2.3.3三绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：(12)(23)(13)(12)(23)(13)%%%S S S S S S P P P V V V −−−−−−∆∆∆短路损耗：、、短路电压：、、00%P I ∆空载损耗：空载电流：%Si Si P V ⇒∆⇒Ti Ti R X ⇒⇒13i =∼TTG B ⇒⇒2.3.3 三绕组变压器短路试验短路实验：将三绕组变压器任一绕组(如j)短路,在另一绕组) ，使短路绕组j中电流达其额定电(如i)加电压(Ui流(I)，测i,j绕组间的短路损耗(∆P S(i-j))和短路jN电压降(ΔV S(i-j)%)。

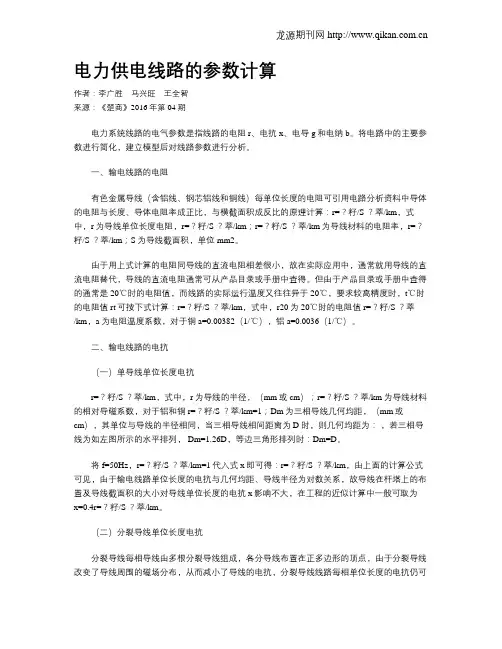

电力供电线路的参数计算作者：李广胜马兴旺王全智来源：《楚商》2016年第04期电力系统线路的电气参数是指线路的电阻r、电抗x、电导g和电纳b。

将电路中的主要参数进行简化，建立模型后对线路参数进行分析。

一、输电线路的电阻有色金属导线（含铝线、钢芯铝线和铜线）每单位长度的电阻可引用电路分析资料中导体的电阻与长度、导体电阻率成正比，与横截面积成反比的原理计算：r=？籽/S ？萃/km，式中，r为导线单位长度电阻，r=？籽/S ？萃/km；r=？籽/S ？萃/km为导线材料的电阻率，r=？籽/S ？萃/km；S为导线截面积，单位mm2。

由于用上式计算的电阻同导线的直流电阻相差很小，故在实际应用中，通常就用导线的直流电阻替代，导线的直流电阻通常可从产品目录或手册中查得。

但由于产品目录或手册中查得的通常是20℃时的电阻值，而线路的实际运行温度又往往异于20℃，要求较高精度时，t℃时的电阻值rt可按下式计算：r=？籽/S ？萃/km，式中，r20为20℃时的电阻值r=？籽/S ？萃/km，a为电阻温度系数，对于铜a=0.00382（1/℃），铝a=0.0036（1/℃）。

二、输电线路的电抗（一）单导线单位长度电抗r=？籽/S ？萃/km，式中，r为导线的半径，（mm或cm）；r=？籽/S ？萃/km为导线材料的相对导磁系数，对于铝和铜r=？籽/S ？萃/km=1；Dm为三相导线几何均距，（mm或cm），其单位与导线的半径相同，当三相导线相间距离为D时，则几何均距为：，若三相导线为如左图所示的水平排列， Dm=1.26D，等边三角形排列时：Dm=D。

将f=50Hz，r=？籽/S ？萃/km=1代入式x即可得：r=？籽/S ？萃/km，由上面的计算公式可见，由于输电线路单位长度的电抗与几何均距、导线半径为对数关系，故导线在杆塔上的布置及导线截面积的大小对导线单位长度的电抗x影响不大，在工程的近似计算中一般可取为x=0.4r=？籽/S ？萃/km。

架空输电线路电气参数计算文档大全一、提资参数表格式文档大全二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r文档大全r－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

文档大全3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

架空输电线路电气参数计算文案大全一、提资参数表格式文案大全二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r文案大全r－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

文案大全3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d ab′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

架空输电线路基础设计规程2023一、引言架空输电线路基础设计规程2023是国家电力公司制定的一项重要技术标准，旨在规范架空输电线路的基础设计工作，确保输电线路的安全可靠运行。

本规程适用于输电线路的新建、改扩建项目，对于提高电网的供电能力、降低输电线路的故障率具有重要意义。

二、设计原则1. 安全可靠：设计应遵循“安全第一，可靠为本”的原则，确保输电线路在各种恶劣环境和极端天气条件下正常运行。

2. 经济合理：设计应考虑成本效益，合理配置线路参数和设备，以降低建设和运维成本，同时提高输电线路的经济效益。

3. 环境友好：设计应注重环保要求，选择材料和技术，减少对自然环境的影响，降低线路的电磁辐射和噪音污染。

三、设计要求1. 电气参数：设计应根据输电线路所处地理环境、负载情况和供电要求确定合适的电气参数，包括电压等级、电流容量、线路距离等。

2. 杆塔结构：设计应根据线路的电气参数和地理条件确定合适的杆塔结构，包括杆塔高度、杆塔类型、杆塔间距等。

3. 导线选择：设计应根据电流容量、输电距离等因素选择合适的导线类型和规格，并考虑导线的机械强度、电气性能和抗风振性能。

4. 绝缘选择：设计应根据线路电压等级和环境条件选择合适的绝缘子类型和串联数目，保证线路的绝缘性能和可靠性。

5. 接地系统：设计应合理布置接地系统，确保线路的接地电阻满足要求，保证线路的安全运行。

6. 防雷保护：设计应考虑线路的防雷保护措施，包括合理设置避雷器、接地引下线和接地装置，降低雷击造成的损害风险。

7. 路由选择：设计应根据地理条件、土质情况和环境保护要求选择合适的线路路由，避免对地理环境和生态环境的破坏。

四、设计流程1. 方案设计：根据输电线路的要求和技术标准，制定初步设计方案，包括线路走向、杆塔布置、导线规格等。

2. 参数计算：根据设计方案，进行电气参数计算和结构强度计算，确定线路的电气参数和杆塔结构。

3. 材料选择：根据设计要求和技术标准，选择合适的导线、绝缘子、杆塔等材料，并进行材料性能测试和质量检验。

架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

1）单回路单导线的正序电抗：X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779rr－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

110kV输电线路工程中导线选型及参数计算摘要：导线选型是输电线路工程规划中的一个重要环节，关系到输电线路工程的施工质量及成本造价。

本文对110kV输电线路工程中的导线选型及参数计算展开了探讨，分析了几种节能导线材料和特性，并结合工程实例，对110kV输电线路工程中的导线选型及参数计算进行了详细的介绍。

关键词：输电线路；导线选型；参数计算0 引言随着我国国民经济的快速发展，我国电力行业得到了迅速的发展，110kV输电线路工程的施工也日益增加。

在110kV输电线路工程中，导线作为电力传输的主要载体，对输电线路的安全性、可靠性及经济性具有十分重要的影响。

如何在保证系统安全及输电质量的前提下，做好导线选型工作，减少输电线路的损耗，降低输电成本，已成为当前电力领域备受关注的问题。

1 节能导线材料和特性1.1 钢芯高导电铝型线绞线钢芯高导电铝型线绞线，采用导电率63%IACS的硬铝型线作导体层，高强度钢线作为承力构件的型线同心绞架空导线。

它具有结构相近、电阻损耗小、输送容量大、机械负荷荷载小、年费用低，以及施工、运行要求相似等优点。

目前，在用的架空导线的导体材料都采用电工铝。

在输电工程中，国际上普遍采用钢芯铝绞线作为架空输电导线的主要产品，已有百余年历史。

现在架空导线衍生出许多品种：钢芯铝合金绞线、铝包钢芯铝绞线、铝合金绞线、耐热铝合金绞线、钢芯型线绞线等。

2000年，日本首先开发了复合材料芯软铝绞线，2004年开发出殷钢钢芯软铝绞线。

由于不同导线品种的铝导体材料性能不同，其导电率亦有所不同，从56%IACS至63%IACS不等（见表1）。

由于复合材料导线采用的铝导体是经高温韧炼加工的软铝，其抗拉强度低于95MPa，表面强度下降，其使用性和可靠性方面存在的本质缺陷逐步显现。

目前，导电率达到63%IACS的高导电硬铝导线产品已通过相关产品技术鉴定，并已形成专业化的生产工厂。

钢芯高导电铝型线绞线是采用导电率63%IACS的硬铝型线作导体层，高强度钢线作为承力构件的型线同心绞架空导线。

第41卷第4期2021年4月电力自动化设备Electric Power Automation Equipment Vol.41No.4 Apr.2021输电线路零序参数的实用计算方法及系统王开白1，姜雨萌2，刘家庆1，晁璞璞2，孙正伟1，鲍斌1，李卫星2（1.国家电网公司东北分部，辽宁沈阳110000；2.哈尔滨工业大学电气工程及自动化学院，黑龙江哈尔滨150001）摘要：基于对输电线路参数计算方法的理论推导，分析影响输电线路参数工程计算精度的主要因素。

针对输电线路沿线各段土壤电阻率变化较大且不易准确获取的问题，提出根据同一线路走廊内已投运线路实测参数反推沿线等效电阻率的方法；针对输电线路的局部同塔、局部平行及杆塔多样性特征，提出采用分段计算和杆塔参数简化处理方法；通过研究地线不同接地形式对零序参数的影响，结合实际调研分析，对理论计算公式进行了改进。

基于MATLAB的AppDesigner，开发了输电线路参数辨识系统，结果表明，通过实用化改进，明显提升了输电线路参数计算的精度和工程实用性。

关键词：输电线路；参数辨识；实用计算；软件开发中图分类号：TM773文献标志码：A DOI：10.16081/j.epae.2021030190引言输电线路电气参数是电力系统计算、保护整定计算等工作的基础资料，关系到电力系统安全稳定运行［1-3］。

随着电网结构愈加复杂，输电线路间存在电磁耦合关系的情况越来越普遍，基于Carson公式的经典理论计算方法已无法满足工程对结果精度的要求，且实用性较差。

近年来，基于数据采集与监视控制系统（SCADA）、相量测量装置（PMU）及故障录波数据的输电线路参数计算方法相继被提出［4-7］。

在输电工程设计阶段，由于不具备实测条件，评估输电线路参数是否满足设计要求仍需要依靠理论计算［8-9］。

我国规定110kV及以上电压等级线路需要实际测量，实测结果的准确性需要有理论计算结果作为判断依据，如：投运前的离线测量结果或利用SCADA、PMU及故障录波数据计算输电线路参数，其均需要与理论计算结果相对比。

浅析架空输电线路电气参数摘要：为满足国民经济快速发展的需要，以特高压交、直流输电为代表的电网建设正在如火如荼地展开。

输电线路参数是电力系统分析所必需的一项基本数据，高压输电线路的设计尤其电气参数是电力系统建模的重要组成部分，该参数的准确性对于电网的运行、调度、规划部门都有着重要的意义。

本文在参考相关设计手册和文献的基础上，总结线路参数的阻抗计算过程，用于线路参数实测过程中的理论分析。

关键词：输电线路；电气参数；参数计算1.1 需求背景输电线路是电力输送的载体，是电力系统的主要组成部分之一，对电力系统起着极其重要的作用。

输电线路的参数主要是指其工频参数，它包括正序阻抗、正序电容、零序阻抗、零序电容以及多回互感线路之间的耦合电容等，这些参数是电力系统进行潮流计算、短路电流计算、继电保护整定计算以及选择电力系统运行方式等工作的必要参数，其准确性直接关系到这些计算结果的准确性。

通常线路参数的获得有两种方法：一是通过实际测量获得，二是根据线路的排列方式和物理参数进行理论计算获得。

实际中的输电线路工频电气参数的理论计算往往比较复杂且受很多不确定因素的影响，两种方法都有各自不同的优缺点。

工程上，对110kV及以上的线路要求进行实际测量，并以实测的结果为准，对110kV以下的线路一般不进行实测，而以理论计算的结果为准，对系统安全要求较高的线路必须要进行实测，对新建线路和改建线路也要进行实测。

实测和理论计算两种方法在实际中是相辅应用的。

对于要求进行实测的线路，实测结果以不偏离理论计算值过多为原则。

1.2 三相线路的阻抗1.2.1 三相线路的阻抗对于三相线路，在进行参数计算时，可以用三个平行的“导线—地”回路来代替。

根据卡尔逊的基本思想，所有地中电流的返回路径仍可用一根虚设的导线来表示，如图1-1所示。

这一三相架空线路的等值模型对于各序参数的计算都适用。

这将是分析计算线路参数的一个基本出发点。

图1-1 三相导线-地回路等效回路1.2.2 分裂导线的合并方法为了减少电晕干扰，超高压线路大多采用分裂导线。

架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.正序电阻：I即导线的交流电阻。

交流电阻大于直流电阻，一般为直流电阻的导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以1）单回路单导线的正序电抗：X1 = 0.0029f lg（d m/r e）Q /km式中 f —频率（Hz）;d m —相导线间的几何均距，（m）;dm = 3"（d ab d bc d ca）d ab d bc d ca —分别为三相导线间的距离，（m）;r e—导线的有效半径，（m）;1.3 倍。

2。

多分裂导线以此类推~ 0.779r rer —导线的半径，（m2）单回路相分裂导线的正序电抗：X1 = 0.0029f lg（d m/R e）Q /km 式中 f —频率（Hz）;d m —相导线间的几何均距，（m）;dm = 3"（d ab d bc d ca）d ab d bc d ca —分别为三相导线间的距离，（m）;R e—相分裂导线的有效半径，（m）;n = 2 R e=（r e S）1/2n = 4 R e= 1.091 （r e S3）1/4n = 6 R e= 1.349 （匚S5）1/6S—分裂间距，（m）。

3）双回路线路的正序电抗:X1 = 0.0029f lg (d m /R e )式中 f —频率(Hz );d m —相导线间的几何均距，（m ）;a 。

c '。

dm =12"（ d ab d ac d a b d ac ' d ba d bc d ba d bc d ca d cb d ca d eb ）b 。

b 。

d ab d bc ....... 分别为三相双回路导线间的轮换距离，（m ）; c 。

a '。

R e —相分裂导线的有效半径，（m ）;R e = 6V （ r e 3d aa d bb ' d cc '）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18〜P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线Q /km2零序电阻即为正序电阻。

架空输电线路电气参数计算
架空输电线路是一种常见的电力输送方式，通过悬挂在电力杆上的导
线将电能从发电厂输送到用户。

架空输电线路的电气参数计算是为了保证
线路的安全、稳定运行，以及合理优化线路电气参数，从而提高输电效率
和系统可靠性。

架空输电线路的电气参数主要包括线路电阻、电感和电容。

电阻是导
线电流通过导线时消耗的能量，是由导线材料的电阻率和导线长度决定的。

电感是导线所产生的自感电压，是由导线所形成的线圈的线圈数和电流变
化速度所决定的。

电容是导线所产生的电容电压，是由导线和大地之间的
电容耦合形成的。

在架空输电线路的电气参数计算中，还需要考虑周围环境的影响。

例如，导线周围的温度和湿度会影响导线的电阻和电容特性。

此外，导线的
挂高和距离也会影响导线的电感和电容特性。

适当考虑这些因素并进行合
理的修正，可以更准确地计算架空输电线路的电气参数。

在实际的架空输电线路设计中，需要根据具体的工程要求和现场条件，综合考虑安全、经济和可靠性等因素，选择合适的导线截面积、悬挂高度
以及导线间距等参数。

通过电气参数计算，可以为线路设计和施工提供科
学依据，确保线路能够正常运行，并实现电力输送的效果。

总之，架空输电线路的电气参数计算是保证线路安全、稳定运行的重
要环节。

通过计算电阻、电感和电容等参数，可以为线路设计和施工提供
科学依据，优化线路参数，提高电力输送效率和系统可靠性。

同时，还需
要考虑周围环境的影响，综合考虑安全、经济和可靠性等因素，选择合适
的线路参数。
