GJB新编 蜂窝纸板规范

中华人民共和国包装行业标准BB/T XXXX-XXXX包装材料蜂窝纸板Packaging material-- Honeycomb fibreboard(征求意见稿)附件：1项包装行业标准标号及名称目次前言Ⅱ1 范围 12 标准性引用文件 13 术语和概念 24 技术要求 35 测试方式 76 查验规那么 87 包装、标志、运输贮存 9前言本标准主要对上一版标准中面纸、芯纸的平方克重、蜂窝纸板厚度及边长内容进行了修改、增加了、单个脱胶面积规定、爆空规定、容重规定、其他内容未作变化。

本标准由中国包装联合会提出并归口。

本标准起草单位：本标准主要起草人：蜂窝纸板1 范围本标准规定了蜂窝纸板及制件的术语、概念、结构、技术要求、实验方式、查验规那么和标志、包装、运输和贮存等。

本标准适用于产品包装用、未经特殊加工（防潮、防静电等）处置蜂窝纸板及制件的查验。

2 标准性引用文件以下文件关于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

BB/T 0016-2006 包装材料蜂窝纸板GB/T 450 纸和纸板试样的采取GB/T 462 纸和纸板水分的测定GB/T 2828.1 计数抽样查验程序第1部份：按接收质量限（AQL）检索的逐批查验抽样打算GB/T 2829 周期查验计数抽样程序及表（适用于对进程稳固性的查验）GB/T 6547 瓦楞纸板厚度测定法GB/T 10739 纸、纸板和纸浆试样处置和实验的标准大气条件GB/T 13023 瓦楞芯（原）纸GB/T 13024 箱纸板GB/T 14518 胶粘剂的pH值测定Q/HR 0603 001 电子电器有害物质的限量要求Q/HR 0603 003 REACH 法则3 术语和概念以下术语和概念适用于本标准蜂窝纸板一种由两层面纸与中间蜂窝纸芯胶粘而成的纸板，结构如图1所示。

GJB新编蜂窝纸板规范Companynumber【1089WT-1898YT-1W8CB-9UUT-92108】蜂窝纸板规范GJB/3839--19991范围1.1主题内容本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。

1.2适用范围本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2引用文件GB450-89纸和纸板试样的采取GB/T462-95纸和纸板水分的测定法GB1453-92玻璃钢蜂窝夹层结构或芯子平压试验方法GB1464-92玻璃钢蜂窝夹层结构容重试验方法GB/T6547-98瓦楞纸板厚度的测定方法GB/T6548-98瓦楞纸板粘合强度的测定方法GB/T13023-91瓦楞原纸GB/T13024-91箱纸板GJB179A-96计数抽样检查程序及表GJB1765-93军用物资包装标志ISO5628-1990纸和纸板一静态弯曲挺度测定一般原理3要求3.1合格鉴定按本规范提交的产品应是经鉴定合格或定型批准的产品。

3.2材料3.2.1芯纸与面纸生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。

按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。

表1新版、面纸德主要技术指标3.2.2粘合剂粘合剂应符合下列要求:a、初粘性好，粘接力强;b、干燥速度快；c、酸碱度PH值应在6〜8之间，无毒、无味、无腐蚀。

3.3工艺3.3.1孔径比为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比（i）一般不得小于0.8。

蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。

3.3.3固化蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于80%。

3.4物理机械性能3.4.1含水率蜂窝纸板含水率为（14±4）%。

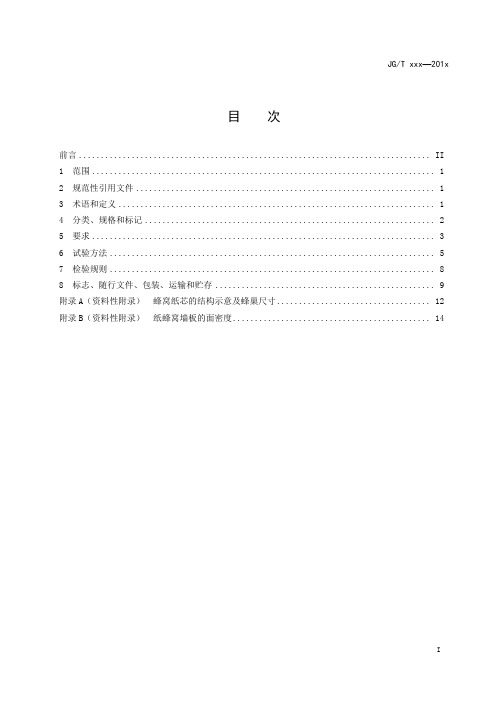

目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类、规格和标记 (2)5 要求 (3)6 试验方法 (5)7 检验规则 (8)8 标志、随行文件、包装、运输和贮存 (9)附录A（资料性附录）蜂窝纸芯的结构示意及蜂巢尺寸 (12)附录B（资料性附录）纸蜂窝墙板的面密度 (14)以纸蜂窝芯板为芯材，无机板材为面板，经过层叠、加压、粘结而成的复合墙板。

纸蜂窝墙板的结构示意见图1所示。

a）单层芯板纸蜂窝墙板 b）双层芯板纸蜂窝墙板说明：1、8——面板；2、4、5、7——纸蜂窝芯板用面纸；3、6——纸蜂窝芯板用蜂窝纸芯。

图1 纸蜂窝墙板结构示意图3.2蜂窝纸芯 paper honeycomb core由多条纸或多层纸通过粘结、分切、拉伸等工艺形成的连续蜂巢状芯材，蜂窝纸芯的结构示意及蜂巢尺寸参见附录A。

3.3纸蜂窝芯板 honeycomb paperboard由上、下两层面纸和蜂窝纸芯胶粘而成的复合纸板。

4 分类、规格和标记4.1 分类4.1.1 按面板类型分为：——纤维增强水泥板，代号：XS；——纤维增强硅酸钙板，代号：XG；——纸面石膏板或装饰纸面石膏板，代号：ZS；——菱镁板，代号：LM。

——其他。

4.1.2 按纸蜂窝芯板层数分为：——单层芯板，代号：1；——双层芯板，代号：2；——多层芯板，代号用层数表示。

4.2 规格4.2.1 面板的厚度规格应符合表1的规定。

表1 面板的厚度规格 单位为毫米4.2.2 纸蜂窝墙板的规格应符合表2的规定。

表2 纸蜂窝墙板的规格 单位为毫米4.3 标记纸蜂窝墙板（PHP ）按面板类型、面板厚度、纸蜂窝芯板层数、规格（长度×宽度×厚度）及标准编号的顺序进行标记。

规格（长度×宽度×厚度，单位为毫米） 纸蜂窝芯板层数 面板厚度 面板类型代号 产品代号示例：面板为12 mm 厚纸面石膏板、单层纸蜂窝芯板的纸蜂窝墙板，规格为2400 mm×1200 mm ×90 mm ，标记为：PHP-ZS （12）-1-2400×1200×90 JG/T XXX-201X 。

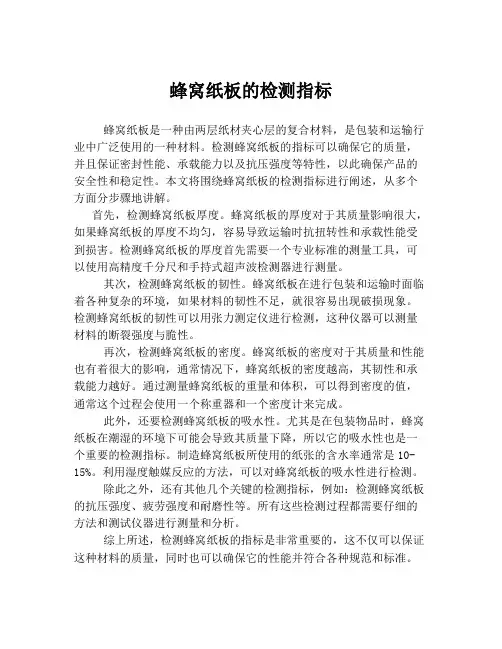

蜂窝纸板的检测指标蜂窝纸板是一种由两层纸材夹心层的复合材料，是包装和运输行业中广泛使用的一种材料。

检测蜂窝纸板的指标可以确保它的质量，并且保证密封性能、承载能力以及抗压强度等特性，以此确保产品的安全性和稳定性。

本文将围绕蜂窝纸板的检测指标进行阐述，从多个方面分步骤地讲解。

首先，检测蜂窝纸板厚度。

蜂窝纸板的厚度对于其质量影响很大，如果蜂窝纸板的厚度不均匀，容易导致运输时抗扭转性和承载性能受到损害。

检测蜂窝纸板的厚度首先需要一个专业标准的测量工具，可以使用高精度千分尺和手持式超声波检测器进行测量。

其次，检测蜂窝纸板的韧性。

蜂窝纸板在进行包装和运输时面临着各种复杂的环境，如果材料的韧性不足，就很容易出现破损现象。

检测蜂窝纸板的韧性可以用张力测定仪进行检测，这种仪器可以测量材料的断裂强度与脆性。

再次，检测蜂窝纸板的密度。

蜂窝纸板的密度对于其质量和性能也有着很大的影响，通常情况下，蜂窝纸板的密度越高，其韧性和承载能力越好。

通过测量蜂窝纸板的重量和体积，可以得到密度的值，通常这个过程会使用一个称重器和一个密度计来完成。

此外，还要检测蜂窝纸板的吸水性。

尤其是在包装物品时，蜂窝纸板在潮湿的环境下可能会导致其质量下降，所以它的吸水性也是一个重要的检测指标。

制造蜂窝纸板所使用的纸张的含水率通常是10-15%。

利用湿度触媒反应的方法，可以对蜂窝纸板的吸水性进行检测。

除此之外，还有其他几个关键的检测指标，例如：检测蜂窝纸板的抗压强度、疲劳强度和耐磨性等。

所有这些检测过程都需要仔细的方法和测试仪器进行测量和分析。

综上所述，检测蜂窝纸板的指标是非常重要的，这不仅可以保证这种材料的质量，同时也可以确保它的性能并符合各种规范和标准。

在选择蜂窝纸板之前，对于这些检测指标要给予足够的重视，确保选购的蜂窝纸板符合所需要的用途和要求。

XXXX有限公司
文件编号：
文件名称：
PP蜂窝板检验规范
版本号： 修改状态：
第页共页
检验标准
序号
检验项目
缺陷
等级
抽样水平
检验标准
1
标识
A
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
标识内容完整、规范、清晰，并附有出货检验报告
目视
/
每批
2
颜色
B
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
同一批产品无色差，两批产品间可允许轻微色差(以最初标准样件为准)
目视
/
每批
3
外观
B
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
表面平整(弯曲度见封样件)，切边平齐，无破损、变形、严重飞边和污秽
目视
/
每批
4
长度
B
5张/每批
+100mm -0
测量
卷尺
每批
5
宽度
B
5张/每批
+100mm -0
测量
卷尺
每批
6
厚度
B
5张/每批
3±0.3mm
测量
卡尺
每批
7
克重
B
3张/每批
1200±50g/㎡
称重
电子称
每批
8
阻燃性
A
3张/每批
≤70mm/min
GB8410-2006
阻燃箱
每批
9
气味
A
3张/每批
≤3级
GB/T30512-2014
烘箱
每批
10
高低温循环性

3.核对纸格:
3.1将纸格铺在平面上,把被测物放在纸格上。
3.2用手按住手左右方向或上、下方向是否与纸格的边缘及角度完全密合，被测物不能有任一方向上翘起、平面不平行或与纸格边缘及角度不密合等现象。
3.3有孔位的被测物，必须与纸格孔位100%重合，孔位不可错位。
4.如果同一产品需使用上、下框，需将上、下框配套，重复“3”的动作测试。上、下框不能有任一角或边翘起、不配套等现象。
文件标题
蜂巢板、蜂巢框进料检验规范
页数
第 1 页共 1 页
文件编号
版 次
B0
格式编号
GS-B-002
制定部门
品保部
制定日期
2014-0Βιβλιοθήκη -07修订日期2014-04-07
判定依据及标准均为订购单、纸格、样品和订单资料：
检验项目
抽样计划
测试工具及方法
不良现象
缺点类型
大
中
小
规格
单位：PC
S-1
有任何1PC不合格则判定不合格
5.所有转角地方需磨平,不可刮手。
1.颜色、形状错误。
2.严重变形、接口不密合、易折断。
3.纸格与被测物角度不密合。
4.上下框不配套。
明显变形,孔位错位。
5.刮手。
√
数量
单位：PC
每批大件数全点，
小件数或小捆数，抽查10%，看数量是否够数
1.目视
2.小包数点法：直接全点一捆数量是否够数。
数量短缺。
√
1.游标卡尺：量测厚度。
2.皮尺：量测长、宽、高。
3.相对误差小于5%。
4.形状不规则时，实际规格则以纸格为准。
规格错误，完全与订购单不符，相对误差已超过所规定的误差范围。

《蜂窝纸板箱》（征求意见稿）编制说明一、工作简况1、任务来源根据国家标准化管理委员会《关于下达2012年第一批国家标准制修订计划的通知》（国标委综合[2012]50号）要求，《蜂窝纸板箱》国家标准（计划编号：20120293-T-469）由全国包装标准化技术委员会归口。

2、编制过程●形成工作组讨论稿2013年8月成立标准工作组。

在相关企业内控标准、用户检收要求和原有相关标准部分规定的基础上，完成标准工作组讨论稿。

●形成征求意见稿工作组以多种形式对讨论稿进行了探讨和调研，并按GB/T 1.1－2009《标准化工作导则第1部分：标准的结构和编写》的要求，对标准的格式和内容进行了编定，于2013年10 月形成了《蜂窝纸板箱》（征求意见稿）。

二、标准编制的原则和主要内容●制定原则是要体现出标准的先进性、代表性和适用性，为行业和市场提供一个更好的质量规范。

●标准的主要内容（一）标准名称本标准名称为《蜂窝纸板箱》，由国标委批准立项制定，项目编号：20120293-T-469。

（二）范围本标准适用于蜂窝纸板箱的分类、材料、外观、性能要求、检验与试验、检验规则、标志、包装、运输及贮存等。

（三）引用标准更新和补充GB/T 19788—2005 蜂窝纸板箱检测规程BB/T 0016—2006 包装材料蜂窝纸板GB/T 13023 瓦楞原纸GB/T 13024 箱板纸GB/T 1453 非金属夹层结构或芯子平压性能试验方法ISO 5628 纸和纸板—静态弯曲挺度测定一般原理GB/T 6547 瓦楞纸板厚度的测定方法GB/T2791-1995 胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T 6543-2008 运输包装用单瓦瓦楞纸箱和双瓦楞纸箱（标准更新）GB/T 191 包装储运图示标志GB/T 190-2009危险货物包装标志（新增）BB/T 0023-2004 纸护角（新增）GB/T 4996 联运通用平托盘试验方法GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1：1999，IDT）（四）分类1．蜂窝纸板箱按制作材料可分为复合材料包装箱、全蜂窝纸板包装箱两类；（3.1）2．蜂窝纸板箱按结构可分为开槽型（02型）、套合型（03型）和折叠型（04型）三类；（3.2）3.基本箱型与代号本标准规定的基本箱型和代号参见GB/T 6543的规定。

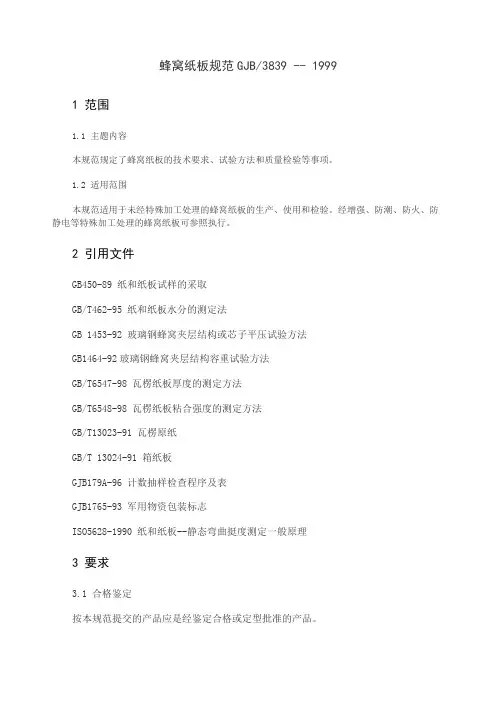

蜂窝纸板规范GJB/3839--19991范围1.1主题内容本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。

1.2适用范围本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2引用文件GB450-89纸和纸板试样的采取GB/T462-95纸和纸板水分的测定法GB1453-92玻璃钢蜂窝夹层结构或芯子平压试验方法GB1464-92玻璃钢蜂窝夹层结构容重试验方法GB/T6547-98瓦楞纸板厚度的测定方法GB/T6548-98瓦楞纸板粘合强度的测定方法GB/T13023-91瓦楞原纸GB/T13024-91箱纸板GJB179A-96计数抽样检查程序及表GJB1765-93军用物资包装标志ISO5628-1990纸和纸板--静态弯曲挺度测定一般原理3要求3.1合格鉴定按本规范提交的产品应是经鉴定合格或定型批准的产品。

3.2材料3.2.1芯纸与面纸生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。

按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。

表1新版、面纸德主要技术指标3.2.2粘合剂粘合剂应符合下列要求：a、初粘性好，粘接力强；b、干燥速度快；c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。

3.3工艺3.3.1孔径比为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比(i)一般不得小于0.8。

蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。

3.3.3固化蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于80%。

3.4物理机械性能3.4.1含水率蜂窝纸板含水率为（14±4）%。

3.4.2平压强度蜂窝纸板的平压强度值不应低于表2的规定。

3.4.3静态弯曲强度蜂窝纸板的静态弯曲强度值不应低于表3的规定3.4.4容重蜂窝纸板的容重值应控制在容重上、下限值之间。

蜂窝纸板规范GJB/3839 -- 19991 范围1.1 主题内容本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。

1.2 适用范围本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2 引用文件GB450-89 纸和纸板试样的采取GB/T462-95 纸和纸板水分的测定法GB 1453-92 玻璃钢蜂窝夹层结构或芯子平压试验方法GB1464-92玻璃钢蜂窝夹层结构容重试验方法GB/T6547-98 瓦楞纸板厚度的测定方法GB/T6548-98 瓦楞纸板粘合强度的测定方法GB/T13023-91 瓦楞原纸GB/T 13024-91 箱纸板GJB179A-96 计数抽样检查程序及表GJB1765-93 军用物资包装标志ISO5628-1990 纸和纸板--静态弯曲挺度测定一般原理3 要求3.1 合格鉴定按本规范提交的产品应是经鉴定合格或定型批准的产品。

3.2 材料3.2.1 芯纸与面纸生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。

按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。

表1 新版、面纸德主要技术指标3.2.2 粘合剂粘合剂应符合下列要求：a、初粘性好，粘接力强；b、干燥速度快；c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。

3.3 工艺3.3. 1孔径比为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比 (i) 一般不得小于0.8。

蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。

3.3.3 固化蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于 80%。

3.4 物理机械性能3.4.1 含水率蜂窝纸板含水率为（14±4）%。

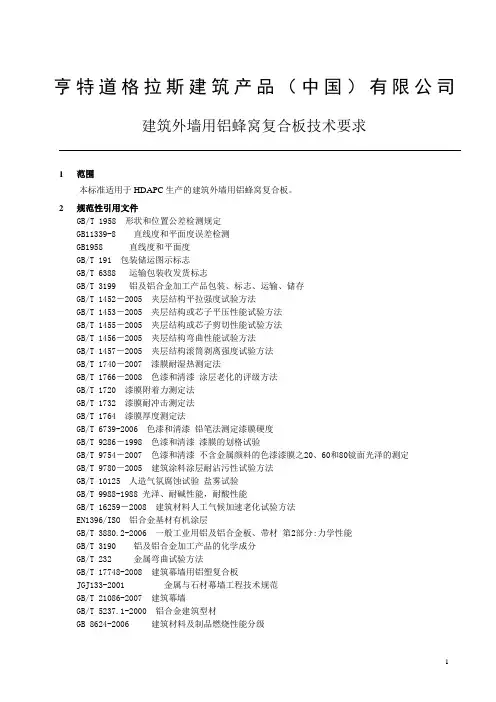

1 范围本标准适用于HDAPC生产的建筑外墙用铝蜂窝复合板。

2 规范性引用文件GB/T 1958 形状和位置公差检测规定GB11339-8 直线度和平面度误差检测GB1958 直线度和平面度GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志GB/T 3199 铝及铝合金加工产品包装、标志、运输、储存GB/T 1452－2005 夹层结构平拉强度试验方法GB/T 1453－2005 夹层结构或芯子平压性能试验方法GB/T 1455－2005 夹层结构或芯子剪切性能试验方法GB/T 1456－2005 夹层结构弯曲性能试验方法GB/T 1457－2005 夹层结构滚筒剥离强度试验方法GB/T 1740－2007 漆膜耐湿热测定法GB/T 1766－2008 色漆和清漆涂层老化的评级方法GB/T 1720 漆膜附着力测定法GB/T 1732 漆膜耐冲击测定法GB/T 1764 漆膜厚度测定法GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度GB/T 9286－1998 色漆和清漆漆膜的划格试验GB/T 9754－2007 色漆和清漆不含金属颜料的色漆漆膜之20、60和80镜面光泽的测定GB/T 9780－2005 建筑涂料涂层耐沾污性试验方法GB/T 10125 人造气氛腐蚀试验盐雾试验GB/T 9988-1988 光泽、耐碱性能，耐酸性能GB/T 16259－2008 建筑材料人工气候加速老化试验方法EN1396/ISO 铝合金基材有机涂层GB/T 3880.2-2006 一般工业用铝及铝合金板、带材第2部分:力学性能GB/T 3190 铝及铝合金加工产品的化学成分GB/T 232 金属弯曲试验方法GB/T 17748-2008 建筑幕墙用铝塑复合板JGJ133-2001 金属与石材幕墙工程技术规范GB/T 21086-2007 建筑幕墙GB/T 5237.1-2000 铝合金建筑型材GB 8624-2006 建筑材料及制品燃烧性能分级材质材质要求表6性能参数表8。

包装材料 蜂窝纸板1 范围本标准规定了蜂窝纸板的术语和定义、材料、要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于未经特殊处理加工的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 450 纸和纸板试样的采取及试样纵横向、正反面的测定 GB/T 462 纸、纸板和纸浆 分析试样水分的测定 GB/T 1453-2005夹层结构或芯子平压性能试验方法GB/T 10739 纸、纸板和纸浆试样处理和试验的标准大气条件 GB/T 13024-2016 箱纸板GB/T 17657-2013 人造板及饰面人造板理化性能试验方法 BB/T 0074-2017 包装材料 蜂窝纸芯 3 术语和定义下列术语和定义适用于本标准 3.1蜂窝纸板 honeycomb fireboard由两层面纸与中间蜂窝纸芯胶粘而成的纸板，结构如图1所示。

3.2面纸 face of honeycomb fireboard 蜂窝纸板夹层结构的外层纸。

3.3蜂窝纸芯 honeycomb core图1蜂窝纸板结构示意图 图由多层纸或纸板经过涂胶复合粘接，再经过拉伸，呈连续蜂窝形状的芯材，结构如图2所示。

c--蜂窝边长。

蜂窝纸芯正六边形的边长，mm；d--蜂窝内径。

蜂窝纸芯正六边形的内切圆直径，mm；d=3C；t--蜂窝纸芯高度，mm：a--蜂窝孔距。

拉伸方向上，相邻两蜂窝中心之间的距离，mm；i--孔径比。

蜂窝孔距与其内径的比值，i=a/d 。

拉伸适当，则i=1；拉伸过分，则i>1；拉伸不足，则i<1。

图2 蜂窝纸芯结构示意图3.4翘曲度degree of warped surface在自然状态下蜂窝纸板纸平面在空间中的弯曲程度。

蜂窝纸板规范GJB/3839 -- 19991 范围1.1 主题内容本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。

1.2 适用范围本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2 引用文件GB450-89 纸和纸板试样的采取GB/T462-95 纸和纸板水分的测定法GB 1453-92 玻璃钢蜂窝夹层结构或芯子平压试验方法GB1464-92玻璃钢蜂窝夹层结构容重试验方法GB/T6547-98 瓦楞纸板厚度的测定方法GB/T6548-98 瓦楞纸板粘合强度的测定方法GB/T13023-91 瓦楞原纸GB/T 13024-91 箱纸板GJB179A-96 计数抽样检查程序及表GJB1765-93 军用物资包装标志ISO5628-1990 纸和纸板--静态弯曲挺度测定一般原理3 要求3.1 合格鉴定按本规范提交的产品应是经鉴定合格或定型批准的产品。

3.2 材料3.2.1 芯纸与面纸生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。

按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。

表1 新版、面纸德主要技术指标3.2.2 粘合剂粘合剂应符合下列要求：a、初粘性好，粘接力强；b、干燥速度快；c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。

3.3 工艺3.3. 1孔径比为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比 (i) 一般不得小于0.8。

3.3.2涂胶蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。

3.3.3 固化蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于 80%。

3.4 物理机械性能3.4.1 含水率蜂窝纸板含水率为（14±4）%。

规格公差
1
宽度偏差
卷尺
±10mm
国标Байду номын сангаас
2
高度偏差
卡尺
0～0.5mm
3
纸张厚度
卡尺
≥0.3mm
现行纸板厚度
4
蜂窝边长偏差
卡尺
边长≤10mm，±0.5mm；边长＞10mm，±0.8mm；
国标
理化性能
1
含水率
烘干法
10%～15%
参照以前标准
2
纸张克重
天平
≥80g/m2
再生牛皮纸国标
注：本标准书及相关文件未涉及的质量异常由技术部判定。
上海安洋木业有限公司
技术标准书
材料名称：蜂窝纸技术标准发行日期：年月日版本：01№：QT002
采购：
制造中心：
品质：
生产技术部：
*本标准参照BB/T 0016-2006中部分参数制定。
序号
检测项目
方法/工具
标准
参考标准
备注
外观指标
1
表面
目测
表面不允许有油污、斑纹、粘痕或缺陷。
2
纸张
目测
纸张无变色，水浸痕迹，纸张内无夹杂异物。

蜂窝纸板规范GJB/3839 -- 19991 范围1.1 主题内容本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。

1.2 适用范围本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。

经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。

2 引用文件GB450-89 纸和纸板试样的采取GB/T462-95 纸和纸板水分的测定法GB 1453-92 玻璃钢蜂窝夹层结构或芯子平压试验方法GB1464-92玻璃钢蜂窝夹层结构容重试验方法GB/T6547-98 瓦楞纸板厚度的测定方法GB/T6548-98 瓦楞纸板粘合强度的测定方法GB/T13023-91 瓦楞原纸GB/T 13024-91 箱纸板GJB179A-96 计数抽样检查程序及表GJB1765-93 军用物资包装标志ISO5628-1990 纸和纸板--静态弯曲挺度测定一般原理3 要求3.1 合格鉴定按本规范提交的产品应是经鉴定合格或定型批准的产品。

3.2 材料3.2.1 芯纸与面纸生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。

按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。

3.2.2 粘合剂粘合剂应符合下列要求：a、初粘性好，粘接力强；b、干燥速度快；c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。

3.3 工艺3.3. 1孔径比为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比 (i) 一般不得小于0.8。

3.3.2涂胶蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。

3.3.3 固化蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于 80%。

3.4 物理机械性能3.4.1 含水率蜂窝纸板含水率为（14±4）%。

3.4.2 平压强度蜂窝纸板的平压强度值不应低于表2的规定。

和合科技集团有限公司版本A/0 页次1/3受控状态分发号1 范围本标准规定了蜂窝纸板术语和定义、技术要求及试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于蜂窝纸板的检验。

2 规范性引用文件下列文件对于本文件的引用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 450 纸和纸板试样的采取GB/T 462 纸和纸板水分的测定法BB/T 0016 包装材料蜂窝纸板3 术语和定义下列术语和定义适用于本标准。

3.1 蜂窝纸板一种由两层面纸与中间蜂窝纸芯胶粘而成的纸板。

3.2 面纸蜂窝纸板夹层结构的外层纸板。

3.3 蜂窝纸芯由多条纸或纸板通过胶接、拉伸等工艺形成的连续蜂窝巢状芯材。

如图1示cdat图1 蜂窝纸芯结构C—蜂窝边长。

蜂窝芯纸正六边形的边长;D—蜂窝内径。

蜂窝芯纸正六边形的内切圆直径；T—蜂窝纸芯高度；A—蜂窝孔距。

拉伸方向上，相邻两蜂窝中心之间的距离；I—孔径比。

蜂窝孔距与其内径的比值，I=A/D，拉伸适当，则I=1；拉伸过分，则I＞1；拉伸不足，则I＜1。

4 技术要求及试验方法4.1 外观4.1.1 技术要求蜂窝纸板及制件颜色一般为纸张本色。

同一批次产品颜色需基本一致，不能有视力易见的明显颜色差别。

蜂窝纸板表面应清洁，不得有明显的脏污（油污、水渍、粘痕等缺陷）。

蜂窝纸板表面应平整，每米长的单张蜂窝纸板纵、横方向翘曲应不大于40mm。

和合科技集团有限公司版本A/0 页次2/3受控状态分发号不允许有裂纹、破洞、薄边、边角缺损、边角松软、折裂等现象。

4.1.2 试验方法在自然光线下目测,对涉及尺寸的外观缺陷采用游标卡尺及卷尺进行测量。

4.2 尺寸结构尺寸按图纸要求。

蜂窝纸板长度和宽度≤1000mm的公差±5mm；蜂窝纸板厚度公差：±2mm。

试验方法: 长度、宽度尺寸用精度为1mm的钢卷尺或直尺检测。

蜂窝板技术标准及要求技术⽂件技术部份：（不仅限于下列内容）（1）深化图纸：根据提供的图纸，进⾏排版图设计并针对本⼯程特点细化连接节点、盒式蜂窝板的节点处理、所供蜂窝板加⼯图、蜂窝板⾃⾝附件和所要求的⽀撑节点要求图。

（2）加⼯⽣产：蜂窝板的⽣产能⼒、加⼯⼯艺、质量控制、检验标准及⽅法、产品包装整体说明（须含板件编号、打包编号、分区索引等）等。

（3）供货服务：全过程供货流程、全过程供货⽅案、供货计划特殊环节的应急措施、现场服务⽅案。

（4）⽤于本⼯程产品性能资料：正⾯板、背⾯板、⾯漆、背⾯漆、蜂窝芯、粘合剂的详细⽣产⼚商、技术性能及有效的检测报告，以及符合本次招标要求的蜂窝板的⼒学性能、抗冻融性能、防⽕性能等有效的检测报告。

（5）样品⼀套，不⼩于400×600mm的盒式蜂窝铝板组合样板，样品上需标明投标⼈名称。

样品上均需注明投标单位名称，并加盖单位公章。

（6）以往类似⼯程的产品合格证明、产品批次质量合格证明等相关证明材料。

（7）本⼯程所需的材料清单、板件编号、板件索引图、单元索引图、分区索引图等，并提供其中任⼀板件的CAD或WOrd格式打印图样⼀张。

（8）提供本⼯程所需的蜂窝板的整体及局部的受⼒及变形讣算。

（9）技术⽂件附件（投标⽅视需要⾃⾏编写），包括：&、投标⼈完成项LJ所独有的有利条件和优势的说明。

b、投标⼈提出的技术创新及对业主的合理化建议。

（10）投标⼈认为有必要提供的其他有关材料分值构成及计算⽅法A、技术标评分标准和权重（1）深化图纸：排版合理，下料图纸表达清晰，便于加⼯，节点设计外观及受⼒合理，提供的优化节点设计合理可⾏，得4分。

（2）加⼯⽣产：⽣产能⼒能够满⾜⼯程要求、加⼯⼯艺达到本⼯程材料的技术要求、有完善的质量控制、检验标准及⽅法、产品包装整体说明清晰，便于验收及分区安装要求，得7分。

（3）供货服务：全过程供货流程清晰全⾯、供货全过程⽅案切实可⾏、特殊环节的应急措施可⾏有效、现场服务⽅案周到，能有效保证⼯程实施，得8分。
