西南大学《建筑制图》第二次作业

第1次一、单选题：(1)重型机械制造工业主要采用()。

A：单层厂房(2)工业建筑按用途可分为（）厂房。

A:主要、辅助、动力、运输、储存、其它(3)多层厂房多用于（）。

D：玩具厂(4)单层厂房多用于（）。

C：汽车厂(5)冷加工车间是指（）。

A：常温下(6)工业建筑设计应满足（）的要求。

a：生产工艺，b：建筑技术，c：建筑经济，d：卫生及安全，(7)生产工艺是工业建筑设计的主要依据（）。

A：对(8)热加工车间是指生产中散发大量余热，有时伴随烟雾、灰尘和有害气体产生（）。

A：对(9)工业建筑设计与建筑没有共同之处，是一套完全的体系（）。

B：错(10)混合层次厂房内既有单层跨，又有多层跨（）。

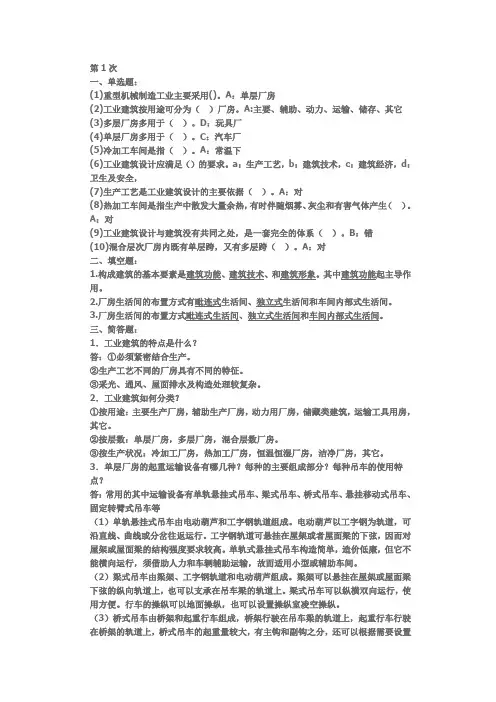

A：对二、填空题：1.构成建筑的基本要素是建筑功能、建筑技术、和建筑形象。

其中建筑功能起主导作用。

2.厂房生活间的布置方式有毗连式生活间、独立式生活间和车间内部式生活间。

3.厂房生活间的布置方式毗连式生活间、独立式生活间和车间内部式生活间。

三、简答题：1．工业建筑的特点是什么？答：①必须紧密结合生产。

②生产工艺不同的厂房具有不同的特征。

③采光、通风、屋面排水及构造处理较复杂。

2．工业建筑如何分类？①按用途：主要生产厂房，辅助生产厂房，动力用厂房，储藏类建筑，运输工具用房，其它。

②按层数：单层厂房，多层厂房，混合层数厂房。

③按生产状况：冷加工厂房，热加工厂房，恒温恒湿厂房，洁净厂房，其它。

3．单层厂房的起重运输设备有哪几种？每种的主要组成部分？每种吊车的使用特点？答：常用的其中运输设备有单轨悬挂式吊车、梁式吊车、桥式吊车、悬挂移动式吊车、固定转臂式吊车等（1）单轨悬挂式吊车由电动葫芦和工字钢轨道组成。

电动葫芦以工字钢为轨道，可沿直线、曲线或分岔往返运行。

工字钢轨道可悬挂在屋架或者屋面梁的下弦，因而对屋架或屋面梁的结构强度要求较高。

单轨式悬挂式吊车构造简单，造价低廉，但它不能横向运行，须借助人力和车辆辅助运输，故而适用小型或辅助车间。

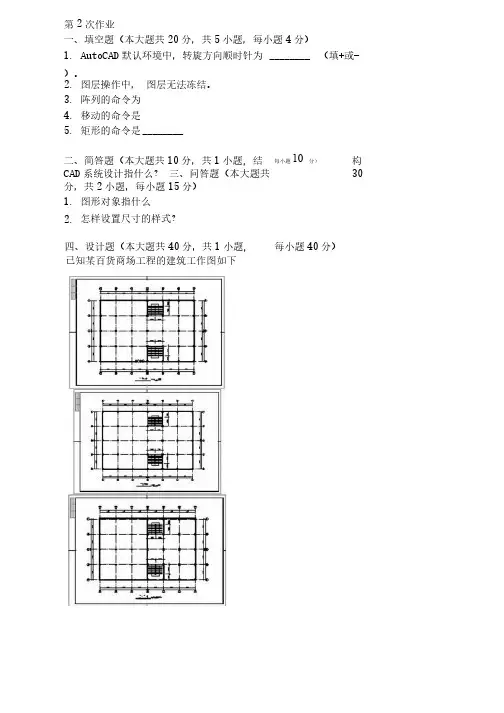

每小题10分）第2次作业一、填空题（本大题共20分，共5小题，每小题4分）1.AutoCAD 默认环境中，转旋方向顺时针为________ （填（填++或-）。

2.图层操作中，图层无法冻结。

3.阵列的命令为4.移动的命令是5.矩形的命令是________二、简答题（本大题共10分，共1小题小题, , , 结结构CAD 系统设计指什么？三、问答题（本大题共30分，共2小题，每小题15分）1.图形对象指什么2.怎样设置尺寸的样式？四、设计题（本大题共40分，共1小题小题, ,每小题40分）已知某百货商场工程的建筑工作图如下Ill I - I A I - I4 4 A进行结构计算与绘图。

本作业提供建筑图的电子图片文件，看不清楚的地方•可用进行结构计算与绘图。

本作业提供建筑图的电子图片文件，看不清楚的地方•可用 任一图片观看软件放大观看。

图片观看软件放大观看。

设计条件：设计条件： 全框架结构，现浇楼盖。

地震裂度6度;抗震等级3级;填充墙容重r=20kN/m 3; 基本风压W 0=0.4 kN/m 2; 面荷载活载：商场3.5 kN/m 2;楼梯3.5 kN/m 2 ;屋面1.5 kN/m 2o 柱，梁截面自定柱，梁截面自定, , , 柱柱,梁混凝土等级自定。

梁混凝土等级自定。

要求：要求：1,1,应用PMCAD 软件进行三维建模，并完成二次输入结构信息，输入荷载等操软件进行三维建模，并完成二次输入结构信息，输入荷载等操 作。

作。

2,2,形成1, 4轴框架的PK 文件。

文件。

3,3,应用PK 软件进行1,4轴框架的结构计算；轴框架的结构计算； 4,4,应用PK 软件绘制1, 4轴框架的整体施工图；轴框架的整体施工图； 5,5, 绘制第一层的结构平面施工图。

绘制第一层的结构平面施工图。

6,6, 提交施工图的Auto CAD 图形文件的电子文档，提交施工图的由绘图机绘制的图形文件的电子文档，提交施工图的由绘图机绘制的图纸。

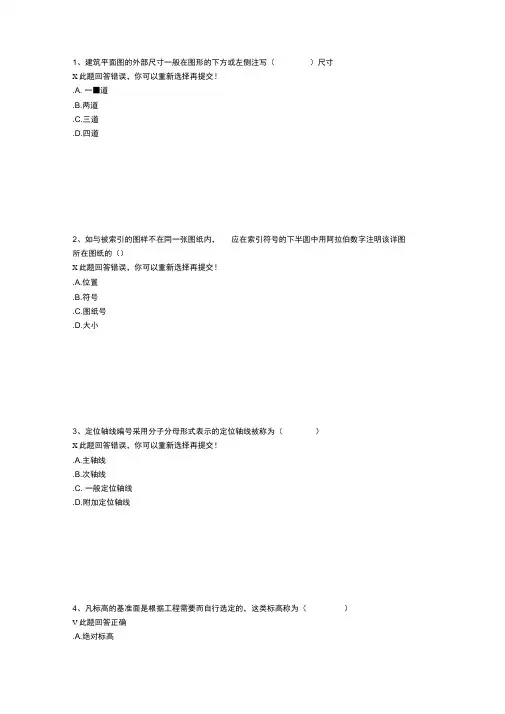

1、建筑平面图的外部尺寸一般在图形的下方或左侧注写（）尺寸X此题回答错误，你可以重新选择再提交！.A. 一■道.B.两道.C.三道.D.四道2、如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的（）X此题回答错误，你可以重新选择再提交！.A.位置.B.符号.C.图纸号.D.大小3、定位轴线编号采用分子分母形式表示的定位轴线被称为（）X此题回答错误，你可以重新选择再提交！.A.主轴线.B.次轴线.C. 一般定位轴线.D.附加定位轴线4、凡标高的基准面是根据工程需要而自行选定的，这类标高称为（）V此题回答正确.A.绝对标高.B.相对标高.C. 基准标高.D.起点标高5、在轴测投影中，轴测轴与空间直角坐标轴单位长度之比称为（）V此题回答正确.A.变形值.B.变形系数.C.轴间角.D.变形率6、施工图上指北针所连圆的直径为（）X此题回答错误，你可以重新选择再提交！.A. 18mm.B. 24cm.C. 18cm.D. 24mm7、由曲面或由曲面和平面围成的立体称为（）X此题回答错误，你可以重新选择再提交!.A. 棱柱体.B. 球体.C.圆台体.D.曲面体8、平行一个投影面而倾斜于另两个投影面的直线称为（）X此题回答错误，你可以重新选择再提交！.A.投影面的垂直线.B.投影面的平行线.C. 一般位置直线.D. 水平线9、点的两面投影的连线，必垂直于相应的（）V此题回答正确.A.投影面.B.投影轴.C.投影.D.连线10、投影中心S在有限的距离内，形成锥状的投影线，所做出的空间形体的投影称为（）V此题回答正确.A.中心投影.B.平行投影.C.正投影.D.斜投影X此题回答错误，你可以重新选择再提交!.A. 8mm.B. 10mm.C. 12mm.D. 14mm12、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）X此题回答错误，你可以重新选择再提交！.A. 8-10mm.B. 11-12mm.C. 5-7mm.D. 12-14mm13、建筑平面图中的中心线、对称线一般应用（）X此题回答错误，你可以重新选择再提交！.A.细实线.B.细虚线.C.细单点长画线.D.吸双点画线14、工程建设制图中的主要可见轮廓线应选用（）X此题回答错误，你可以重新选择再提交！.A.粗实线.B.中实线.C.粗虚线.D.中虚线15、节点详图常采用（）来表述其内部构造。

2016西南交《建筑工程CAD-A》在线作业二西南交《建筑工程CAD-A》在线作业二一、单选题（共 15 道试题，共 60 分。

）1. 如果要让框架外墙的梁与柱外侧平齐可采用菜单为( )A. 节点对齐B. 偏心对齐C. 层编辑D. 工程拼装正确答案：B2. 用于功能转换,在绘图时为输入参考点的功能键是( )A. [Ctrl]B. [Enter]C. [Tab]D. [Esc]正确答案：C3. PMCAD建模中输入的尺寸单位全部是( )A. mB. cmC. mmD. inch正确答案：C4. PK中若想取消加密区及角筋连通时可( )A. 设定抗震等级为五级B. 设定抗震等级为六级C. 设定抗震等级为七级D. 设定抗震等级为八级正确答案：A5. PMCAD中,作为输入楼面上的次梁、预制板、洞口和导荷的基本单元是( )A. 洞口B. 柱C. 房间D. 主梁正确答案：C6. PK中若想取消加密区及角筋连通时可( )A. 设定抗震等级为五级B. 设定抗震等级为六级C. 设定抗震等级为七级D. 设定抗震等级为八级正确答案：A7. 如果经计算不满足要求,在PMCAD 主菜单一中作过修改,则应选择( )A. 本菜单不是第一次执行B. 本菜单是第一次执行C. 执行完主菜单一并保留以前输入的次梁楼信息D. 读修改过的CLLBDK正确答案：C8. PK对复杂框架的处理,以下说法不正确的是( )A. 柱和梁有变截面时,变截面处增加一个PK节点B. 带斜撑的结构在框架生成时作为斜柱考虑C. 不能生成基础在不同层高位置的框架D. 对于由多根PM梁形成的一根PM梁,在每段PM梁上对梯形荷载作局部的简化变为局部的均布荷载9. 关于有效侧向刚度的取值,以下说法错误的是( )A. 框架不折减B. 混凝土墙乘以折减系数0C. 砌体填充墙乘以折减系数0D. 作为抗震墙验算时层间地震剪力分配依据正确答案：D10. 用于功能转换,在绘图时为输入参考点的功能键是( )A. [Ctrl]B. [Enter]C. [Tab]D. [Esc]正确答案：C11. 以下措施对提高墙体抗剪承载力没有帮助的是( )A. 提高砂浆强度等级B. 提高块体强度等级C. 增加构造柱截面面积D. 增加构造柱混凝土或钢筋强度等级正确答案：B12. 荷载输入中,所输的荷载值为( )A. 恒、活载均为标准值B. 恒载为设计值、活载为标准值C. 恒载为标准值、活载为设计值D. 恒、活载均为设计值正确答案：A13. 次梁输入中,提示输入次梁间距时,其单位为( )A. 毫米B. 厘米C. 分米D. 米14. 次梁输入中,提示输入次梁间距时,其单位为( )A. 毫米B. 厘米C. 分米D. 米正确答案：D15. 洞口布置是要输入的方洞或圆孔中心坐标是指( )A. 以房间左下角纵横轴线交点为原点的X、Y坐标B. 以房间右下角纵横轴线交点为原点的X、Y坐标C. 以房间左上角纵横轴线交点为原点的X、Y坐标D. 以房间右上角纵横轴线交点为原点的X、Y坐标正确答案：A西南交《建筑工程CAD-A》在线作业二二、判断题（共 10 道试题，共 40 分。

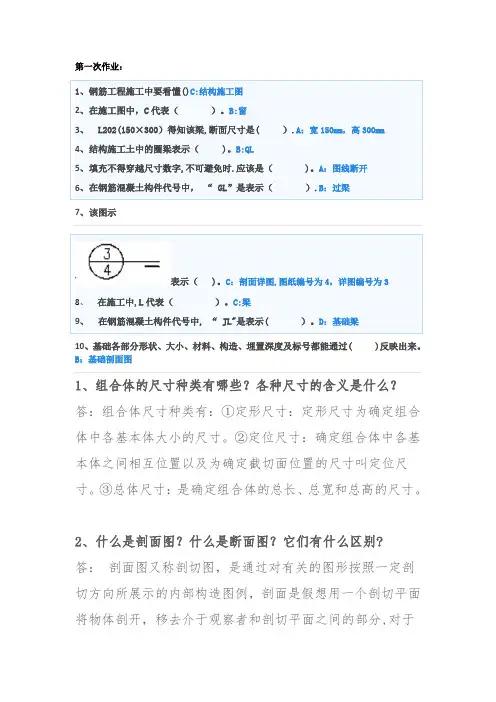

第一次作业：1、钢筋工程施工中要看懂()C:结构施工图2、在施工图中，C代表（）。

B:窗3、L202(150×300）得知该梁,断面尺寸是( ）.A：宽150mm，高300mm4、结构施工土中的圈梁表示（)。

B:QL5、填充不得穿越尺寸数字,不可避免时.应该是（)。

A：图线断开6、在钢筋混凝土构件代号中，“ GL”是表示（）.B：过梁7、该图示表示（)。

C：剖面详图,图纸编号为4，详图编号为38、在施工中,L代表（）。

C:梁9、在钢筋混凝土构件代号中, “ JL"是表示( ）。

D：基础梁10、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

B：基础剖面图1、组合体的尺寸种类有哪些？各种尺寸的含义是什么？答：组合体尺寸种类有：①定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸。

②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。

③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。

2、什么是剖面图？什么是断面图？它们有什么区别?答：剖面图又称剖切图，是通过对有关的图形按照一定剖切方向所展示的内部构造图例，剖面是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分,对于剩余的部分向投影面所做的正投影图。

假想用剖切面剖开物体后,仅画出该剖切面与物体接触部分的正投影,所得的图形称为断面图.剖面图与断面图的区别就是断面剖切与剖面剖切的区别： 1。

断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影。

2。

断面图和剖面图的符号也有不同，断面图的剖切符号只画长度为 6mm～10mm 的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧.3、基础平面图的绘图步骤？答:绘制基础平面图的步骤如下:(1)绘制定位轴线及柱网.(2）绘制墙体。

（3）绘制基础垫层.（4）绘制柱子断面。

1. 建筑平面图中的中心线、对称一般应用。

（C）。

A．A：细实线B．B：细虚线C．C：细单点长画线D．D：细双点画线纠错（分）2. 平面图上的断面，当比例大于（D）时，应画出其材料图例和抹灰层的面层线。

A．A：1:50B．B：1:10C．C：1:100D．D：1:200纠错（分）3. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(D)。

A．A：5mB．B：50mC．C：500mD．D：5000m纠错（分）4. 墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( A)。

A．A：外墙和内墙B．B：纵墙与横墙C．C：承重墙与非承重墙D．D：砖墙与钢筋混凝土墙纠错（分）5. 在构件立面图和断面图上，钢筋用（A ）表示。

A．A：细实线B．B：中实线C．C：中虚线D．D：粗线纠错（分）6. 7-9层的住宅属于（C ）。

A．A：低层B．B：多层C．C：中高层D．D：高层纠错分）7. 主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C）。

A．A：总平面图B．B：功能分区图C．C：建筑平面图D．D：建筑立面图纠错（分）8. 结构施工图包括（C ）等。

A．A：总平面图、平立剖、各类详图B．B：基础图、楼梯图、屋顶图C．C：基础图、结构平面图、构件详图D．D：配筋图、模板图、装修图纠错（分）9. 汉字的高度应不小于（D ）。

A．A：B．B：C．C：D．D：纠错（分）10.剖切位置线的长度为（D）。

A．A：4～6mmB．B：6～10mmC．C：5～8mmD．D：3～6mm11. 作图题(作图时需标明题目序号)12.作图题(作图时需标明题目序号)）13.作图题(作图时需标明题目序号)14.作图题(作图时需标明题目序号)15.16.作图题(作图时需标明题目序号)CDDAA CCCDD。

第一次作业读图题：由图简述房屋的组成及其作用？读图题：由图简述房屋的组成及其作用？答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。

2、屋面、雨棚、外墙：防风、雨、雪和阳光的侵蚀干扰。

3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通的作用。

4、窗、通风口：通风、采光。

5、天沟、散水、雨水管、屋面坡度：排水。

6、防潮层：保护墙身。

7、架空层：隔热、排水。

8、女儿墙、楼梯安全栏板：维护安全。

9、找平层：便于防水、保温层的铺设。

10、遮阳板：控制阳光照射和温度。

11、窗台：起美观作用。

12、山墙：与邻居的住宅隔开和防火。

简答题：什么叫平法？答：把结构构件的尺寸和配筋等，整体直接表达在该构件（钢筋混凝土柱、梁和剪力墙）的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。

1、工程建设制图中的主要可见轮廓线应选用（粗实线）2、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用（大写拉丁字母）从下至上顺序编写。

3、图样上的尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。

4、条形基础埋入地下的墙称为（基础墙）5、房屋结构施工图的图样一般包括（结构平面图）和（构件详图）两种。

墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙在施工中,L代表( C ).A、板B、柱C、梁D、墙建筑的耐火等级可分为( B )级。

A、3B、4C、5D、6建筑施工图中索引符号的圆的直径为（ B ）。

A、8mmB、10mmC、12mmD、14mm建筑物结构承重可分为( D )。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C ）。

1：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是A：房屋的总体布局B：房屋的内外形状C：房屋内部的平面布局D：房屋承重构件的布置参考答案：D2：[单选题]下列关于楼梯的描述错误的是A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm参考答案：C3：[单选题]结构布置图常用的比例为A：1:200,1:500,1:1000B：1:5,1:10,1:20C：1:10,1:20,1:50D：1:50,1:100,1:200参考答案：D4：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。

用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。

区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。

②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。

③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。

5：[填空题]结构平面布置图。

它表示了承重构件的、和或的配置。

参考答案：结构平面布置图。

它表示了承重构件的位置、类型和数量或钢筋的配置1：[填空题]图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。

参考答案：图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

2：[多选题]给水排水工程图按其作用和内容来分为A：管道平面布置图B：管道轴测图C：管道配件及安装详图D：水处理工艺设备图参考答案：ABCD3：[单选题]楼梯是多层房屋上下交通的主要设施。

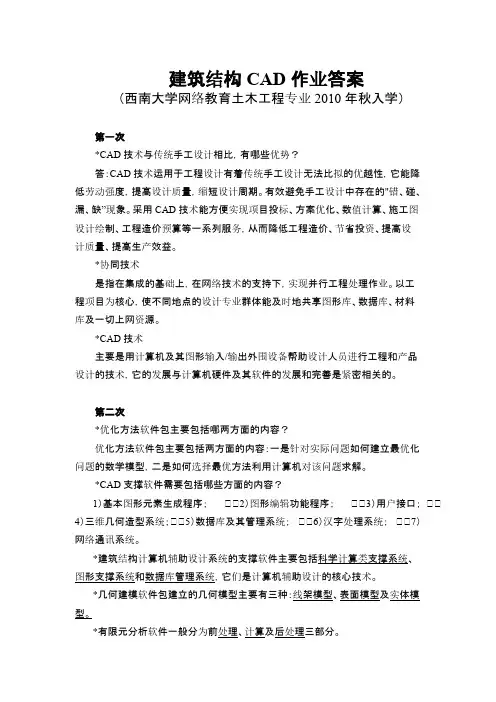

建筑结构CAD作业答案（西南大学网络教育土木工程专业2010年秋入学）第一次*CAD技术与传统手工设计相比，有哪些优势？答：CAD技术运用于工程设计有着传统手工设计无法比拟的优越性，它能降低劳动强度，提高设计质量，缩短设计周期。

有效避免手工设计中存在的"错、碰、漏、缺”现象。

采用CAD技术能方便实现项目投标、方案优化、数值计算、施工图设计绘制、工程造价预算等一系列服务，从而降低工程造价、节省投资、提高设计质量、提高生产效益。

*协同技术是指在集成的基础上，在网络技术的支持下，实现并行工程处理作业。

以工程项目为核心，使不同地点的设计专业群体能及时地共享图形库、数据库、材料库及一切上网资源。

*CAD技术主要是用计算机及其图形输入/输出外围设备帮助设计人员进行工程和产品设计的技术，它的发展与计算机硬件及其软件的发展和完善是紧密相关的。

第二次*优化方法软件包主要包括哪两方面的内容？优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

*CAD支撑软件需要包括哪些方面的内容？1）基本图形元素生成程序； 2）图形编辑功能程序； 3）用户接口； 4）三维几何造型系统； 5）数据库及其管理系统； 6）汉字处理系统； 7）网络通讯系统。

*建筑结构计算机辅助设计系统的支撑软件主要包括科学计算类支撑系统、图形支撑系统和数据库管理系统，它们是计算机辅助设计的核心技术。

*几何建模软件包建立的几何模型主要有三种：线架模型、表面模型及实体模型。

*有限元分析软件一般分为前处理、计算及后处理三部分。

第三次1、“Windows（窗口）”模式：在该模式下，用户可使用光标在屏幕上指定两个点来定义一个矩形窗口。

如果某些可见对象完全包含在该窗口之中，则这些对象将被选中。

“Last（上一个）”：选择最近一次创建的可见对象。

“Crossing（窗交）”：与“Window”模式类似，该模式同样需要用户在屏幕上指定两个点来定义一个矩形窗口。

1：[单选题]1、下列关于楼梯的描述错误的是（）A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm。

参考答案：C2：[判断题]在建筑制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5参考答案：错误3：[判断题]平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形参考答案：错误4：[判断题]将建筑构件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。

参考答案：正确5：[判断题]国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420 参考答案：正确6：[判断题]在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角参考答案：正确7：[单选题]下面关于选取对象的说法正确的是A：直接单击所要选取的对象B：在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C：交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D：多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围参考答案：A8：[单选题]下面的操作中不能实现复制操作的是A：复制B：镜像C：偏移D：分解参考答案：D9：[单选题]下面关于拉伸对象的说法不正确的是A：直线在窗口内的端点不动，在窗口外的端点移动B：在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C：在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D：多段线两端的宽度、切线方向以及曲线及拟合信息均不改变参考答案：A10：[论述题]阵列命令分为那两种,快捷键是什么?参考答案：圆形阵列和矩形阵列,快捷键是ar11：[论述题]正交的快捷键和作用参考答案：F8，作图只能在水平与竖直方向上。
