基于PLC的电梯控制系统设计六层电梯为例

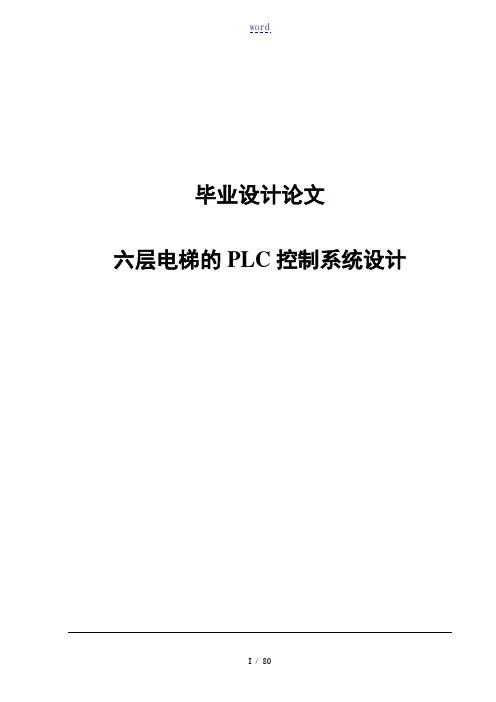

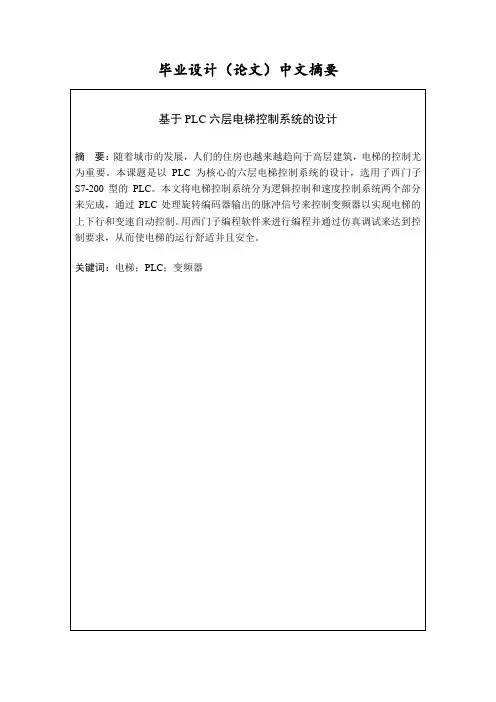

毕业设计论文六层电梯的PLC控制系统设计摘要本文介绍一种电梯PLC控制系统。

电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备,在人们生活中起着举足轻重的作用。

它靠电力拖动一个可以载人或物的轿厢，在建筑物的井道内导轨上做垂直升降运动，要求达到电梯运行的“稳、准、快〞的运行。

本系统主要由PLC、变频器、交流异步电动机、继电器、行程开关、按钮和发光指示器组成，采用以西门子公司的可编程控制器S7-200对电梯模型进展全过程控制。

如今电梯已成为人们进出高层建筑不可或缺的工具，而采用PLC与变频器组成的变频调速电梯具有很好的控制效果，整个系统通过PLC、变频器对电梯的升降、加减速、平层、起动制动进展控制,其结构简单、运行效率高、平层准确。

关键词:PLC控制系统；电梯模型；旋转编码器；变频器AbstractThis text introduces the control system of a kind of elevator PLC.The elevator is perpendicular directional of the conveyance equipments be indispensable in the high building of transportation equipments,there is prominent function in the people's life.It depends electric power, dragging along to move a car that can carry persons or things and lead a track in the building of the well way up do perpendicularity to ascend and descend sport, Request to attain the movement purpose of "steady, quasi-, quick" of elevator movement.This system is mainly posed of PLC, frequency converter ,asynchronous motor,relays,trip switch,button,and a light indicator, It controls the whole process on the elevator by the programmable controller S7-200 of SIEMENS pany.Now the elevator has bee indispensable tool by which people go in and out the high-rise building，VVVF elevator posed by PLC and the transducer have good control effect,The entire system controls the elevator lift, acceleration and deceleration, leveling, start braking through the PLC and inverter. The system has simple structure, high efficiency, accurate leveling.Key Words:The PLC controls system ;Elevator model;Rotary encoder;Electric circuit transducer目录1 绪论111221.2 PLC控制电梯的优势3电梯的开展趋势42 总体设计方案52.1 THBCDT-2型多层电梯实验模型52.1.1 概述52.1.2 技术性能62.1.3 操作、使用说明62.2 控制要求72.3 电梯模型控制系统构成73 硬件系统的组成93.1 可编程控制器简介93.1.1 PLC的结构与各局部的作用93.1.2 PLC的工作原理113.1.3 PLC的程序编制113.1.4 PLC的输出方式133.2 PLC型号选择143.3 变频器的概述153.3.1 变频器的选择153.3.2 变频器的控制方式173.3.3 变频器调速原理173.4 旋转编码器的测速原理183.5 系统安全设计193.6 硬件外部接线图214 软件设计234.1 流程图234.2 输入/输出〔I/O〕分配表244.3 电梯的运行流程25254.5 控制程序设计264.5.1 开门、关门控制程序264.5.2 呼梯信号的锁定与去除程序304.5.3 平层判断控制程序324.5.4 电梯上下行指示334.5.5 自动复位控制程序354.5.6 调试过程中遇到的问题与解决方案36 结论37致谢38参考文献39附录40附录 A 英文原文40附录 B 汉语翻译错误!未定义书签。

目录1 绪论 (1)1.1 电梯的发展 (1)1.2 课题的主要内容 (1)1.3 电梯的控制要求 (1)2 电梯控制系统的硬件设计 (2)2.1 电梯控制系统主电路和控制电路设计 (3)2.2 I/O端口设计和PLC的选型 (4)2.3 旋转编码器的选型 (8)2.4 变频器的选型 (8)3 电梯控制系统的软件设计 (9)3.1 电梯的工作流程图 (9)3.2 梯形图 (10)4 电梯的模拟调试 (27)结论 (32)致谢............................................................................................ 错误!未定义书签。

参考文献. (33)1 绪论1.1 电梯的发展现代电梯的发展要从1889年美国奥梯斯公司以电动机作为动力而设计制造出了一个实实在在的升降电梯开始。

其中第一台自动扶梯出现在1900年。

而到了1949年，群控电梯开始出现并得到应用。

到了1955年出现了开始出现了小型计算机(真空管)控制电梯。

1967年可控硅应用于电梯，使电梯的性能得到很大的提高，使得电梯的拖动系统得到很大的简化。

从1976年开始微处理机开始用于电梯的控制，使电梯的电气控制更加方便更加能满足人们不断变化的需求。

电梯从此进入了一个新的发展时期。

由于早期的电梯在进行电气控制时存在故障率较高、可靠性差、接线复杂、以及程序不易更改等缺点，这就要求我们能够开发出一款安全、高效的控制系统。

由于可编程控制器(PLC)不但操作简单且易懂，并且可靠性高、控制精度高、控制程序也易于改变，在维修和保养方面也比较方便。

1.2 课题的主要内容PLC以其性能的优势在电梯业得到广泛运用。

本课题的主要内容是研究基于PLC的电梯自动控制系统。

课题的内容主要分为：(1)对电梯系统及可编程控制器(PLC)进行比较全面的介绍，进而对电梯控制系统的特点和电梯的分类进行简要的介绍。

基于PLC的六层电梯控制系统设计本设计依据2016年西门子杯中国智能制造挑战赛逻辑控制赛项要求，系基于PLC的六层电梯控制系统，通过采用西门子小型自动化系统的最新产品S7-1200作为控制器；PLC配合适配器PM-125作为从站连接WinCC监控环境，同时添加2个DI/DO模块进行数字量输入、输出并根据手册分别设定地址范围。

该电梯控制系统主要由通过PLC（可编程逻辑控制器）实现了现代电梯基本的载客运货功能的同时，可以在保证安全前提下自动、智能地制定最优响应策略运行速度等。

标签：PLC的六层电梯；控制系统设计1 系统设计方案1.1 控制系统配置1.2 方案基本功能要求：根据不同楼层客户需求及时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。

具体包括：（1）电梯初始化（2）集选控制（3）开关门控制（4）启停控制（5）运行控制（6）错误指令消除（7）待载休眠（8）变速控制1.3 电梯控制总流程图（如右图）1.4 系统采用了各楼层呼梯按钮，轿厢内选层按钮，开、关门安排，平层信号等37个信号作为输入量。

采用了各类指示灯，楼层指示数码管各段，上、下行触发器，开、关门继电器等39个信号作为系统输出量。

通过对输入量的逻辑操作完成对输出功能的具体实现。

2 软件设计本系统软件部分设计采用结构化编程语言，通过对各个功能块的功能实现调用实现整个电梯系统的功能完成。

具体划分为如下10个模块。

2.1 电梯启停：依据确定的电梯运行方向，在轿厢门锁前提下完成对对上行、下行接触器的控制，同时实现逐步加速的电梯运行速度控制。

同时在此部分采取三级制动与抱闸联用的控制方法。

2.2 内外信号：电梯内外按钮为非自锁按钮，因此需要对电梯的内呼与外呼信号完成信号保持工作，同时确定信号取消的标志。

2.3 内选信号：对于电梯轿厢内的按钮进行内选操作，按照先上后下的原则安排运送乘客的次序，且依据下一步运行方向，确定是否对内呼信号予以响应。

摘要本文针对PLC在六层电梯控制系统中的应用，设计了以PLC为主控制器，采用变频调速系统和集选控制方式来实现六层电梯的基本功能。

本设计采用三菱PLC—FX2N-80MR机控制，用软件来实现对电梯运行的自动控制。

电梯具有完整的开关门控制系统、内外呼梯系统、故障报警及显示、消防运行功能和安全回路系统，可靠性大大提高。

控制系统结构简单，外部线路简化，另外还可方便地改变控制功能。

提高了电梯运行的安全性，并便于检修。

与此同时，还选用了安川公司的通用变频器VS—616G5对电梯曳引主机进行变频调速。

由于这种变频器采用了先进的SPWM技术并具有自学习功能，同时通过合理的参数设置、软件设计和编程，同样可以达到专用变频器的控制效果，因此，它以优异的调速性能、起制动性能、高效率和较好的节能效果及广泛的适用范围，从而明显改善了电梯运行的质量和性能，使电梯调速范围广、控制精度高、动态性能好，舒适、安静、节能，几乎可与直流调速电梯媲美。

关键词：PLC控制电梯变频调速安全性舒适感ABSTRACTThis paper PLC in the six-storey elevator control system, the application was designed to PLC-based controller, Using variable frequency system and set the election method to achieve control of a six-storey elevator's basic functionsThe design of the Mitsubishi PLC-FX2N-80MR machine control software to achieve the operation of the elevator control. Lift with a complete switch gate control system, and outside the respiratory system staircase, fault alarm and, Fire safety and the operation of loop system. Greatly enhance reliability, control system is simple, streamlined external lines and, in addition, could easily change control functions. Improve the operation of the elevator safety, and ease of maintenance. Meanwhile, the company chose a generic Yasukawa converter VS-616G5 to lift Dray mainframe VVVF. This converter using advanced technology and SPWM self-learning function. through reasonable parameter setting, software design and programming, we can also achieve the same exclusive inverter control effect, therefore, It excellent speed performance, with braking performance, high efficiency and better energy-saving effects and the extensive scope of application, thereby significantly improving the quality of lift operations and performance, speed lift a wide range of high accuracy, good dynamic performance,comfort,quiet,efficient,energy-saving,and almost comparable to lift DC converter.Keywords：PLC control VVVF Elevator Safety comfort第一章绪论继电器组成的顺序控制系统是最早的一种实现电梯控制的方法。

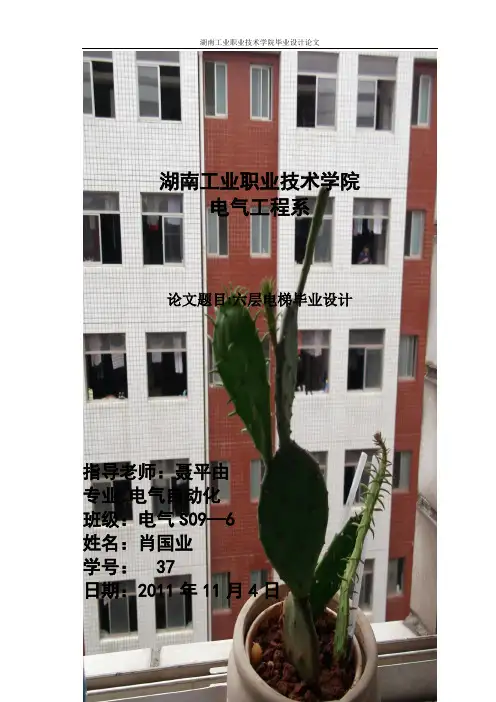

湖南工业职业技术学院电气工程系论文题目:六层电梯毕业设计指导老师：聂平由专业:电气自动化班级：电气S09—6姓名：肖国业学号： 37日期：2011年11月4日前言................................................................................................................................................. - 3 - 第一章绪论 ................................................................................................................................... - 4 -1.1 电梯的概述 ...................................................................................................................... - 4 -1。

1。

1 电梯的发展史 ................................................................................................. - 4 - 1。

1.2 电梯的运行工作情况 ........................................................................................ - 4 -1.1。

3 电梯控制系统的组成 ........................................................................................ - 5 -1。

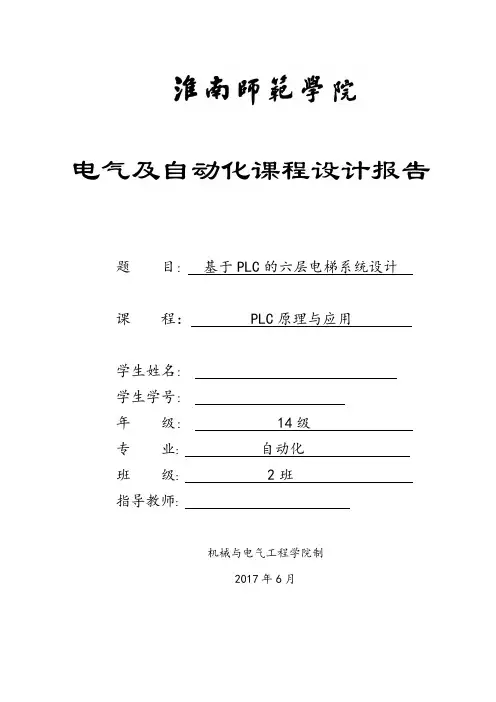

电气及自动化课程设计报告题目：基于PLC的六层电梯系统设计课程： PLC原理与应用学生姓名：学生学号：年级： 14级专业: 自动化班级: 2班指导教师:机械与电气工程学院制2017年6月目录1课程设计的任务及要求 01。

1课程设计的任务 01.2课程设计的要求 02设计的内容及主要功能 02。

1设计内容 02。

2主要功能 03 PLC概述 (1)3.1 PLC的定义 (1)3。

2 PLC的基本结构 (1)3。

3 PLC工作原理 (3)3。

4 PLC编程语言 (3)4 电梯简介 (4)4。

1 电梯结构 (4)4.2 电梯控制要求 (6)5 系统硬件选取 (7)5.1 PLC的选取 (7)5。

2 系统I/O分配表 (8)6 系统软件设计及仿真 (10)6。

1 初始化 (10)6.2 内外呼信号的记忆与消除 (10)6。

3 平层信号 (11)6.4 电梯上下行信号 (12)6。

5 自动及手动开关门信号 (13)6。

6 加减速信号 (14)6。

7 程序仿真 (16)7设计总结 (19)参考文献 (20)基于PLC的六层电梯系统设计机械与电气工程学院自动化专业1课程设计的任务及要求1.1课程设计的任务使用西门子S7-200PLC编写程序实现六层电梯系统的设计并使用仿真软件进行其功能的实现。

1.2课程设计的要求（1）编程实现按下呼梯按钮时按钮指示灯亮；(2)编程实现电梯自动平层,加减速；（3)编程实现电梯到层后自动开门与自动关门；（4）运行过程中监控电梯所在楼层并显示在数码管上。

2设计的内容及主要功能2.1设计内容目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成;第二种控制方式用可编程控制器取代微机实现信号控制。

从控制方式和性能上来说，这两种方法并没有太大的区别。

PLC可靠性高，程序设计方便灵活。

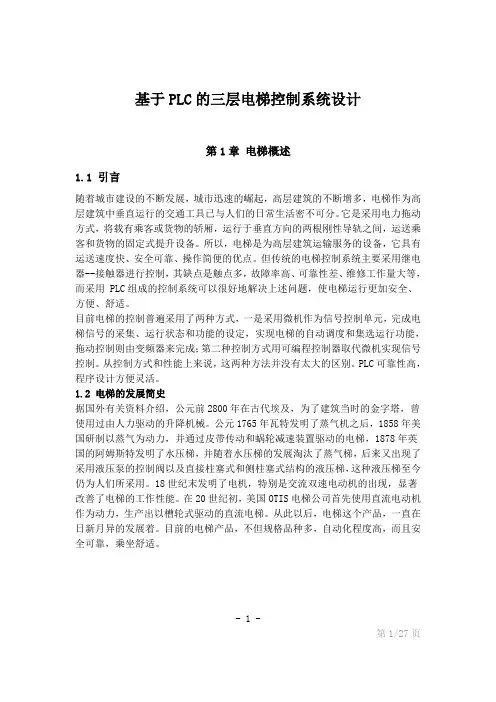

基于PLC的三层电梯控制系统设计第1章电梯概述1.1 引言随着城市建设的不断发展，城市迅速的崛起，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。

它是采用电力拖动方式，将载有乘客或货物的轿厢，运行于垂直方向的两根刚性导轨之间，运送乘客和货物的固定式提升设备。

所以，电梯是为高层建筑运输服务的设备，它具有运送速度快、安全可靠、操作简便的优点。

但传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用 PLC组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。

目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器取代微机实现信号控制。

从控制方式和性能上来说，这两种方法并没有太大的区别。

PLC可靠性高，程序设计方便灵活。

1.2 电梯的发展简史据国外有关资料介绍，公元前2800年在古代埃及，为了建筑当时的金字塔，曾使用过由人力驱动的升降机械。

公元1765年瓦特发明了蒸气机之后，1858年美国研制以蒸气为动力，并通过皮带传动和蜗轮减速装置驱动的电梯，1878年英国的阿姆斯特发明了水压梯，并随着水压梯的发展淘汰了蒸气梯，后来又出现了采用液压泵的控制阀以及直接柱塞式和侧柱塞式结构的液压梯，这种液压梯至今仍为人们所采用。

18世纪末发明了电机，特别是交流双速电动机的出现，显著改善了电梯的工作性能。

在20世纪初，美国OTIS电梯公司首先使用直流电动机作为动力，生产出以槽轮式驱动的直流电梯。

从此以后，电梯这个产品，一直在日新月异的发展着。

目前的电梯产品，不但规格品种多，自动化程度高，而且安全可靠，乘坐舒适。

- 1 -第1/27页第2章可编程控制器简介可编程控制器是60年代末在美国首先出现，当时叫可编程控制器PLC （Programmable Logic Controller），目的是用来取代继电器，以执行逻辑判断、计时、计数等顺序控制功能。

基于PLC的六层电梯控制系统的毕业设计摘要：本文旨在设计并实现基于可编程逻辑控制器（PLC）的六层电梯控制系统的毕业设计。

通过对电梯系统的分析和需求调研，本文设计了电梯系统的硬件布局和PLC程序逻辑，并进行了系统的搭建和调试。

通过实际的测试和性能评估，验证了该电梯控制系统的可靠性和稳定性。

通过本文的研究，可以为电梯控制系统的设计和实现提供参考和指导。

第一部分：引言电梯作为现代建筑中不可或缺的设施，对于人们的出行提供了便利。

基于PLC的电梯控制系统具有可靠性高、响应快的优点。

本文旨在设计和实现一种基于PLC的六层电梯控制系统，通过对电梯系统的需求分析和PLC的应用原理，为电梯控制系统的设计提供指导。

第二部分：系统设计2.1 电梯系统的硬件布局：对六层电梯系统的硬件布局进行设计，包括电梯驱动装置、按钮控制面板、传感器等组成部分。

2.2 PLC程序逻辑设计：根据电梯系统的需求，设计电梯控制的PLC程序逻辑，包括楼层选择、电梯调度和安全控制等功能。

第三部分：系统搭建与调试3.1 PLC选型与配置：根据电梯系统的需求和性能要求，选择合适的PLC设备，并进行配置和连接。

3.2 程序编写与调试：根据PLC程序逻辑设计，进行PLC 程序的编写，并进行系统的调试和优化。

第四部分：系统测试与性能评估4.1 功能测试：通过模拟不同场景和操作，对电梯系统进行功能测试，验证系统的正常运行和响应能力。

4.2 性能评估：通过对电梯系统的性能指标进行测试和评估，包括响应时间、电梯运行平稳性等方面的评估。

第五部分：结果与讨论5.1 实验结果展示：展示电梯控制系统的实际运行效果，并对系统的可靠性和稳定性进行分析。

5.2 讨论与改进：对电梯控制系统的设计和实现进行讨论，提出系统的改进和优化方案。

第六部分：结论通过本文的研究，成功设计并实现了基于PLC的六层电梯控制系统。

该系统具有可靠性高、响应快的特点，能够满足电梯系统的需求。

通过实际的测试和性能评估，验证了该电梯控制系统的可行性和有效性。

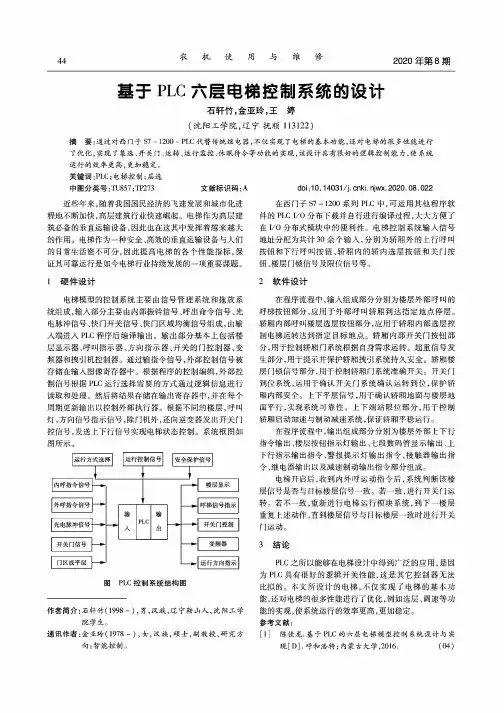

44农机使用与维修2020年第8期基于PLC六层电梯控制系统的设计石轩竹，金亚玲，王婷(沈阳工学院，辽宁抚顺113122)摘要:通过对西门子S7-1200-PLC代替传统继电器，不仅实现了电梯的基本功能，还对电梯的很多性能进行了优化，实现了集选、开关门、运转、运行监控、休眠待令等功能的实现，该设计具有很好的逻辑控制能力，使系统运行的效率更高，更加稳定。

关键词:PLC；电梯控制；层选中图分类号:TU857；TP273文献标识码:A doi：10.14031/ki.njwx.2020.0&022近些年来,随着我国国民经济的飞速发展和城市化进程地不断加快，高层建筑行业快速崛起。

电梯作为高层建筑必备的垂直运输设备，因此也在这其中发挥着越来越大的作用。

电梯作为一种安全、高效的垂直运输设备与人们的日常生活密不可分，因此提高电梯的各个性能指标，保证其可靠运行是如今电梯行业持续发展的一项重要课题。

1硬件设计电梯模型的控制系统主要由信号管理系统和拖放系统组成，输入部分主要由内部振铃信号、呼出命令信号、光电脉冲信号、快门开关信号、快门区域均衡信号组成，由输 入端进入PLC程序后编译输出。

输出部分基本上包括楼层显示器、呼叫指示器、方向指示器、开关的门控制器、变频器和拽引机控制器。

通过输指令信号，外部控制信号被存储在输入图像寄存器中。

根据程序的控制编辑，外部控制信号根据PLC运行选择需要的方式通过逻辑信息进行读取和处理。

然后将结果存储在输出寄存器中，并在每个周期更新输出以控制外部执行器。

根据不同的楼层，呼叫灯，方向信号指示信号，除门机外，还向逆变器发出开关门控信号，发送上下行信号实现电梯状态控制。

系统框图如图所示。

图PLC控制系统结构图作者简介:石轩竹(1998-)，男，汉族，辽宁鞍山人，沈阳工学院学生。

通讯作者:金亚玲(1978-)，女，汉族，硕士，副教授,研究方向：智能控制。

在西门子S7-1200系列PLC中,可运用其他程序软件的PLC I/O分布下载并自行进行编译过程，大大方便了在I/O分布式模块中的便利性。

基于PLC六层电梯安全系统的设计1. 引言本文档旨在设计一种基于PLC的六层电梯安全系统。

该系统将使用PLC（可编程逻辑控制器）技术，以确保电梯的安全运行，并减少事故风险。

2. 系统设计原理该系统的设计原理如下：- 通过传感器检测电梯内外的人员数量以及楼层信息。

- 使用PLC控制电梯的动作，包括开关门、上下行等。

- 设计紧急停车装置，以应对特殊情况下可能发生的紧急状况。

3. 系统组成该系统由以下几个主要组成部分构成：- 电梯内外的传感器：用于检测人员数量以及楼层信息。

- PLC控制器：控制电梯的动作，并根据传感器的反馈进行决策。

- 电梯运动部件：包括电梯门、电梯井道、电梯轿厢等。

- 紧急停车装置：用于应对紧急情况，如火灾、地震等。

4. 系统运行流程该系统的运行流程如下：1. 当有人在电梯外按下楼层按钮时，传感器将检测到信号并将信息传递给PLC控制器。

2. PLC控制器根据传感器的反馈决定电梯是否需要运行以及运行方向。

3. 一旦电梯到达目标楼层，传感器将再次检测到信号，并通知PLC控制器停止电梯运行并打开门。

4. 在紧急情况下，紧急停车装置将被触发，立即停止电梯的运行并打开门，以确保乘客的安全。

5. 系统优势该基于PLC的六层电梯安全系统具有以下优势：- 提高电梯的运行安全性，减少事故风险。

- 自动决策能力，根据传感器信息调整电梯的运行方向和动作。

- 紧急停车装置的设计，保障乘客在紧急情况下的安全。

6. 结论本文档介绍了基于PLC的六层电梯安全系统的设计。

该系统通过使用传感器、PLC控制器和紧急停车装置，提高电梯的运行安全性，减少事故风险，并在紧急情况下保障乘客的安全。

这种设计原理和系统组成可以在实际的六层电梯中应用，以提供更安全、高效的电梯运行。

基于PLC六层电梯运行系统的设计
简介
本文档描述了基于PLC（可编程逻辑控制器）的六层电梯运行系统的设计。

目标
本系统旨在实现一个高效安全的电梯运行系统，能够在六层楼之间进行准确的楼层选择和运行控制。

系统架构
该系统由以下主要组件组成：
- PLC控制器：负责接收输入信号、控制程序逻辑和输出控制信号。

- 按钮面板：用于乘客选择楼层的输入面板。

- 电梯电机：用于驱动电梯运行。

- 传感器：用于检测电梯位置和楼层选择。

运行流程
1. 用户通过按钮面板选择目标楼层。

2. 按钮面板将信号传输给PLC控制器。

3. PLC控制器接收信号后，根据当前电梯位置和乘客的楼层选择，确定电梯运行方向和目标楼层。

4. 控制器通过控制电梯电机的转动，使电梯运行到目标楼层。

5. 传感器检测电梯位置，并将状态信息传输给PLC控制器。

6. 当电梯到达目标楼层时，控制器通过控制电梯电机停止电梯
运行。

7. 电梯到达目标楼层后，用户可以下电梯。

功能要求
该系统应满足以下功能要求：
- 准确响应乘客的楼层选择，并正确控制电梯运行到目标楼层。

- 能够判断电梯当前运行方向，并自动选择最适合的路线。

- 具备安全机制，如在紧急情况下能够停止电梯运行。

- 提供用户友好的界面和操作体验。

总结
本文档介绍了基于PLC的六层电梯运行系统的设计。

该系统
采用PLC控制器、按钮面板、电梯电机和传感器等组件，实现了
准确响应乘客楼层选择的功能，并能够安全高效地控制电梯运行。

课程设计报告（论文）设计课题：PLC课程设计专业班级：电气自动化10241PLC 课程设计任务书指导教师：郭速学教研室主任：2011年06 月13 日目录一概述 (5)二方案设计与论证 (5)三．单元电路设计与参数计算 (6)四PLC端子分配 (7)五．硬件原理图 (8)六．主要梯形图清单 (8)1. 开门与关门控制2. 厢外呼叫显示3. 厢内命令处理4. 上升控制5. 下降控制七．心得体会 (34)八．参考文献 (34)九．成绩评定表 (35)一、概述在本次设计中，我将利用PLC来实现对电梯的控制。

在当今时代由于工业自动化程度的不断提高对自动化控制的要求也日趋增加，PLC则能在很大程度上很广的范围内实现自动化控制。

20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的自动控制设备PLC，由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。

现在PLC作为用于工业生产过程控制的专用计算机，与商家、家用的微机不同，由于控制对象的复杂性，使用环境的特殊性和工作运行的连续性，使其在设计上有许多特点。

可靠性高，抗干扰能力强；编程方法简单、直观；体积小、耗能低、重量轻；硬件配套齐全，用户使用方便，适应性强；系统的设计/安装、调试工作量少；维修工作量小、维护方便；接口模块功能强、品种多。

因此，PLC行业已经在工业市场上占有一大片领地。

目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。

本次设计包括对PLC硬件的设计，软件设计，驻点路的设计，控制柜的设计，以及电梯惦记和其他设备的选择，还有原理分析等。

相信此次设计后，我对电梯的实际运行以及PLC的基本原理和控制过程能有初步的掌握。

二、方案设计与论证系统设计方案框图系统设计方案框图如下图所示。

三、单元电路设计与参数计算A.电梯轿箱的控制要求：①选向：根据电梯各层内选外呼信号的先后和停止时轿箱所在的楼层位置决定电梯的运行方向。

基于PLC的六层电梯控制系统设计【摘要】为提高电梯的可靠性，保证安全运行，在原变频器基础上采用PLC 控制，合理选择和设计对传统改造，进一步提高可靠性、运行的舒适感，达到较为理想的控制效果。

【关键词】变频器；PLC；电梯0.引言电梯已成为城市的一种标志，是高层建筑的垂直运输设备。

当前，国内电梯超过了120万台。

因近几年事故频繁发生，电梯的安全受到了广泛关注。

其可靠性取决于控制系统，传统控制系统是由继电器控制，易出故障、可靠性差、维护不便、运行寿命较短、占用空间大等缺点。

目前PLC（Programmable Logic Controller）是一种可编程序的存储器，内部实现逻辑运算、顺序控制、定时、计数和算术运算等功能，可靠性高、通用性强、体积小、成本低、编程简单、维护方便、抗干扰能力强等特点，在工业自动控制领域有着重要的地位。

本文将可编程控制器（PLC）应用于六层电梯进行逻辑控制。

1.电梯控制系统的组成控制系统主要由电力拖动部分和电气控制部分组成。

拖动系统如图1所示，由轿厢、配重、钢丝绳、曳引轮、减速机构和电机组成。

控制系统由控制柜、操纵箱、召唤箱、曳引电动机和楼层指示等组成。

（1-电动机；2-减速机构；3-曳引轮；4-钢丝绳；5-配重；6-轿厢）图1 电梯拖动系统示意图图2 控制系统硬件结构图2.PLC控制系统设计2.1 系统的硬件组成硬件由轿厢操纵盘、厅门、PLC、变频器、曳引电机、开关门电机等构成，如图2所示。

PLC接收到的轿厢的内外呼梯信号，开关门信号，层位检测信号和限位信号直接控制变频器，实现电机的正转、反转、停和多段速控制等。

2.2 PLC选型和I/O分配根据轿厢楼层位置检测法及控制的开关，设备采用27个输入点，32个输出点控制，采用继电器输出。

本系统选择了日本三菱公司生产的PLC，型号为FX2N-64MR。

系统的I/O分配表如表3所示。

（见表1）2.3 软件设计图3 主程序流程图图4 楼层显示程序流程图逻辑信号处理由PLC完成的，实现运行要求及保护要求。
