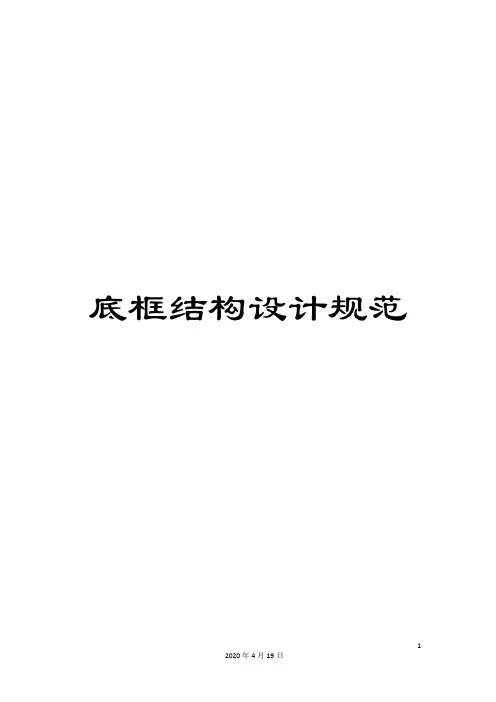

底框结构设计规范

底框结构
、抗震设计规范7.1.8条（强条）：上部的砌体抗震墙与底部的框架梁或抗震墙应对齐或基本对齐（何谓基本对齐？《工程抗震》杂志沙安解答：每单元有不超过2道砌体墙不落在下面的框架梁或抗震墙上，可认为是基本对齐，这里是指建筑单元还是结构单元？该2道砌体墙的长度有无限制？普遍认为这个标准不好掌握，成都市《建筑抗震审查要点》说：）；6、7度5层可用砌体抗震墙（应符合7.5.6条的要求）；抗震墙应设置条形基础、筏式基础或桩基。

底层框架-抗震墙房屋的纵横两个方向，第二层与底层侧向刚度的比值，6、7度时不应大于2.5（89规范为3），8度时不应大于2.0，且均不应小于1.0（如小于1.0，地震时第二层可能先于底层破坏，更危险）；底部两层框架-抗震墙房屋的纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度的比值，6、7度时不应大于2.0，8度时不应大于1.5，且均不应小于1.0。

2、抗震设计规范7.1.5条：抗震墙的间距：6、7、8度时分别不应大于21、18、15m。

3、抗震设计规范7.1.10条：7度时底部框架及抗震墙的抗震等级为二级（89规范为三级）。

底框结构设计规范一、一般规定1、根据《抗规》7、1、2表中所述底框结构上部砌体最小厚度为240mm，房屋最高限值及层数： 6，7度 22m 7层；8度19m 6层；9度区不容许采用这种形式。

2、底框层高不得大于4、5m。

3、底部框架-抗震墙房屋得结构布置，应符合下列要求：1）上部得砌体抗震墙与底部得框架梁或抗震墙应对齐或基本对齐。

2）房屋得底部，应沿纵横两方向设置一定数量得抗震墙，并应均匀对称布置或基本均匀对称布置。

6、7度且总层数不超过五层得底层框架－抗震墙房屋，应允许采用嵌砌于框架之间得砌体抗震墙，但应计入砌体墙对框架得附加轴力与附加剪力；其余情况应采用钢筋混凝土抗震墙。

3）底层框架-抗震墙房屋得纵横两个方向，第二层与底层侧向刚度得比值，6、7度时不应大于2、5，8度时不应大于2、0，且均不应小于1、0。

4）底部两层框架-抗震墙房屋得纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度得比值，6、7 度时不应大于2、0 ，8度时不应大于1、5，且均不应小于1、0。

5）底部框架-抗震墙房屋得抗震墙应设置条形基础、筏式基础或桩基。

4、底部框架-抗震墙房屋得框架与抗震墙得抗震等级，6、7、8度可分别按三、二、一级采用。

5、底框层砼等级不得低于C30。

二、计算方法及要点1、计算方法：底部框架房屋可采用底部剪力法，并应按第2点规定调整地震作用效应。

2、底部框架-抗震墙房屋得地震作用效应，应按下列规定调整：1）对底层框架-抗震墙房屋，底层得纵向与横向地震剪力设计值均应乘以增大系数，其值应允许根据第二层与底层侧向刚度比值得大小在1、2～1、5范围内选用。

2）对底部两层框架-抗震墙房屋，底层与第二层得纵向与横向地震剪力设计值亦均应乘以增大系数，其值应允许根据侧向刚度比在1、2～1、5范围内选用。

3）底层或底部两层得纵向与横向地震剪力设计值应全部由该方向得抗震墙承担，并按各抗震墙侧向刚度比例分配。

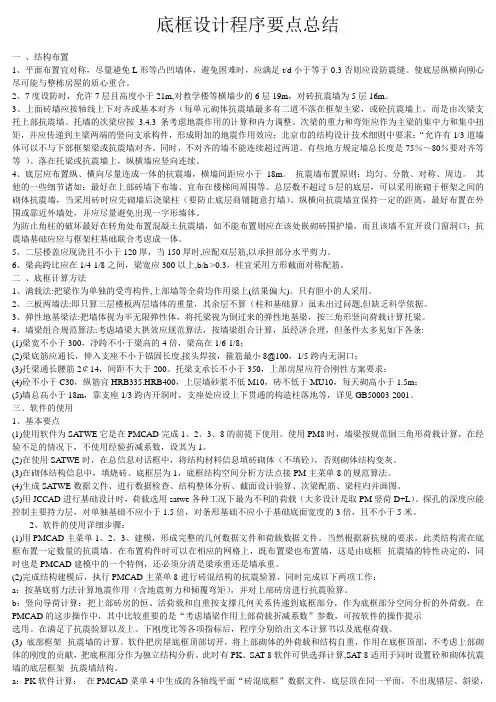

底框设计程序要点总结一、结构布置1、平面布置宜对称，尽量避免L形等凸凹墙体，避免困难时，应满足t/d小于等于0.3否则应设防震缝。

使底层纵横向刚心尽可能与整栋房屋的质心重合。

2、7度设防时，允许7层且高度小于21m,对教学楼等横墙少的6层19m，对砖抗震墙为5层16m。

3、上面砖墙应按轴线上下对齐或基本对齐（每单元砌体抗震墙最多有二道不落在框架主梁，或砼抗震墙上，而是由次梁支托上部抗震墙。

托墙的次梁应按3.4.3条考虑地震作用的计算和内力调整。

次梁的重力和弯矩应作为主梁的集中力和集中扭矩，并应传递到主梁两端的竖向支承构件，形成附加的地震作用效应；北京市的结构设计技术细则中要求：“允许有1/3道墙体可以不与下部框架梁或抗震墙对齐。

同时，不对齐的墙不能连续超过两道。

有些地方规定墙总长度是75％～80％要对齐等等）。

落在托梁或抗震墙上，纵横墙应竖向连续。

4、底层应布置纵、横向尽量连成一体的抗震墙，横墙间距应小于18m。

抗震墙布置原则：均匀、分散、对称、周边。

其他的一些细节诸如：最好在上部砖墙下布墙、宜布在楼梯间周围等。

总层数不超过５层的底层，可以采用嵌砌于框架之间的砌体抗震墙，当采用砖时应先砌墙后浇梁柱（要防止底层商铺随意打墙）。

纵横向抗震墙宜保持一定的距离，最好布置在外围或靠近外墙处，并应尽量避免出现一字形墙体。

为防止角柱的破坏最好在转角处布置混凝土抗震墙，如不能布置则应在该处嵌砌砖围护墙，而且该墙不宜开设门窗洞口；抗震墙基础应应与框架柱基础联合考虑成一体。

5、二层楼盖应现浇且不小于120厚，当150厚时,应配双层筋,以承担部分水平剪力。

6、梁高跨比应在1/4-1/8之间，梁宽应300以上,b/h >0.3，柱宜采用方形截面对称配筋。

二、底框计算方法1、满载法:把梁作为单独的受弯构件,上部墙等全荷均作用梁上(结果偏大)。

只有胆小的人采用。

2、三板两墙法:即只算三层楼板两层墙体的重量，其余层不算（柱和基础算）虽未出过问题,但缺乏科学依据。

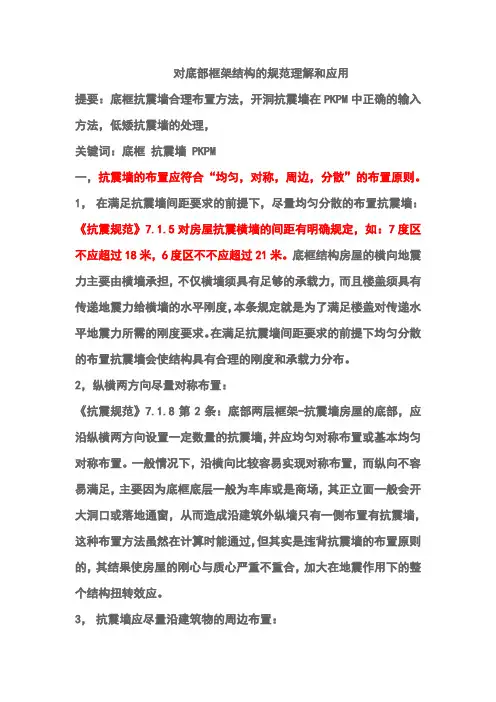

对底部框架结构的规范理解和应用提要：底框抗震墙合理布置方法，开洞抗震墙在PKPM中正确的输入方法，低矮抗震墙的处理，关键词：底框抗震墙 PKPM一，抗震墙的布置应符合“均匀，对称，周边，分散”的布置原则。

1，在满足抗震墙间距要求的前提下，尽量均匀分散的布置抗震墙：《抗震规范》7.1.5对房屋抗震横墙的间距有明确规定，如：7度区不应超过18米，6度区不不应超过21米。

底框结构房屋的横向地震力主要由横墙承担，不仅横墙须具有足够的承载力，而且楼盖须具有传递地震力给横墙的水平刚度，本条规定就是为了满足楼盖对传递水平地震力所需的刚度要求。

在满足抗震墙间距要求的前提下均匀分散的布置抗震墙会使结构具有合理的刚度和承载力分布。

2，纵横两方向尽量对称布置：《抗震规范》7.1.8第2条：底部两层框架-抗震墙房屋的底部，应沿纵横两方向设置一定数量的抗震墙，并应均匀对称布置或基本均匀对称布置。

一般情况下，沿横向比较容易实现对称布置，而纵向不容易满足，主要因为底框底层一般为车库或是商场，其正立面一般会开大洞口或落地通窗，从而造成沿建筑外纵墙只有一侧布置有抗震墙，这种布置方法虽然在计算时能通过，但其实是违背抗震墙的布置原则的，其结果使房屋的刚心与质心严重不重合，加大在地震作用下的整个结构扭转效应。

3，抗震墙应尽量沿建筑物的周边布置：周边就是指建筑物的外墙。

具体的说就是纵向指外纵墙，而横向指山墙和端开间内纵墙。

抗震墙沿建筑物的周边布置会使结构具有尽量大的抗扭刚度。

二，开洞抗震墙在PKPM中正确的输入方法：PKPM是一种常用的结构计算辅助软件，但它不是万能的，所以我们使用时要仔细阅读使用说明，了解其对不同构件计算的使用条件。

现版本PKPM对大开洞抗震墙是不能辨别的，即其对带洞口的抗震墙均按小洞口抗震墙处理。

而我们知道小洞口和大洞口的抗震墙的抗侧移刚度计算是不一样的。

小开洞抗震墙抗侧移刚度等于洞口影响系数α乘以无洞口抗震墙抗侧移刚度，α＝洞口面积除以墙体面积后开根号当α≤0.4时为小开口抗震墙当α≧0.6或洞口高度≧0.8倍层高时：抗侧移刚度等于洞口两侧抗震墙抗侧移刚度之和所以当抗震墙上开大洞口和开高度很高的洞口时，应该将洞口两侧的墙体按独立墙体输入。

底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1.底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2.砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1.底框部分：（1）SAT-8计算底框时不能考虑风荷载。

底框结构设计注意事项解读底框结构设计注意事项底框结构▲ 底框结构上部砖混荷载?● 底框结构里程序自动会把上部砖混荷载传至底框 , 不用自己再加● 用 STAWE 算底框是 , 砌体方面有一个选项 :1. 按 PM 主菜单 8算法 ;2.有限元整体算法 .此处应该选 1 有限元整体算法对底框不太准 , 只供参考 (PKPM 技术人员说的▲ sat-8计算底框时,结构体系选什么?● 引用《 pkpm 新天地》 2004年第 5期咨询台的信息:计算砖混底框时, satwe 第一项中的结构体系参数已经失效。

所以在计算底框时, satwe 第一项中的结构体系参数无论选框架还是框剪结构都是无用的。

▲ 底框建模问题:(1建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确?有开洞的墙处我将洞口直接开到框架梁底,这样对吗?● 可以同时输入抗震墙和框架梁, 框架梁作为边框梁。

若是底部二层框架时, 中间一层可以不用输入抗震墙。

洞口可以直接开到框梁底。

(2在 PM 楼层组装里面的设计参数里,总信息里结构主材应填什么?材料信息里主要墙体材料又该怎样填?● 在 PM 地设计参数应当填“ 底框” ,结构主材可以填混凝土。

在SATWE-8中的材料信息中应当填砌体。

(3 SATWE-8算完后,发现连梁超筋,而在墙洞上方有框梁,这是怎么回事?● 底框主梁直接可按规范要求计算,应考虑荷载直接作用在梁上,超筋就调整梁断面尺寸。

(4平法绘图时,应该将框架柱旁的墙肢与柱一起画配筋吗?● 既然柱与墙肢接在一起,那柱是构造边缘构件,应当查计算结果中抗震墙中的计算结果,按边缘构件配筋并画在一起。

▲ 新规范中第 7.1.8条 1款要求底部框架 -抗震墙房屋结构布置中,上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐,在定量上如何把握?● 底框房屋是一种不利于抗震的结构类型。

为提高其抗震能力,《建筑抗震设计规范》(GB50011-2001中 7.1.8条 1款要求,上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐, 即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承, 每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上,而是由次梁支托上部抗震墙。

底框结构设计规范一、一般规定1、根据《抗规》7、1、2 表中所述底框结构上部砌体最小厚度为240mm，房屋最高限值及层数：6, 7度22m 7层；8度19m 6层；9度区不容许采用这种形式。

2 、底框层高不得大于4、5m。

3、底部框架-抗震墙房屋得结构布置，应符合下列要求：1 ）上部得砌体抗震墙与底部得框架梁或抗震墙应对齐或基本对齐。

2）房屋得底部，应沿纵横两方向设置一定数量得抗震墙，并应均匀对称布置或基本均匀对称布置。

6、7 度且总层数不超过五层得底层框架－抗震墙房屋，应允许采用嵌砌于框架之间得砌体抗震墙，但应计入砌体墙对框架得附加轴力与附加剪力；其余情况应采用钢筋混凝土抗震墙。

3）底层框架-抗震墙房屋得纵横两个方向，第二层与底层侧向刚度得比值，6、7 度时不应大于2、5，8 度时不应大于2、0，且均不应小于1、0。

4）底部两层框架-抗震墙房屋得纵横两个方向，底层与底部第二层侧向刚度应接近，第三层与底部第二层侧向刚度得比值，6、7 度时不应大于2、0，8度时不应大于1、5，且均不应小于1、0。

5）底部框架-抗震墙房屋得抗震墙应设置条形基础、筏式基础或桩基。

4、底部框架-抗震墙房屋得框架与抗震墙得抗震等级，6、7、8 度可分别按三、二、一级采用。

5、底框层砼等级不得低于C30。

二、计算方法及要点1、计算方法：底部框架房屋可采用底部剪力法，并应按第 2 点规定调整地震作用效应。

2、底部框架-抗震墙房屋得地震作用效应，应按下列规定调整：1）对底层框架-抗震墙房屋，底层得纵向与横向地震剪力设计值均应乘以增大系数，其值应允许根据第二层与底层侧向刚度比值得大小在1、2〜1、5范围内选用。

2）对底部两层框架-抗震墙房屋，底层与第二层得纵向与横向地震剪力设计值亦均应乘以增大系数，其值应允许根据侧向刚度比在1、2〜1、5范围内选用。

3）底层或底部两层得纵向与横向地震剪力设计值应全部由该方向得抗震墙承担，并按各抗震墙侧向刚度比例分配。

做底框血一样的教训！希望对做底框新人的一点建议！为什么会有底部框架这种结构！强烈建议取消这种抗震及其不利的混合结构形式！路还的走！工程还得做！下面我希望通过我的亲身体验与一点小小的经验希望给那些做底框的新人一些忠告！如果您已经有十年的结构经验，那么请您离开！1、底框计算到底用那一种程序，怎么计算！PKPM有三个模块可以做！是什么顺序怎么做，论坛上很多，不知道可以搜一搜！我的答案是PK，用SATWE复核，复核内容主要是吊筋和附加箍筋，论坛有一贴漏掉吊筋的，希望大家引以为戒。

很多人说ＰＫ偏大，的确是这样的，我感觉ＳＡＴＷＥ偏小。

２、ＳＡＴＷＥ看起来比较简单适合新手用，属于傻瓜型，ＰＫ不是很直观，需要一些技术含量！底框是需要靠电脑，但是手算是必不可少的！有人说ＰＫ麻烦要一榀一榀的抽，不要怕麻烦，其实没有几根梁，如果截面尺寸不是反复的调整，不是很慢！因为ＳＡＴＷＥ的结果很多需要你自己去判断它的准确性！这是新手最缺乏的！我们不是想刻意做大，因为我们这些新手还没有做小的能力！３、怎么使用ＰＫ来做底框，我给大家简单介绍一下：（１）ＰＭ建模，这个是基础，活载输入没什么好说，按照规范走，我的老师告诉我楼梯按照疏散消防楼梯3.5走，我也一直是这么做的。

恒载：大家可以问一下自己院里老人儿是怎么输的，空心板+双面粉刷+楼面做法，我大概输3~3.5，现浇板100mm我输3.5~4。

（2）抗震验算通过，侧向刚度比要满足规范。

（3）我要提醒大家重要的东西来了:开始选项有几个重要参数大家需要重视1、墙体材料自重：一般按照实心粘土砖为22，这个是加双面粉的，没有特殊要求不要动他。

如果确实要动，多孔砖密度较小KP1型资料显示为16.63KN/M3加双面粉，19~20左右。

2、按照经验考虑墙梁作用上部荷载折减：这个选项一般不选。

原因无经验即不选。

3、按照规范方法确定托梁上部荷载：一般不按照墙梁计算，不选。

4、剪力墙侧移刚度考虑边框柱作用：与剪力墙多少有关，不选偏安全。

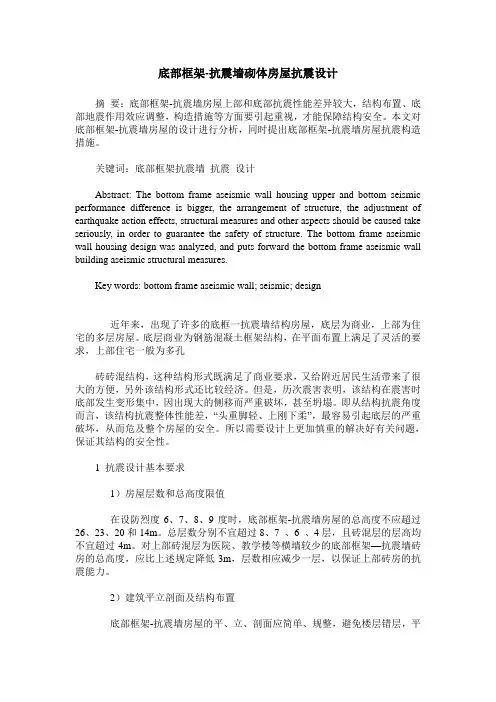

底部框架-抗震墙砌体房屋抗震设计摘要：底部框架-抗震墙房屋上部和底部抗震性能差异较大，结构布置、底部地震作用效应调整，构造措施等方面要引起重视，才能保障结构安全。

本文对底部框架-抗震墙房屋的设计进行分析，同时提出底部框架-抗震墙房屋抗震构造措施。

关键词：底部框架抗震墙抗震设计Abstract: The bottom frame aseismic wall housing upper and bottom seismic performance difference is bigger, the arrangement of structure, the adjustment of earthquake action effects, structural measures and other aspects should be caused take seriously, in order to guarantee the safety of structure. The bottom frame aseismic wall housing design was analyzed, and puts forward the bottom frame aseismic wall building aseismic structural measures.Key words: bottom frame aseismic wall; seismic; design近年来，出现了许多的底框一抗震墙结构房屋，底层为商业，上部为住宅的多层房屋。

底层商业为钢筋混凝土框架结构，在平面布置上满足了灵活的要求，上部住宅一般为多孔砖砖混结构，这种结构形式既满足了商业要求，又给附近居民生活带来了很大的方便，另外该结构形式还比较经济。

但是，历次震害表明，该结构在震害时底部发生变形集中，因出现大的侧移而严重破坏，甚至坍塌。

底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1.底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2.砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1.底框部分：（1）SAT-8计算底框时不能考虑风荷载。
