西南交大结构力学A离线作业第1,2,3次作业

结构力学1: [论述题]简答题1.简述刚架内力计算步骤。

答: （1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力, 三铰刚架及主从刚架等, 一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况, 利用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法, 一是通过求控制截面的内力作出；另一种方法是首先作出M 图；然后取杆件为分离体, 建立矩平衡方程, 由杆端弯矩求杆端剪力；最后取结点为分离体, 利用投影平衡由杆端剪力求杆端轴力。

当刚架构造较复杂（如有斜杆）, 计算内力较麻烦事, 采用第二种方法。

（4）结点处有不同的杆端截面。

各截面上的内力用该杆两端字母作为下标来表示, 并把该端字母列在前面。

（5）注意结点的平衡条件。

2.简述计算结构位移的目的。

答: (1) 验算结构的刚度。

校核结构的位移是否超过允许限值, 以防止构件和结构产生过大的变形而影响结构的正常使用。

(2) 为超静定结构的内力分析打基础。

超静定结构的计算要同时满足平衡条件和变形连续条件。

(3) 结构制作、施工过程中也常需先知道结构的位移。

3.如何确定位移法基本未知量。

答: （1）在刚结点处加上刚臂。

（2）在结点会发生线位移的方向上加上链杆。

（3）附加刚臂与附加链杆数目的总和即为基本未知量数目。

确定线位移的方法（1）由两个已知不动点所引出的不共线的两杆交点也是不动点。

（2）把刚架所有的刚结点（包括固定支座）都改为铰结点, 如此体系是一个几何可变体系, 则使它变为几何不变体系所需添加的链杆数目即等于原结构的线位移数目。

4.简述力法的基本思路。

答：力法的基本思路：将超静定结构的计算转化为静定结构的计算, 首先选择基本结构和基本体系, 然后利用基本体系与原结构之间在多余约束方向的位移一致性和变形叠加列出力法典型方程, 最后求出多余未知力和原结构的内力。

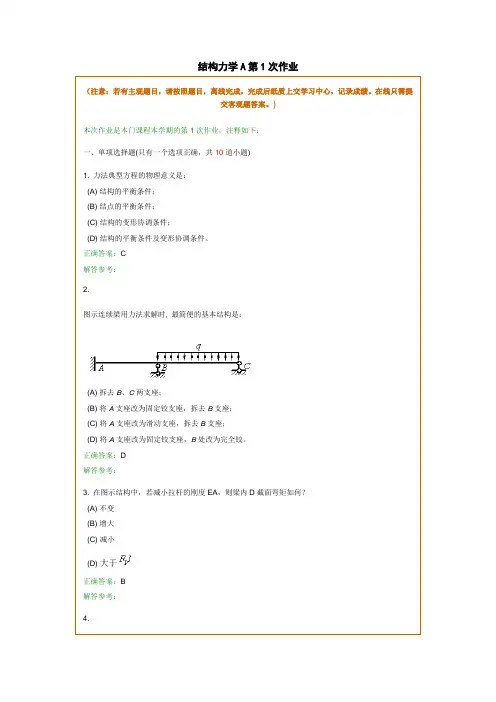

结构力学A第1次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 力法典型方程的物理意义是：(A) 结构的平衡条件；(B) 结点的平衡条件；(C) 结构的变形协调条件；(D) 结构的平衡条件及变形协调条件。

正确答案：C解答参考：2.图示连续梁用力法求解时, 最简便的基本结构是：(A) 拆去B、C两支座；(B) 将A支座改为固定铰支座，拆去B支座；(C) 将A支座改为滑动支座，拆去B支座；(D) 将A支座改为固定铰支座，B处改为完全铰。

正确答案：D解答参考：3. 在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？(A) 不变(B) 增大(C) 减小(D) 大于正确答案：B解答参考：4.图A～D所示结构均可作为图示连续梁的力法基本结构，使得力法计算最为简便的基本结构是：(A)(B)(C)(D)正确答案：C解答参考：5. 图示各结构在图示荷载作用下，不计轴向变形影响，产生弯矩的是(A)(B)(C)(D)正确答案：B解答参考：6.位移法的基本未知数是：(A) 结构上任一截面的角位移和线位移；>(B) 结构上所有截面的角位移和线位移；(C) 结构上所有结点的角位移和线位移；(D) 结构上所有结点的独立角位移和独立线位移。

正确答案：D解答参考：7. 位移法典型方程中的系数表示的是基本结构在(A)第i个结点位移产生的第j个附加约束中的反力（矩）；(B)第j个结点位移等于单位位移时，产生的第j个附加约束中的反力（矩）；(C) 第j个结点位移产生的第i个附加约束中的反力（矩）。

(D) 第j个结点位移产生的第j个附加约束中的反力（矩）。

正确答案：C解答参考：8.欲使图示结点A的转角＝0，应在结点A施加的力偶M ＝(A) 5i(B) －5i(C) C．(D)正确答案：D解答参考：9.位移法的适用范围：(A) 不能解静定结构；(B) 只能解超静定结构；(C) 只能解平面刚架；(D) 可解任意结构。

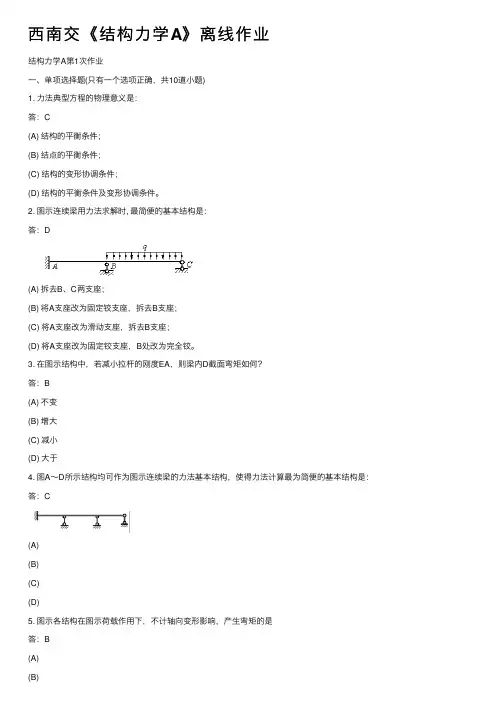

西南交《结构⼒学A》离线作业结构⼒学A第1次作业⼀、单项选择题(只有⼀个选项正确，共10道⼩题)1. ⼒法典型⽅程的物理意义是：答：C(A) 结构的平衡条件；(B) 结点的平衡条件；(C) 结构的变形协调条件；(D) 结构的平衡条件及变形协调条件。

2. 图⽰连续梁⽤⼒法求解时, 最简便的基本结构是：答：D(A) 拆去B、C两⽀座；(B) 将A⽀座改为固定铰⽀座，拆去B⽀座；(C) 将A⽀座改为滑动⽀座，拆去B⽀座；(D) 将A⽀座改为固定铰⽀座，B处改为完全铰。

3. 在图⽰结构中，若减⼩拉杆的刚度EA，则梁内D截⾯弯矩如何？答：B(A) 不变(B) 增⼤(C) 减⼩(D) ⼤于4. 图A～D所⽰结构均可作为图⽰连续梁的⼒法基本结构，使得⼒法计算最为简便的基本结构是：答：C(A)(B)(C)(D)5. 图⽰各结构在图⽰荷载作⽤下，不计轴向变形影响，产⽣弯矩的是答：B(A)(B)(C)(D)6. 位移法的基本未知数是：答：D(A) 结构上任⼀截⾯的⾓位移和线位移； >(B) 结构上所有截⾯的⾓位移和线位移；(C) 结构上所有结点的⾓位移和线位移；(D) 结构上所有结点的独⽴⾓位移和独⽴线位移。

7. 位移法典型⽅程中的系数表⽰的是基本结构在答：C(A) 第i个结点位移产⽣的第j个附加约束中的反⼒（矩）；(B) 第j个结点位移等于单位位移时，产⽣的第j个附加约束中的反⼒（矩）；(C) 第j个结点位移产⽣的第i个附加约束中的反⼒（矩）。

(D) 第j个结点位移产⽣的第j个附加约束中的反⼒（矩）。

8. 欲使图⽰结点A的转⾓＝0，应在结点A施加的⼒偶M ＝答：D(A) 5i(B) －5i(C) C．(D)9.位移法的适⽤范围：答：D(A) 不能解静定结构；(B) 只能解超静定结构；(C) 只能解平⾯刚架；(D) 可解任意结构。

10. 图⽰排架结构，横梁刚度为⽆穷⼤，各柱EI相同，则F N2＝答：B(A) FP；(B) FP／2 ；(C) 0；(D) 不确定（与abc的值有关）。

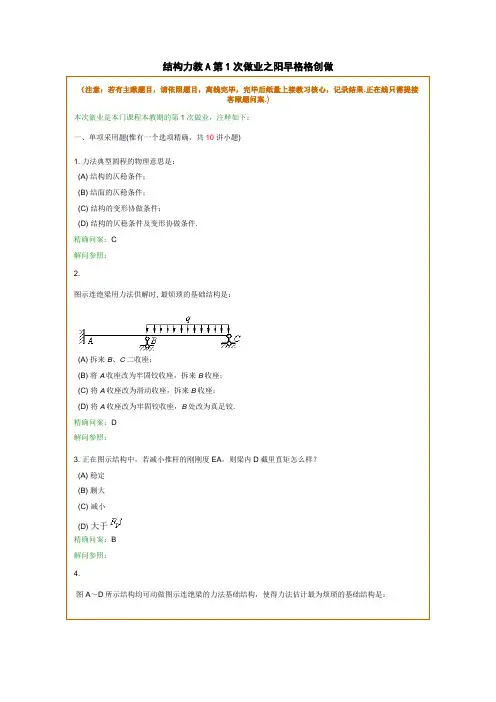

结构力教A第1次做业之阳早格格创做（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)本次做业是本门课程本教期的第1次做业，注释如下：一、单项采用题(惟有一个选项精确，共10讲小题)1. 力法典型圆程的物理意思是：(A) 结构的仄稳条件；(B) 结面的仄稳条件；(C) 结构的变形协做条件；(D) 结构的仄稳条件及变形协做条件.精确问案：C解问参照：2.图示连绝梁用力法供解时, 最烦琐的基础结构是：(A) 拆来B、C二收座；(B) 将A收座改为牢固铰收座，拆来B收座；(C) 将A收座改为滑动收座，拆来B收座；(D) 将A收座改为牢固铰收座，B处改为真足铰.精确问案：D解问参照：3. 正在图示结构中，若减小推杆的刚刚度EA，则梁内D截里直矩怎么样？(A) 稳定(B) 删大(C) 减小(D) 大于精确问案：B解问参照：4.图 A～D所示结构均可动做图示连绝梁的力法基础结构，使得力法估计最为烦琐的基础结构是：(A)(B)(C)(D)精确问案：C解问参照：5. 图示各结构正在图示荷载效率下，不计轴背变形效率，爆收直矩的是(A)(B)(C)(D)精确问案：B解问参照：6.位移法的基础已知数是：(A) 结构上任一截里的角位移战线位移； >(B) 结构上所有截里的角位移战线位移；(C) 结构上所有结面的角位移战线位移；(D) 结构上所有结面的独力角位移战独力线位移.精确问案：D解问参照：7. 位移法典型圆程中的系数表示的是基础结构正在(A)第i个结面位移爆收的第j个附加拘束中的反力（矩）；(B)第j个结面位移等于单位位移时，爆收的第j个附加拘束中的反力（矩）；(C) 第j个结面位移爆收的第i个附加拘束中的反力（矩）.(D) 第j个结面位移爆收的第j个附加拘束中的反力（矩）.精确问案：C解问参照：8.欲使图示结面A的转角＝0，应正在结面A施加的力奇M ＝(A) 5i(B) －5i(C) C．(D)精确问案：D解问参照：9.位移法的适用范畴：(A) 不克不迭解静定结构；(B) 只可解超静定结构；(C) 只可解仄里刚刚架；(D) 可解任性结构.精确问案：D解问参照：10.图示排架结构，横梁刚刚度为无贫大，各柱EI相共，则F N2＝(A) F P；(B) F P／2 ；(C) 0；(D) 不决定（与abc的值有闭）.精确问案：B解问参照：三、推断题(推断正误，共7讲小题)11.超静定结构中多余拘束或者多余已知力的数目称为超静定次数.精确问案：道法精确解问参照：12.图示结构中，来掉其中任性二根收座链杆后余下部分皆可动做力法估计的基础体系.精确问案：道法过失解问参照：13.正在图示体系中，来掉其中任性二根收座链杆后，所余下部分皆是几许稳定的.精确问案：道法过失解问参照：14.位移法典型圆程的物理含意是基础体系附加拘束中的反力或者反力矩等于整，真量上是本结构的仄稳条件. 精确问案：道法精确解问参照：15.图a所示结构，与图b为力法基础结构，则其力法圆程为精确问案：道法过失解问参照：16.结构按位移法计算时，其典型圆程的数目与结面位移数目相等 .精确问案：道法精确解问参照：17.欲使图示结构中的A面爆收背左单位移动，应正在A面施加的力精确问案：道法精确解问参照：（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)四、主瞅题(共8讲小题)18.用力法做图示结构的M图，EI＝常数.参照问案：修坐力法圆程：画单位直矩图战荷载直矩图，供系数战自由项，供解出，即由叠加本理做出末尾直矩图.19.用力法估计，并画图示结构的M图.EI = 常数.参照问案：修坐力法圆程：画单位直矩图战荷载直矩图，供系数战自由项，供解出，即20.用位移法做图示结构M图，各杆线刚刚度均为i，各杆少为l .参照问案：21.已知图示结构正在荷载效率下结面A爆收之角位移（顺时针目标），试做M图.参照问案：22.图（a）所示结构，采用图（b）所示的力法基础结构估计时，其 .参照问案：23.图示结构用位移法供解时典型圆程的系数r22为 .参照问案：24.图示排架结构，横梁刚刚度为无贫大，各柱EI相共，则F N2＝ .参照问案：F P／225.图示刚刚架，已供得B面转角＝0.717/ i ( 顺时针）, C 面火仄位移＝ 7.579/ i（），则＝，＝.参照问案：－13.9；－5.68（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)本次做业是本门课程本教期的第2次做业，注释如下：一、单项采用题(惟有一个选项精确，共8讲小题)1. 单元刚刚度圆程是表示一个单元的下列二组量值之间的相互闭系：(A) 杆端力与结面中力；(B) 杆端力与杆端位移；(C) 杆端位移与结面位移；(D) 结面中力与结面位移.精确问案：B解问参照：2.图示结构，用矩阵位移法估计时的已知量数目为：(A) 9；(B) 5；(C) 10；(D) 6 .精确问案：D解问参照：3. 单元刚刚度矩阵中元素的物理意思是：(A) 当且仅当时引起的与相映的杆端力；(B) 当且仅当时引起的与相映的杆端力；(C) 当时引起的与相映的杆端力；(D) 当时引起的与相映的杆端力.精确问案：C解问参照：4.正在图示真足坐标系中，单元的倾角是（）(A) 45°(B) －45°(C) 135°(D) 225°精确问案：C解问参照：5.正在图示真足坐标系中，单元的倾角是（）(A) 45°(B) －45°(C) 135°(D) 225°精确问案：D解问参照：6. 矩阵位移法中，结构的本初刚刚度圆程是表示下列二组量值之间的相互闭系：（）(A) 杆端力与结面位移；(B) 杆端力与结面力；(C) 结面力与结面位移；(D) 结面位移与杆端力.精确问案：C解问参照：7. 结构的本初刚刚度矩阵称呼中，“本初”二字是强调：（）(A) 已举止位移鸿沟条件的处理；(B) 尚已举止位移鸿沟条件的处理；(C) 已举止力的鸿沟条件的处理；(D) 尚已举止力的鸿沟条件的处理.精确问案：B解问参照：8. 仄里杆件结构用后处理法修坐的本初刚刚度圆程组，（）(A) 可供得局部结面位移；(B) 可供得可动结面的位移；(C) 可供得收座结面位移；(D) 无法供得结面位移.精确问案：D解问参照：三、推断题(推断正误，共6讲小题)9.用矩阵位移法估计连绝梁时无需对于单元刚刚度矩阵做坐标变更.精确问案：道法精确解问参照：10.结构本初刚刚度矩阵与结面位移编号办法无闭.精确问案：道法过失解问参照：11.正在矩阵位移法中真足分解的真量是结面仄稳.精确问案：道法精确解问参照：12.矩阵位移法中，单元的刚刚度圆程是表示结面力与杆端位移的变更闭系. 精确问案：道法过失解问参照：13.图示连绝梁，用矩阵位移法估计时的基础已知量数目为3.精确问案：道法精确解问参照：14.单元刚刚度矩阵均具备对于称性战奇同性.精确问案：道法过失解问参照：（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)四、主瞅题(共8讲小题)15.用先处理法写出图示结构的结构刚刚度矩阵K，E =常数.不计轴背变形效率.参照问案：16.试供图示结构本初刚刚度矩阵中的子块K22的4个元素.已知各杆件正在真足坐标系中的单元刚刚度矩阵为：参照问案：17.供图示结构的自由结面荷载列阵F 参照问案：18.已用矩阵位移法供得图a所示结构单元③的杆端力(真足坐标)为参照问案：19.正在矩阵位移法中，处理位移鸿沟条件时有以下二种要领，即战，前一种要领的已知量数目比后一种要领的 .参照问案：先处理法；后处理法；少 ( 或者：后处理法，先处理法，多 )20.矩阵位移法中，单元的刚刚度圆程是表示与的变更闭系.参照问案：杆端力；杆端位移21.局部坐标系中自由单元刚刚度矩阵的个性有、 .参照问案：奇同性；对于称性22.结构本初刚刚度矩阵中，元素K45的物理意思便是＝1时，所应有的数值.参照问案：；正在目标爆收的力（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)本次做业是本门课程本教期的第3次做业，注释如下：一、单项采用题(惟有一个选项精确，共9讲小题)1. 静力荷载与能源荷载的主要辨别正在于前者：（）(A) 不改变位子；(B) 不改变目标；(C) 可忽略惯性力；(D) 不爆收很大内力.精确问案：C解问参照：2. 体系的自振频次的物理意思是：（）(A) 振荡一次所需时间；(B) 秒内振荡的次数；(C) 搞扰力正在秒内变更的周数；(D) 每秒内振荡的次数.精确问案：B解问参照：3. 单自由度体系自由振荡的振幅与决于：（）(A) 初位移；(B) 初速度；(C) 初位移、初速度与品量；(D) 初位移、初速度与结构自振频次.精确问案：D解问参照：4.使单自由度体系的阻僧减少，其截止是：( )注：阻僧减少后仍是小阻僧.(A) 周期变少；(B) 周期稳定；(C) 周期变短；(D) 周期视简直体系而定.精确问案：A解问参照：5.正在图示结构中，若要使其自振频次删大，不妨 ( )(A) 删大；(B) 删大m；(C) 删大EI；(D) 删大l .精确问案：C解问参照：6. 无阻僧单自由度体系正在简谐荷载效率下，共振时与动荷载相仄稳的是（）(A) 弹性回复力；(B) 惯性力(C) 惯性力与弹性力的合力；(D) 不力.精确问案：D解问参照：7. 无阻僧单自由度体系正在简谐荷载效率下，当θ＞＞ω时，量面位移幅值( )(A) 是无贫大；(B) 很大；(C) 很小；(D) 等于静位移.精确问案：C解问参照：8. 简谐荷载效率于单自由度体系时的能源系数的变更顺序是：( )(A) 搞扰力频次越大，越大(指千万于值，下共)；(B) 搞扰力频次越小，越大；(C) 搞扰力频次越靠近自振频次，越大；(D) 有阻僧时，阻僧越大，越大.精确问案：C解问参照：9. 阻僧对于单自由度体系振荡的效率是：（）(A) 阻僧越大，周期越大；(B) 阻僧越大，频次越大；(C) 阻僧越大，振幅越大；(D) 阻僧越大，能源系数越大.精确问案：A解问参照：三、推断题(推断正误，共4讲小题)10.图示体系(不计杆件的品量)的振荡自由度是3.精确问案：道法过失解问参照：11.体系正在动荷载效率下爆收的振荡称为强迪振荡.钻研抑制振荡，不妨得到结构的能源反应.精确问案：道法精确解问参照：12.频次、主振型是体系自己的固有个性，与中荷载无闭.精确问案：道法精确解问参照：13.单自由度体系的自振频次ω与量面的品量m成正比，m愈大，ω愈大.精确问案：道法过失解问参照：（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)四、主瞅题(共11讲小题)14.图示体系各杆EI、l 相共，不计各杆自沉.试供其自振频次.参照问案：15.参照问案：16.不计杆件品量战阻僧效率，修坐图示体系(EI = 常数)的疏通圆程.参照问案：17.图示结构，不计杆品量.试供其自振频次.参照问案：18.参照问案：19.结构能源教与结构静力教的最主要的辨别是： .参照问案：思量结构果振荡而爆收的惯性力战阻僧力.20.正在图示结构中，若要使其自振频次ω删大，不妨采与删大减小的步伐 .参照问案：EI；m；21.由于体系存留阻僧，相对于无阻僧情况，其变少，共振时的变小.参照问案：周期，振幅22.简谐荷载是指随时间按 (或者 )顺序变更的周期性荷载.参照问案：正弦；(或者余弦)23.单自由度无阻僧体系受简谐荷载做用，若稳态受迫振动可表为，则式中计算公式为，是 .参照问案：；简谐荷载幅值动做静力引起的量面位移.24.单自由度体系受简谐荷载效率的无阻僧稳态解中，位移能源系数μ的定义是，估计公式是 .参照问案：定义：能源位移的最大值与静力位移的比值；公式：结构力教A第4次做业（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)本次做业是本门课程本教期的第4次做业，注释如下：一、单项采用题(惟有一个选项精确，共6讲小题)1.当单位荷载F P=1正在图示简收梁的CB段上移动时，C截里剪力的效率线圆程为：（）(A) x /l；(B) －x/l ；(C) －( l－x )/l ；(D) (l－x ) /l .精确问案：D解问参照：2.图示梁A截里直矩效率线是：（ )(A)(B)(C)(D)精确问案：A解问参照：3. 结构上某量值的效率线的量目是：( )(A) 该量值的量目；(B) 该量值的量目／［力］；(C) 该量值的量目×［力］；(D) 该量值的量目／［少度］.精确问案：B解问参照：4.闭于图示效率线横标含意的叙述精确的是：( )(A) 横标b为F P＝1正在C面偏偏左时爆收的F QC值；(B) 横标b为F P＝1正在C面偏偏左时爆收的F QC值；(C) 横标b为F P＝1正在C面时爆收的值；(D) 横标b为F P＝1正在C面时爆收的值.精确问案：B解问参照：5.图示结构效率线已做出如图所示，其中横标表示：( )(A) F P＝1正在D时，截里E的直矩值；(B) F P＝1正在B时，截里E的直矩值；(C) F P＝1正在E时，B截里的直矩值；(D) F P＝1正在E时，C截里的直矩值.精确问案：C解问参照：6.图示结构某截里的直矩效率线已做出如图所示，其中横标是表示：( ) (A) F P= 1正在E时，C截里的直矩值；(B) F P= 1正在E时，C截里的直矩值；(C) F P = 1正在C时，E截里的直矩值；(D) F P= 1正在C时，D截里的直矩值.精确问案：C解问参照：三、推断题(推断正误，共3讲小题)7.图示结构M K、F QK的效率线正在B处的纵距值均为整.精确问案：道法精确解问参照：8.图示梁AB与A O B O，其截里C与C O直矩效率线战剪力效率线真足相共.精确问案：道法过失解问参照：9.图b是图a所示中伸梁的F QK效率线，其中横标y D表示F P＝1效率正在D面时爆收的D截里剪力值 .精确问案：道法过失解问参照：（注意：若有主瞅题目，请依照题目，离线完毕，完毕后纸量上接教习核心，记录结果.正在线只需提接客瞅题问案.)四、主瞅题(共5讲小题)10.试用静力法做图示梁的M C、F QC效率线.参照问案：11.做图示梁中的效率线.参照问案：12.图（a）所示梁正在力FP效率下，其直矩图如图（b）所示；K截里直矩效率线如图（c）所示.图（b）中y D的物理意思为__________________________________________，图（c ）中y D的物理意思为 ______________________________________________ .参照问案：荷载FP效率于K时D截里的直矩值；单位移动荷载效率正在D处时K截里的直矩值13.图（b）是图（a）的_________效率线，横标y D是表示FP＝1效率正在_________截里时____ ___ 的数值.参照问案：M K ；D；M K14.图（a）中F P为静荷载，图（b）为图（a）中截里C的直矩效率线，则F p y D为 .参照问案：C截里的直矩值。

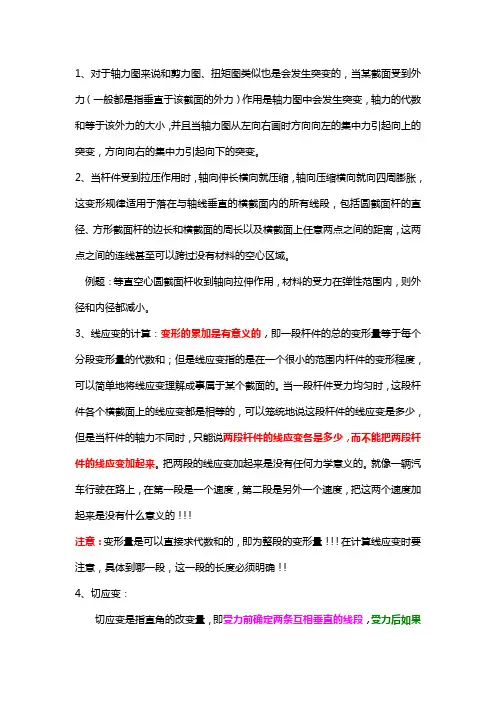

1、对于轴力图来说和剪力图、扭矩图类似也是会发生突变的，当某截面受到外力（一般都是指垂直于该截面的外力）作用是轴力图中会发生突变，轴力的代数和等于该外力的大小，并且当轴力图从左向右画时方向向左的集中力引起向上的突变，方向向右的集中力引起向下的突变。

2、当杆件受到拉压作用时，轴向伸长横向就压缩，轴向压缩横向就向四周膨胀，这变形规律适用于落在与轴线垂直的横截面内的所有线段，包括圆截面杆的直径、方形截面杆的边长和横截面的周长以及横截面上任意两点之间的距离，这两点之间的连线甚至可以跨过没有材料的空心区域。

例题：等直空心圆截面杆收到轴向拉伸作用，材料的受力在弹性范围内，则外径和内径都减小。

3、线应变的计算：变形的累加是有意义的，即一段杆件的总的变形量等于每个分段变形量的代数和；但是线应变指的是在一个很小的范围内杆件的变形程度，可以简单地将线应变理解成事属于某个截面的。

当一段杆件受力均匀时，这段杆件各个横截面上的线应变都是相等的，可以笼统地说这段杆件的线应变是多少，但是当杆件的轴力不同时，只能说两段杆件的线应变各是多少，而不能把两段杆件的线应变加起来。

把两段的线应变加起来是没有任何力学意义的。

就像一辆汽车行驶在路上，在第一段是一个速度，第二段是另外一个速度，把这两个速度加起来是没有什么意义的！！！注意：变形量是可以直接求代数和的，即为整段的变形量！！！在计算线应变时要注意，具体到哪一段，这一段的长度必须明确！！4、切应变：切应变是指直角的改变量，即受力前确定两条互相垂直的线段，受力后如果这两条线段的夹角发生变化，那么这两条线段在直角范围内的改变量就是切应变。

（注意受力前后的限制）5、传动轴计算中的注意点：由功率向力偶的转化公式必须熟练同时注意单位的限制；传动轴的转向和主动轮的转向相同，而从动轮的转向和主动轮（传动轴）的转向相反；6、在扭转问题中，扭转角是可以相加的，并且要求求某一段的扭转角是，当整段截面的扭矩不同时，必须分段求，再求代数和！！！另外在扭转的问题中I P 和W P （这两者是对整个截平面而言）与第四章中的梁的弯曲和扭转中的Iz和Wz （这两者是对截平面中的某一轴Z轴而言）的二倍关系！！！εσGγτ=与对比着运用!E=7、在求解梁的弯矩和剪力时，经常涉及到含中间绞的超静定问题，这就需要在中间绞上下手，一般来说是分两段，借助中间绞来求解各个约束力。

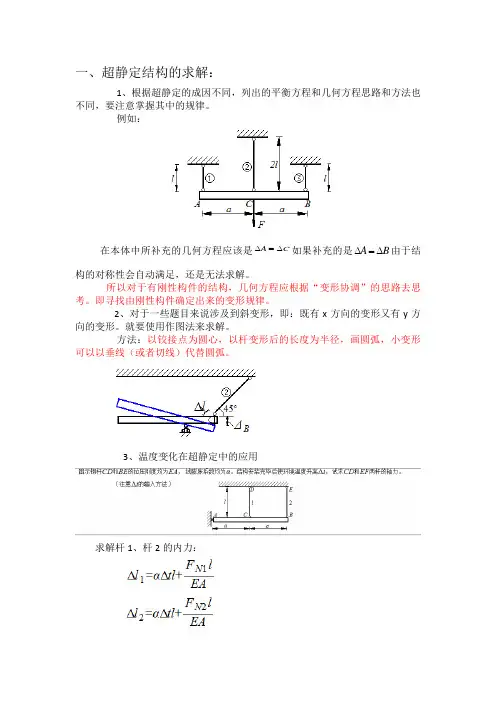

一、超静定结构的求解：1、根据超静定的成因不同，列出的平衡方程和几何方程思路和方法也不同，要注意掌握其中的规律。

例如：在本体中所补充的几何方程应该是{ EMBED Equation.KSEE3 \* MERGEFORMAT |C A ∆=∆如果补充的是由于结构的对称性会自动满足，还是无法求解。

所以对于有刚性构件的结构，几何方程应根据“变形协调”的思路去思考。

即寻找由刚性构件确定出来的变形规律。

2、对于一些题目来说涉及到斜变形，即：既有x 方向的变形又有y 方向的变形。

就要使用作图法来求解。

方法：以铰接点为圆心，以杆变形后的长度为半径，画圆弧，小变形可以以垂线（或者切线）代替圆弧。

3、温度变化在超静定中的应用求解杆1、杆2的内力：由于温度变化和受力是引起杆件变形的两种不同的物理因素，如果是静定结构，那么温度变化引起的杆件是不受任何约束的，而且只有上式的第一项，此时杆件不受力；但是对于超静定结构，温度变化引起的变形受到约束，杆件内产生了内力，内力对杆件的变形进行调整，因此，杆件的变形就要在上式的第一项的基础上加上杆件内力的影响。

其实，考虑的简单一点就是此时的结构是在温度变化和受力的两种因素的共同作用之下，因此变形的计算要同时考虑这两个因素的影响。

二、应力状态与强度理论1、计算倾角截面上的正应力与切应力的公式的注意事项：注意其中的的正负，绕轴线逆时针转动为正，顺时针为负。

2、主应力对于平面单元体三个主应力必定是纯在一个主应力为零。

一定要给出三个，其下标1、2和3要按照数值的大小来排列，袋鼠值最大的主应力命名为第一主应力。

最大正应力作用的平面切应力一定为零。

而最大切应力作用的平面正应力一般不为零，除非应力圆的圆心正好与坐标原点。

根据切应力互等定理两个互相垂直的斜截面上的切应力大小相等符号相反，但是反过来并不一定成立。

两个在同一个应力圆的圆周上互相垂直的斜截面的正应力之和为定值即：。

使用时要注意条件必须是位于同一应力园的圆周上，否则不一定成立。

2015—2016年第1学期离线作业科目：钢结构A姓名： XX学号： XX专业：土木工程（工民建）西南交通大学远程与继续教育学院直属学习中心钢结构A 1次作业（主观题）四、主观题(共33道小题)32. 说明压弯构件整体稳定计算中βmax是什么系数，它的物理意义是什么？答：压弯构件整体稳定计算中βmax是计算弯矩作用平面内稳定时的等效弯矩系数，它的物理意义是把各种荷载作用的弯矩分布形式转化为均匀受弯来对待。

33. 偏心受压柱的刚接柱脚传递哪些内力？答：偏心受压柱的刚接柱脚传递轴力和弯矩34. 写出工字型截面压弯构件腹板高厚比应满足的公式答：35. 写出实腹式压弯构件弯矩作用平面外的稳定计算公式答：36.答：37. 和其他材料的结构相比，钢结构有何特点？答：1. 材料强度高、重量轻2. 钢材材质均匀、可靠性高3. 钢材的塑性和韧性好4. 工业化程度高5.钢材具有可焊接性6．密封性好7．耐热性较好、耐火性差8. 耐锈蚀性差38. 什么叫钢梁丧失整体稳定？答：当弯矩增大使受压翼缘的最大弯曲压应力达到某一数值时，钢梁会在偶然的很小的横向干扰力下突然向刚度较小的侧向发生弯曲，同时伴随发生扭转；这时即使除去横向干扰力，侧向弯扭变形也不再消失，如弯矩再稍增大，则弯扭变形随即迅速增大，从而使钢梁失去承载能力。

这种因弯矩超过临界限值而使钢梁从稳定平衡状态转变为不稳定平衡状态并发生侧向弯曲扭转的现象称为钢梁丧失整体稳定。

39. 在钢梁设计中为何只考虑截面部分发展塑性答：在计算梁的抗弯强度时，不考虑截面塑性发展是浪费钢材的。

但若按截面形成塑性铰来设计则可能使梁的挠度过大，受压翼缘过早失去局部稳定。

因此，钢结构设计规范规定，在一定条件下有限地利用钢材的塑性性能。

40. 规范对焊接组合梁腹板加劲肋的布置有哪些要求?答：：41. 梁的设计内容有哪些？答：钢梁设计内容主要包括强度、刚度、整体稳定和局部稳定四个方面。

钢结构A 2次作业（主观题）四、主观题(共10道小题)32. 影响梁弯扭屈曲临界弯矩的因素有哪些？答：影响梁整体稳定的主要因素有：（一）梁的截面形状和尺寸，即梁的侧向抗弯刚度EIy、抗扭刚度GIt越大，临界弯矩Mcr越大；（二）荷载的种类和荷载作用位置。

第 1 页/共 7 页西南交通大学2023年年－2023年年学年第( 二 )学期考试试卷课程代码 课程名称 结构力学（BII1007A ） 考试时光 120分钟阅卷教师签字：一、是 非 题 （ 将 判 断 结 果 填 入 括 弧 ： 以 O 表 示 正 确 ， 以 X 表 示 错 误 ）(本大题共5小题，总计10分) 1、(本小题2分)结 构 刚 度 (也 称 劲 度 ) 方 程 ，其 矩 阵 形 式 为 ：[]{}{}K P ∆= 。

它 是 整 个 结 构 所应 满 足 的 变 形 条 件 。

()2、(本小题2分)内 力 影 响 线 是 表 示 单 位 移 动 荷 载 作 用 下 结 构 各 截 面 内 力 分 布 规 律 的 图 形 。

（ ） 3、(本小题2分)外 界 干 扰 力 只 影 响 振 幅 ，不 影 响 自 振 频 率 。

（ ） 4、(本小题2分)用 机 动 法 作 图 示 梁 的 R B 影 响 线 的 形 状如 下（ ） 。

R B 影 响 线5、(本小题2分)由 于 阻 尼 的 存 在 ，任 何 振 动 都 不 会 长 期 继 续 下 去 。

()二、选 择 题 （ 将 选 中 答 案 的 字 母 填 入 括 弧 内 ） (本 大 题 共5小 题，总 计15分 )班 级 学 号 姓 名密封装订线 密封装订线 密封装订线1、(本小题3分)单 位 力 P = 1 沿 图 示 桁 架 下 弦 移 动 ， 杆 1 内 力 影 响 线 为 ：（ ）aaa3/41/2a /21/2A .B .C .D .2、(本小题3分){}Fe和 {}F e分 别 是 局 部 坐 标 系 和 整 体 坐 标 系 的 单 元 杆 端 力 向 量 ，[]T 是 坐 标 变 换 矩 阵 ，则 正 确 的 表 达 式 为 ：()A ．{}[]{}FT F ee =；B ．{}[]{}F T F ee=； C ．{}[]{}F T F ee=T ；D ．{}[]{}[]F T FT ee=T。

11.试用电源的等效变换法求如图2-73所示电路中的电流I。

解：根据电路结构，逐步进行电源的等效变换，如图所示所以，电流12.试用电源的等效变换法求如图2-76所示电路中的电流I和电压U AB。

解：（1）用电源等效变换法求出电流I。

（含未知电流I支路不变，将其余电路部分等效变换等电压源，整个电路将变成单回路电路）等效变换化简如图所以，电流由原电路，有13.试用叠加定理求解题2.7中的电流I，并检验电路的功率平衡。

解：运用叠加原理，每个电源单独作用时的电路及参数如下（1）8V电压源单独作用时的电路如图所示有，电流（2）10V电压源单独作用时的电路如图所示有，电流(3)2V电压源单独作用时的电路如图所示有，电流所以，由叠加原理，有14.试用戴维南定理求如图2-79所示电路中的电流I。

解：第一步：找出二端网络将待求电流I所在的支路移去，二端网络如图第二步：求二端网络的开路电压U AB易知，电压第三步：求等效电阻R O对应无源二端网络如图故，等效电阻第四步：求待求参数电流I4Ω3VAB2ΩI10V画出戴维南等效电路，如图所以，电流15.已知图5-62所示电路中电感，试分析题5.1中当时电路的、和，并画出电流的波形图。

解：‘三要素法’（1）求初始值由题5.1的解可知初始值（2）求稳态值t=∞(∞)(∞)(∞)换路后的稳态电路如下图所示由图可得其中：为换路后的电路中去掉电感L后的二端网络的等效电阻。

所以波形图如下图：16.如图5-70所示电路中，已知，，，，换路前电路已处于稳态，时开关S闭合，试求时路中的和。

解：‘三要素法’（1）求初始值根据换路前的稳态电路（电容断路），有时刻的等效电路如图所示由图可得（2）求稳态值t=∞换路后的稳态电路如下图所示由图可得（3）求时间常数由换路后的电路，有所以17.使异步电动机自己转动起来的基本条件是什么？简述异步电动机的转动原理。

答：异步电动机自己转起来的基本条件是：（1）、定子绕组通入三相交流电流，在气隙中产生旋转磁场；（2）、转子绕组自成回路。

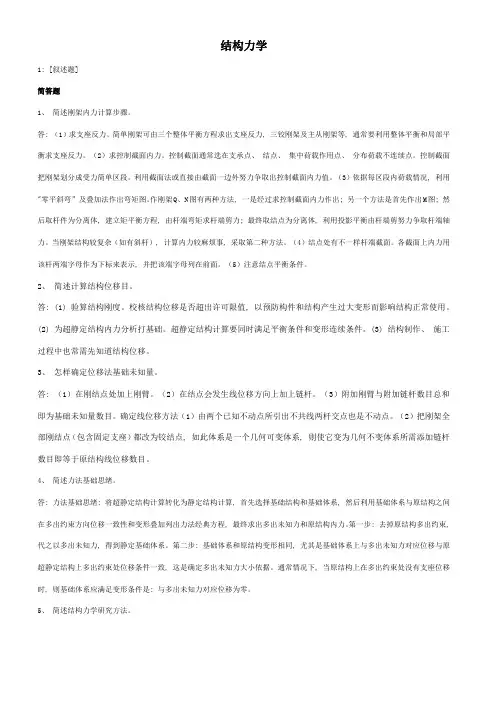

结构力学1: [叙述题]简答题1、简述刚架内力计算步骤。

答: （1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力, 三铰刚架及主从刚架等, 通常要利用整体平衡和局部平衡求支座反力。

（2）求控制截面内力。

控制截面通常选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单区段。

利用截面法或直接由截面一边外努力争取出控制截面内力值。

（3）依据每区段内荷载情况, 利用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、 N图有两种方法, 一是经过求控制截面内力作出; 另一个方法是首先作出M图; 然后取杆件为分离体, 建立矩平衡方程, 由杆端弯矩求杆端剪力; 最终取结点为分离体, 利用投影平衡由杆端剪努力争取杆端轴力。

当刚架结构较复杂（如有斜杆）, 计算内力较麻烦事, 采取第二种方法。

（4）结点处有不一样杆端截面。

各截面上内力用该杆两端字母作为下标来表示, 并把该端字母列在前面。

（5）注意结点平衡条件。

2、简述计算结构位移目。

答: (1) 验算结构刚度。

校核结构位移是否超出许可限值, 以预防构件和结构产生过大变形而影响结构正常使用。

(2) 为超静定结构内力分析打基础。

超静定结构计算要同时满足平衡条件和变形连续条件。

(3) 结构制作、施工过程中也常需先知道结构位移。

3、怎样确定位移法基础未知量。

答: （1）在刚结点处加上刚臂。

（2）在结点会发生线位移方向上加上链杆。

（3）附加刚臂与附加链杆数目总和即为基础未知量数目。

确定线位移方法（1）由两个已知不动点所引出不共线两杆交点也是不动点。

（2）把刚架全部刚结点（包含固定支座）都改为铰结点, 如此体系是一个几何可变体系, 则使它变为几何不变体系所需添加链杆数目即等于原结构线位移数目。

4、简述力法基础思绪。

答: 力法基础思绪: 将超静定结构计算转化为静定结构计算, 首先选择基础结构和基础体系, 然后利用基础体系与原结构之间在多出约束方向位移一致性和变形叠加列出力法经典方程, 最终求出多出未知力和原结构内力。

第1次作业四、主观题(共8道小题)18.用力法作图示结构的M图，EI＝常数。

参考答案：建立力法方程：绘单位弯矩图和荷载弯矩图，求系数和自由项，求解出，即由叠加原理作出最后弯矩图。

19.用力法计算，并绘图示结构的M图。

EI = 常数。

参考答案：建立力法方程：绘单位弯矩图和荷载弯矩图，求系数和自由项，求解出，即20.用位移法作图示结构M图，各杆线刚度均为i，各杆长为l 。

参考答案：21.已知图示结构在荷载作用下结点A产生之角位移（逆时针方向），试作M图。

参考答案：22.图（a）所示结构，选取图（b ）所示的力法基本结构计算时，其。

参考答案：23.图示结构用位移法求解时典型方程的系数r22为。

参考答案：24.图示排架结构，横梁刚度为无穷大，各柱EI相同，则F N2＝。

参考答案：F P／225.图示刚架，已求得B点转角＝0.717/ i ( 顺时针）, C 点水平位移＝ 7.579/ i （），则＝，＝。

参考答案：－13.9；－5.68第二次作业四、主观题(共8道小题)15.用先处理法写出图示结构的结构刚度矩阵K，E =常数。

不计轴向变形影响。

参考答案：16.试求图示结构原始刚度矩阵中的子块K22的4个元素。

已知各杆件在整体坐标系中的单元刚度矩阵为：参考答案：17.求图示结构的自由结点荷载列阵F18.已用矩阵位移法求得图a所示结构单元③的杆端力(整体坐标)为参考答案：19.在矩阵位移法中，处理位移边界条件时有以下两种方法，即和，前一种方法的未知量数目比后一种方法的。

参考答案：先处理法；后处理法；少 ( 或：后处理法，先处理法，多 )20.矩阵位移法中，单元的刚度方程是表示与的转换关系。

参考答案：杆端力；杆端位移21.局部坐标系中自由单元刚度矩阵的特性有、。

参考答案：奇异性；对称性22.结构原始刚度矩阵中，元素K45的物理意义就是＝1时，所应有的数值。

参考答案：；在方向产生的力第三次作业四、主观题(共11道小题)14.图示体系各杆EI、l 相同，不计各杆自重。

2015—2016第二学期离线作业科目：工程力学A姓名：金宇学号：专业：铁道工程技术2015-48班(高专)\西南交通大学远程与继续教育学院直属学习中心第一次作业15. 画出下列指定物体的受力图。

答：16. 简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。

答：17. 求图示平面力系的合成结果，长度单位为m。

答：18.答：19.参考答案：20. 一为实心、一为空心的两根圆轴，材料、长度和所受外力偶均一样，实心直径d1 ，空心轴外径D2、内径d2，内外径之比α=d2/D2=0.8。

若两轴重量一样，试求两轴最大相对扭转角之比。

答：21.答：22.答：第二次作业15. 画出下列各物系中指定物体的受力图。

答：16. 三铰门式刚架受集中荷载P作用，不计架重；求图示两种情况下支座A、B 的约束反力。

答：17.答：18.答：19.答：20. 两个受扭薄壁杆截面，一个是开有纵向细缝的开口薄壁圆环，另一个是闭口薄壁圆环，如图所示。

两杆的材料相同，尺寸相同，平均直径D=40mm，壁厚t=2mm，长度为l。

两杆承受的扭矩相同。

试求两杆最大切应力之比及扭转角之比。

答：21.答：第三次作业15. 铆接薄钢板在孔心A、B和C处受三力作用如图，已知P1=100N沿铅垂方向，P2=50N沿AB方向，P3=50N沿水平方向；求该力系的合成结果。

答：16. 夹具中所用的两种连杆增力机构如图所示，书籍推力P作用于A 点，夹紧平衡时杆AB与水平线的夹角为；求对于工件的夹紧力Q 和当α=10o时的增力倍数Q/P。

答：17.答：18.答：19. 低碳钢、铸铁及木材（顺纹方向与轴线平行）的圆棒两端受力偶作用，如图所示，直到破坏。

试画出三种棒破坏时裂纹的方向，并说明为什么从此方向破坏。

答：略20.答：21.答：22.答：第四次作业17. 图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。

2015—2016年第1学期离线作业科目：结构抗震及高层建筑姓名： XX学号： XX专业：土木工程（工民建）西南交通大学远程与继续教育学院直属学习中心结构抗震及高层建筑第1次作业（主观题）三、主观题(共13道小题16. 在框架－剪力墙结构体系中，如结构刚度特征值很大，则其性能趋近于（框架）结构。

17. 在框架－剪力墙结构体系中，如结构刚度特征值很小，则其性能趋近于（剪力墙）结构。

18. 高层结构平面布置时，应使其平面的质量中心和刚度中心尽可能靠近，以减少（扭转效应）。

19. 在地震区须设伸缩缝、沉降缝、防震缝的房屋，缝宽均按（防震缝缝宽）考虑。

20. 用手算方法计算框架在水平荷载作用下的内力时，一般可采用（反弯点和D 值）法。

21. 高层建筑结构设计有哪些特点？①水平荷载成为设计的主要荷载和决定因素；②侧向变形成为设计的主要矛盾和控制指标；③层数较多时，构件轴向变形的影响不容忽略；④结构延性成为设计的重要指标。

22. 多层及高层建筑钢筋混凝土结构有哪几种主要体系？有框架、剪力墙、框架，剪力墙（筒体）、筒中筒、成束筒、巨形框架等23. 在进行高层建筑结构的平面布置时应注意什么？应注意：①有利于抵抗水平和竖向荷在；②受力明确，传力路径清楚；③形状简单、规则、对称；④尽量使刚度对称，以减小扭转的影响24. 高层建筑设计中，应遵循什么基本原则来处理变形缝的设置？在高层建筑中设置变形缝会给结构及建筑设计带来困难，并增加造价和施工复杂性，因此尽量不设缝，而采取各种措施来解决好沉降不均匀、温度收缩应力或体型复杂等问题25. 高层建筑设计中，可采取哪些措施以使高层部分与裙房部分不设沉降缝？①采用桩基或采取减少沉降的有效措施，使沉降差降低在允许范围内；②主楼与裙楼采用不同的基础形式，并宜先施工主楼，后施工裙房，调整土压力使后期沉降基本接近；③地基承载力较高、沉降计算较为可靠时，主楼与裙楼的标高预留沉降差，待沉降基本稳定后再连为整体，使两者标高最后保持基本一致26. 框－剪结构中剪力墙布置要点什么？剪力墙布置要点：剪力墙宜对称布置；剪力墙应贯通全高；在层数不多时，剪力墙可做成T 形或L 形等；剪力墙靠近结构外围布置；剪力墙的间距不应过大27. 有一正方形截面的钢筋混凝土框架柱，抗震等级为三级，柱底截面的内力设计值N ＝6300kN ，M=1260kN-m，采用对称配筋，混凝土强度等级C40，f c =19.5N/mm2，钢筋为HRB335级，f y =300N/mm2，轴压比限值[n]=0.9，请根据轴压比限值初步确定此框架柱的截面尺寸。

西南交大材料力学A2网上作业经典题目整理一、超静定结构的求解：1.根据超静定产生的原因不同，列出的平衡方程和几何方程的思想和方法也不同。

我们要注意把握规律。

例如：在本体中所补充的几何方程应该是{embedequation.ksee3\\*mergeformat|?a??c如果补充的是由于结构的对称性会自动满足，还是无法求解。

因此，对于具有刚性构件的结构，应根据“变形协调”的思想考虑几何方程。

即找出由刚性构件决定的变形规律。

2、对于一些题目来说涉及到斜变形，即：既有x方向的变形又有y方向的变形。

就要使用作图法来求解。

方法：以铰链点为圆心，以杆变形后的长度为半径，画出圆弧。

对于小变形，垂直线（或切线）可以代替圆弧。

3、温度变化在超静定中的应用求解杆1和杆2的内力：由于温度变化和受力是引起杆件变形的两种不同的物理因素，如果是静定结构，那么温度变化引起的杆件是不受任何约束的，而且只有上式的第一项，此时杆件不受力；但是对于超静定结构，温度变化引起的变形受到约束，杆件内产生了内力，内力对杆件的变形进行调整，因此，杆件的变形就要在上式的第一项的基础上加上杆件内力的影响。

其实，考虑的简单一点就是此时的结构是在温度变化和受力的两种因素的共同作用之下，因此变形的计算要同时考虑这两个因素的影响。

二、应力状态与强度理论1、计算倾角截面上的正应力与切应力的公式的注意事项：请注意该选项的正和负。

绕轴逆时针旋转为正，顺时针旋转为负。

2.主要压力对于平面单元体三个主应力必定是纯在一个主应力为零。

一定要给出三个，其下标1、2和3要按照数值的大小来排列，袋鼠值最大的主应力命名为第一主应力。

最大法向应力下的平面剪应力必须为零。

最大剪应力下的平面法向应力通常不为零，除非应力圆的中心正好是坐标的原点。

根据切应力互等定理两个互相垂直的斜截面上的切应力大小相等符号相反，但是反过来并不一定成立。

同一应力圆圆周上相互垂直的两个倾斜截面的法向应力之和为固定值，即：。

2014—2015第二学期离线作业科目：工程经济学A姓名：学号：专业：土木工程(工程造价)西南交通大学远程与继续教育学院直属学习中心《工程经济学A》本学期的第1次作业二、主观题(共28道小题)12. 什么是沉没成本？什么是机会成本？答：沉没成本是指由于过去的决策已经发生了的，而不能由现在或将来的任何决策改变的、已经计入过去投资费用回收计划的成本费用。

机会成本是指资源用于某用途而放弃其他用途可带来的最大收益。

13. 什么是现值、终值、年值？答：现值：资金发生在某一特定时间序列起点的价值，一般用P表示。

终值：资金发生在某一特定时间序列终点的价值，即期末的本利和，一般用F表示。

年金：各年（期）收入或支付的等额金额，一般用A表示。

14. 常用的还本付息方式有哪几种？哪种方式最好？答：还本付息方式有等额本息还款、等额本金还款、一次还本付息、每期付息到期一次还本4种方式。

因为资金具有时间价值，所以不能把发生在不同时点的利息或还款额直接相加来判断哪种还款方式更好。

事实上，以上四种还款方式的资金时间价值完全一样。

15. 何谓内部收益率？其评价标准如何？有何优缺点？答：内部收益率是指能使项目计算期内净现金流量现值累计等于零的折现率.评价准则：若（或i s），则认为项目在经济上可以接受；若（或i s），则项目在经济上不可接受，应当予以拒绝。

优点：在于考虑了资金的时间价值，而且考虑了项目在整个计算期内的经济状况；内部收益率是由项目自身的现金流量特征决定的，是内生的，所以在计算时不需要事先确定一个基准收益率。

缺点：一是内部收益率指标计算烦琐，而且需要大量的与投资项目有关的数据；二是对非常规项目，其内部收益率往往不唯一，在某些情况下也可能不存在；另外，内部收益率指标也不适用于只有现金流入或现金流出的项目。

16. 什么是差额投资内部收益率？如何运用差额投资内部收益率进行互斥方案比选？答：差额投资内部收益率（ IRR）是指两个互斥方案的差额投资净现值等于零时的折现率或两个方案净现值相等时的折现率。

结构力学E第1次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

) 本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共13道小题)1. 瞬变体系在一般荷载作用下( )(A) 产生很小的内力(B) 不产生内力(C) 产生很大的内力(D) 不存在静力解答正确答案：C解答参考：2. 图示体系为：(A) 几何不变无多余约束(B) 几何不变有多余约束；(C) 常变体系；(D) 瞬变体系。

正确答案：B解答参考：3. 图示某结构中的AB杆的隔离体受力图，则其弯矩图的形状为( )(A) 图a(B) 图b(C) 图c(D) 图d正确答案：B解答参考：4. 图示结构：(A) ABC段有内力；(B) ABC段无内力；(C) CDE段无内力；(D) 全梁无内力。

正确答案：B解答参考：5. 常变体系在一般荷载作用下（）(A) 产生很小的内力(B) 不产生内力(C) 产生很大的内力正确答案：D解答参考：6. 图示体系的几何组成为(A) 几何不变，无多余联系；(B) 几何不变，有多余联系；(C) 瞬变；(D) 常变。

正确答案：D解答参考：7. 在弯矩图的拐折处作用的外力是（）。

(A) 轴向外力(B) 横向集中力(C) 集中力偶(D) 无外力正确答案：B解答参考：8. 对于图示结构，下面哪个结论是正确的。

（）(A) 该结构为桁架结构；(B) 该结构是组合结构，其中只有57杆是受拉或受压杆（二力杆）；(C) 只有杆34的内力有弯矩；(D) 除杆123外，其余各杆均为二力杆。

正确答案：B解答参考：9. 在径向均布荷载作用下，三铰拱的合理轴线为：( )(A) 圆弧线；(B) 抛物线；(C) 悬链线；(D) 正弦曲线。

正确答案：A解答参考：10. 如图示各结构弯矩图的形状正确的是( )(A) 如图a(B) 如图b(C) 如图c(D) 如图d正确答案：B解答参考：11. 静定结构在支座移动时，会产生：( )(A) 内力；(B) 应力；(C) 刚体位移；(D) 变形。

西交《结构力学》在线作业-0007试卷总分:100 得分:0一、单选题(共20 道试题,共40 分)1.题面见图片A.AB.BC.CD.D正确答案:C2.A.AB.BC.CD.D正确答案:D3.1A.AB.BC.CD.D正确答案:C4.A.AB.BC.CD.D正确答案:D5.题面见图片A.AB.BC.CD.D6.平面杆件结构用后处理法建立的原始刚度方程组，______。

A.可求得全部结点位移B.可求得可动结点的位移C.可求得支座结点位移D.无法求得结点位移正确答案:D7.题面见图片A.AB.BC.CD.D正确答案:C8.题面见图片A.AB.BC.CD.D正确答案:A9.A.AB.BC.CD.D正确答案:B10.考虑阻尼比不考虑阻尼时结构的自振频率______。

A.大B.小C.相同D.不定，取决于阻尼性质11.题面见图片A.AB.BC.CD.D正确答案:B12.A.AB.BC.CD.D正确答案:B13.题面见图片A.AB.BC.CD.D正确答案:A14.下列关于单元刚度矩阵的性质叙述错误的是______。

A.单元刚度矩阵是对称矩阵B.单元刚度矩阵是奇异的C.用分块矩阵形式表示单元刚度矩阵和单元刚度方程的目的是使运算简便，层次分明D.刚度矩阵元素kij的物理意义为：单元仅发生第个j杆端单位位移时，在第个i杆端位移对应的约束上所需施加的杆端力。

正确答案:B15.1A.AB.BC.CD.D正确答案:B16.1A.AB.BC.CD.D正确答案:B17.1A.AB.BC.CD.D正确答案:B18.三个刚片用三个铰两两相联，所得的体系______。

A.一定为几何不变体系B.一定为几何瞬变体系C.一定为几何常变体系D.不能确定正确答案:D19.题面见图片A.AB.BC.CD.D正确答案:A20.下列叙述错误的是______。

A.余能法的本质是能量形式的力法B.势能法的本质是能量形式的位移法C.最小余能原理适用于超静定弹性结构小位移的平衡问题D.势能原理只适用于超静定结构正确答案:D二、判断题(共30 道试题,共60 分)1.1A.错误B.正确正确答案:A2.位移法以结点力为基本未知量。
