光电传感器的介绍
光电传感器是将光信号转换为电信号的一种器件。
它主要用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等，也可用于检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。
光电传感器一般由发射器、接收器和检测电路三部分组成。
根据光电效应现象的不同，光电传感器可分为外光电效应、内光电效应及光生伏特效应。

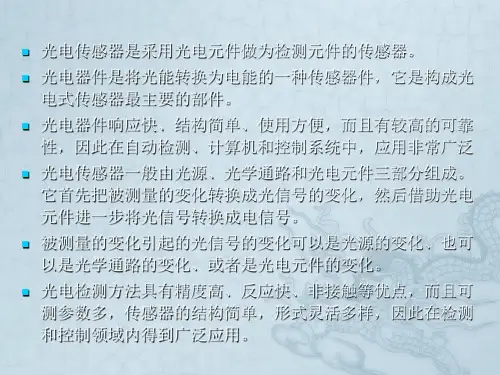

光电传感器光电传感器是采纳光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分构成。
目录光电传感器的进展方向分类原理概述光电传感器的进展方向生产的进展方向（1）使光电传感器从理论讨论向生产一条龙的产业化模式快速进展，走自主创新和国际合作相结合的跨越式进展道路，使我国成为世界传感器的生产大国；（2）光电传感器产品结构全面、协调、持续进展。
产品品种要向高技术、高附加值倾斜，尤其要填补“空白”品种；（3）生产格局向化进展。
即生产传感器门类少而精，且专门生产某一应用领域需要的某一类传感器系列产品，以获得较高的市场占有率，各传感器企业的化合作生产；（4）光电传感器大生产技术向自动化进展。
光电传感器的门类、品种繁多，所用的敏感材料各异，决议了传感器制造技术的多样性和多而杂性。
纵观当前光电传感器工艺线的概况，多数工艺已实现单机自动化，但距离生产过程全自动化尚存在诸多困难，有待今后广泛采纳CAD、CAM及先进的自动打扮备和工业机器人予以突破；（5）企业的重点技术改造应加强从倚靠引进技术向引进技术的消化汲取与自主创新的方向转移；（6）企业经营要加快从国内市场为主向国内与国外两个市场相结合的国际化方向跨越进展；（7）企业结构将向“大、中、小并举”“集团化、化生产共存”的格局进展。
[1]讨论的进展方向光电传感及其相关技术的快速进展，充足了各类掌控装置及系统的更高要求，使得各领域的自动化程度越来越高，同时间电传感器的紧要性不断提高。
目前，光电传感器讨论的重要方向是：（1）多用途。
即一种光电传感器不仅能针对一种物理量，而且能够对多种物理量进行同时测量；（2）新型传感材料、传感技术等的开发；（3）在恶劣条件下（高温、高压等）低成本传感器（连接、安装等）的开发和应用；（4）光电传感器与其它微技术结合的微光学技术的进展。

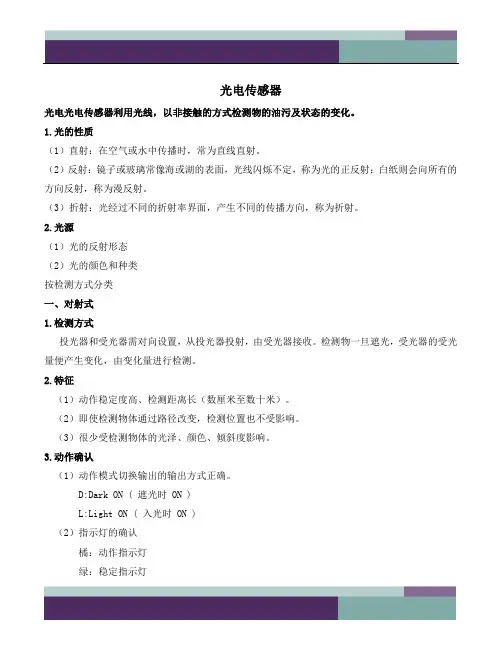

光电传感器光电光电传感器利用光线，以非接触的方式检测物的油污及状态的变化。
1.光的性质（1）直射：在空气或水中传播时，常为直线直射。
（2）反射：镜子或玻璃常像海或湖的表面，光线闪烁不定，称为光的正反射；白纸则会向所有的方向反射，称为漫反射。
（3）折射：光经过不同的折射率界面，产生不同的传播方向，称为折射。
2.光源（1）光的反射形态（2）光的颜色和种类按检测方式分类一、对射式1.检测方式投光器和受光器需对向设置，从投光器投射，由受光器接收。
检测物一旦遮光，受光器的受光量便产生变化，由变化量进行检测。
2.特征（1）动作稳定度高、检测距离长（数厘米至数十米）。
（2）即使检测物体通过路径改变，检测位置也不受影响。
（3）很少受检测物体的光泽、颜色、倾斜度影响。
3.动作确认（1）动作模式切换输出的输出方式正确。
D:Dark ON ( 遮光时 ON )L:Light ON ( 入光时 ON )（2）指示灯的确认橘：动作指示灯绿：稳定指示灯（3）灵敏度旋钮用来调整灵敏度。
二、反射式1.检测方式投、受光器一体，从投头部投出的光，经过对向装置的反射板，反射回受光部。
检测物一旦遮光，受光器的受光量会产生变化，由变化量进行检测。
2.特征（1）检测距离：数厘米至数米。
（2）配线、光轴调整容易（省时工）。
（3）很少受检测物体的颜色、倾斜度影响。
（4）检测物体由于让光通过2次，所以较适合半透明的检测。
（5）检测物体的表面若为镜面，则表面反射光的受光量，会导致如无检测物的状态，无法进行检测。
此时，采用具有MSR功能的光电开关来防止。
3.MSR（Mirror Surface Rejection）功能（1）原理：反射式光电开关利用内藏于本体的偏光滤器和回归反射板的特性，仅接受来自回归反射板的反射光。
. 通过投光侧偏光器的光变为横向光。
. 投射至回归反射板的三角锥的光，从横方向变为纵方向. 其反射通过受光侧的偏光滤光器到达受光素子。
