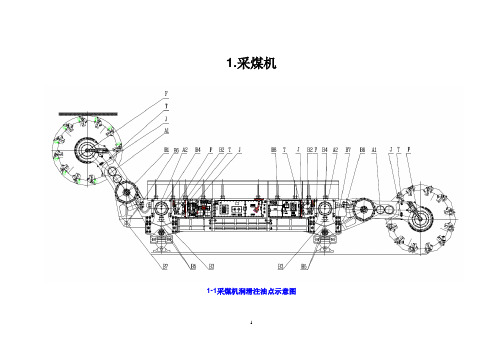

润滑图

设备位置
创建者：
日期：编号
润滑点描述
润滑油润滑工具
润滑方法
用量周期
时间
1均棉轮轴承
昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度5分钟
2
开包机打手轴承昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度5分钟
3三刺辊轴承昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度10分钟
4三刺辊轴承昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度10分钟
5针帘轴承昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度10分钟
6入料电机齿轮箱昆仑齿轮油将此轮箱内部油放干净然后用漏斗，把齿轮油往漏斗里面倒
油位
⅓
季度20分钟
7
三刺辊轴承昆仑黄油使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度10分钟
8中转棉箱打手轴承
昆仑黄油
使用加油枪套与设备加油
嘴连接，通过打油手柄打油注入油脂
100g 季度10分钟
9
10
吴伟刚 润 滑 标 准 图
Lubrication Standard Ｍap
部门技术部设备名称：热风无纺布设备
编号：0012016/9/12
设备润滑图
技术审核：
ＮＷ1
23
45
6
78。

润滑图表图1 JJ450/45-K7井架润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h 注油量1、2、3、8、9 滑轮轴承 6 -30℃～50℃二硫化钼极压锂基脂3号起井架前适量4、5、6、7 辅助滑轮轴承8 -30℃～50℃通用锂基脂3号150 适量图2 DZ450/10.5-S2底座序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1、2、3、4、5、6 滑轮轴承12 -30℃～50℃二硫化钼极压锂基脂3号起底座前适量图3 JC70D绞车润滑图JC70D绞车润滑表* 链条并车油池 1 0℃～50℃机械油L-AN100 按质换油500升图4 JC14.5绞车（大庆130-Ⅱ绞车）润滑图JC14.5绞车（大庆130Ⅱ绞车）润滑表图5 JC32、JC45、JC45D绞车润滑图JC32、JC45、JC45D绞车润滑表图6 钻井泵润滑图序号 润滑部位保养点数 环境温度油品名称 油品牌号 周期h 注油量1动力端油池1-7℃～30℃ 工业齿轮油 L-CKC220按质换油380升-30℃～20℃ 低温工业齿轮油 2202、3 灌注泵支承轴承 2 -30℃～50℃ 通用锂基脂3号24适量 4灌注泵密封圈1 5、6、7 中心拉杆盘根38、9、10 压盘阀盖及锁紧楔块上下面 24拆装时14 喷淋泵 1水每班检查 液面 适量15 喷淋泵支承轴 2-30℃～50℃ 通用锂基脂 3号150适量16喷淋泵密封圈l 11、12、13缸套、活塞 3水图7 TC-200天车润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1-6 滑轮轴承 6-30℃～50℃二硫化钼极压锂基脂3号150 适量7、8 辅助滑轮轴承 2图8 TC-225、TC-315、TC-350、TC-450天车润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h 注油量1 快绳滑轮轴承 1-30℃～50℃二硫化钼极压锂基脂3号150 适量2～7 滑轮轴承 6 8～10 辅助滑轮轴承 4图9 YC-225、YC-250游车润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1～5 滑轮轴承 5 -30℃～50℃二硫化钼极压锂基脂3号150 适量图10 YC-350、YC-450游车五定润滑图图11 DG-200、DG-220大钩润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1 上推轴承油嘴 1-30℃～50℃通用锂基脂3号150 适量2、4 提环轴油嘴 23 钩体与钩轴 1 5 弹簧 1图12 DG-250、DG-350、DG-450大钩润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1 筒体内油箱 1 -7℃～50℃工业齿轮油L-CKC220每班检查20升-30℃～20℃低温工业齿轮油2202 定位盘 1-30℃～50℃通用锂基脂3号150 适量3 安全销掣子 14 安全销顶杆 15 安全销销轴 1图13 ZP-175、ZP-205、ZP-275、ZP-375转盘润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1油池（齿轮轴承）1-7℃～30℃中负荷工业齿轮油L-CKC220按质换油 35升-30℃～20℃低温工业齿轮油2202 锁紧装置 2 -30℃～50℃通用锂基脂3号150 适量图14 大庆130钻机联动机组润滑图大庆130钻机联动机组润滑表图15 万向轴润滑图序号润滑部位保养点数环境温度油品名称油品牌号保养周期h注油量1、2、5、6 十字头 2-30℃～50℃通用锂基脂3号150 适量3、4 花键轴 2图16 液压大钳润滑图序号润滑部位保养 点数 环境温度 油品名称 油品牌号 保养周期h注油量 1 移送气缸活塞杆 1 -30℃～50℃ 抗磨液压油 L-HM46150适量2、3、10 齿轮轴承 3 -30℃～50℃ 通用锂基脂 3号4夹紧气缸 支架黄油嘴25、9 过桥轴承黄油嘴 2 6 夹紧气缸活塞杆 1 -30℃～50℃L-HM467 上下钳头2814组均布滚子部件1411液压泵（液压油箱） 1-12℃～50℃ 抗磨液压油 L-HM46 按质换油60升-40℃～50℃低凝抗磨液压油L-HS46图17 Z12V190柴油机五定润滑图注：1、采用推荐的7022润滑脂部位，加注周期可延长到1000小时左右，用量可适当减少。

备煤车间螺旋卸车机点检润滑示意图设施名称螺旋卸车机润滑油脂点数8所在单位备煤车间设施型号LXJ8-00检测周期 (月) 6 个月安装地址火车卸料槽加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入100#中负荷齿3 个月适当维修工6个月适当维修工轮油2齿轮联轴13#锂基脂 1 个月6器加入适当岗位工个月适当维修工3车轮2增补3#锂基脂 3 个月适当岗位工6个月适当维修工4提高链条1增补3#锂基脂（废3 个月适当岗位工6个月适当维修工机油）5146#抗磨液压5 个月1制动器加入油适当岗位工年适当维修工6各轴承座1增补锂基脂3个月适当岗位工6个月适当维修工3#系统各活7动关节2增补3#锂基脂（废3 个月适当岗位工6个月适当维修工（铰轴机油）处）823#锂基脂（废3 个月6链条增补机油）适当岗位工个月适当维修工设施名称型号规格状态标志日期代码点检种类代码螺旋卸车LXJ8-00年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z 机○运行中检修△停止中检修点检标准点检点检周期点检方法点检内容点检地点点检状态责任部门R Z种类R Z R Z轴承温度1、2≤70℃R Z C W测温仪○车间电机温度A≤65℃R Z C W测温仪○车间油位C油镜的 1/2 —2/3R Z C W目测△车间声音A、C、D无异样R Z C W耳听听音棒○车间振动A、C、D无异样R Z C W手摸测振仪○车间电流主控室无显然变化R C C察看○车间泄露A、C、D无泄露R Z C W察看○△车间紧固螺栓A、B、C、D紧固R Z C M察看扳手试○△车间附件A、C、D齐备、完满R C W察看○△车间外观A、C、D洁净，无油污R C W察看○△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间叶 轮 给 煤 机 点 检 润 滑 示 意 图设施名称叶轮给煤机 润滑油脂点数 4 所在单位 备煤车间设施型号YGM600检测周期 (月)6安装地址火车卸料槽加油换油序号润滑部位润滑点数 润滑方法 使用油脂牌号油量 (L)油量 (L)周期负责人 周期 负责人1减速机1加入100#中负荷齿3 个月适当岗位工 6 个月适当维修工轮油2力矩臂保护13#锂基脂1 个月3 个月机构 增补适当岗位工 适当维修工3车轮1增补 3#锂基脂3 个月适当岗位工 6 个月适当维修工系统各活动 3#锂基脂（废4关节（铰轴13 个月6 个月增补机油）适当岗位工 适当维修工处）设施名称 型号规格状态标志日期代码点检种类代码叶轮给煤机YGM600○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C 平时点检 -R, 专业点检 -Z点检标准点检点检周期 点检方法点检内容点检地点 RZR Z R Z 点检状态责任部门种类轴承温度 1、2≤70℃ R C W 察看 测温仪 ○ 车间电机温度A≤65℃R C W 察看测温仪 ○ 车间油位 C油镜的 1/2 —2/3R C W目测△ 车间声音 A 、C 、D无异样 R Z C W 耳听 听音棒 ○△ 车间振动 A 、C 、D无异样 R C W 手摸测振仪 ○ 车间电流 主控室无显然变化R C W 察看 ○ 车间泄露A 、C 、D无泄露R ZCW察看○车间紧固螺栓A、B、C、D紧固R Z C M察看扳手试○△车间附件A、C、D齐备、完满R Z C W察看○△车间外观A、C、D洁净，无油污Z C W察看△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤1输送机点检润滑示意图设施名称煤1输送机润滑油脂点数9所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入锂基脂3个月适当运行工6个月适当维修工3#4制动器1加入46#抗磨液压5 个月适当运行工6 个月适当维修工油5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7液压拉紧装146#抗磨液压3 个月 6 个月置加入油适当运行工适当维修工8链条1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）9钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤1输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤2输送机点检润滑示意图设施名称煤2输送机润滑油脂点数7所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入汽轮机油5个月适当运行工1年适当维修工32#3逆止器1加入3#锂基脂 3 个月适当运行工 6 个月适当维修工4制动器1加入46#抗磨液压5 个月适当运行工6 个月适当维修工油51220#中负荷齿5 个月 1 年电动滚筒加入轮油适当运行工适当维修工6各滚筒轴承1增补锂基脂1个月适当运行工3个月适当维修工3#7钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤2输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤3输送机点检润滑示意图设施名称煤3输送机润滑油脂点数7所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入锂基脂3个月适当运行工6个月适当维修工3#4制动器1加入46#抗磨液压5 个月适当运行工6 个月适当维修工油5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工713#锂基脂（废2 个月 6 个月钢丝绳增补机油）适当运行工适当维修工设施名称型号规格状态标志日期代码点检种类代码煤3输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤4输送机点检润滑示意图设施名称煤4输送机润滑油脂点数9所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入锂基脂3个月适当运行工6个月适当维修工3#4制动器1加入46#抗磨液压5 个月适当运行工6 个月适当维修工油5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7液压拉紧装146#抗磨液压3 个月 6 个月置加入油适当运行工适当维修工8链条1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）9钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤4输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间1#2#斗轮 堆 取 料 机 点 检 润 滑 示 意 图设施名称 1#2#斗轮堆取料机润滑油脂点数 8 所在单位 备煤车间设施型号DQL1000/ 1200·25检测周期 (月)6安装地址煤场加油换油序号润滑部位润滑点数 润滑方法 使用油脂牌号油量 (L)油量 (L)周期负责人 周期负责人1各减速器1加入220#中负荷齿3 个月适当运行工6 个月适当维修工轮油2各液力耦合132#汽轮机油5 个月1 年器加入适当运行工适当维修工3 各轴承座1 增补 3#锂基脂 3 个月 适当 运行工 6 个月 适当 维修工4钢丝绳1增补3#锂基脂（废2 个月适当运行工6 个月适当维修工机油）5行走、夹轨146#抗磨液压2 个月6 个月器制动器 加入油适当运行工适当维修工6各轴承座 1增补3#锂基脂3 个月适当运行工6 个月适当维修工系统各活动3#锂基脂（废7关节（铰轴13 个月6 个月增补机油）适当运行工适当维修工处）8悬臂皮带齿13#锂基脂（废3 个月6 个月轮联轴器增补机油）适当运行工适当维修工设施名称 型号规格状态标志日期代码点检种类代码1#2#斗轮堆 DQL1000/年-Y, 月-M, 周-W,日-D, 班-C 平时点检 -R, 专业点检 -Z○运行中检修△停止中检修取料机1200·25点检内容点检地点点检标准点检点检周期点检方法点检状态责任部门R Z种类R Z R Z轴承温度1、2≤70℃R C M察看○车间电机温度A≤65℃R C M察看○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W察看○△车间振动A、C、D无异样R C M察看○车间泄露A、C、D无泄露R Z C M察看○车间皮带A、B、C、D有无开胶R C W察看○△车间托辊，支架A、B、C、D有无破坏R C W察看○△车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤 5煤 6输送机点检润滑表示图设施名称煤5煤6输送机润滑油脂点数9所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入锂基脂3个月适当运行工6个月适当维修工3#4制动器1加入46#抗磨液压5 个月适当运行工 1 年适当维修工油5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7液压拉紧装146#抗磨液压3 个月 6 个月置加入油适当运行工适当维修工8链条1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）9钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤5.煤6输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤7输送机点检润滑示意图设施名称煤7输送机润滑油脂点数7所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入汽轮机油5个月适当运行工1年适当维修工32#3逆止器1加入3#锂基脂 3 个月适当运行工 6 个月适当维修工4制动器1加入46#抗磨液压5 个月适当运行工 1 年适当维修工油51220#中负荷齿5 个月 1 年电动滚筒加入轮油适当运行工适当维修工6各滚筒轴承1增补锂基脂1个月适当运行工3个月适当维修工3#7钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤7输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤8输送机点检润滑示意图设施名称煤8输送机润滑油脂点数9所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入锂基脂3个月适当运行工6个月适当维修工3#4制动器1加入46#抗磨液压5 个月适当运行工6 个月适当维修工油5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7液压拉紧装146#抗磨液压3 个月 6 个月置加入油适当运行工适当维修工8链条1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）9钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤8输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间往复式给料机点检润滑示意图设施名称往复式给料机润滑油脂点数2所在单位备煤车间设施型号K3检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速机1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油系统各活动2关节（铰轴1加入锂基脂3个月适当运行工6个月适当维修工3#处）设施名称型号规格状态标志日期代码点检种类代码来去式给料K3○运行中检修△停止中检修年-Y,月-M,周-W,日-D,班-C平时点检-R,专业点检-Z 机点检标准点检点检周期点检方法点检内容点检地点点检状态责任部门R Z种类R Z R Z轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤9输送机点检润滑示意图设施名称煤9输送机润滑油脂点数2所在单位备煤车间设施型号检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油2各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工设施名称型号规格状态标志日期代码点检种类代码煤9输送机○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点点检状态责任部门R Z种类R Z R Z轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间煤10A,B输送机点检润滑示意图设施名称煤 10A,B 输送机润滑油脂点数7所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址运煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入3#锂基脂 3 个月适当运行工 6 个月适当维修工4146#抗磨液压5 个月6 个月制动器加入油适当运行工适当维修工5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码煤 10A,B 输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间备 1备 2输送机点检润滑表示图设施名称备1备2输送机润滑油脂点数7所在单位备煤车间设施型号DT-Ⅱ检测周期 (月)6安装地址配煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速器1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2液力巧合器1加入32#汽轮机油 5 个月适当运行工 1 年适当维修工3逆止器1加入3#锂基脂 3 个月适当运行工 6 个月适当维修工4146#抗磨液压5 个月6 个月制动器加入油适当运行工适当维修工5电动滚筒1加入220#中负荷齿5 个月适当运行工 1 年适当维修工轮油6各滚筒轴承1增补3#锂基脂 1 个月适当运行工 3 个月适当维修工7钢丝绳1增补3#锂基脂（废2 个月适当运行工 6 个月适当维修工机油）设施名称型号规格状态标志日期代码点检种类代码备1备2输送机DT-Ⅱ○运行中检修△停止中检修年-Y, 月-M, 周-W,日-D, 班-C平时点检 -R, 专业点检 -Z点检标准点检点检周期点检方法点检内容点检地点R Z R Z R Z 点检状态责任部门种类轴承温度1、2≤70℃R C M测温仪○车间电机温度A≤65℃R C M测温仪○车间油位C油镜的 1/2 —2/3R C M察看△车间声音A、C、D无异样R Z C W耳听听音棒○△车间振动A、C、D无异样R C M手摸测振仪○车间泄露A、C、D无泄露R Z C M察看○车间紧固螺栓A、B、C、D紧固R Z C6M察看扳手试○△车间皮带A、B、C、D有无开胶R C W察看○△车间滚筒A、B、C、D包胶有无磨损R C W察看○△车间托辊、支架A、B、C、D有无破坏R C W察看○△车间附件A、C、D齐备、完满R Z C W察看、试验○△车间外观A、C、D洁净，无油污Z C6M检查△车间润滑点1、电机轴承2、轴承座点检部位A、电机B、联轴器C、轴承座D、风叶备煤车间电子皮带秤点检润滑示意图设施名称电子皮带秤润滑油脂点数2所在单位备煤车间设施型号ICS-CF-900E1-B1000×L2700检测周期 (月)6安装地址配煤现场加油换油序号润滑部位润滑点数润滑方法使用油脂牌号油量 (L)油量 (L)周期负责人周期负责人1减速机1加入220#中负荷齿3 个月适当运行工 6 个月适当维修工轮油2滚筒轴承1加入3#锂基脂 3 个月适当运行工视状况而定设施名称型号规格状态标志日期代码点检种类代码ICS-CF-900电子皮带秤E1-B1000× ○运行中检修△停止中检修年-Y,月-M,周-W,日-D,班-C平时点检-R,专业点检-Z L2700点检标准点检点检周期点检方法点检内容点检地点点检状态责任部门R Z种类R Z R Z轴承温度≤70℃R C M察看○车间电机温度≤65℃R C M察看○车间油位油镜的 1/2 —2/3R C M察看△车间声音无异样R Z C W察看○△车间振动无异样R C M察看○车间泄露无泄露R Z C M察看○车间皮带有无开胶R C W察看○△车间紧固螺栓紧固R Z C6M察看扳手试○△车间附件齐备、完满R Z C W察看、试验○△车间外观洁净，无油污Z C6M检查△车间。

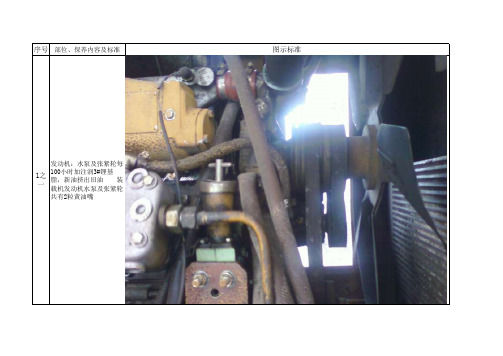

序号部位、保养内容及标准图示标准1之一发动机：水泵及张紧轮每100小时加注润3#锂基脂，新油挤出旧油 装载机发动机水泵及张紧轮共有2粒黄油嘴序号部位、保养内容及标准图示标准1之二发动机：水泵及张紧轮每100小时加注润3#锂基脂，新油挤出旧油装载机发动机水泵及张紧轮共有2粒黄油嘴序号部位、保养内容及标准图示标准2之一传动轴：每100小时加注3#锂基脂，新油挤出旧油前传动轴凸缘叉共2粒黄油嘴序号部位、保养内容及标准图示标准2之二传动轴：每100小时加注3#锂基脂，新油挤出旧油后传动轴凸缘叉共2粒黄油嘴序号部位、保养内容及标准图示标准3传动轴伸缩叉：每100小时加注3#锂基脂，新油挤出旧油 前后两传动轴伸缩叉共2粒黄油嘴序号部位、保养内容及标准图示标准4之一转向机构：每100小时对转向油缸柱销加注3#锂基脂，新油挤出旧油 两个转向油缸活塞杆销共2粒黄油嘴序号部位、保养内容及标准图示标准4之二转向机构：每100小时对转向油缸柱销加注3#锂基脂，新油挤出旧油 两个转向油缸缸筒销共2粒黄油嘴。

徐工在前桥序号部位、保养内容及标准图示标准5每100小时对中心销加注3#锂基脂，新油挤出旧油。

打不进的要维修处理上下两个中心销共2粒黄油嘴序号部位、保养内容及标准图示标准6每200小时对后桥支承销轴加注3#锂基脂后桥支承销轴位于副车架上，发动机下面，由延长油管加油。

共2粒黄油嘴序号部位、保养内容及标准图示标准7每10小时对动臂加注3#锂基脂，新油挤出旧油左右动臂上端共2粒黄油嘴序号部位、保养内容及标准图示标准8之一每10小时对动臂油缸支承销加注3#锂基脂，新油挤出旧油 两个动臂油缸共4粒黄油嘴序号部位、保养内容及标准图示标准8之二每10小时对动臂油缸支承销加注3#锂基脂，新油挤出旧油 两个动臂油缸共4粒黄油嘴序号部位、保养内容及标准图示标准9每10小时对动臂油缸销加注3#锂基脂，新油挤出旧油 两个动臂油缸共2粒黄油嘴序号部位、保养内容及标准图示标准10之一每10小时对翻斗油缸销加注3#锂基脂，新油挤出旧油两个翻斗油缸共4粒黄油嘴。

润滑图表图1 JJ450/45-K7井架润滑图JC32、JC45、JC45D绞车润滑表图11 DG—200、DG—220大钩润滑图图12 DG—250、DG-350、DG—450大钩润滑图图13 ZP—175、ZP—205、ZP—275、ZP—375转盘润滑图图14 大庆130钻机联动机组润滑图大庆130钻机联动机组润滑表图15 万向轴润滑图图17 Z12V190柴油机五定润滑图注：1、采用推荐的7022润滑脂部位，加注周期可延长到1000小时左右，用量可适当减少.2、△—表示有条件的时候采用跟踪化验,按质换油。

3、润滑保养一般由现场操作工进行，油品更换根据具体情况而定。

图18 沃尔沃发电机润滑图注：1、采用推荐的7022润滑脂部位，加注周期可延长到1000小时左右，用量可适当减少。

2、润滑保养一般由现场操作工进行，油品更换根据具体情况而定.3、差速器、偶合器更换润滑油,由大班人员或维修人员根据具体情况而定.4、△-表示有条件的时候采用跟踪化验，按质换油.图212V6.5/12压风机五定润滑图注：1、采用推荐的7022润滑脂部位,加注周期可延长到1000小时左右，用量可适当减少.2、润滑保养一般由现场操作工进行，油品更换根据具体情况而定。

3、△—表示有条件的时候采用跟踪化验，按质换油。

图1 T815车润滑图T815车润滑表(续表）BSJ5146XDC35电测车用油表图3 推土机润滑图推土机润滑表图8 EQ1090东风车润滑图EQ1090东风车润滑表斯太尔（STEYR)91系列车润滑表丰田YN85C—PRKRS41424344454647484950。

齿轮的润滑状态
近百年以来，许多学者研究用油膜比厚来区分润滑状态，得到图1所示的润滑状态图。

在有润滑剂润滑的条件下，根据图1，齿轮传动具有以下三种润滑状态。

（1）边界润滑
当λ＜1，齿轮传动处于边界润滑状态，齿轮齿面有表面粗糙峰相接触的情况发生。

在边界润滑状态下，润滑油的黏度不起作用，靠添加剂与齿面形成的物理吸附膜或化学反应膜来保护齿面。

（2）混合润滑
当1＜λ＜3，齿轮传动处于混合润滑状态。

在混合润滑状态下，摩擦力由粗糙峰和润滑油内部的摩擦力两部分构成，齿面负荷由油膜和齿面粗糙峰共同承担。

润滑油中需要少量的极压添加剂。

（3）全膜润滑
当λ＞3，齿轮传动处于全膜润膜状态（弹流润滑、液体动压润滑）。

在全膜润滑状态下，润滑油膜的厚度远远大于表面粗糙度，两运动表面完全被连续的油膜所隔开。

因此润滑剂的黏度起主导作用，不需要添加剂。

当计入齿轮的弹性变形时，全膜齿轮润滑状态即成为弹性流体动力润滑，其理论分析是英国著名学者D.Downson完成的。

该理论考虑了物体的弹性变形和润滑油在高压下黏度的变化，先用计算机获得了数值解，进而导出了如下的经验公式。

主要设备润滑图表第一章钻井设备润滑图表石油钻机是由许多机械设备组成的大型联合设备，可分成起升系统、传动系统、旋转钻进系统、泥浆净化系统等部分，其中提升系统要紧有绞车、辅助绞车、辅助刹车、天车、游动滑车、大钩、水龙头、钢丝绳、井架底座等；传动系统要紧包括柴油机、联动机、压风机、驱动电机、万向轴、减速箱、变矩器等；泥浆净化系统要紧包括泥浆泵、振动筛、除泥器、除砂器、真空除气器、液气分离器、离心机、搅拌机等。

石油钻机常年在野外作业，日晒雨淋、工作环境比较恶劣，因此设备的爱护保养工作专门重要，作为一名合格的钻井工人，必须弄明白并把握这些设备的爱护保养知识，在实际工作中会熟练操作，按五定规范要求对这些设备进行合理润滑。

一般钻井设备用油表ZL一2：2号锂基脂。

ZL一3：3号锂基脂。

电动钻机设备用油表JC14.5绞车润滑图JC14.5绞车润滑表注：1．序号1-(8)表示1个油箱润滑8个链轮。

2．润滑保养—般由现场操作工进行，油品更换按照具体情形而定。

3. 配套钻机大庆－130JC32、JC45绞车润滑表油位号 润滑部位 点 数 油品名称牌号润滑保养规范 油品更换 原设计 举荐 周期h 用量kg 方法 周期h 容量kg 1.8 滑轮(左右) 2 ZL-2 3#通用锂150 适量油枪检 修0.2/个2左挡辊4JC32、JC45、JC45J 绞车润滑图2．稀油箱要紧润滑链轮、链条、换档离合器，倒档齿轮等部位。

3. 配套钻机ZJ32、ZJ45190柴油机润滑系统图一、190柴油机采纳的润滑型式为压力、飞溅润滑复合式，该系统要紧由内燃机油泵、预供油泵、内燃机油滤清器、离心滤清器、各种调剂阀类和润滑管路等部件组成。

构造如图1所示。

图1 190柴油机润滑系统图1—离心滤清器进油管 2—内燃机油泵支架 3—内燃机油泵4—单向一调压阀 5—手动预供油泵 6—内燃机油冷却揩7—内燃机油滤清器 8—主油道 9—增压器进油管 二、该系统的工作循环过程如图2所示。
