电缆桥架报价表
- 格式:xls
- 大小:930.50 KB
- 文档页数:8
安装费用包含人工费,材料费,因为所在地区,所选厂家产品不同,所选型号不同而安装价格也大有差异。
特殊情况下还要考虑施工环境的施工难度。
所以这个桥架的安装价格要根据实际情况而定,不能一概而论。
关于电缆桥架安装的报价,下面供大家参考(是一般的报价,实际做的时候受多种因素影响,可能会波动)
这里是根据不同的型号,然后提供安装价格的。
50-80(宽):
12元一米,(安装高度为4米)
18元一米(安装高度为6米)
100-200(宽):
22元一米(安装高度为4米)
28元一米(安装高度为6米)
300(宽):
30元一米(安装高度为4米)
38元一米(安装高度为6米)
400(宽):
35元一米(安装高度为4米)
45元一米(安装高度为6米)
600-800(宽):
35-45元一米(安装高度为4米)
48元一米(安装高度为6米)
900*1000(宽):
52元一米(安装高宽为4米)
58元一米(安装高度为6米)
这个数据供参考,当然会随着各地的不同,所以价格会有差异,这个大家可以根据具体情况报价。
河南宝恒电气设备有限公司生产各种电缆桥架,母线槽,产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等,我厂是以优质产品出口多个国家的集体企业,主要面向全球等领域的市场。
更多关于电缆桥架安装技术以及安装价格的问题,您可以拨打上方电话咨询,有技术人员为您做出详细解答!。
强电工程施工桥架报价在强电工程中,桥架是一种常用的电缆敷设设施,它能够保护电缆,确保电缆的安全运行。
桥架的施工报价是强电工程中一个重要的环节,合理的报价能够确保工程的顺利进行,同时也能保证工程质量。
那么,如何进行桥架施工报价呢?本文将从桥架的选型、施工工艺、人工材料成本等方面进行详细解析。
一、桥架选型桥架的选型是影响报价的首要因素。
桥架的型号、材质、尺寸等都会直接影响到报价。
在选型时,需要根据工程的具体需求进行选择。
例如,工程所处的环境、电缆的种类和数量、桥架的承重能力等都需要考虑。
不同型号的桥架,价格差异较大,因此在选型时要充分考虑工程实际需求,选择性价比高的桥架。
二、施工工艺桥架的施工工艺也是影响报价的重要因素。
桥架的施工工艺包括桥架的安装位置、安装高度、敷设方式等。
不同的施工工艺对施工设备和人工的要求不同,从而影响到报价。
在施工工艺的确定上,要充分考虑工程的实际情况,合理选择施工工艺,以确保工程质量和进度。
三、人工材料成本人工材料成本是桥架施工报价的重要组成部分。
人工成本包括施工人员的人工费用,材料成本包括桥架本体和辅料的费用。
在报价时,要充分考虑人工材料成本,合理预算。
此外,还需要考虑工程所在地的劳动力市场和材料市场价格,以及可能出现的材料价格上涨等因素。
四、其他因素除了以上几个主要因素外,还有一些其他因素会影响桥架施工报价。
例如,工程所在地的交通状况、施工周期、施工风险等。
在报价时,要充分考虑这些因素,合理预算。
总的来说,强电工程施工桥架报价是一个复杂的过程,需要充分考虑桥架选型、施工工艺、人工材料成本等因素。
在实际操作中,要根据工程的实际情况进行报价,以确保工程质量和进度。
同时,也要注意市场价格的波动,合理调整报价,以保证工程的顺利进行。

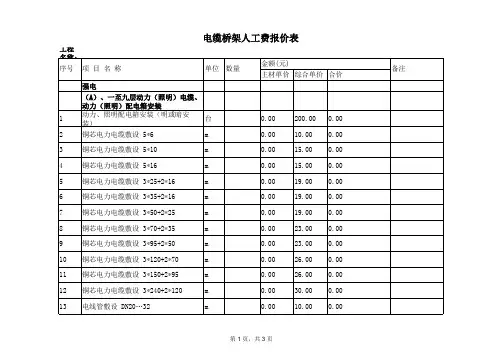

人工费报价清单工程名称:序号目名称位数量直接金 ( 元)注主材价合价合价强电(A)、一至九层动力(照明)电缆、动力(照明)配电箱安装1力、照明配箱安装(明或暗安装)台200.000.00200.000.00 2芯力敷 5*6m10.000.0010.000.00 3芯力敷 5*10m15.000.0015.000.00 4芯力敷 5*16m15.000.0015.000.00 5芯力敷 3*25+2*16m19.000.0019.000.00 6芯力敷 3*35+2*16m19.000.0019.000.00 7芯力敷 3*50+2*25m19.000.0019.000.00 8芯力敷 3*70+2*35m23.000.0023.000.00 9芯力敷 3*95+2*50m23.000.0023.000.00 10芯力敷 3*120+2*70m26.000.0026.000.00 11芯力敷 3*150+2*95m26.000.0026.000.00 12芯力敷 3*240+2*120m30.000.0030.000.00 13管敷 DN20⋯32m10.000.0010.000.00工程名称:序号目名称位数量直接金 ( 元)注主材价合价合价14管敷 DN40⋯80m18.000.0018.000.00 15管敷 DN100⋯125m35.000.0035.000.00 16架 100*50m18.000.0018.000.00 17架 100*100m18.000.0018.000.00 18架 150*100m24.000.0024.000.00 19架 200*100m24.000.0024.000.00 20架 300*100m24.000.0024.000.00 21架 400*100m24.000.0024.000.00 22架 400*150m35.000.0035.000.00 23架 500*100m35.000.0035.000.00 24架 500*150m35.000.0035.000.00 25架 600*150m42.000.0042.000.00 26架 700*150m44.000.0044.000.00(B)、地下室层动力(照明)电缆、电线、动力(照明)配电箱安装1管光灯(吊装)套#N/A#N/A#N/A#N/A 2双管光灯(吊装)套#N/A#N/A#N/A#N/A工程名称:序号项目名称单位数量直接费金额 ( 元)备注主材单价综合单价合价3吸顶灯套#N/A#N/A#N/A#N/A 4安全出口指示灯套#N/A#N/A#N/A#N/A 5应急灯套#N/A#N/A#N/A#N/A注:人工费报价包含: 1、工人工资、电动工具、钻咀、砂轮片、电焊条等耗材。

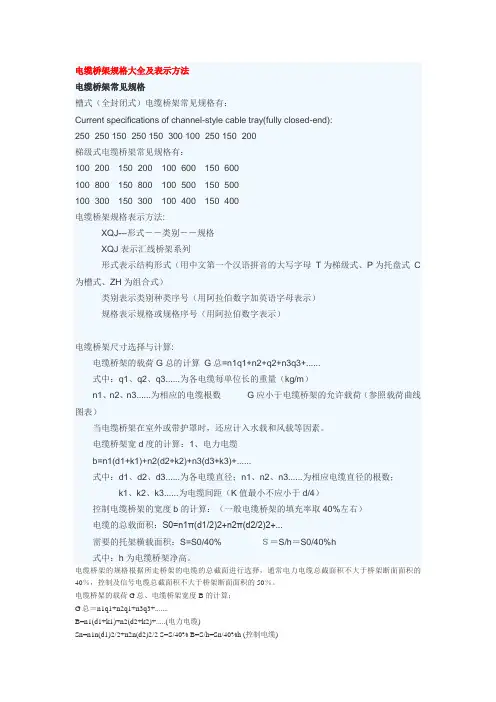

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。
电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。
电缆桥架没有固定的报价,电缆桥架的价格与它的规格尺寸、电缆桥架厚度、采用什么材质或者是什么表面处理工艺有关。
桥架会根据国家板材浮动而调变价格,所以互联网上是没有准确的报价,高峰期甚至调整好几次价格,准确报价要根据供应商提供的为实价。
电缆桥架常用规格参考价格,实际价格咨询:镀锌电缆桥架:200×100×1.2mm(国标)30元/米镀锌电缆桥架:300×100×1.5mm(国标)49.1元/米镀锌电缆桥架:400×100×1.5mm(国标)60.8元/米防火电缆桥架/喷塑电缆桥架:200×100×1.2mm(国标)42元/米防火电缆桥架/喷塑电缆桥架:300×100×1.5mm(国标)64.7元/米防火电缆桥架/喷塑电缆桥架:400×100×1.5mm(国标)80.1元/米1060铝合金电缆桥架:200×100×1.2mm(国标)48.9元/米1060铝合金电缆桥架:300×100×1.5mm(国标)80.1元/米1060铝合金电缆桥架:400×100×1.5mm(国标)99.2元/米304不锈钢电缆桥架:200×100×1.2mm(国标)140.7元/米304不锈钢电缆桥架:300×100×1.5mm(国标)230.9元/米304不锈钢电缆桥架:400×100×1.5mm(国标)285.8元/米热镀锌(热浸锌)电缆桥架:300×100×1.5mm(国标)87.2元/米热镀锌(热浸锌)电缆桥架:400×100×1.5mm(国标)107.8元/米热镀锌(热浸锌)电缆桥架:400×150×1.5mm(国标)118.2元/米不同类型的电缆桥架报价也不一样,以上报价仅供为参考,不作实。
强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备,它是对电线电缆进行保护和支持的主要装置。
强弱电电线电缆桥架的选择和安装要求十分严格,需要考虑多种因素,如电缆类型、电缆长度、负荷等级、环境条件等,才能确保电缆传输能够稳定可靠。
这里提供一个基于规范计算的强弱电电线电缆桥架计算表,以供参考。
1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷,可按下表计算其输电能力(kVA)。
电缆规格电流容量(A)电缆长度(m)输电能力(kVA)YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中,线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。
根据以下表格提供的参数,可计算出合适线缆桥架的规格。
电缆输电能力(kVA)桥架长度(m)桥架安装高度(m)桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离,可按以下表格计算其传输能力。
电缆桥架价格是多少?电缆桥架的型号有很多种,比较常见的就是镀锌桥架,和槽式桥架,其优点是重量轻、载荷大、造型美观、结构简单、安装方便等优点。
其表面处理分为镀锌和喷漆两种,在重腐蚀环境中可特殊防腐处理。
关于电缆桥架价格的问题,由于电缆桥架的规格和型号太多,不能一一列举价格,下面为大家挑选一些常用规格型号厂家批发报价作为参考:镀锌电缆桥架价格报价(m)如下:规格/厚度0. 8mm 1.0mm 1.2mm 1.5mm 2.0mm 2.5mm 100×50 99元/米24元/米15元/米19元/米26.1元/米29.8元/米200×100 96元/米24.2元/米27元/米31.8元/米43.5元/米59.7元/米300x100 24.8元/米28.3元/米33.7元米4.26元/米56.2元/米79元/米400×100 37.5元/米42.9元/米56.1元/米75.5元/米98.2元/米500x100,66.9元/米90.2元/米11.76元/米槽式桥架常见规格有:50*50、100*50、100*100、200*50、200*100、300*100、400*100、500*100等,桥架安装一般非高空作业是一米13-20元左右,超过4米高以上一般加收高空作业费(高空作业是按照实际工地的安全性和作业复杂性收费的)400以上桥架算大桥架,大概也在21-25一米左右,超过600就是25以上了。
还有取决本地基本工资的要求,一线城市会高于二、三、四线分城市。
上述就是具体的情况和价格,创业者在进行购买的时候可以参考。
