1.3 坩埚
（3）坩埚：主要用于固体物质的高温灼烧。 注意事项： 把坩埚放在三脚架上的泥三角上直接
加热。 取、放坩埚时应用坩埚钳。
1.4 烧杯
（4）烧杯：用作配制溶液和较大量试剂的 反应容器，在常温或加热时使用。
注意事项： 加热时应放置在石棉网上，使受热均匀。 溶解物质用玻璃棒搅拌时，不能触及杯壁 或杯底。
长颈漏斗用于气体发生装置中注入液体。
分液漏斗用于分离密度不同且互不相溶的不同 液体，也可用于向反应器中随时加液。也用于萃 取分离。
3.2 冷凝管
（2）冷凝管：冷凝用。液体蒸馏时用于冷却蒸 气。
冷却水的进口应在组装仪器的低处，出水口在 高处。这样才能使管中充满冷却水。
3.3 洗气瓶
（3）洗气瓶：中学一般用广口瓶、锥形瓶或大 试管装配。洗气瓶内盛放的液体，用以洗涤气 体，除去其中的水分或其他气体杂质。使用时 要注意气体的流向，一般为“长进短出”。
4.2 贮气瓶
（2）贮气瓶： 用于贮存少量气体。
4.3 试剂瓶
（3）试剂瓶： 分类：细口瓶、广口瓶和滴瓶。 细口瓶、滴瓶用来盛放液体试剂； 广口瓶用来盛放固体试剂。
4.4 导气管
（4）导气管：即玻璃导管
5、干燥器
（1）干燥管 （2）干燥器 （3）洗气瓶
5.1 干燥管
（1）干燥管：用于气体的干燥或吸收。 注意事项： 固体试剂应装满干燥管，小口处可塞一
些玻 璃丝； 大口进小口出。
5.2 干燥器
（2）干燥器：用于存放干燥物质或使潮湿物 质干燥。 注意事项： 干燥器的开闭应推拉； 热物体应稍冷却后再放入。
5.3 洗气瓶
（3）洗气瓶：用于气体的干燥或除杂。 注意事项： 放入的液体量不超过2/3容积； 气流速度适宜，长进短出。
化学实验仪器大全
点 液氦 更 低
空气冷凝
水冷凝
氢氧化亚铁制备装置的设计
改进实验室制氯气装置,要求反应 过程中随时都能添加浓盐酸
1.常 见 气 体 溶 解 度 大 小 ： NH3>HCl>SO2>H2S>Cl2 >CO2 常温常压下一体积水溶解该 气体的体积数
NH3 700 HCl 500 SO2 40
练习1.某学生用托盘天平称取 铝粉20.6g（1克以下用游 码），因砝码和铝粉的位置放 反了，当天平平衡时，所称得 铝粉的实际质量为（ ） A.21.2g B.19.4g C.20g D.20.6g
常用 化学实验 仪器
可直接加热的仪器 可间接加热的仪器 盛放物质的仪器 加热仪器 计量仪器 分离仪器 干燥仪器 其它仪器
铂金坩埚 石墨坩埚
常用仪器
氧化铝坩埚
石英蒸发皿
陶 瓷 蒸 发 皿
三 脚 架
泥三角
烧 瓶
蒸馏烧瓶 圆底烧瓶 平底烧瓶
制乙烯
烧 瓶
一类是把气体导入到极易溶解的液 体中的实验。由于气体的溶解，使 气体发生装置及导气管中的压强小 于外界压强，从而引起液体的倒吸。 另一类是加热条件下有气体（或蒸 汽）产生，并将气体导入到液体中 的实验。如果加热不均匀，使装置 内部温度降低，造成内部压强小于 外界压强，从而会引起液体的倒吸。
启普发生器原理式反应器设计
下列实验操作中，仪器需插入液面下
①制备Fe(OH)2，用胶头滴管将 NaOH溶液滴入FeSO4溶液中； ②制备氢气的简易装置中的长颈漏 斗；③分离石油时控制温度所用的 温度计；④用乙醇制乙烯时所用的 温度计；⑤用水吸收氨气时的导气 管； ⑥向试管中的BaCl2溶液中滴 加稀H2SO4。
空气冷凝
水冷凝
氢氧化亚铁制备装置的设计
改进实验室制氯气装置,要求反应 过程中随时都能添加浓盐酸
1.常 见 气 体 溶 解 度 大 小 ： NH3>HCl>SO2>H2S>Cl2 >CO2 常温常压下一体积水溶解该 气体的体积数
NH3 700 HCl 500 SO2 40
练习1.某学生用托盘天平称取 铝粉20.6g（1克以下用游 码），因砝码和铝粉的位置放 反了，当天平平衡时，所称得 铝粉的实际质量为（ ） A.21.2g B.19.4g C.20g D.20.6g
常用 化学实验 仪器
可直接加热的仪器 可间接加热的仪器 盛放物质的仪器 加热仪器 计量仪器 分离仪器 干燥仪器 其它仪器
铂金坩埚 石墨坩埚
常用仪器
氧化铝坩埚
石英蒸发皿
陶 瓷 蒸 发 皿
三 脚 架
泥三角
烧 瓶
蒸馏烧瓶 圆底烧瓶 平底烧瓶
制乙烯
烧 瓶
一类是把气体导入到极易溶解的液 体中的实验。由于气体的溶解，使 气体发生装置及导气管中的压强小 于外界压强，从而引起液体的倒吸。 另一类是加热条件下有气体（或蒸 汽）产生，并将气体导入到液体中 的实验。如果加热不均匀，使装置 内部温度降低，造成内部压强小于 外界压强，从而会引起液体的倒吸。
启普发生器原理式反应器设计
下列实验操作中，仪器需插入液面下
①制备Fe(OH)2，用胶头滴管将 NaOH溶液滴入FeSO4溶液中； ②制备氢气的简易装置中的长颈漏 斗；③分离石油时控制温度所用的 温度计；④用乙醇制乙烯时所用的 温度计；⑤用水吸收氨气时的导气 管； ⑥向试管中的BaCl2溶液中滴 加稀H2SO4。
化学实验室常用仪器图片PPT课件
28
空气压缩机
29
除湿机
30
pH计（酸度计）
31
pH计（酸度计）
32
pH计（酸度计）
33
电位计
与离子选择性 电极配用
34
电位计
35
浊度计
36
折光仪
37
冷原子吸收测汞仪
38
冷原子吸收的原理
元素汞在室温下，不加热的条件下，就可挥发成汞蒸 气，并对波长253.7nm的紫外线具有强烈的吸收作用， 在一定的范围内，汞的浓度和吸收值成正比，符合比 尔定律。
11
分离-萃取设备-高速离心机
12
分离-萃取设备-高速离心机
13
分离-萃取设备—固相萃取
14
混合-分散设备—漩
纯 化 设 备
蒸 馏 水 器
17
纯化设备—旋转蒸发仪
样品在减压 下置于恒温水浴 中,增大蒸发面积， 使溶液高效扩散 蒸发,用于浓缩, 干燥,回收
40
卡尔费休法属碘量法，其基本原理是利用碘氧化二氧 化硫时，需要—定量的水参加反应： I2十S02十2H2Ｏ=2HI十H2SO4 上述反应是可逆的。为了使反应向正方向移动并 定量进行，须加入碱性物质。实验证明，吡啶是最适 宜的试剂，同时吡啶还具有可与碘和二氧化硫结合以 降低二者蒸气压的作用。因此，试剂必须加进甲醇或 另一种含活泼OH基的溶剂，使硫酸酐吡啶转变成稳 定的甲基硫酸氢吡啶。 试剂的理论摩尔比为碘：二氧化硫：吡啶，甲醇 ＝1：1：3：1。
41
容量法和库仑法的区别
试剂组成： 容量法 甲醇（或乙二醇甲醚）和单质碘； 电量法 甲醇、吡啶（或乙二醇甲醚）、二氧化硫、 碘（在溶液中是以碘离子的形式存在）
测量原理：都是碘在一定溶液中和水定量反应。 容量法的碘是直接从溶液中得到的； 电量法的碘是靠电解碘离子得到的。
空气压缩机
29
除湿机
30
pH计（酸度计）
31
pH计（酸度计）
32
pH计（酸度计）
33
电位计
与离子选择性 电极配用
34
电位计
35
浊度计
36
折光仪
37
冷原子吸收测汞仪
38
冷原子吸收的原理
元素汞在室温下，不加热的条件下，就可挥发成汞蒸 气，并对波长253.7nm的紫外线具有强烈的吸收作用， 在一定的范围内，汞的浓度和吸收值成正比，符合比 尔定律。
11
分离-萃取设备-高速离心机
12
分离-萃取设备-高速离心机
13
分离-萃取设备—固相萃取
14
混合-分散设备—漩
纯 化 设 备
蒸 馏 水 器
17
纯化设备—旋转蒸发仪
样品在减压 下置于恒温水浴 中,增大蒸发面积， 使溶液高效扩散 蒸发,用于浓缩, 干燥,回收
40
卡尔费休法属碘量法，其基本原理是利用碘氧化二氧 化硫时，需要—定量的水参加反应： I2十S02十2H2Ｏ=2HI十H2SO4 上述反应是可逆的。为了使反应向正方向移动并 定量进行，须加入碱性物质。实验证明，吡啶是最适 宜的试剂，同时吡啶还具有可与碘和二氧化硫结合以 降低二者蒸气压的作用。因此，试剂必须加进甲醇或 另一种含活泼OH基的溶剂，使硫酸酐吡啶转变成稳 定的甲基硫酸氢吡啶。 试剂的理论摩尔比为碘：二氧化硫：吡啶，甲醇 ＝1：1：3：1。
41
容量法和库仑法的区别
试剂组成： 容量法 甲醇（或乙二醇甲醚）和单质碘； 电量法 甲醇、吡啶（或乙二醇甲醚）、二氧化硫、 碘（在溶液中是以碘离子的形式存在）
测量原理：都是碘在一定溶液中和水定量反应。 容量法的碘是直接从溶液中得到的； 电量法的碘是靠电解碘离子得到的。
化学各仪器图大全
化学仪器装置图年夜全之马矢奏春创作
阿凡提制作哈哈哈哈
一、成套装置2
1．制氯气：2
2．实验室制乙烯：2
3．蒸馏、分馏2
4．氢气还原氧化铜：2
5．制SO32
6．喷泉23
7．酯化23
8．制Fe(OH)224
9．合成无水三氯化铁:24
10．合成无水四氯化锡:24
11．其它24
12．原电池、电解池41
二、组合装置156
1．两通管加热156
2．固～固加热,制气156
3．固～液、液～液加热,制气156
4．固～液不加热,制气156
5．启普发生器157
6．水浴加热157
7．洗气瓶157
8．干燥装置157
9．集气装置157
10．量气装置157
11．尾气吸收158
三、容器166
1．试管166
2．烧杯166
3．烧瓶、蒸馏瓶166
4．锥形瓶166
5．试剂瓶167
6．U形管167
7．干燥类167
8．冷凝管、牛角管167
9．漏斗167
10.水槽167
11．计量类168
12．加热类168
13．导管168
14．橡管、塞、活塞、接口168
15．其它168
一、成套装置
1．制氯气：
2．实验室制乙烯：3．蒸馏、分馏
4．氢气还原氧化铜：5．制SO3
6．喷泉
7．酯化
3
3
8．制Fe(OH)2
9．合成无水三氯化铁:
10．合成无水四氯化锡:
11．其它
溶液 4溶液
A
NaOH H 2SO 4
溶液
颗粒 3。
常用的化学仪器及名称图(整理)03851
常用的化学仪器及名称图锥形瓶漏斗试管启普发生器U 型管滴瓶 试管架分 液 漏 斗铁 架 台托盘天平坩 埚 钳坩 埚集气瓶蒸发皿圆底烧瓶平底烧瓶蒸馏烧瓶胶 头 滴 管量 筒燃烧 匙水槽烧杯酒精灯广口瓶细口瓶表面皿冷凝管温度 计初中化学常用仪器根据用途分类1、能直接加热的仪器：试管、蒸发皿、燃烧匙.2、不能直接加热的仪器：烧杯、烧瓶。
3、不能加热的仪器：集气瓶、水槽、漏斗、量筒。
4、用于称量和量取的仪器:托盘天平、量筒.→→研钵5、用于取药品的仪器:药匙、镊子、胶头滴管。
6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器：试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台(带铁夹或铁圈） 、坩埚钳. 9、过滤分离的仪器：漏斗、玻璃棒。
10、加热常用的仪器:酒精灯.11、加热至高温的仪器：酒精喷灯、电炉。
化学实验基本操作 一、药品的取用（一）三大原则 1、取用药品的“三” 不原则:不触不尝不猛闻2、取用药品的用量:“节约原则”⑴严格按实验规定用量;⑵未指明用量取最少量:液体1mL —2mL;固体盖满 试管底部。
3、实验剩余药品“三不”原则：不丢不回不带走． （二）取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a 、块状或密度较大的固体颗粒一般用镊子夹取. b 、粉末状或小颗粒状的药品用钥匙（或纸槽）. c 、使用过的镊子或钥匙应立即用干净的纸擦干净. 2、液体药品的取用方法（1） 较多量:“一放、二向、三挨、四流"．A 、从细口瓶里取用试液时，应把瓶塞拿下,倒放在桌上；B 、倾倒液体时，应使标签向着手心,瓶口紧靠试管口或仪器口，防止残留在瓶口的药液流下来腐蚀标签。
（2）较少量：用胶头滴管吸取．A 、吸有药液的滴管应悬空垂直在仪器的正上方，将药液滴入接受药液的仪器中，不要让吸有药液的滴管接触仪器壁;B 、不要将滴管平放在实验台或其他地方，以免沾污滴管;C 、不能用未清洗的滴管再吸别的试剂（滴瓶上的滴管不能交叉使用，也不需冲洗） 二、一定量药品的称量和液体的量取 液体（用量筒量取）固体（用托盘天平称取） （一）托盘天平固体称量用天平，平放然后再调零；用纸先将盘底垫，易潮易腐放烧杯；左物右码不要乱，右加游码等于左； 取码用镊手不沾，先大后小游码添;完毕砝码归盒中，游码回到零刻度． A 、酒精灯内的酒精不超过容积的2/3；B 、用完酒精灯后必须用灯帽盖灭，不可用嘴去吹灭；C 、绝对禁止向燃着的酒精灯内添加酒精；D 、绝对禁止用燃着的酒精灯引燃另一盏酒精灯,以免引起火灾。
化学仪器装置图大全11页
化学仪器装置图大全一、成套装置 (2)1．制氯气： (2)2．实验室制乙烯： (2)3．蒸馏、分馏 (2)4．氢气还原氧化铜： (2)5．制SO3 (2)6．喷泉 (5)7．酯化 (5)8．制Fe(OH)2 (6)9．合成无水三氯化铁: (6)10．合成无水四氯化锡: (6)11．其它 (6)12．原电池、电解池 (9)二、组合装置 (34)1．两通管加热 (34)2．固～固加热，制气 (34)3．固～液、液～液加热，制气 (34)4．固～液不加热，制气 (34)5．启普发生器 (35)6．水浴加热 (35)7．洗气瓶 (35)8．干燥装置 (35)9．集气装置 (35)10．量气装置 (35)11．尾气吸收 (36)三、容器 (38)1．试管 (38)2．烧杯 (38)3．烧瓶、蒸馏瓶 (38)4．锥形瓶 (38)5．试剂瓶 (38)6．U形管 (38)7．干燥类 (39)8．冷凝管、牛角管 (39)9．漏斗 (39)10.水槽 (39)11．计量类 (39)12．加热类 (40)13．导管 (40)14．橡管、塞、活塞、接口 (40)15．其它 (40)一、成套装置 1．制氯气：2．实验室制乙烯： 3．蒸馏、分馏 4．氢气还原氧化铜： 5．制SO 36．喷泉7．酯化338．制Fe(OH)29．合成无水三氯化铁: 10．合成无水四氯化锡: 11．其它溶液4溶液白ANaOH H 2SO 4B H 2SO 4CH 2SO 4A H 2SO 42液AB 润湿的蒸馏沸腾 蒸馏水 硅胶 干燥剂 食盐自来自来③ ④ ⑤ ⑥H2SO4BCH 2SO 4ZnSO4CuSO4 DS 2甲CuSO 4溶Fe(OH)3饱和乙丙丁二、组合装置1．两通管加热2．固～固加热，制气3．固～液、液～液加热，制气4．固～液不加热，制气A B5．启普发生器6．水浴加热7．洗气瓶双球洗气管8．干燥装置9．集气装置10．量气装置有11．尾气吸收三、容器1．试管这二个是自画2．烧杯3．烧瓶、蒸馏瓶4个自画4．锥形瓶自制)5．试剂瓶6．U形管2个自2O画7．干燥类8．冷凝管、牛角管3个自画9．漏斗10.水槽11．计量类 这行是自画12．加热类13．导管14．橡管、塞、活塞、接口15．其它.Al气球A苹果 A B C。
化学实验室常用仪器图片及使用
盖在烧 不能加热 表面皿 杯上防
止落尘
水槽
器生发普启
恒温-加热-干燥设备
实验室试管干Байду номын сангаас器/玻璃仪器烘干器
恒温-加热-干燥设备—烘箱
清洗消毒设备-洗瓶机
清洗消毒设备—超声波清洗器
瓶口细色白
高温
瓶口细色棕
瓶滴
筒量
温 度 计
100 mL 10 mL
刻 度
100 mL
10 mL
别区意注
图3 量筒
瓶量容
容量瓶
斗漏液分
球形
锥形
分液
滴加液 垂直悬滴，不接触试
体试剂 管内壁；不能吸得太
胶头滴管
满；不能倒置；不能
一管多用。
其 它
冷凝管
冷凝蒸 冷却水下口进水、上
气
口出水
常用 化学实验
仪器
?可直接加热的仪器 ?可间接加热的仪器 ?盛放物质的仪器 ?加热仪器 ?计量仪器 ?分离仪器 ?干燥仪器 ?其它仪器
铂金坩埚 氧化铝坩埚
石墨坩埚
常用仪器
石英蒸发皿
皿发蒸瓷陶
架脚三
泥三角
瓶烧
圆底烧瓶
平底烧瓶
蒸馏烧瓶
制乙烯
瓶烧
四口烧瓶
两口烧瓶
瓶气集
瓶口广色白
常用化学实验仪器大全图文
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
试剂瓶
试剂瓶是一种用于存放化学试剂的容器，通常采 用玻璃或塑料制成。
使用试剂瓶时，应确保其干净、干燥，并按照规 定的操作方法进行操作。
03
塑料仪器
量筒
量筒是用来测量液体体 积的容器，通常采用透 明塑料或玻璃制成。
根据不同的规格，量筒 有不同的容量，常见的 有10ml、50ml、 100ml等。
使用量筒时，应确保其 干净、干燥，并按照规 定的测量方法进行操作 。
量筒常用于化学实验中 测量液体试剂的体积。
滴定管
01
02
03
04
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
化学实验仪器的发展和进步，不仅推动了化学学科的发展，还对 其他相关领域产生了深远的影响，如医学、生物学、环境科学等 。
化学实验仪器的分类
根据用途和功能，化学实验仪器可分为多种类型， 如烧杯、烧瓶、试管、量筒、滴定管、天平等。
每种仪器都有其特定的用途和使用方法，例如烧杯 主要用于盛放溶液和进行简单的化学反应，而滴定 管则用于精确测量溶液的体积。
试管
总结词
试管是化学实验中常用的玻璃仪器，主要用于少量物质的反应、存放和观察。
详细描述
试管的形状一般为直管，有平底和圆底两种，容量从5毫升到30毫升不等。在实 验中，将反应物放入试管中，用胶塞封住试管口，通过加热或加入催化剂等方式 使反应进行。同时，试管也可用于存放液体或固体物质，方便观察和取样。
燃烧匙
总结词
化学各仪器图大全
化学仪器装置图大全阿凡提制作哈哈哈哈一、成套装置 (2)1．制氯气： (2)2．实验室制乙烯： (2)3．蒸馏、分馏 (3)4．氢气还原氧化铜： (4)5．制SO3 (4)6．喷泉 (4)7．酯化 (4)8．制Fe(OH)2 (5)9．合成无水三氯化铁: (5)10．合成无水四氯化锡: (5)11．其它 (6)12．原电池、电解池 (6)二、组合装置 (8)1．两通管加热 (8)2．固～固加热，制气 (8)3．固～液、液～液加热，制气 (9)4．固～液不加热，制气 (9)5．启普发生器 (9)6．水浴加热 (10)7．洗气瓶 (11)8．干燥装置 (11)9．集气装置 (11)10．量气装置 (12)11．尾气吸收 (12)三、容器 (12)1．试管 (12)2．烧杯 (13)3．烧瓶、蒸馏瓶 (13)4．锥形瓶 (13)5．试剂瓶 (13)6．U形管 (14)7．干燥类 (14)8．冷凝管、牛角管 (14)9．漏斗 (14)10.水槽 (15)11．计量类 (15)12．加热类 (16)13．导管 (17)14．橡管、塞、活塞、接口 (17)15．其它 (17)一、成套装置1．制氯气：2．实验室制乙烯：3．蒸馏、分馏4．氢气还原氧化铜：5．制SO 36．喷泉7．酯化338．制Fe(OH)29．合成无水三氯化铁:10．合成无水四氯化锡:NaOHH 2SO 411．其它气球12．原电池、电解池24A B C D水准管溶液颗粒 3 NaOH 溶液 4溶液ABH 2SO 4 CH 2SO 4 AH 2SO 4 2甲CuSO 4溶液Fe(OH)3胶体饱和NaCl 溶液乙丙丁直流电源A 氢氧化钠溶液直流电源B氢氧化钠溶液润湿的S 2 F蒸馏水 沸腾 蒸馏水 硅胶干燥剂 食盐水 自来水 自来水 ① ②③ ④ ⑤⑥24ZnSO 4CuSO 4DC 24二、组合装置1．两通管加热2．固～固加热，制气3．固～液、液～液加热，制气4．固～液不加热，制气5．启普发生器6．水浴加热多孔隔板多孔隔板7．洗气瓶8．干燥装置9．集气装置10．量气装置11．尾气吸收三、容器1．试管水准管2O 42．烧杯3．烧瓶、蒸馏瓶4个自画4．锥形瓶自制)5．试剂瓶6．U形管2个自画7．干燥类8．冷凝管、牛角管3个自画9．漏斗10.水槽11．计量类这行是自画14．橡管、塞、活塞、接口15．其它.Al气球A苹果块4A B C D水准管。

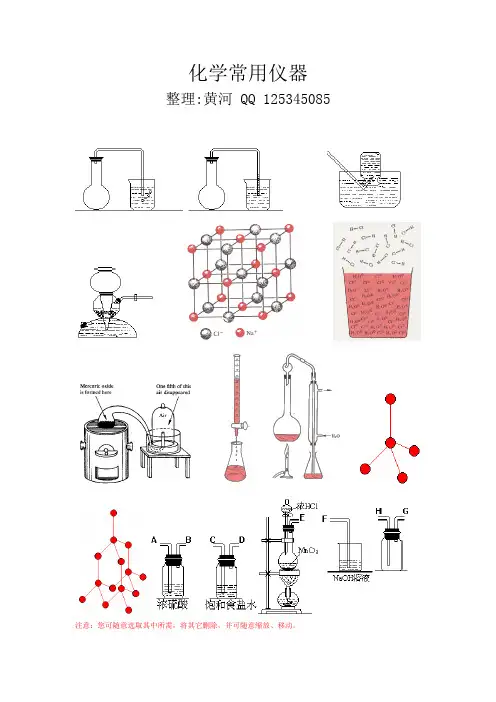

化学常用仪器图片
