先导式电磁阀

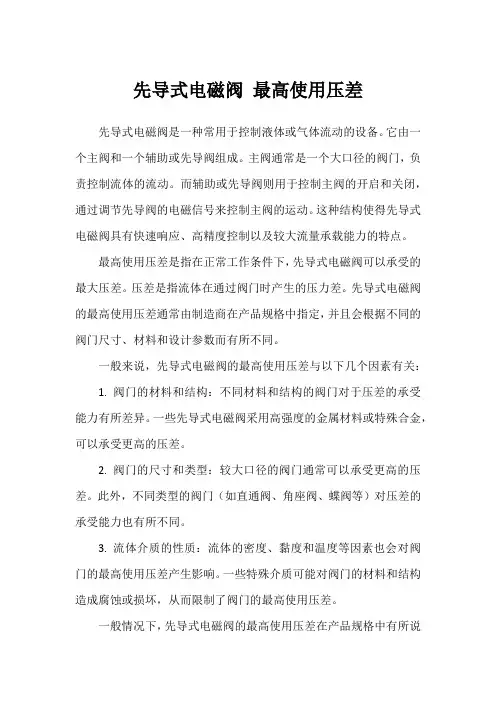

先导式电磁阀最高使用压差
先导式电磁阀是一种常用于控制液体或气体流动的设备。

它由一个主阀和一个辅助或先导阀组成。

主阀通常是一个大口径的阀门，负责控制流体的流动。

而辅助或先导阀则用于控制主阀的开启和关闭，通过调节先导阀的电磁信号来控制主阀的运动。

这种结构使得先导式电磁阀具有快速响应、高精度控制以及较大流量承载能力的特点。

最高使用压差是指在正常工作条件下，先导式电磁阀可以承受的最大压差。

压差是指流体在通过阀门时产生的压力差。

先导式电磁阀的最高使用压差通常由制造商在产品规格中指定，并且会根据不同的阀门尺寸、材料和设计参数而有所不同。

一般来说，先导式电磁阀的最高使用压差与以下几个因素有关：
1. 阀门的材料和结构：不同材料和结构的阀门对于压差的承受能力有所差异。

一些先导式电磁阀采用高强度的金属材料或特殊合金，可以承受更高的压差。

2. 阀门的尺寸和类型：较大口径的阀门通常可以承受更高的压差。

此外，不同类型的阀门（如直通阀、角座阀、蝶阀等）对压差的承受能力也有所不同。

3. 流体介质的性质：流体的密度、黏度和温度等因素也会对阀门的最高使用压差产生影响。

一些特殊介质可能对阀门的材料和结构造成腐蚀或损坏，从而限制了阀门的最高使用压差。

一般情况下，先导式电磁阀的最高使用压差在产品规格中有所说
明。

对于超过或接近最高使用压差的应用，需要仔细评估并选择合适的阀门型号和材料，以确保系统的安全和可靠运行。

此外，定期的维护和保养也是确保先导式电磁阀正常工作的重要措施，以延长其使用寿命并提高性能。

先导式电磁阀工作原理
先导式电磁阀是一种常见的控制装置，它利用电磁力来控制流体的通断。

其工作原理如下：
1. 结构组成：先导式电磁阀由电磁线圈、导磁铁、阀芯、阀座等组成。

2. 工作过程：
a. 无电状态：当电磁线圈不通电时，阀芯处于中性位置，通过阀座与外部管道连通，流体可以自由流动。

b. 通电状态：当电磁线圈通电时，电磁力使得导磁铁与阀芯吸合，阀芯会沿着导磁铁方向移动，遮住阀座，从而切断流体的通道。

3. 工作原理：
a. 先导作用：先导式电磁阀通过加入一个小的先导孔或先导阀来增加通道的流体压力。

先导孔或先导阀的开关受电磁线圈控制，当电磁线圈通电时，先导孔或先导阀打开，通过流体压力的作用，形成在阀芯上方高压区，使得阀芯下方的低压区形成真空吸力，进而使阀芯往下移动，阀芯与阀座分离，流体可以通过电磁阀通道。

4. 工作过程控制：先导式电磁阀的工作过程可以通过控制电磁线圈的通断来实现。

通电时，电磁线圈产生磁场，使得导磁铁与阀芯吸合，切断流体通道；断电时，磁场消失，导磁铁与阀芯分离，恢复流体通道。

5. 应用领域：先导式电磁阀广泛应用于工业自动化控制系统中，用于控制液体和气体的流量、压力和方向。

例如，自动控制系统中的输水管道、蒸汽系统、石化工艺等。

先导式电磁阀工作原理
先导式电磁阀是一种常用的控制装置，其工作原理如下：
1. 结构组成：先导式电磁阀由阀体、阀芯、电磁操控部分和压力补偿装置组成。

2. 工作原理：当电磁操控部分施加电流时，电磁铁产生磁力吸引阀芯，通过连接杆将阀芯与阀芯导向座联动。

当电磁铁关闭时，阀芯由弹簧回复到初始位置。

3. 先导式原理：先导式电磁阀采用了先导阀和主阀的结合，在先导阀上增加压力信号，通过压力差来控制主阀芯的运动。

当先导阀控制的液压油进入主阀芯导向座的通道时，压力作用在主阀芯上。

当压力达到一定值时，主阀芯将被推动，打开或关闭油流。

4. 压力补偿装置：由于先导式电磁阀中存在压力损失，为了保证阀芯的灵敏度，通常在电磁阀中设置了压力补偿装置。

这种装置能够根据不同的压力差调整先导阀和主阀之间的压差，使阀芯能够稳定地运动。

5. 工作流程：当电磁阀处于关闭状态时，主阀芯处于初始位置，液压油无法通过阀门。

当电磁阀通电时，电磁铁激活，吸引阀芯与导向座连接杆移动，使得液压油可以通过阀门流动。

当电磁阀断电时，电磁铁失去磁力，弹簧将阀芯推回到初始位置，关闭液压油通道。

通过这样的工作原理，先导式电磁阀可以实现对液压系统中液体的控制，具有精确控制、快速响应的特点。

它广泛应用于各种机械和工业设备中，提高了系统的自动化程度和工作效率。

先导式电磁阀原理gif先导式电磁阀是一种常用的工业控制装置，它利用电磁原理实现对流体介质的控制。

在理解先导式电磁阀的原理之前，我们需要先了解电磁阀的基本构成。

电磁阀由电磁激磁系统和机械执行机构两部分构成。

电磁激磁系统包括电磁铁线圈、铁芯和固定的极板等。

机械执行机构包括阀体、阀门、阀芯等。

通过控制电磁激磁系统的工作状态，可以实现对机械执行机构的控制，从而实现对流体介质的开关控制。

先导式电磁阀相较于普通电磁阀来说，增加了一个先导孔(或称为控制孔)。

这个孔的作用是在流体流过时，通过调整压力差来实现先导式电磁阀的开关控制。

先导式电磁阀的工作原理可以简单分为四个步骤，以下我会一步一步详细解释。

第一步：电磁铁线圈工作时，产生磁力吸引铁芯。

当线圈正极电流通入时，线圈产生磁场，吸引铁芯向上运动。

当线圈负极电流通入时，磁场消失，铁芯受到上部的弹簧力作用，下移。

第二步：当铁芯向上移动时，阀芯随之上移，从而使得先导孔连接到主阀门的入口。

此时，主阀门的入口和出口相连，导致流体介质可以流经。

第三步：当主阀门打开后，流体介质通过先导孔进入到控制孔中，此时流体介质就可以作用于阀芯顶部。

流体介质的压力将阀芯顶部压力平衡弹簧的力量，使得阀芯停留在上部位。

如果流体介质不存在，那么弹簧力就会将阀芯弹回原位，关闭主阀门。

第四步：通过改变电磁铁线圈的工作状态，可以改变铁芯所处的位置，从而控制阀芯打开或关闭的位置。

当电磁铁线圈再次通电，吸引铁芯向上运动，阀芯下移，主阀门关闭。

通过上述四个步骤，我们可以看出先导式电磁阀的工作原理。

主要的区别在于引入了先导孔，通过调整先导孔中流体介质的压力差，来实现对阀芯位置的控制。

这种设计可以提高电磁阀的灵活性和响应速度。

总结起来，先导式电磁阀的工作原理是通过控制电磁激磁系统的工作状态，驱动机械执行机构的阀芯打开或关闭流体介质的通道，以实现对流体介质的控制。

先导孔的存在可以调整压力差，提高电磁阀的灵活性和响应速度，使其在工业自动化过程中起到重要的作用。

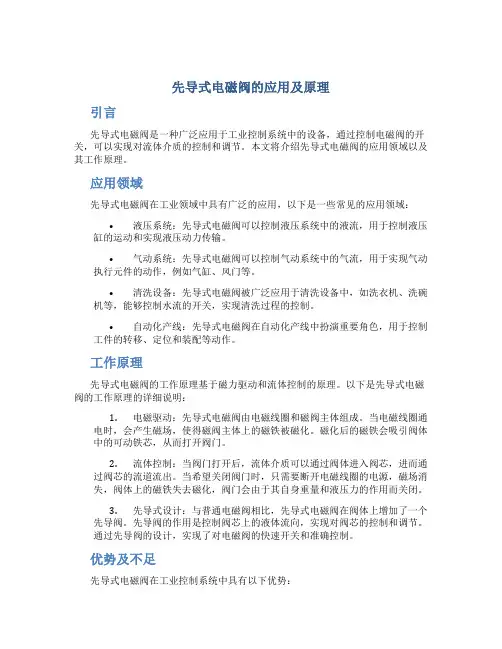

先导式电磁阀的应用及原理引言先导式电磁阀是一种广泛应用于工业控制系统中的设备，通过控制电磁阀的开关，可以实现对流体介质的控制和调节。

本文将介绍先导式电磁阀的应用领域以及其工作原理。

应用领域先导式电磁阀在工业领域中具有广泛的应用，以下是一些常见的应用领域：•液压系统：先导式电磁阀可以控制液压系统中的液流，用于控制液压缸的运动和实现液压动力传输。

•气动系统：先导式电磁阀可以控制气动系统中的气流，用于实现气动执行元件的动作，例如气缸、风门等。

•清洗设备：先导式电磁阀被广泛应用于清洗设备中，如洗衣机、洗碗机等，能够控制水流的开关，实现清洗过程的控制。

•自动化产线：先导式电磁阀在自动化产线中扮演重要角色，用于控制工件的转移、定位和装配等动作。

工作原理先导式电磁阀的工作原理基于磁力驱动和流体控制的原理。

以下是先导式电磁阀的工作原理的详细说明：1.电磁驱动：先导式电磁阀由电磁线圈和磁阀主体组成。

当电磁线圈通电时，会产生磁场，使得磁阀主体上的磁铁被磁化。

磁化后的磁铁会吸引阀体中的可动铁芯，从而打开阀门。

2.流体控制：当阀门打开后，流体介质可以通过阀体进入阀芯，进而通过阀芯的流道流出。

当希望关闭阀门时，只需要断开电磁线圈的电源，磁场消失，阀体上的磁铁失去磁化，阀门会由于其自身重量和液压力的作用而关闭。

3.先导式设计：与普通电磁阀相比，先导式电磁阀在阀体上增加了一个先导阀。

先导阀的作用是控制阀芯上的液体流向，实现对阀芯的控制和调节。

通过先导阀的设计，实现了对电磁阀的快速开关和准确控制。

优势及不足先导式电磁阀在工业控制系统中具有以下优势：•快速响应：由于先导式设计的采用，先导式电磁阀可以实现快速的开关响应，提高系统的动态响应性能。

•高精准度：先导式电磁阀的设计和控制能够实现精准的流量和压力控制，满足复杂工业控制系统的需求。

•省能节能：在流体控制过程中，先导式电磁阀可以根据系统需求精确控制流量，减少了不必要的能量损耗。

先导电磁阀与直接电磁阀优缺点与常见故障处理一、先导式电磁阀工作原理及特点：1、先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

2、先导式电磁阀工作特点：功耗小，0.1-0.2w ，可以频繁通电，长时间通电而不会烧毁。

而且节能，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件，但是液体的杂质容易堵塞先导阀孔。

不适用于液体使用。

1、先导式电磁阀和直通式电磁阀相比，虽然复杂，但是可以比前者实现更高更精确的控制效果，能够控制阀口的开关速度，对于降低液压冲击有很好的效果，具体看你的实现形式。

当然对于精度要求不高的应用场合，直通式是可以解决问题的。

2、先导式的好处是电磁头小，功耗小，前者优点是美观节省安装空间，后者的优点是发热少，节省能源，但更重要的是由于发热小，线圈不易烧毁，可以长时间通电，这一点尤其被人重视。

比如SMC的电磁阀有些已经达到0.1W，可以永远通电而不发热，直动式的电磁头功率4-20W，通电只能是很短时间，还不能频繁通电，否则有烧毁可能。

需要长时间通电，或者高频率通电时，必须要用先导式。

实际上，现在的通用电磁阀，基本上是先导式了。

只有通液体的电磁阀，还有很多是直动式，主要是因为流体里面的杂质可能会堵塞细小的先导阀的先导通道。

二、先导式电磁阀常见故障及处理先导式电磁阀在不通电的情况下，因为有弹簧的作用力，使得阀芯被压紧在电磁阀的阀座上，这个时候电磁阀是保持密封的状态。

在电磁阀通电以后，电磁头会产生磁力提起阀杆，这个时候阀芯就会被提起与阀座分离，从而控制介质流出。

先导式电磁阀在用户使用的过程中也会遇到一些常见的故障问题，例如无法启动和工作等，上海力典阀业的技术人员总结了几点关于先导式电磁阀的常见故障问题，以及对应的处理方式：1、先导式电磁阀常见故障（1）、阀芯上部销孔磨损, 销孔内侧有较为明显的被磨压形成的凹槽, 微观形貌可见有磨屑磨粒及较短的划痕等特征, 磨痕边缘为挤压辗平的金属磨屑形态。

先导式电磁阀详细原理嘿，咱今儿来聊聊先导式电磁阀这玩意儿的详细原理哈！你说这先导式电磁阀啊，就好比是一个特别机灵的小管家。

它主要是由先导阀和主阀两部分组成的哟。

先导阀呢，就像是个先头部队，去探测各种情况，然后给主阀发出信号。

主阀呢，那就是干大事的，根据先导阀的指示来行动。

你想想看啊，先导阀就像是个敏锐的侦察兵，时刻留意着周围的情况。

一旦它感觉到了压力啦、电流啦等等这些条件符合了，它就立马行动起来，给主阀传递消息，说：“嘿，兄弟，该你上场啦！”主阀接到消息后，那也是不含糊，“唰”地一下就开始工作啦。

这先导式电磁阀工作起来可有意思啦！它就像一个精准的开关，说开就开，说关就关。

而且它反应特别快，简直就是瞬间的事儿。

比如说在一些工业生产线上，需要快速地控制流体的流动，这时候先导式电磁阀可就派上大用场啦。

它能那么厉害，还得归功于它内部的那些精巧设计呢。

就像一个复杂而又有序的小世界，每个零件都有它的作用，相互配合得那叫一个默契。

再打个比方吧，先导式电磁阀就像是一个优秀的乐队指挥。

先导阀是指挥的眼睛和耳朵，时刻关注着音乐的节奏和变化，然后给主阀这个乐队发出指令。

主阀呢，就带着各种乐器一起演奏出美妙的乐章。

咱平时生活中可能不太容易直接看到先导式电磁阀，但是它在很多地方都默默地发挥着重要作用呢。

没有它，好多机器设备可能都没法正常运转啦。

所以说啊，可别小看了这小小的先导式电磁阀，它可是有着大大的能量呢！它在工业领域里就像是一个无名英雄，悄悄地工作着，为我们的生活和生产提供着便利。

总之呢，先导式电磁阀就是这么神奇又重要的一个东西，它的原理虽然有点复杂，但是一旦你了解了，就会发现它真的很有意思呀！。

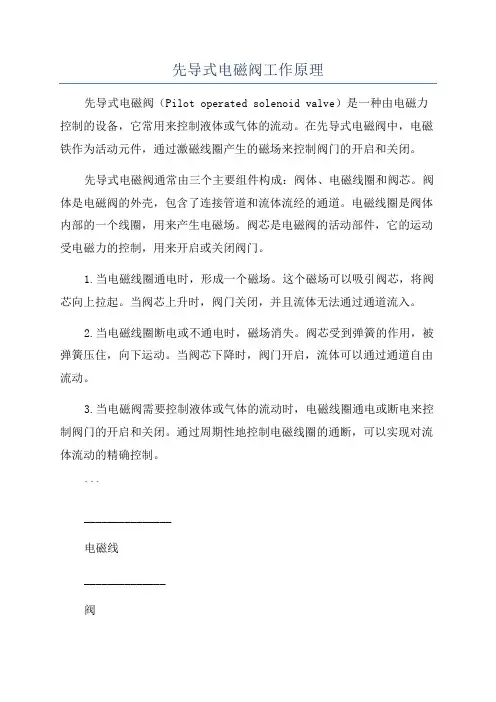

先导式电磁阀工作原理先导式电磁阀（Pilot operated solenoid valve）是一种由电磁力控制的设备，它常用来控制液体或气体的流动。

在先导式电磁阀中，电磁铁作为活动元件，通过激磁线圈产生的磁场来控制阀门的开启和关闭。

先导式电磁阀通常由三个主要组件构成：阀体、电磁线圈和阀芯。

阀体是电磁阀的外壳，包含了连接管道和流体流经的通道。

电磁线圈是阀体内部的一个线圈，用来产生电磁场。

阀芯是电磁阀的活动部件，它的运动受电磁力的控制，用来开启或关闭阀门。

1.当电磁线圈通电时，形成一个磁场。

这个磁场可以吸引阀芯，将阀芯向上拉起。

当阀芯上升时，阀门关闭，并且流体无法通过通道流入。

2.当电磁线圈断电或不通电时，磁场消失。

阀芯受到弹簧的作用，被弹簧压住，向下运动。

当阀芯下降时，阀门开启，流体可以通过通道自由流动。

3.当电磁阀需要控制液体或气体的流动时，电磁线圈通电或断电来控制阀门的开启和关闭。

通过周期性地控制电磁线圈的通断，可以实现对流体流动的精确控制。

```_______________电磁线______________阀_____________弹_____________阀_____________```在图中，电磁线圈通过通电产生磁场，吸引阀芯向上拉起，阀门关闭。

当电磁线圈断电时，阀芯受到弹簧的作用，向下运动，阀门开启。

总的来说，先导式电磁阀通过电磁力控制阀芯的运动，从而实现对阀门的开启和关闭。

这种工作原理使得先导式电磁阀在自动化控制系统中具有广泛的应用，例如工业生产中的流体控制、自动灌溉系统等。

先导式电磁阀与直接式电磁阀优弊端jww32011-07-01 14:42 礼拜五晴我国此刻已经是电磁阀的生产大国了，了是对电磁阀的需求大国。

当前市场上正处于求过于供的状态，特别是对那些高端的电磁阀更是紧缺。

下边我们来简单剖析下先导式电磁阀与直接式电磁阀优弊端，什么时候状况下用直接式电磁阀好、什么时候用先导式电磁阀比较合适。

先导式电磁阀工作原理及特色：原理：通电时，电磁力把先导孔翻开，上腔室压力快速降落，在封闭件四周形成上低下高的压差，流体压力推进封闭件向上挪动，阀门翻开；断电时，弹簧力把先导孔封闭，进口压力经过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推进封闭件向下挪动，封闭阀门。

特色：功耗小，，能够屡次通电，长时间通电而不会烧毁。

并且节能，流体压力范围上限较高，可随意安装 (需定制 )但一定知足流体压差条件，可是液体的杂质简单拥塞先导阀孔。

不合用于液体使用。

1、先导式电磁阀和直通式电磁阀对比，固然复杂，可是能够比前者实现更高更精准的控制成效，能够控制阀口的开关速度，关于降低液压冲击有很好的成效，详细看你的实现形式。

自然关于精度要求不高的应用处合，直通式是能够解决问题的。

2、先导式的利处是电磁头小，功耗小，前者长处是雅观节俭安装空间，后者的长处是发热少，节俭能源，但更重要的是因为发热小，线圈不易烧毁，可以长时间通电，这一点特别被人重视。

比方 SMC的电磁阀有些已经达到，能够永久通电而不发热，直动式的电磁头功率 4-20W，通电只好是很短时间，还不可以屡次通电，不然有烧毁可能。

需要长时间通电，或许高频次通电时，一定要用先导式。

实质上，此刻的通用电磁阀，基本上是先导式了。

只有通液体的电磁阀，还有好多是直动式，主假如因为流体里面的杂质可能会拥塞渺小的先导阀的先导通道。

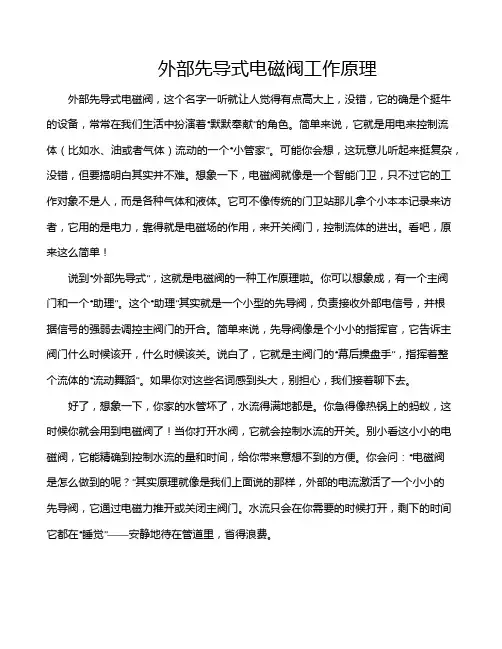

外部先导式电磁阀工作原理外部先导式电磁阀，这个名字一听就让人觉得有点高大上，没错，它的确是个挺牛的设备，常常在我们生活中扮演着“默默奉献”的角色。

简单来说，它就是用电来控制流体（比如水、油或者气体）流动的一个“小管家”。

可能你会想，这玩意儿听起来挺复杂，没错，但要搞明白其实并不难。

想象一下，电磁阀就像是一个智能门卫，只不过它的工作对象不是人，而是各种气体和液体。

它可不像传统的门卫站那儿拿个小本本记录来访者，它用的是电力，靠得就是电磁场的作用，来开关阀门，控制流体的进出。

看吧，原来这么简单！说到“外部先导式”，这就是电磁阀的一种工作原理啦。

你可以想象成，有一个主阀门和一个“助理”。

这个“助理”其实就是一个小型的先导阀，负责接收外部电信号，并根据信号的强弱去调控主阀门的开合。

简单来说，先导阀像是个小小的指挥官，它告诉主阀门什么时候该开，什么时候该关。

说白了，它就是主阀门的“幕后操盘手”，指挥着整个流体的“流动舞蹈”。

如果你对这些名词感到头大，别担心，我们接着聊下去。

好了，想象一下，你家的水管坏了，水流得满地都是。

你急得像热锅上的蚂蚁，这时候你就会用到电磁阀了！当你打开水阀，它就会控制水流的开关。

别小看这小小的电磁阀，它能精确到控制水流的量和时间，给你带来意想不到的方便。

你会问：“电磁阀是怎么做到的呢？”其实原理就像是我们上面说的那样，外部的电流激活了一个小小的先导阀，它通过电磁力推开或关闭主阀门。

水流只会在你需要的时候打开，剩下的时间它都在“睡觉”——安静地待在管道里，省得浪费。

不仅是水管，电磁阀的身影几乎无处不在，像是空调、汽车、制冷设备、甚至是你的家用洗衣机，它都能提供重要的帮助。

你每次打开洗衣机，水管里的水流被精准控制，水量适中。

你看，电磁阀虽然不显山不露水，却早已悄悄改变了我们的生活。

那么问题来了，为什么选择“外部先导式”电磁阀，而不是其他的呢？嗯，先导阀就像是一个很能干的“助手”，它能有效减小主阀门的工作负担。
