闸阀井现场施工办法

闸阀井工程施工工艺一、概述闸阀井是一种用于调节和控制管道流体的阀门，广泛应用于工业生产、民用供水、石油、化工、冶金和电力等领域。

闸阀井工程施工是指根据设计要求，在地下开挖井筒，安装各类设备，确保闸阀井的正常使用。

本文将从闸阀井工程施工的流程、主要工艺及注意事项等方面进行详细介绍。

二、施工前的准备工作1、施工前必须对地面上井盖周围区域进行围护，确保周围地域的安全。

2、明确闸阀井的位置及规格，制定详细的施工方案，包括设备、材料使用、工程进度安排等。

3、对施工现场进行地质勘察，确定井筒设计及井筒的承重能力。

三、井筒开挖1、根据设计要求，确定井筒的开挖尺寸及深度。

2、在井筒开挖的过程中，应注意及时处理地质变化，确保施工安全。

3、采用适当的切削工具进行井筒开挖，并在开挖过程中进行适当的加固，确保施工质量。

四、井筒支护1、根据设计要求，采用适当的支护方式进行井筒支护，确保井筒的稳定性。

2、采用钢筋混凝土浇筑井筒支护，应注意浇筑工艺及材料选择。

3、井筒支护施工时应注意及时清理井筒内的杂物，确保支护工程施工质量。

五、井筒设备安装1、在完成井筒支护后，进行闸阀井设备的安装，包括闸阀及相关管道设施。

2、严格按照设计要求进行设备安装，确保设备安装的牢固性和使用效果。

六、电气设备安装1、根据设计要求，安装闸阀井的电气控制系统，包括控制柜、电缆线路等。

2、安装电气设备时应注意使用符合标准要求的电缆及连接设备，确保设备的安全性和可靠性。

七、工程验收1、完成闸阀井施工后，进行工程的整体验收，包括设备的调试及安全性检查。

2、对闸阀井施工的工程质量进行评定，确保工程符合相关标准和规定。

八、施工注意事项1、闸阀井工程施工时要加强对施工人员的安全教育及培训，提高施工人员的安全意识。

2、在施工现场要加强现场管理，确保施工现场的整洁和安全。

3、闸阀井施工中应严格遵守相关标准及规范，确保工程质量。

4、施工过程中应遵循科学的施工工艺和流程，确保施工的正常进行。

阀门井施工方法1、阀门井的施工要求：孔径0.8m钢筋混凝土池壁，井深1.8m，且应遵守规范有关规定。

2、管道的井室安装闸阀时，井底距承口或法兰盘的下缘不得小于l00mm，井壁与承口或法兰盘外缘的距离，当管径≤400mm时，不应小于250mm；当管径≥500mm时，不应小于350mm。

3、在井室浇筑时，应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。

混凝土井壁的踏步在预制或现浇时安装。

4、在浇筑阀门井时应同时安装预留套管，预留套管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管管口宜采用低强度等级砂浆砌筑封口摸平。

5、在安装法兰接口的阀门和管件时，应采取防止造成外加拉应力的措施。

口径大于100mm的阀门下应设支墩。

（1）管道及管道附件的支墩和锚固结构位置应准确，锚固应牢固。

（2）支墩应在坚固的地基上修筑。

当无原状土做后背墙时，应采取措施保证支墩在受力情况下，不致破坏管道接口。

当采用砌筑支墩时，原状土与支墩间应采用砂浆填塞。

（3）管道支墩应在管道接口做完、管道位置固定后修筑。

管道安装过程中的临时固定支架，应在支墩的混凝土达到规定强度后拆除。

6、阀门井采用预制装配式构件施工时，井口座浆与竖缝灌浆应饱满，装配后的接缝砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。

采用混凝土现浇的井室，应按照混凝土有关规定执行，详见混凝土工程。

7、阀门井浇筑或安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。

8、阀门井的周围回填前应符合下列规定：（1）壁的勾缝、抹面和防渗层应符合质量要求。

（2）井壁同管道连接处应采用水泥砂浆填实。

（3）闸阀的启闭杆中心应与井口对中。

闸阀井施工方法1. 引言闸阀井是指用于城市供水、排水系统中的一种管道设施，用于控制介质的流动。

闸阀井的施工方法对于确保井内设备的正常运行和系统的顺畅运行非常重要。

本文将详细介绍闸阀井的施工方法，包括井壁的建造、管道的安装和井盖的安装。

2. 井壁建造方法闸阀井的井壁建造是保证井内结构稳定的重要环节。

以下是闸阀井井壁建造的具体施工方法：2.1 挖掘基坑在施工之前，首先需要根据井壁尺寸在地面上进行标出，并使用挖掘机进行基坑的挖掘。

挖掘的深度应根据设计要求确定，并确保基坑底部平坦。

2.2 井壁混凝土浇筑在基坑挖掘完成后，需要进行井壁的混凝土浇筑。

具体操作步骤如下：•第一步，进行井壁的模板安装。

模板应根据设计要求进行加固，并确保模板的平整度和垂直度。

•第二步，根据混凝土配比的要求进行原材料的准备。

确保水泥、砂和骨料的比例合理。

•第三步，混合原材料，并使用搅拌机进行搅拌，直到混凝土均匀。

•第四步，将混凝土倒入模板中，并使用振动器进行振动，以排除混凝土中的空洞和气泡。

•第五步，等待混凝土凝固，然后拆除模板。

2.3 井壁防渗处理为了防止地下水渗漏到井内，需要对井壁进行防渗处理。

具体的防渗处理方法包括：•使用防渗涂料对井壁进行刷涂，涂层的厚度应满足设计要求。

•在井壁与地基接触部位设置防渗膜，确保井壁与地基之间的密封性。

3. 管道安装方法闸阀井内的管道安装是井施工过程中的核心环节之一。

以下是闸阀井管道安装的具体施工方法：3.1 管道预制与运输在井施工之前，应根据设计要求预制好需要安装的管道，并进行检查和测试，确保其质量合格。

在运输过程中，要注意保护管道，防止损坏或变形。

3.2 管道布设根据设计要求，在井内进行管道的布设，具体操作步骤如下：•第一步，根据设计要求在井壁上进行标注，确定管道的位置和倾斜角度。

•第二步，使用专用工具或人工进行管道的安装，确保管道连接牢固。

•第三步，进行管道的连接，使用合适的密封材料，确保管道的密封性。

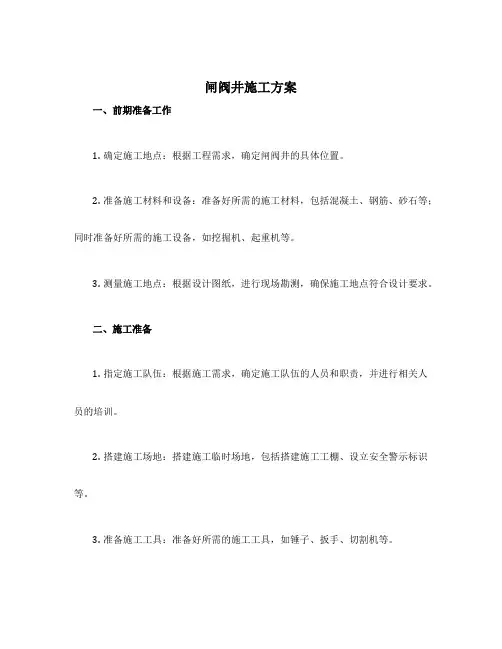

闸阀井施工方案一、前期准备工作1.确定施工地点：根据工程需求，确定闸阀井的具体位置。

2.准备施工材料和设备：准备好所需的施工材料，包括混凝土、钢筋、砂石等；同时准备好所需的施工设备，如挖掘机、起重机等。

3.测量施工地点：根据设计图纸，进行现场勘测，确保施工地点符合设计要求。

二、施工准备1.指定施工队伍：根据施工需求，确定施工队伍的人员和职责，并进行相关人员的培训。

2.搭建施工场地：搭建施工临时场地，包括搭建施工工棚、设立安全警示标识等。

3.准备施工工具：准备好所需的施工工具，如锤子、扳手、切割机等。

4.做好安全措施：确保施工现场的安全，包括设置施工警示标志、落实施工人员的安全防护措施等。

三、施工步骤1.开挖施工区域：使用挖掘机按照设计要求进行开挖，确保施工区域达到所需大小和深度。

2.安装闸阀井基础：根据设计要求，制作混凝土基础，并按照设计要求安装钢筋，然后浇注混凝土。

3.安装闸阀井本体：使用起重机将闸阀井本体吊装到基础上，并进行调整和固定。

4.连接管道：根据设计要求，连接闸阀井与管道，确保连接的紧密和稳固。

5.进行试验：安装完毕后，进行闸阀井的试验，包括开启和关闭闸阀，检测其工作状态和密封性能。

四、施工质量控制1.施工过程中要严格按照设计要求进行，确保施工质量。

2.进行施工现场巡检，确保施工过程中的安全和质量。

3.需要对施工过程中出现的问题及时进行整改和处理，确保施工质量达到要求。

4.施工结束后，进行验收工作，确保闸阀井的质量符合设计要求。

五、安全措施1.在施工现场设置施工警示标志，确保周围人员的安全。

2.严格执行安全操作规程，切勿使用损坏或不合格的设备和工具。

3.施工人员需要佩戴符合规定的安全防护用具，如安全帽、手套等。

4.定期进行安全教育和培训，提高施工人员的安全意识。

六、清理工作1.完工后，清理施工现场的杂物和废料。

2.清理施工设备和工具，并进行维护和保养。

3.进行施工记录和总结，以便今后的参考和改进。

闸阀井施工方案闸阀井施工方案一、项目概况闸阀井是供水系统中重要的设施，用于控制水流的开闭以及调节水流量。

本施工方案旨在对闸阀井的施工过程进行详细规划和安排，确保施工的顺利进行。

二、施工准备1. 确定闸阀井的位置和尺寸，进行钻探勘察和地质勘察，了解地下情况。

2. 采购所需的施工材料和设备，如钻机、起重机、管道材料等。

3. 组织施工人员，指派相关岗位人员负责施工操作和监督。

三、施工步骤1. 地面准备：在施工现场进行清理，确保无障碍施工。

搭建施工棚和安装施工围栏，确保工地安全。

2. 掘进：根据设计要求，在地下进行开挖，制造井室。

同时进行支护工作，防止井壁坍塌。

3. 井室施工：进行井室的混凝土浇筑工作，确保井室的稳定性和强度。

4. 安装闸阀：按照设计要求，在井室中安装闸阀，并进行严密的连接和固定。

5. 测试和调试：完成闸阀的安装后，进行测试和调试，确保闸阀的开闭性能和水密性能。

6. 环境整理：整理施工现场，清理垃圾和废弃材料，恢复原有环境。

四、施工注意事项1. 施工人员必须遵守安全操作规程，佩戴相关防护装备。

2. 施工现场必须严格按照规定进行标记和设立警示标志，确保施工的安全性。

3. 施工过程中，必须严格遵守施工计划和工艺要求，确保质量合格。

4. 施工期间，必须保持与业主和相关单位的良好沟通和协调，及时解决问题。

五、施工进度计划本次闸阀井施工共计30天，具体进度计划如下：1. 前期准备和材料采购：2天；2. 地面准备：1天；3. 掘进和井室施工：15天；4. 闸阀安装：5天；5. 测试和调试：3天；6. 环境整理：2天；7. 完工验收：2天。

六、质量控制在施工过程中，严格按照标准和规范要求进行操作，并使用合格的材料和设备。

施工过程中进行关键节点的检查和质量把关，确保施工质量合格。

以上为本次闸阀井施工方案的概况和具体操作步骤。

在施工过程中，务必注意安全，确保施工质量，按照规定完成施工任务。

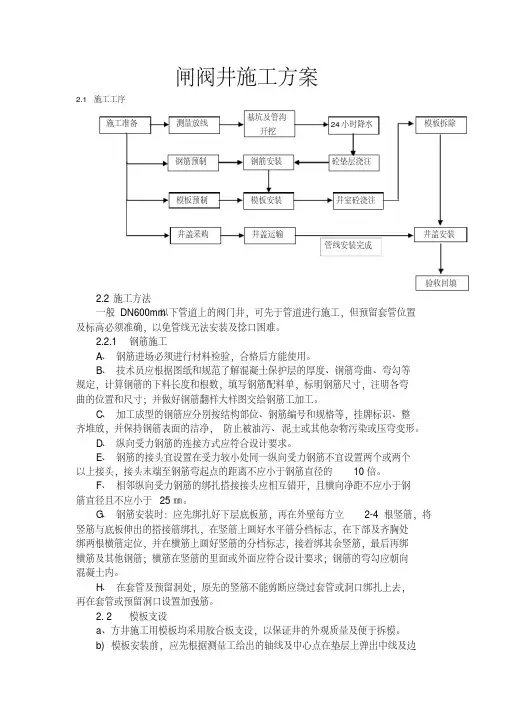

闸阀井施工方案2.1 施工工序2.2施工方法一般DN600mm 以下管道上的阀门井，可先于管道进行施工，但预留套管位置及标高必须准确，以免管线无法安装及捻口困难。

2.2.1 钢筋施工A 、钢筋进场必须进行材料检验，合格后方能使用。

B 、技术员应根据图纸和规范了解混凝土保护层的厚度、钢筋弯曲、弯勾等规定，计算钢筋的下料长度和根数，填写钢筋配料单，标明钢筋尺寸，注明各弯曲的位置和尺寸；并做好钢筋翻样大样图交给钢筋工加工。

C 、加工成型的钢筋应分别按结构部位、钢筋编号和规格等，挂牌标识、整齐堆放，并保持钢筋表面的洁净，防止被油污、泥土或其他杂物污染或压弯变形。

D 、纵向受力钢筋的连接方式应符合设计要求。

E 、钢筋的接头宜设置在受力较小处同一纵向受力钢筋不宜设置两个或两个以上接头，接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

F 、相邻纵向受力钢筋的绑扎搭接接头应相互错开，且横向净距不应小于钢筋直径且不应小于25㎜。

G 、钢筋安装时：应先绑扎好下层底板筋，再在外壁每方立2-4根竖筋，将竖筋与底板伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋的分档标志，接着绑其余竖筋，最后再绑横筋及其他钢筋；横筋在竖筋的里面或外面应符合设计要求；钢筋的弯勾应朝向混凝土内。

H 、在套管及预留洞处，原先的竖筋不能剪断应绕过套管或洞口绑扎上去，再在套管或预留洞口设置加强筋。

2. 2 模板支设a 、方井施工用模板均采用胶合板支设，以保证井的外观质量及便于拆模。

b) 模板安装前，应先根据测量工给出的轴线及中心点在垫层上弹出中线及边井盖采购井盖运输管线安装完成施工准备基坑及管沟开挖测量放线钢筋安装模板安装砼垫层浇注钢筋预制模板预制井室砼浇注模板拆除井盖安装24小时降水验收回填线按位置安装准确。

c)模板制作时，应先根据井室的尺寸下料加工成形，模板内侧应光滑平整。

d)模板制作好后，应在模板上弹出400mm×400mm对拉杆螺栓的轴线，在轴线交叉的位置钻好眼，便于安装对拉杆螺栓。

精心整理阀门井施工方法一、土方开挖区外。

二、井底板混凝土施工方案1、砼拌和(1)理。

(2)和机规定容量的90%外加剂溶液可按重量折算成体积。

(3)的含水率应控制在6cYo土中的用水量。

(4)法进行人工拌制。

现场拌制时要严格按配合比进行配置(5)数值。

2、砼的浇筑和振捣(1) T(2)(3)的不合格混凝土一定消除。

(4)(5)、施工缝的办理应切合以下要求水。

②、混凝十强度到 2.5~1pa2-3cm土减少 0.03-0.05 。

③、新老联合面的混凝十应仔细捣实。

(6)3cm插入式1.5混凝土无显着下bL m(7)1/2(8)应辅以人 T(9)3、保养和表而保护(1)1218 小时内开f 刮对硅酸盐水泥和一般硅酸盐水泥为14在 T 28准。

SDJ207-824、砼质量检查(1)(2)283发现缺点实时修理。

三、砖砌井墙1a Tb T 期最优组合。

将技术先进、施工方便、经济合理的施工组织方案申报给发包方和监理c预埋件的定制单。

de2砌砖工程的砖块为 75 53*115*240 毫洁。

砌筑前提交样品报请监理赞同后方可使用。

砼、钢筋砼、钢筋、水泥、砂石料及门窗、各样贴面、犀面防水隔热等资料均要切合国家和部颁标准并经监壬早赞同才能使用。

资料进场前有牛产厂家供给的合格证书。

3砖砌体M7.50 水泥沙浆或 10段砖墙底部标高切合设计要求。

依据设定的轴线及图纸上标明的墙门油口地点线。

砖5把砌筑偏差消灭在操作过程中。

砌砌体起码保养 52先用拉小于 7 5上下灰饼之间抹上宽约 5三、井盖12时间许多于14 1.2Mpa 时方可上人进行其余施工作业。

四、质量保证举措过查收署名后方可进行下道工序。

员。

块。

闸阀井施工方案目录1. 概述1.1 工程背景1.2 施工目的1.3 工程范围2. 施工准备2.1 安全措施2.2 材料准备2.3 设备调试3. 施工步骤3.1 地面准备3.2 井施工3.3 阀门安装4. 施工要点4.1 井深控制4.2 阀门密封4.3 施工质量检查概述工程背景闸阀井施工是油田开发中的重要环节，是保证油气生产顺利进行的关键步骤。

通过井施工和阀门安装，实现油气的控制和运输。

施工目的闸阀井施工的主要目的是确保井口设施完好，阀门密封良好，减少泄漏风险，保障油田生产安全。

工程范围此次施工主要涉及井口设施的安装和阀门的调试工作，涵盖井深控制、阀门密封和施工质量检查等内容。

施工准备安全措施施工前需严格遵守安全规定，确保工作人员穿着符合要求的个人防护装备，并对施工区域进行周边安全检查。

材料准备准备好所需的井口设施和阀门配件，确保材料的质量符合标准，以保证施工顺利进行。

设备调试施工前对所需施工设备进行调试和检查，保证设备正常运转，以提高施工效率。

施工步骤地面准备首先对施工区域进行清理和整理，确保井口周围环境整洁，为后续施工提供良好的工作条件。

井施工根据设计要求进行井施工工作，包括钻井、埋管和压裂等步骤，确保井口设施的完好和稳定。

阀门安装完成井口设施的安装后，进行闸阀的安装和调试，确保阀门的密封性能符合要求，以保障油田生产的顺利进行。

施工要点井深控制在井施工过程中要严格控制井深，确保井口设施的安装位置准确，以避免施工误差导致设备故障。

阀门密封在阀门安装过程中要注意阀门的密封性能，确保阀门关闭时能够有效阻止液体或气体泄漏，提高安全性。

施工质量检查完成施工后进行质量检查，对井口设施和阀门进行全面检测，确保施工质量符合要求，避免后续问题发生。

混凝土阀门井施工方案本工程新建 5座分流阀门井，尺寸：2m×2m×2.4m, 4.4m×4.6m×2.4m，或2.3m×2m×2.8m均采用钢筋混凝土井室，砼材料采用C30、S6，人孔采用钢筋混凝土盖板，阀门井下阀门设砖支墩支撑。

1.1施工前准备施工前按设计要求放样，放出井位中心点和浇筑位置，并复核基础面高程、平面尺寸是否符合要求。

1.2钢筋工程（1）进场钢筋符合设计和规范要求。

用于工程的钢筋无节疤，不弯曲和没有其它破损。

钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。

堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。

（2）保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。

（3）钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品。

绑扎钢筋的金属丝为20~22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。

（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。

严格按施工规范的相关规定进行钢筋的切割、冷弯。

（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。

（6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。

加工钢筋的允许误差见下表。

钢筋加工1.3模板工程（1）模板采用轻型组合钢模板，采用厂家订购。

在混凝土振捣时，模板缝必须达到不漏浆的要求，模板接缝处加设海绵条，海绵条与模板内表面平齐。

紧固采用φ48钢管扣件，钢筋混凝土井壁采用对拉螺栓，钢管扣件支撑。

（2）根据图纸所示永久工程的真实形状和尺寸测量放样。

模板安装做到位置正确、支撑稳定，有足够的支柱撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。

立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。

闸阀井工程施工方案一、工程概述闸阀井工程是指在管道系统中设置闸阀并进行维护和管理的工程。

闸阀井通常位于管道的关键位置，用于控制管道的流量和压力。

闸阀井的施工需要考虑到施工工艺、材料选择、施工计划等多个方面。

二、施工准备工作2.1 工程测量与设计在施工前，需要对工程区域进行测量，并制定详细的设计方案。

工程测量需要包括周围地形、地下管道、井口尺寸等方面的测量数据，以便进行后续的施工安排。

2.2 施工材料准备根据设计方案，准备好所需的施工材料，包括闸阀、管道连接件、防护材料等。

材料的选择应符合相关的标准和规范，以确保施工的质量和安全。

2.3 施工机械设备准备根据施工方案，准备好所需的机械设备，包括挖掘机、起重机、搅拌机等。

机械设备的选择应根据工程的规模和要求进行，以提高施工的效率。

2.4 施工人员和安全措施组织合适的施工人员，并确保每个人员都具备相应的证书和技能。

在施工过程中，应采取必要的安全措施，如佩戴安全帽、防护手套等，确保施工过程的安全。

三、施工工艺3.1 井口开挖根据设计方案，确定井口的位置和尺寸，然后进行开挖。

开挖的深度和直径应符合设计要求，开挖过程中要注意避免影响周围地下管线和地质情况。

3.2 井壁加固开挖完成后，对井壁进行加固处理。

可以使用混凝土浇筑或钢板围护等方式加固井壁，以保证井口的稳定性。

3.3 闸阀安装根据设计方案，将闸阀安装到井内，并进行连接和固定。

安装过程中要注意闸阀的位置和方向，确保其正常使用和维护。

3.4 管道连接将管道连接到闸阀上，并进行焊接或螺纹连接。

连接过程中要注意操作规范，确保连接的质量和安全。

3.5 试压和调试完成管道连接后，进行试压和调试。

试压过程中要注意压力的控制，确保管道的密封性和稳定性。

调试过程中要确保闸阀的操作正常，能够实现流量和压力的调节。

四、施工计划4.1 施工时间安排根据工程的规模和复杂程度，制定详细的施工计划。

包括井口开挖、井壁加固、闸阀安装、管道连接、试压和调试等各个施工环节的时间安排。

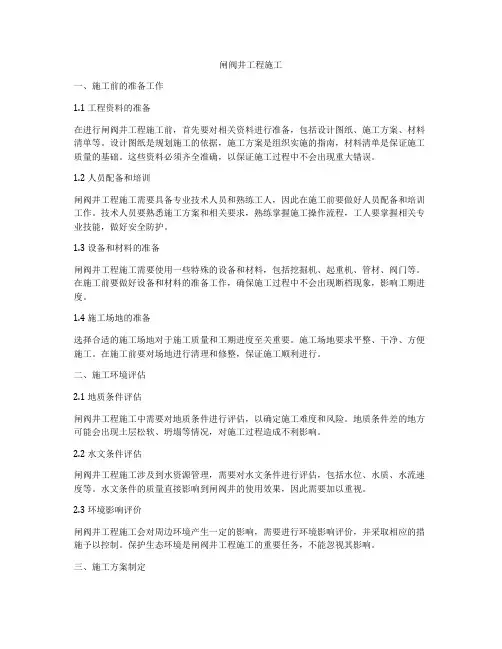

闸阀井工程施工一、施工前的准备工作1.1 工程资料的准备在进行闸阀井工程施工前，首先要对相关资料进行准备，包括设计图纸、施工方案、材料清单等。

设计图纸是规划施工的依据，施工方案是组织实施的指南，材料清单是保证施工质量的基础。

这些资料必须齐全准确，以保证施工过程中不会出现重大错误。

1.2 人员配备和培训闸阀井工程施工需要具备专业技术人员和熟练工人，因此在施工前要做好人员配备和培训工作。

技术人员要熟悉施工方案和相关要求，熟练掌握施工操作流程，工人要掌握相关专业技能，做好安全防护。

1.3 设备和材料的准备闸阀井工程施工需要使用一些特殊的设备和材料，包括挖掘机、起重机、管材、阀门等。

在施工前要做好设备和材料的准备工作，确保施工过程中不会出现断档现象，影响工期进度。

1.4 施工场地的准备选择合适的施工场地对于施工质量和工期进度至关重要。

施工场地要求平整、干净、方便施工。

在施工前要对场地进行清理和修整，保证施工顺利进行。

二、施工环境评估2.1 地质条件评估闸阀井工程施工中需要对地质条件进行评估，以确定施工难度和风险。

地质条件差的地方可能会出现土层松软、坍塌等情况，对施工过程造成不利影响。

2.2 水文条件评估闸阀井工程施工涉及到水资源管理，需要对水文条件进行评估，包括水位、水质、水流速度等。

水文条件的质量直接影响到闸阀井的使用效果，因此需要加以重视。

2.3 环境影响评价闸阀井工程施工会对周边环境产生一定的影响，需要进行环境影响评价，并采取相应的措施予以控制。

保护生态环境是闸阀井工程施工的重要任务，不能忽视其影响。

三、施工方案制定3.1 施工流程设计根据工程要求和实际情况，制定详细的施工流程，包括挖掘井坑、安装闸阀、埋设管道等具体操作步骤。

施工流程要合理科学，确保施工质量和工期进度。

3.2 施工安全方案制定施工安全是闸阀井工程施工的首要任务，要在施工方案中充分考虑到安全因素，制定详细的施工安全方案，包括施工现场安全措施、人员安全教育等。

7.闸阀井工程施工
7.1设计控制阀门采用DN100mm的铁件蝶阀，闸阀井采用C30混凝土预制管安装，井深0.8m，混凝土管内径0.8m，壁厚7cm；混凝土管下部为C30预制直径0.9m的混凝土底板，井盖采用6cm厚的钢筋混凝土板。

管道及阀门安装完成后即可进行闸阀井施工。

7.2土方开挖
为防止机械破坏管道及阀门，土方开挖采用人工开挖，人工开挖至0.8m深，开挖时将土方堆放于一侧最少0.3m以外处，将底部浮土清理干净并压实，管道底部预留6cm以上底板厚度的空隙。

7.3阀门井安装
阀门井壁管的安装，井壁管安装在底板上部，井壁管分为上下两部分，下半壁管底部预留有直径120mm以上的两个半圆孔（两个半圆孔必须在井壁管的直径线上），安装时井壁管垂直、半圆孔正对管道安装，以免将管道压扁。

然后安装上半壁管，与下半壁管垂直对齐，接缝用M10水泥砂浆勾缝。

7.3土方回填
安装完成后回填土方，回填时采用人工逐层回填并压实，注意不要将安装好的阀门井松动歪曲。

闸阀井工程施工方案一、前言闸阀井是一种用于控制流体流动的阀门，一般用于大口径液体或气体管道中。

闸阀井的施工工程需要经过详细的规划和严格的操作，以确保工程质量和安全性。

本文将详细介绍闸阀井工程的施工方案，希望能为相关工程人员提供参考。

二、工程概况1. 工程位置：本次工程位于某市的输水管道上，其中闸阀井共有3个，分布在管道的不同位置。

2. 工程内容：本次工程的主要内容包括闸阀井的建设，包括地基处理、基础施工、井体建设、设备安装、管道连接等。

3. 工程要求：本次工程的主要要求是确保闸阀井的使用寿命和安全性，要求符合国家相关标准和规范。

三、施工组织1. 组织结构：本次工程的施工组织结构包括总包方、监理单位、设计单位、施工单位等。

其中总包方负责整个工程的管理和协调，监理单位负责监督和质量检验，设计单位负责方案设计和技术支持，施工单位负责具体操作。

2. 人员配置：施工人员需要包括现场管理人员、技术人员、安全人员等。

根据施工进度和任务分配，合理配置人力资源。

3. 安全保障：施工单位需制定详细的安全保障计划，包括施工现场的安全管理、施工人员的安全培训、施工设备的安全检查等。

四、施工准备1. 设备准备：施工单位需准备好各类施工设备及工具，包括挖掘机、起重机、混凝土搅拌机、焊接设备等。

2. 材料准备：施工单位需准备好各类施工材料，包括水泥、砂石、铁材、管道材料等。

3. 动力准备：施工单位需保证施工现场有稳定的电力供应，保障施工设备的正常运行。

五、施工流程1. 地基处理：首先进行闸阀井位置的地基处理，包括挖掘、填土、夯实等工作，保证井基的平整和稳固。

2. 基础施工：在地基处理完成后，进行闸阀井基础的施工，包括混凝土浇筑、钢筋安装等工作，确保井基的承载能力和抗震性。

3. 井体建设：井基施工完成后，开始进行闸阀井体的建设，包括井壁砌筑、顶板浇筑等工作。

同时，在井体内安装闸阀设备。

4. 管道连接：闸阀井建设完成后，进行与管道的连接工作，确保管道的畅通和密封性。

闸阀井施工方案闸阀井作为水利工程中的一个重要组成部分，其施工方案必须经过周密的设计和论证，才能确保建造过程中的安全和质量。

本文将从闸阀井的基本构造、施工前的准备工作、施工流程和安全注意事项等方面，详细介绍闸阀井的施工方案。

1. 闸阀井的基本构造闸阀井是一种建筑结构，在水利工程中用于控制水位、调节水流量。

其基本构造包括：闸门、闸墩、井身和基础等几部分。

1.1 闸门闸门是闸阀井的主要组成部分，其作用是控制水位和水流量。

闸门一般采用闸梁式结构，由闸板、闸柱、闸轮、闸梁和闸座等组成。

闸门的开关通过旋转闸轮，让闸板上下移动，并通过闸柱固定在闸梁上。

1.2 闸墩闸墩是支撑闸门的结构，通常由混凝土浇筑而成。

在施工过程中，需要按照设计要求，按部就班地进行浇筑和加固。

1.3 井身井身是承载闸门、闸墩等结构的主要部分，通常由混凝土浇筑而成。

其外形通常为圆形或方形，井身内部需要进行光滑处理，以便闸门的开闭。

1.4 基础为了使闸阀井牢固地扎根在地下，需要进行基础建设。

通常采用混凝土打桩的方式进行基础设计。

2. 施工前的准备工作在开始闸阀井的施工前，需要做好以下准备工作。

2.1 施工设计施工方案的设计是一个非常复杂的过程，需要考虑到闸阀井的结构、地形、水流等因素。

设计人员需要进行周密的设计和论证，得到一套可行的施工方案。

2.2 材料准备施工过程中需要用到各种材料，包括钢筋、水泥、石子等。

这些材料需要提前准备，确保施工过程中有足够的材料供应。

2.3 施工机具准备施工机具是施工过程中不可或缺的部分，包括各种机器和工具。

需要提前准备好施工机具，确保施工过程中机械设备的畅通无阻。

2.4 施工人员施工需要一定的人员组成，需要有经验丰富的工程师、技术员和普通工人。

这些人员需要对施工的整个过程有深刻的了解，并能够根据实际情况做出相应的调整。

3. 施工流程闸阀井的施工流程包括地基处理、制作模板、钢筋绑扎、浇筑混凝土、安装闸门等几个部分。

闸阀井、泄水井（一）测量定位定位放线根据建设单位提供的坐标控制点、建筑红线点及高程控制点，由测量工放出基坑上、下口开挖线、标高控制点，并用白灰撒出开挖边线，经项目技术员、质检员验收合格后，填写好报验资料，并向总包及监理单位专业工程师报验，方可正式开挖。

定位放线采用全站仪进行坐标定位，使用经纬仪将四条边轴的控制点引到基槽上口外位置，制作控制桩。

作为施工中的控制依据。

（二）土方开挖土方开挖采用机械开挖人工开辅助，按设计图纸对基坑进行轴线、标高、几何尺寸验收，合格后进行下道工序。

1、土方开挖的方法在土方开挖前，应对地表的垃圾、花草、树木等障碍物进行清理在土方开挖工程开工前，应事先调查施工作业区有无地下管道、电力及通迅电缆等障碍物，并查明其所属单位和具体位置，在障碍物上设立明显标志，同时应通知工程师对开挖部位的实地放样成果进行复核，经工程师批准后才准进行开挖。

在土方开挖过程中，为避免超挖扰动原基，建基面预留0.2m厚保护层，土方开挖按从上而下分层分段依次进行，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡范围内形成积水。

开挖结束后，应检查纵、横断面测点的挖深值，是否满足超、欠挖标准的测点总数，并及时呈报指挥部、监理工程师，请有关部门及时验收，并做好隐蔽工程签证，方可进行下一道工序施工。

土方开挖前，应计算好土方的填、弃量，挖出将来用于回填的土方应妥善安排堆放位置，离管槽边不少于2m。

余土要及时外运至业主指定的堆放场堆放。

如果工程师确认施工详图所规定的开挖高程的基础仍不理想，则必须继续开挖到工程师认定的新开挖线。

（三）混凝土垫层基坑检验认可后，恢复管沟中轴线，定出墙身位置，即可进行垫层施工。

施工用强制式搅拌机搅拌，并严格按配合比进行计量，浇筑时必须振捣密实。

两次浇筑的接缝处，应保持粗糙干净，不得有堆落、松散的碎石等杂物。

垫层垫层浇筑完毕并硬化后方可进行基础的浇筑，在保证基础厚度和宽度的情况下基础外围采用料石圈定。

闸阀井(混凝土)施工方案一、前言闸阀井在水利工程中扮演着重要的角色，它作为水闸的关键组成部分，承担着控制水位和水流的功能。

本文将介绍闸阀井混凝土施工方案的具体内容，包括施工准备、施工过程和验收标准等。

二、施工准备1.设计方案确认：在开始施工前，需要仔细审查闸阀井的设计方案，确保施工符合设计要求。

2.材料准备：准备混凝土、钢筋、模板等施工所需材料，确保质量合格。

3.施工人员培训：对参与施工的工程人员进行培训，提高他们的技术水平和安全意识。

4.施工设备准备：准备好混凝土搅拌机、起重机等必要的施工设备和工具。

三、施工过程1.基础处理：首先进行基础的处理工作，包括挖掘基坑、夯实基础等。

2.模板安装：根据设计图纸要求，安装好闸阀井的模板，保证模板的平整和稳固。

3.钢筋绑扎：在模板安装完成后，按照设计要求进行钢筋的绑扎工作，确保混凝土的强度和稳定性。

4.混凝土浇筑：在钢筋绑扎完成后，进行混凝土浇筑工作，根据浇筑的要求和工艺进行操作。

5.养护处理：混凝土浇筑完成后，进行适当的养护工作，保证混凝土的强度和耐久性。

四、验收标准1.尺寸合格：检查闸阀井的尺寸是否符合设计要求。

2.质量合格：对闸阀井的混凝土强度进行检测，确保达到设计要求。

3.外观合格：检查闸阀井的外观质量，无开裂、渗水等情况。

4.验收合格：经过检验合格后，可进行闸阀井的竣工验收，确保工程质量。

五、总结闸阀井的施工是一个复杂的过程，需要严格按照设计要求和标准进行操作，确保工程质量。

通过本文的介绍，相信读者对闸阀井混凝土施工方案有了更深入的了解，为日后的实际操作提供参考。

预制闸阀井施工方案1. 引言本文档旨在介绍预制闸阀井的施工方案，包括施工准备、施工步骤、安全防护等内容。

2. 施工准备在进行预制闸阀井施工之前，需要进行以下准备工作：•准备施工所需的材料和设备，包括混凝土、钢筋、模板、施工机械等。

•制定施工计划，包括确定施工时间、施工队伍组织、施工工期等。

•进行现场勘察和测量，确定闸阀井的位置、尺寸和深度，以便合理安排施工。

3. 施工步骤3.1. 基础施工1.根据设计要求和测量结果，在施工现场进行地面标注，确定井基的外围。

2.进行机械开挖，按照设计要求挖掘井基。

注意保持井基的垂直度和平整度。

3.在井基底部设置垫层，一般采用砂石垫层。

并进行压实，确保地基的稳固性。

4.按照设计要求设置井基钢筋骨架，并进行焊接和固定。

注意钢筋的位置和间距。

5.搭建好井基模板，并进行检查和调整，确保模板的稳固性和井壁的垂直度。

6.进行混凝土浇筑，采用泵送或倒灌的方式，确保混凝土充实和均匀。

7.在混凝土浇筑后的适当时机，进行井口的养护，保持湿润，防止开裂。

3.2. 闸阀井构件制作与安装1.根据设计要求和测量结果，制作闸阀井的构件，包括顶板、墙板、底板和井盖。

2.进行构件的安装，先安装顶板，然后安装墙板，最后安装底板。

注意构件的连接和固定。

3.安装井盖，根据设计要求进行固定，确保井盖的稳固和密封性。

4.检查构件的安装质量，确保井体结构的完整和稳定。

3.3. 其他施工工作1.进行闸阀井的附属设施安装，包括进出水管道、电缆穿墙孔洞等。

注意设施的连接和密封。

2.进行闸阀井的防水处理，包括涂刷防水涂料、安装防水胶带等。

3.进行闸阀井的地面修复，包括回填土、铺设草坪等。

4. 安全防护措施在预制闸阀井施工过程中，必须严格遵守以下安全防护措施：•所有参与施工人员必须佩戴符合标准的安全帽、防护服和安全鞋，并进行安全培训。

•施工现场必须设置明显的警示标志和防护栏，划定安全区域。

•施工现场必须配备消防器材，并设置消防通道，保证施工现场的消防安全。

闸阀井施工方案闸阀井施工方案一、施工准备1. 确定闸阀井的位置和尺寸，并制定施工图纸。

2. 根据井口尺寸和深度，选择适当的施工机械和设备。

3. 调查地下管道的情况，确保闸阀井的施工不会影响周围管道的正常运行。

4. 准备施工所需的材料和工具，包括混凝土、钢筋、水泥、管件等。

二、施工步骤1. 清理施工现场，确保井口周围的地面平整无障碍物。

2. 按照施工图纸的位置和尺寸，在井口周围挖掘井槽，井槽的深度应足够放置闸阀井的底板和墙体。

3. 在井槽底部铺设一层混凝土，并用水泥砂浆将其固定。

4. 在底板上架设钢筋网，钢筋之间的距离应符合设计要求。

5. 搭建闸阀井的墙体，使用砖块、水泥砂浆等材料将其固定。

6. 在墙体上预留门洞和通气孔，并在施工完成后进行封堵。

7. 安装闸阀井的座圈，确保其与墙体之间无缝隙并牢固稳定。

8. 进行焊接工作，将闸阀井的各个部件连接起来，确保其密封性和稳定性。

9. 进行测试，使用适当的压力进行漏水测试和强度测试，确保闸阀井的质量符合要求。

10. 完成施工后，进行清理工作，清理井槽内的杂物和垃圾，并保持周围环境整洁。

三、施工安全注意事项1. 在施工过程中，严格按照安全操作规程进行，做好施工安全防护工作。

2. 防止挖掘机械操作时对地下管道造成破坏，可在操作前进行地下管道定位。

3. 施工现场周围进行围挡，确保施工现场的安全。

4. 进行高空作业时，严禁乱丢工具和材料，严禁人员站在物体上方作业。

5. 在施工现场使用机械设备时，要做到操作规范、设备良好状态、安全可靠。

6. 施工现场要严格封闭，禁止无关人员进入。

通过以上施工方案，可以保证闸阀井的施工质量和工期的合理控制，确保工程进度的顺利进行。

同时，要重视施工安全，做好各项安全措施，确保工人和施工现场的安全。

阀门井施工方法一、土方开挖区外。

混凝土施工方案1、砼拌和(1)(2)90%外加剂溶液可按重量折算成体积。

(3)的含水率应控制在6cYo土中的用水量。

(4)法进行人工拌制。

现场拌制时要严格按配合比进行配置(5)数值。

(1)T(2)(3)的不合格混凝土必须清除。

(4)(5)、施工缝的处理应符合下列要求水。

②、混凝十强度到2.5~1pa2-3cm土减少0.03-0.05。

③、新老结合面的混凝十应细致捣实。

(6)3cm插入式1.5混凝土无显着下bL m(7)1/2(8)应辅以人T(9)3、养护和表而保护(1)1218小时内开f刮对硅酸盐水泥和普通硅酸盐水泥为在T28准。

SDJ207-824、砼质量检查(1)(2)283Tb T期最优组合。

将技术先进、施工方便、经济合理的施工组织方案申报给发包方和监理c预埋件的定制单。

砌砖工程的砖块为7553*115*240洁。

砌筑前提交样品报请监理批准后方可使用。

砼、钢筋砼、钢筋、水泥、砂石料及门窗、各种贴面、犀面防水隔热等材料均要符合国家和部颁标准并经监壬早同意才能使用。

材料进场前有牛产厂家提供的合格证书。

3砖砌体M7.50水泥砂浆或10段砖墙底部标高符合设计要求。

根据设定的轴线及图纸上标注的墙门油口位置线。

砖5把砌筑误差消灭在操作过程中。

砌砌体至少养护52先用拉75三、井盖12时间不少于14 1.2Mpa时方可上人进行其它施工作业。

四、质量保证措施员。
