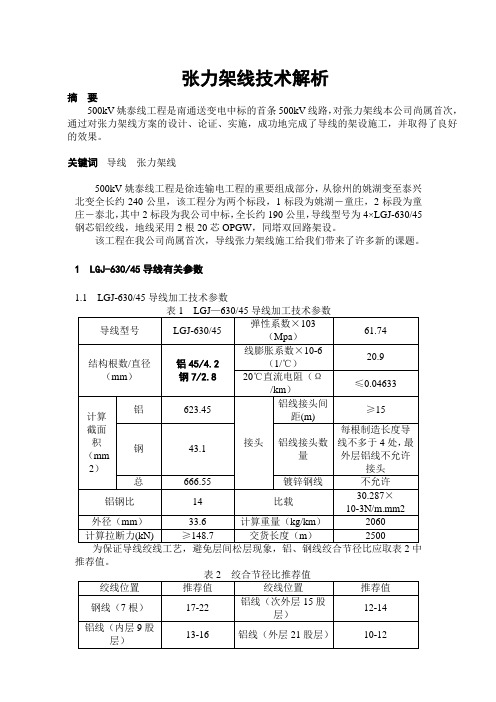

张力架线技术解析摘要500kV姚泰线工程是南通送变电中标的首条500kV线路，对张力架线本公司尚属首次，通过对张力架线方案的设计、论证、实施，成功地完成了导线的架设施工，并取得了良好的效果。
关键词导线张力架线500kV姚泰线工程是徐连输电工程的重要组成部分，从徐州的姚湖变至泰兴北变全长约240公里，该工程分为两个标段，1标段为姚湖－童庄，2标段为童庄－泰北，其中2标段为我公司中标，全长约190公里，导线型号为4×LGJ-630/45钢芯铝绞线，地线采用2根20芯OPGW，同塔双回路架设。
该工程在我公司尚属首次，导线张力架线施工给我们带来了许多新的课题。
1 LGJ-630/45导线有关参数1.1 LGJ-630/45导线加工技术参数表1 LGJ—630/45导线加工技术参数推荐值。
1.2 导线放紧线有关技术参数1.2.1 根据本工程各塔位导线悬点高度、档距，考虑线路中跨越物影响，通过计算，得出导线张力放线过程中的主要控制参数如表3。
2 导线放线工艺2.1 直线管压接方式本工程LGJ-630/45导线接续管为JYD-630/45，有关技术参数如表5。
mm铝钢比大等特点，放线过程中防止导线“蛇曲”及压接管弯曲成为放线施工的主要控制因素，而可行、实用的压接方式是确保施工质量的前提。
直线管压接方式有两种方案可供选择，即集中压接和分散压接。
2.1.1分散压接所谓分散压接是先利用临时连接工具将导线在张力场连接，牵引导线完毕后，再进行液压连接。
2.1.1.1 临时连接工具选择临时连接工具有网套连接和短压接管连接两种方式。
a. 采用网套作为临时连接工具为避免导线的扭力造成网套中部断折而不应采用双头网套，需用两根单头网套，中间连接一个旋转连接器，作为放线临时连接设备，放线到位后用链条葫芦将网套两侧导线收紧，将网套中间部分断掉，压接永久压接管。
b. 采用短压接管作为临时连接工具设计放线专用短压接管作为连接工具，外部装保护套或不装保护套，放线到位后锯断，压接永久压接管。
接触网设计阶段BIM应用参数化快速建模接触网设备是由支柱基础、支柱、腕臂、定位装置、接触线、承力索、吊弦、附加导线等构成。
接触网设备零部件众多，空间结构复杂，涉及电气、结构、机械等多个领域，需要一种参数化快速建模的方式，实现腕臂的装配设计和线路布置。
零部件三维族库根据《电气化铁路接触零部件(TBT2075-2010)》标准，对腕臂支撑装置、定位装置、补偿装置、接触悬挂等涉及到的零部件，根据功能及型号进行建模，建立零部件三维族库。
对于工程实际中运用到的非标零部件或新设备，要及时在族库中增加，保证族库零部件模型的完整。
目前，只有Powerrailoverheadline接触网专用软件，因此，在选择某一软件平台后，用户要建立自己的三维族库，并随着接触网新工艺、新设备的出现，及时完善三维族库。
腕臂计算及可视化装配零部件三维族库建立以后，调取族库模型，对接触网腕臂支撑装置进行可视化装配，形成接触网腕臂装配库，包括下锚柱、中间柱、转换柱、中心柱等腕臂装配类型。
在Autodesk等平台中，开发二次插件，实现腕臂理论计算，根据设计要求的侧面限界、外轨超高等，生成腕臂管及相关部件的理论长度，并实现腕臂的可视化、参数化装配。
在腕臂可视化装配过程中，将腕臂零部件的几何信息和非几何信息等设计期属性数据补充完整，例如，定位点导高、拉出值，腕臂零部件的长度、尺寸、名称、材质等。
接触网模型线路布置将生成的腕臂装配以及支柱、支柱基础、接触线、承力索、附加导线等模型按照设计规则，布置到路基、桥梁、隧道、站场等站前专业的模型上。
碰撞检查将生成的BIM和其他专业模型进行碰撞检查，达到设计协同的目的。
硬碰撞检查，对接触网基础、支柱等与路基、桥梁、隧道、声屏障专业进行“差、错、漏、碰”检查，生成检查报告，对设计错误或者设计冲突的及时修改，减少设计变更的发生;软碰撞检查，检查接触网线路的绝缘距离是否符合要求，尤其是在上跨接触网的大桥、电力线路等绝缘薄弱位置。

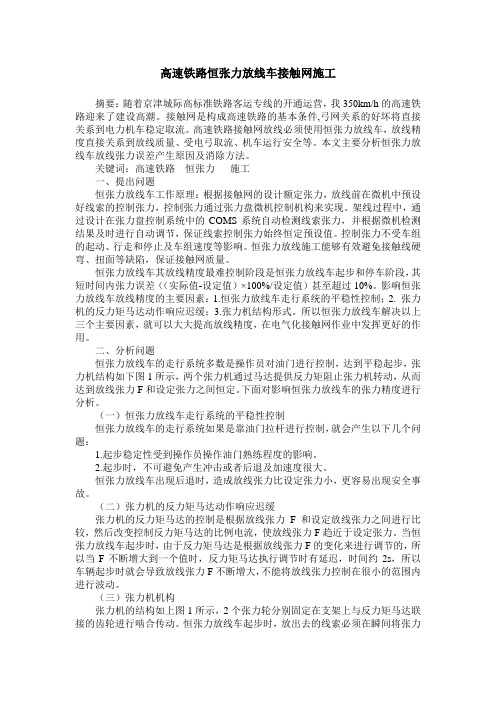

高速铁路恒张力放线车接触网施工摘要：随着京津城际高标准铁路客运专线的开通运营，我350km/h的高速铁路迎来了建设高潮。
