Hm76主板安装ahci sata驱动

AHCI驱动下载与安装一、准备驱动1、关于AHCI基础知识，请参考《AHCI模式的驱动下载、安装及蓝屏问题综合》一文。

2、安装AHCI驱动之前，请先确认桌面上、系统盘没有重要的东西需要备份，因为如果安装失败可能导致系统无法启动，除非你有第二系统或应对修复方法。

3、准备AHCI驱动：A、对于台式机用户，主板的驱动光盘中一般都有这个东西，笔记本用户就不一定了，留意一下驱动盘中是否有类似Intel Matrix Storage Manager Driver、Matrix Storag、SATA Driver、AHCI字样的驱动软件。

B、如没有随机驱动盘就只能自己到官网找了，一定要注意该AHCI驱动的支持的Windows 或Linux操作系统版本。

C、实际上AHCI驱动的通用性很强，只需要按照芯片组（AMD、INTEL、NV...，具体可在笔记本或主板说明书里查看）到网上都能找到，可以查看驱动包中的类似iaAHCI.inf文件中，AHCI驱动下载一文中也有ThinkPad Intel(R) Matrix Storage Manager Driver（Win2k_XP）驱动，不过该驱动是2006年的，适合一些老主板：iaStor_ICH7DH = "Intel(R) 82801GR/GH SATA RAID Controller (DesktopICH7R/DH)"iaAHCI_ICH7R = "Intel(R) 82801GR/GH SATA AHCI Controller (DesktopICH7R/DH)"iaAHCI_ICH7M = "Intel(R) 82801GBM SATA AHCI Controller (Mobile ICH7M)"iaStor_ICH6R = "Intel(R) 82801FR SATA RAID Controller (Desktop ICH6R)"iaAHCI_ICH6R = "Intel(R) 82801FR SATA AHCI Controller (Desktop ICH6R)"iaAHCI_ICH6M = "Intel(R) 82801FBM SATA AHCI Controller (Mobile ICH6M)"iaStor_ICH5R = "Intel(R) 82801ER SATA RAID Controller (Desktop ICH5R)"iaStor_ICH5RHR = "Intel(R) 6300ESB SATA RAID Controller"虽然很多同类型AHCI驱动可以通用的，一方面使用通用驱动会面临着AHCI设备编号的确定问题（感觉总是跟设备管理器里显示的ATA设备编号是加1连号，网上说的设备管理器显示AHCI设备号，那是装好之后才有的，无参考意义，所以只能从官方驱动（*.inf和*.oem）结合本机设备管理器或其它渠道获取），另一方面版本不同支持情况也不同，一次装错了可能系统就不能启动了。

AHCI模式的驱动下载、安装及蓝屏问题综合一、AHCI是什么AHCI，全称为Serial ATA Advanced Host Controller Interface（串行ATA高级主控接口），是在Intel主导下多家公司联合研发的接口标准，包括Intel、AMD、戴尔、Marvell、迈拓、微软、Red Hat、希捷等著名企业。

AHCI描述了一种PCI类设备，它的主要作用是在系统内存和串行ATA设备之间扮演一种接口的角色，而且在不同的操作系统和硬件中是通用的。

在AHCI 1.0规范中，Intel引入了NCQ（Native Command Queue）功能和热插拔技术。

支持NCQ 技术的硬盘在接到读写指令后，会根据指令对访问地址进行重新排序，减少了读取时间，使数据传输更为高效，同时也有效地延长了硬盘的使用寿命。

AHCI技术需要硬盘和主板两方面的支持才可以实现。

AHCI通过包含一个PCI BAR（基址寄存器），来实现Native(原生)SATA功能。

由于AHCI统一接口的研发成功，使得支持串行ATA产品的开发工作大为简化，操作系统和设备制造商省去了单独开发接口的工作，取而代之的是直接在统一接口上进行操作，可以实现包括NCQ（Native Command Queuing）在内的诸多功能。

Intel的AHCI 1.0规范首次引入的NCQ（Native Command Qu），它的应用能够大幅度减少硬盘无用的寻道次数和数据查找时间，这样就能显著增强多任务情况下硬盘的性能。

所以，如果AHCI能开就开。

二、AHCI的适用对象从上文我们知道AHCI是针对串行ATA设备的，硬盘而言就是SATA硬盘且要支持NCQ，所以对于早期的IDE硬盘来说，AHCI是不起作用的。

除了要硬盘支持之外，还需要主板对RAID或AHCI的支持，这跟芯片组的关系很大，我们可以通过BIOS里头的SATA工作模式选项里查看到。

此外，就需要软件驱动的支持，在Windows XP上是需要额外安装SATA驱动，Windows VISTA及Windows 7上已经自带SATA驱动。

华擎主板AHCI选项的说明
目前华擎主板一般默认在BIOS中开启AHCI选项，需要注意的是在使用Ghost系统时，由于Ghost版本问题，往往会遇到开机蓝屏现象，这是由于Ghost系统不带AHCI驱动而导致的，希望大家知悉。

另外给大家简单介绍一下IDE模式和AHCI模式的差异：
IDE模式：此模式会将SATA口映射为老式的IDE接口，这个模式下对机械硬盘的支持最好，除非系统盘本身故障，否则在系统安装环节一般不会出现问题。

但若使用SATA 3接口SSD（固态硬盘）的话则会限制性能发挥。

（仅能达到SATA 2接口的速度，220MB/s左右。

）AHCI模式：字面意义是开启SATA原生支持，此模式对SSD（固态硬盘）的支持最好，SATA 3接口SSD可以完全发挥所有性能（读写500MB/s以上），Win7下的Trim技术也可以发挥作用。

但使用机械硬盘时性能反而会受到一些影响，主要表现为卡顿。

结论：使用Ghost系统时最好使用IDE模式，使用固态硬盘最好开启AHCI模式并使用安装版操作系统。

PS: Ghost系统均为盗版！
更改AHCI/IDE模式方法图解：
图一：高级（Advanced）选项卡下存储选项（Storage Configuration）。

图二：SATA接口模式选择，默认为AHCI开启，靠上红框为芯片组原生SATA接口，靠下红框为主板第三方（此处为ASMedia）芯片提供的SATA接口。

图三：选项细节。

intel主板ahci和raid安装方法我们知道，在使用Intel芯片组的主板上，如果要打开SATA硬盘的NCQ功能或组建RAID 磁盘阵列，都必须在安装Windows XP（以下简称XP）操作系统时，按F6键从软驱中加载相应的SATA AHCI和SATA RAID Controller驱动程序。

对已经淘汰了软驱的朋友来说，该如何解决这个看似简单却很烦人的问题呢？一、如何开启SATA硬盘的NCQ功能首先我们来看看在Intel芯片组主板上打开SATA硬盘的NCQ（Native Command Queuing，原生命令队列）功能的过程（硬盘本身必须支持NCQ功能）。

步骤1：进入主板BIOS中的“Integrated Peripherals”设置界面，把“SATA Mode”选项设定为“AHCI”（不同品牌主板对选项的描述可能有所不同）。

步骤2：在开始安装XP系统时，按F6键从软驱中加载并安装相应的SATA AHCI Controller驱动程序。

步骤3：XP安装完成后，进入系统并安装Intel芯片组的应用程序Matrix Storage Manager，并由该程序自动打开NCQ功能。

注意，如果因为没有软驱而忽略SATA AHCI Controller驱动程序的安装，系统安装程序将无法找到SATA硬盘，必须把SATA硬盘设置为IDE模式才能完成系统安装。

另外，目前很多主板BIOS中的SATA Mode选项的默认设置都是IDE模式，不少经验不足的朋友都是在该模式下安装了XP。

此时如果直接在BIOS中把SATA Mode由IDE改成AHCI模式，在XP启动时则会因为没有预先加载SATA AHCI Controller驱动程序出现蓝屏。

在没有软驱的情况下，有人采取了把驱动程序集成到XP安装光盘中的方法来解决，但过程比较复杂。

下面笔者结合采用975X+ICH7R芯片组的主板，介绍一个简单的、无须使用软驱的解决方法。

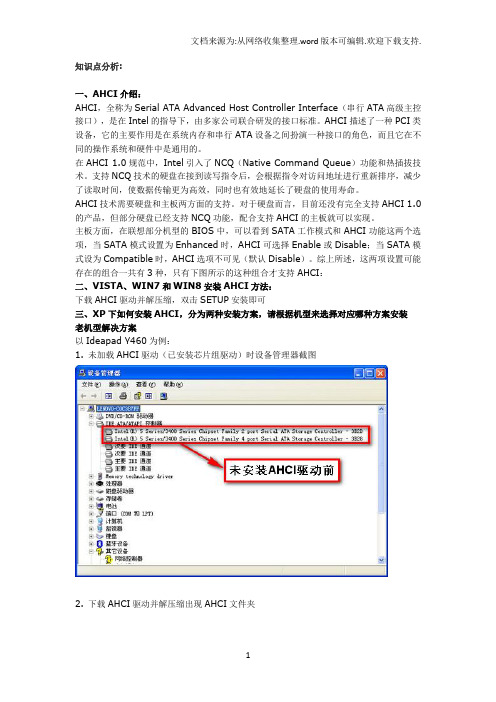

知识点分析:一、AHCI介绍：AHCI，全称为Serial ATA Advanced Host Controller Interface（串行ATA高级主控接口），是在Intel的指导下，由多家公司联合研发的接口标准。

AHCI描述了一种PCI类设备，它的主要作用是在系统内存和串行ATA设备之间扮演一种接口的角色，而且它在不同的操作系统和硬件中是通用的。

在AHCI 1.0规范中，Intel引入了NCQ（Native Command Queue）功能和热插拔技术。

支持NCQ技术的硬盘在接到读写指令后，会根据指令对访问地址进行重新排序，减少了读取时间，使数据传输更为高效，同时也有效地延长了硬盘的使用寿命。

AHCI技术需要硬盘和主板两方面的支持。

对于硬盘而言，目前还没有完全支持AHCI 1.0的产品，但部分硬盘已经支持NCQ功能，配合支持AHCI的主板就可以实现。

主板方面，在联想部分机型的BIOS中，可以看到SATA工作模式和AHCI功能这两个选项，当SATA模式设置为Enhanced时，AHCI可选择Enable或Disable；当SATA模式设为Compatible时，AHCI选项不可见（默认Disable）。

综上所述，这两项设置可能存在的组合一共有3种，只有下图所示的这种组合才支持AHCI：二、VISTA、WIN7和WIN8安装AHCI方法：下载AHCI驱动并解压缩，双击SETUP安装即可三、XP下如何安装AHCI，分为两种安装方案，请根据机型来选择对应哪种方案安装老机型解决方案以Ideapad Y460为例：1. 未加载AHCI驱动（已安装芯片组驱动）时设备管理器截图2. 下载AHCI驱动并解压缩出现AHCI文件夹3. 重新启动，修改BIOS下SATA工作模式为AHCI选项，以下修改硬盘模式方法为“AHCI”，有些则为Enabled或Disabled（不同机型BIOS中硬盘模式修改位置及方法略有差别）4. 进入系统启动完成时系统提示发现新硬件向导，点击“否，暂时不”，然后点击下一步5. 选择“从列表或指定位置安装”后点击下一步6. 指向路径：解压后的AHCI驱动根目录7. 安装成功：单击完成即可8. 出现重启提示，点击“是”重启计算机9. 下图为安装完成后设备管理器界面8系列之后（INTEL 7芯片组）1. 打开设备管理器.右击“标准双通道PCI IDE控制器”选择更新驱动。

正确打开AHCI模式的方法和AHCI（SATA）驱动程序下载（包括32位和64位）在这里给那些不会的同学，我就是用这个方法开的！！！所以给大家分享一下！！！大家都知道硬盘，尤其是固态硬盘开启之后性能很大飞跃！！！打开ahci模式（sata）的正确步骤：1、安装系统前在bios中将硬盘模式设置为ide兼容模式（别说你不会哦），然后安装系统，建议安装微软原版系统或是官方oem原版系统；因为用纯安装版的硬盘可以直接4K对齐，很方便，4K对齐对硬盘性能有很大的提升，这点尤其体现在SSD上！！2、系统安装完毕后安装对应型号的主板驱动，重启；3、重启后解压我提供的压缩包到任意位置，然后运行PREPARE文件夹中的install.cmd文件（vista以后的系统请右键以管理员身份运行），然后你会看到一个（也可能是两三个，闪得太快我没看清）黑黑的dos窗口一闪而过，然后手动重启电脑；（这里如果不行的同学请注册表开启，至HKEY_LOCAL_MACHINE\SYSTEM\ CurrentControlSet\services\msahci分支，然后在右侧窗口，双击“Start”。

然后数值3改为0，此方法百分百成功，INTER和AMD都如此）4、重启进入bios，设置硬盘模式为ahci（或sata）模式并保存退出进入系统，如能顺利进系统而不出现蓝屏，即说明安装正确，如果蓝屏就重新设置bios中硬盘为ide兼容模式，进系统后重复上一个步骤；5、如果能顺利进入系统，则不要进行任何操作，你会看到右下角任务栏那里显示正在安装硬件驱动程序，装完会提示你重启，确定之；6、重启后到设备管理器中查看，在IDE ATA/ATAPI控制器项下你会看到“标准串行模式AHCI1.0”，这即说明ahci模式已经打开，但是，还没完；7、右键那个“标准串行模式AHCI1.0”，选择更新驱动程序，选择“浏览计算机以查找驱动程序软件”，定位到第三步中解压后的文件夹，确定，你会看到“正在安装驱动程序”，成功后提示重启，确定之；8、重启后再到设备管理器中查看，在IDE ATA/ATAPI控制器项下你会看到“Intel(R) ICH9M-E/M SATA AHCI Controller”，当然，由于平台不同，前半部也可能显示为ICH7M-E/M或ICH8M-E/M，或是更高的版本，但是后面红色大号字的部分一定要出现，否则即不说明AHCI驱动正确安装。

intel主板ahci和raid安装方法我们知道，在使用Intel芯片组的主板上，如果要打开SATA硬盘的NCQ功能或组建RAID 磁盘阵列，都必须在安装Windows XP（以下简称XP）操作系统时，按F6键从软驱中加载相应的SATA AHCI和SATA RAID Controller驱动程序。

对已经淘汰了软驱的朋友来说，该如何解决这个看似简单却很烦人的问题呢？一、如何开启SATA硬盘的NCQ功能首先我们来看看在Intel芯片组主板上打开SATA硬盘的NCQ（Native Command Queuing，原生命令队列）功能的过程（硬盘本身必须支持NCQ功能）。

步骤1：进入主板BIOS中的“Integrated Peripherals”设置界面，把“SATA Mode”选项设定为“AHCI”（不同品牌主板对选项的描述可能有所不同）。

步骤2：在开始安装XP系统时，按F6键从软驱中加载并安装相应的SATA AHCI Controller驱动程序。

步骤3：XP安装完成后，进入系统并安装Intel芯片组的应用程序Matrix Storage Manager，并由该程序自动打开NCQ功能。

注意，如果因为没有软驱而忽略SATA AHCI Controller驱动程序的安装，系统安装程序将无法找到SATA硬盘，必须把SATA硬盘设置为IDE模式才能完成系统安装。

另外，目前很多主板BIOS中的SATA Mode选项的默认设置都是IDE模式，不少经验不足的朋友都是在该模式下安装了XP。

此时如果直接在BIOS中把SATA Mode由IDE改成AHCI模式，在XP启动时则会因为没有预先加载SATA AHCI Controller驱动程序出现蓝屏。

在没有软驱的情况下，有人采取了把驱动程序集成到XP安装光盘中的方法来解决，但过程比较复杂。

下面笔者结合采用975X+ICH7R芯片组的主板，介绍一个简单的、无须使用软驱的解决方法。

AHCI驱动下载与手动安装图解天缘早前写过《AHCI模式的驱动下载、安装及蓝屏问题综合》一文，但是没有对具体安装过程进行过多描述，实际上里面还有好几个重点问题没说清楚，很多新手网友，按照该文章描述很难安装成功，天缘本文就来实际图解安装示范一下，顺便补充说明几个注意点，如果您的Windows XP、Vista、Windows 7系统需要预安装或后安装SATA/RAID/AHCI驱动，相信本文对你有些帮助。

一、准备AHCI驱动1、关于AHCI基础知识，请参考《AHCI模式的驱动下载、安装及蓝屏问题综合》一文。

2、安装AHCI驱动之前，请先确认桌面上、系统盘没有重要的东西需要备份，因为如果安装失败可能导致系统无法启动，除非你有第二系统或应对修复方法。

3、准备AHCI驱动：A、对于台式机用户，主板的驱动光盘中一般都有这个东西，笔记本用户就不一定了，留意一下驱动盘中是否有类似Intel Matrix Storage Manager Driver、Matrix Storag、SATA Driver、AHCI字样的驱动软件。

B、如没有随机驱动盘就只能自己到官网找了，一定要注意该AHCI驱动的支持的Windows或Linux操作系统版本。

C、实际上AHCI驱动的通用性很强，只需要按照芯片组（AMD、INTEL、NV...，具体可在笔记本或主板说明书里查看）到网上都能找到，可以查看驱动包中的类似iaAHCI.inf文件中，AHCI驱动下载一文中也有ThinkPad Intel(R) Matrix Storage Manager Driver（Win 2k_XP）驱动，不过该驱动是2006年的，适合一些老主板：iaStor_ICH7DH = "Intel(R) 82801GR/GH SATA RAID Controller (Desktop ICH7R/DH)"iaAHCI_ICH7R = "Intel(R) 82801GR/GH SATA AHCI Controller (Desktop ICH7R/DH)"iaAHCI_ICH7M = "Intel(R) 82801GBM SATA AHCI Controller (Mobile ICH7M)"iaStor_ICH6R = "Intel(R) 82801FR SATA RAID Controller (Desktop ICH6R)"iaAHCI_ICH6R = "Intel(R) 82801FR SATA AHCI Controller (Desktop ICH6R)"iaAHCI_ICH6M = "Intel(R) 82801FBM SATA AHCI Controller (Mobile ICH6M)"iaStor_ICH5R = "Intel(R) 82801ER SATA RAID Controller (Desktop ICH5R)"iaStor_ICH5RHR = "Intel(R) 6300ESB SATA RAID Controller"虽然很多同类型AHCI驱动可以通用的，一方面使用通用驱动会面临着AHCI设备编号的确定问题（感觉总是跟设备管理器里显示的ATA 设备编号是加1连号，网上说的设备管理器显示AHCI设备号，那是装好之后才有的，无参考意义，所以只能从官方驱动（*.inf和*.oem）结合本机设备管理器或其它渠道获取），另一方面版本不同支持情况也不同，一次装错了可能系统就不能启动了。

封面作者：PanHongliang仅供个人学习一、准备AHCI驱动1、关于AHCI基础知识，请参考《AHCI模式的驱动下载、安装及蓝屏问题综合》一文。

2、安装AHCI驱动之前，请先确认桌面上、系统盘没有重要的东西需要备份，因为如果安装失败可能导致系统无法启动，除非你有第二系统或应对修复方法。

3、准备AHCI驱动：A、对于台式机用户，主板的驱动光盘中一般都有这个东西，笔记本用户就不一定了，留意一下驱动盘中是否有类似Intel Matrix Storage Manager Driver、Matrix Storag、SATA Driver、AHCI字样的驱动软件。

B、如没有随机驱动盘就只能自己到官网找了，一定要注意该AHCI驱动的支持的Windows 或Linux操作系统版本。

C、实际上AHCI驱动的通用性很强，只需要按照芯片组（AMD、INTEL、NV...，具体可在笔记本或主板说明书里查看）到网上都能找到，可以查看驱动包中的类似iaAHCI.inf文件中，AHCI驱动下载一文中也有ThinkPad Intel(R) Matrix Storage Manager Driver（Win 2k_XP）驱动，不过该驱动是2006年的，适合一些老主板：iaStor_ICH7DH = "Intel(R) 82801GR/GH SATA RAID Controller (Desktop ICH7R/DH)"iaAHCI_ICH7R = "Intel(R) 82801GR/GH SATA AHCI Controller (Desktop ICH7R/DH)"iaAHCI_ICH7M = "Intel(R) 82801GBM SATA AHCI Controller (Mobile ICH7M)"iaStor_ICH6R = "Intel(R) 82801FR SATA RAID Controller (Desktop ICH6R)"iaAHCI_ICH6R = "Intel(R) 82801FR SATA AHCI Controller (Desktop ICH6R)"iaAHCI_ICH6M = "Intel(R) 82801FBM SATA AHCI Controller (Mobile ICH6M)"iaStor_ICH5R = "Intel(R) 82801ER SATA RAID Controller (Desktop ICH5R)"iaStor_ICH5RHR = "Intel(R) 6300ESB SATA RAID Controller"虽然很多同类型AHCI驱动可以通用的，一方面使用通用驱动会面临着AHCI设备编号的确定问题（感觉总是跟设备管理器里显示的ATA设备编号是加1连号，网上说的设备管理器显示AHCI设备号，那是装好之后才有的，无参考意义，所以只能从官方驱动（*.inf和*.oem）结合本机设备管理器或其它渠道获取），另一方面版本不同支持情况也不同，一次装错了可能系统就不能启动了。

随着各主板芯片组厂商陆续发布直接支持SA TA硬盘甚至SA TA RAID的芯片组，具备SA TA RAID功能的主板成为了市场热点；而且STA T硬盘的高性价比，也使很多网友舍弃IDE硬盘，直接购买和使用拥有SA TA 接口的主板；不过，新事物的出现，必竟会产生新的问题，目前对于使用SA TA主板和硬盘的用户来说，如何设置和使用好SA TA设备，成了关键问题。

首先安装硬盘数据线和电源线；SA TA硬盘与传统硬盘在接口上有很大差异，SA TA硬盘采用7针细线缆而不是大家常见的40/80针扁平硬盘线作为传输数据的通道。

细线缆的优点在于它很细，因此弯曲起来非常容易(但是对于SA TA数据线，最好不要弯春成90度，否则会影响数据传输)。

接下来用细线缆将SA TA硬盘连接到接口卡或主板上的SA TA接口上。

由于SA TA采用了点对点的连接方式，每个SA TA接口只能连接一块硬盘，因此不必像并行硬盘那样设置跳线了，系统自动会将SA TA硬盘设定为主盘。

为硬盘连接上电源线。

与数据线一样，SA TA硬盘也没有使用传统的4针的“D型”电源接口，而采用了更易于插拔的15针扁平接口，使用的电压为+12V、+5V和+3.3V，如果你的电源没有提供这种接口，则需要购买专门的支持SA TA硬盘的电源或者转换器接头。

有些SA TA硬盘提供了4针的“D型”和15针扁平两种接口，这样就可以直接使用原有的电源了。

所有这些完成之后需要再仔细检查一遍，确信准确无误之后就可以盖上机箱了。

SA TA硬盘在使用上完全兼容传统的并行硬盘，因此在驱动程序的安装使用上一般不会有什么问题。

如果你使用的操作系统是Windows9x/ME，那么只需进入BIOS，在里面的SA TA选项下简单地设置一下就可以了。

不过SA TA硬盘在安装WindowsXP时可能会出现一些问题。

由于WindowsXP无法辨认出连接在接口卡上的SA TA硬盘，所以用户必须手工安装SA TA硬盘的驱动程序。
