土的剪切试验

土的直接剪切试验报告直接剪切试验是土力学中常用的试验方法之一，用于研究土壤在剪切力作用下的变形特性和强度特性。

试验通过施加水平剪切力来破坏土体的结构，以获得土壤的剪切强度参数和剪切变形特性。

本报告将对直接剪切试验的常规步骤、试验参数和试验结果进行描述和分析。

试验目的：直接剪切试验的主要目的是确定土壤的剪切动力学性质，包括土壤的剪切强度、剪切模量和剪切变形特性等。

这些参数对土体的稳定性评估和工程设计具有重要的参考价值。

试验设备和样品准备：直接剪切试验所需的主要设备包括直接剪切仪、测力仪、千斤顶、压力计、编码器等。

试验前需要对土壤样品进行准备，包括收集样品、清洗、调整含水量和颗粒大小分布等。

试验步骤：1. 首先，将土壤样品填充到直接剪切仪的剪切箱中，并按照一定的高度和均匀程度压实。

2. 在样品上方放置刚性平板，用千斤顶施加垂直荷载使样品完全密实，并记录施加的垂直荷载值。

3. 将水平分隔板安装在样品上方，通过调节水平分隔板与样品之间的间隙来确定正应力水平，同时记录正应力值。

4. 在水平分隔板之上安装测力仪和压力计等设备，用以测量和记录剪切力和剪切位移。

5. 按照预定的速率施加剪切力，同时记录剪切力和剪切位移的值，直至土样破坏或达到所需的试验截止条件。

试验参数：在直接剪切试验中，常用的参数包括剪切强度参数、剪切模量和剪切变形特性等。

剪切强度参数包括黏聚力（cohesive force）和内摩擦角（internal friction angle）。

剪切模量反映土壤对剪切应变的抵抗程度，是衡量土体刚性和变形能力的指标。

剪切变形特性包括土壤的剪切变形曲线、剪切模量的变化规律和剪切带的发展等。

试验结果分析：根据试验数据，可以绘制剪切力-位移曲线和正应力-位移曲线，分析土体的破坏过程和强度特性。

同时，可以计算黏聚力和内摩擦角，并与其他试验数据进行比较，验证结果的合理性和可靠性。

对剪切变形特性进行分析，可以确定土壤在剪切作用下的变形特点和变形模量。

第1篇一、实验目的1. 了解土直剪实验的基本原理和方法。

2. 掌握土直剪实验的操作步骤和数据处理方法。

3. 分析土的抗剪强度及其影响因素。

二、实验原理土直剪实验是一种常用的土力学实验，用于测定土的抗剪强度和剪切变形特性。

实验原理基于土体在剪切过程中，抗剪强度与剪切应力之间的关系。

根据摩尔-库仑理论，土体的抗剪强度可以用下式表示：τ = c + σtanφ式中，τ为剪切应力；c为土的黏聚力；σ为正应力；φ为土的内摩擦角。

三、实验仪器1. 土直剪仪：用于进行土直剪实验。

2. 量筒：用于量取土样体积。

3. 天平：用于称量土样质量。

4. 保湿器：用于保持土样的水分状态。

四、实验步骤1. 准备土样：取一定量的土样，将其放入保湿器中，保持土样的水分状态。

2. 称量土样：用天平称量土样的质量，并记录。

3. 量取土样体积：将土样放入量筒中，量取土样的体积，并记录。

4. 装样：将土样装入土直剪仪的剪切盒中，注意土样要均匀分布。

5. 加载：按照实验要求，对土样进行加载，直至达到预定剪切应力。

6. 记录数据：在剪切过程中，记录剪切应力、剪切位移等数据。

7. 解除加载：达到预定剪切应力后，解除加载，观察土样的剪切破坏情况。

8. 数据处理：根据实验数据，计算土样的抗剪强度、黏聚力和内摩擦角等参数。

五、实验结果与分析1. 抗剪强度：根据实验数据，计算土样的抗剪强度。

抗剪强度是土体抵抗剪切破坏的能力，其大小反映了土体的稳定性。

2. 黏聚力：黏聚力是土体颗粒之间的粘结力，反映了土体的内聚力。

根据实验数据，计算土样的黏聚力。

3. 内摩擦角：内摩擦角是土体抵抗剪切变形的能力，反映了土体的剪切特性。

根据实验数据，计算土样的内摩擦角。

4. 影响因素分析：分析土的抗剪强度及其影响因素，如土的种类、含水量、应力状态等。

六、实验结论通过土直剪实验，可以测定土体的抗剪强度、黏聚力和内摩擦角等参数，为土体工程设计和施工提供依据。

实验结果表明，土的抗剪强度受多种因素影响，如土的种类、含水量、应力状态等。

土力学剪切实验实验报告实验报告：土力学剪切实验一、实验目的通过土力学剪切实验，研究土壤的抗剪特性，了解土壤的剪切强度和抗剪力的变化规律，为土壤工程设计提供依据。

二、实验原理三、实验材料与设备1.实验材料：土壤样本（取自实际工程现场）2.实验设备：剪切试验仪、土壤箱、荷载控制系统、位移测量系统等。

四、实验步骤1.准备土壤样本：根据实验需要，取适量土壤样本，经过筛选去除颗粒较大的土壤。

2.土壤湿度调节：根据实验需要，调节土壤湿度，使其符合实验要求。

3.土壤填充：将土壤均匀地填充到土壤箱中，并进行压实，以消除土壤内部的空隙。

4.样本制备：在土壤箱中放置剪切试验器，调节试验器的位置和尺寸，制备具有标准尺寸和形状的土壤样本。

5.施加荷载：通过荷载控制系统，向土壤样本施加垂直荷载，记录施加的荷载大小和变化情况。

6.施加剪力：通过剪切试验仪，施加水平剪力，产生土壤的剪切变形，记录剪切力的大小和变化情况。

7.测量位移：借助位移测量系统，测量土壤样本在剪切过程中的位移情况。

8.数据处理：结合实验数据，绘制荷载-位移曲线、剪切力-位移曲线等，计算土壤样本的抗剪力和剪切强度等力学参数。

五、实验结果与分析根据实验数据，绘制荷载-位移曲线和剪切力-位移曲线，得到土壤样本在不同荷载和位移条件下的抗剪特性。

根据曲线的形态，可以得出以下结论：1.荷载-位移曲线：随着施加荷载的增加，土壤样本的位移逐渐增大，但位移增大的速率逐渐减小。

2.剪切力-位移曲线：随着剪切位移的增加，剪切力也逐渐增加，并达到峰值后逐渐减小。

根据实验数据和曲线分析，可以计算土壤样本的抗剪力和剪切强度。

通过比较不同条件下的数据，可以得出土壤剪切特性的变化规律，为土壤工程设计提供依据。

六、实验总结通过土力学剪切实验，我们了解了土壤的剪切强度和抗剪力的变化规律。

实验结果可以为土壤工程设计提供重要的参数和依据，帮助工程师选择合适的土壤材料和设计合理的工程结构。

在实验过程中，我们发现实验结果可能受到土壤样本的湿度、压实度等因素的影响，因此在实际工程中，还需按照具体情况选择最适合的剪切实验方法和参数。

土的直接剪切试验一、基本原理直接剪切试验的原理是根据库伦定律，土的内摩擦力与剪切面上的法向压力成正比，将同一种土制备成几个土样，分别在不同的法向压力下，沿固定的剪切面直接施加水平剪力，得其剪坏时剪应力，即为抗剪强度τf，然后根据剪切定律确定土的抗剪强度指标φ和c。

本次试验主题词：法向应力；剪应力；抗剪强度；快剪法；慢剪法，固结快剪法。

二、仪器设备目前广泛使用杠杆式应变式直剪仪，示意图如下。

试验设备包括：试样盒（分上、下两部分，上盒固定，下盒放在钢珠上，可以在水平方向滑动）、百分表（用以量测竖直变形）、加荷框架（采用杠杆传动的加荷方法，杠杆比为1:10）、推动座、剪切容器、测力计（亦称应力环）、环刀（内径6.18cm、高20cm）、切土工具、滤纸（蜡纸）、毛玻璃板、秒表及润滑油等。

三、操作步骤1．切取土样，按照要求切取3-4个原状土样2．仪器检查。

上下盒间接触及盒内应涂抹凡士林，以减少阻力，百分表是否灵敏，插销是否失灵，钢珠是否脱落。

3．安装试样对准上下盒，插入固定销，在下盒内放入透水石一块，放入蜡纸一张，将带有土样的环刀、刃口朝上、对准盒口，将试样推入盒内，然后在试验样上放上蜡纸、透水石及盒盖，装入仪器内，加上压力，转动手轮，让其接触，拨掉插销，开始实验。

4．垂直加压。

一般垂直压力分别为0.1、0.2、0.3、0.4 MPa，若土质松软，可调整加压荷载，以免挤出。

5．水平剪切。

转动手轮，使上盒前端钢珠刚好与量力环接触。

调整量力环中的百分表读数为零。

拔出固定销，开动秒表，固结快剪和快剪法以每分钟6转匀速旋转手轮，使试样在3-5分钟内剪坏。

如量力环中百分表指针不再前进，或者显著后退，表示试样已剪坏。

若百分表读数无峰值，则剪切变形达6mm才能停止。

同时测记手轮转数n和量力环测微表读数R0。

慢剪法剪切速率应小于0.02mm/min，一般采用电动装置。

四、计算及试验误差1、根据下式计算测得剪应力式中:τ——剪应力，kPaKl——量力环率定系数，N/0.01mmR——百分表读数，0.01mmγ——剪位移，0.01mmn——手轮转数A——试样初始汤面积，cm2ΔL——手轮转一圈的位移量，0.01mm。

土的直接剪切试验报告
实验名称：土的直接剪切试验
实验目的：测定土的剪切强度参数
实验原理：
土的剪切特性是通过剪切试验来确定的。

土体在外部应力的作用下发生变形，当剪切应力达到一定值时，土体会发生剪切破坏。

剪切破坏时，一个平面上的土体向相对方向分离，这样就形成了剪切面。

根据所施加的剪切应力及破坏状态，可以计算出土的剪切强度参数。

实验步骤：
1. 准备土样：用土样罐压实制备土样，土样高度为
2.5cm，直径为6.25cm。

2. 安装试验设备：将三个试验设备水平放置并固定好，把土样放在剪力仪下方的台板上，并调整好卡紧螺丝。

3. 施加切应力：通过水平螺旋压缩机施加垂直于剪切面的压缩力，测定土样的角位移，继而在土样上施加一定大小的水平力，使土样发生剪切破坏，并测定剪切破坏时所需的剪切力。

4. 数据处理：根据测量结果计算土体的剪切强度参数和切应力角。

实验结果：
根据实验数据计算得到土的剪切强度参数和切应力角如下：
剪切强度参数：τ = F / A = 25 kPa
切应力角：φ = arctan(τ / σn) = arctan(0.5) = 26.56°
结论：
通过直接剪切试验测定得到的土的剪切强度参数为25 kPa，切应力角为26.56°。

这些数据可用于土的力学计算和工程设计。

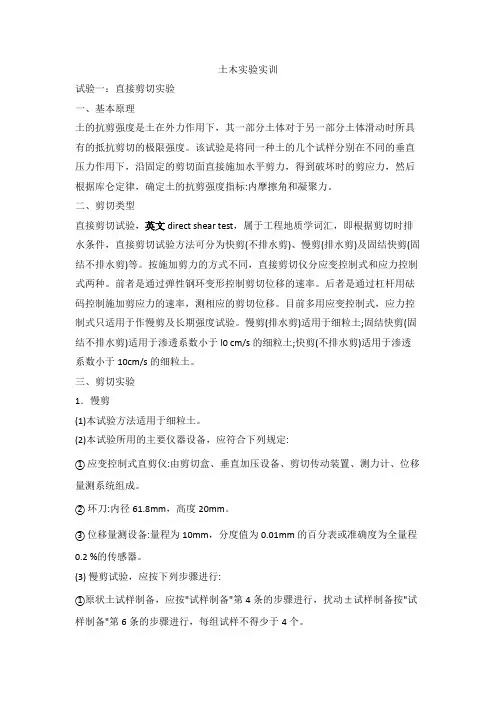

土木实验实训试验一：直接剪切实验一、基本原理土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。

该试验是将同一种土的几个试样分别在不同的垂直压力作用下，沿固定的剪切面直接施加水平剪力，得到破坏时的剪应力，然后根据库仑定律，确定土的抗剪强度指标:内摩擦角和凝聚力。

二、剪切类型直接剪切试验，英文direct shear test，属于工程地质学词汇，即根据剪切时排水条件，直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。

按施加剪力的方式不同，直接剪切仪分应变控制式和应力控制式两种。

前者是通过弹性钢环变形控制剪切位移的速率。

后者是通过杠杆用砝码控制施加剪应力的速率，测相应的剪切位移。

目前多用应变控制式，应力控制式只适用于作慢剪及长期强度试验。

慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。

三、剪切实验1．慢剪(1)本试验方法适用于细粒土。

(2)本试验所用的主要仪器设备，应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。

②环刀:内径61.8mm，高度20mm。

③位移量测设备:量程为10mm，分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。

(3) 慢剪试验，应按下列步骤进行:①原状土试样制备，应按"试样制备"第4条的步骤进行，扰动±试样制备按"试样制备"第6条的步骤进行，每组试样不得少于4 个。

②对准剪切容器上下盒，插入固定销，在下盒内放透水板和滤纸，将带有试样的环刀刃口向上，对准剪切盒口，在试样上放滤纸和透水板，将试样小心地推入剪切盒内。

注:透水板和滤纸的湿度接近试样的湿度。

③移动传动装置，使上盒前端钢珠刚好与测力计接触，依次放上传压板、加压框架，安装垂直位移和水平位移量测装置，并调至零位或测记初读数。

土的直接剪切试验报告一、试验目的本次试验的目的是通过直接剪切试验来研究土的剪切性能，了解土的强度特性，为土的工程应用提供参考数据。

二、试验背景土的剪切性能是土力学研究的重要内容之一，直接剪切试验是一种常用的试验方法。

通过施加水平力和垂直力，对土样进行直接剪切，测定土的剪切应力和剪切应变，从而得到土的剪切强度参数。

三、试验方法1. 试验样品的制备：选取代表性的土样，制备成适当的尺寸和形状。

2. 试验设备的准备：准备好直接剪切试验设备，包括剪切箱、剪切刀、测力计等。

3. 试验过程：将土样放入剪切箱内，施加水平力和垂直力，进行剪切试验。

4. 数据记录：记录剪切试验中土样的变形情况和施加的力值。

5. 数据处理：根据试验数据计算土的剪切应力、剪切应变和剪切模量等参数。

四、试验结果分析根据试验数据的处理和分析，得到土的剪切应力-剪切应变曲线，通过曲线的斜率确定土的剪切强度参数，包括内摩擦角和剪切强度参数等。

根据试验结果，可以评价土的剪切性能和强度特性，为土的工程应用提供重要参考。

五、试验结论通过本次土的直接剪切试验，得到了土的剪切应力-剪切应变曲线，确定了土的剪切强度参数，包括内摩擦角和剪切强度参数等。

根据试验结果分析，对土的剪切性能进行了评价，为土的工程应用提供了重要的参考。

试验结果可为土力学研究和土的工程设计提供数据支持。

六、试验注意事项1. 在试验中应注意土样的制备和试验过程的严谨性，避免因操作不当而影响试验结果的准确性。

2. 在试验中应注意安全，严格遵守试验操作规程，避免发生意外事故。

3. 在试验中应认真记录试验数据，确保数据的准确性和完整性，为后续的数据处理和分析提供可靠的基础。

以上为土的直接剪切试验的试验报告，通过试验的进行和结果的分析，得到了土的剪切性能和强度特性的相关数据，为土的工程应用提供了重要的参考和依据。

试验结果的准确性和可靠性对土的工程设计和施工具有重要的意义，对土的剪切性能的研究也具有一定的理论和实际价值。

土木实验实训试验一：直接剪切实验一、基本原理土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。

该试验是将同一种土的几个试样分别在不同的垂直压力作用下，沿固定的剪切面直接施加水平剪力，得到破坏时的剪应力，然后根据库仑定律，确定土的抗剪强度指标:内摩擦角和凝聚力。

二、剪切类型直接剪切试验，英文direct shear test，属于工程地质学词汇，即根据剪切时排水条件，直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。

按施加剪力的方式不同，直接剪切仪分应变控制式和应力控制式两种。

前者是通过弹性钢环变形控制剪切位移的速率。

后者是通过杠杆用砝码控制施加剪应力的速率，测相应的剪切位移。

目前多用应变控制式，应力控制式只适用于作慢剪及长期强度试验。

慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。

三、剪切实验1．慢剪(1)本试验方法适用于细粒土。

(2)本试验所用的主要仪器设备，应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。

②环刀:内径61.8mm，高度20mm。

③位移量测设备:量程为10mm，分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。

(3) 慢剪试验，应按下列步骤进行:①原状土试样制备，应按"试样制备"第4条的步骤进行，扰动±试样制备按"试样制备"第6条的步骤进行，每组试样不得少于4 个。

②对准剪切容器上下盒，插入固定销，在下盒内放透水板和滤纸，将带有试样的环刀刃口向上，对准剪切盒口，在试样上放滤纸和透水板，将试样小心地推入剪切盒内。

注:透水板和滤纸的湿度接近试样的湿度。

③移动传动装置，使上盒前端钢珠刚好与测力计接触，依次放上传压板、加压框架，安装垂直位移和水平位移量测装置，并调至零位或测记初读数。
