初三电学综合测试题

初三电学测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特2. 电阻的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特3. 电压的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特4. 电功率的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特5. 根据欧姆定律，电阻R、电压U和电流I之间的关系是（）。

A. R = U/IB. U = IRC. I = U/RD. R = I/U6. 串联电路中，总电阻与各分电阻之间的关系是（）。

A. 等于其中最小的一个B. 等于其中最大的一个C. 大于任何一个分电阻D. 等于所有分电阻之和7. 并联电路中，总电阻与各分电阻之间的关系是（）。

A. 等于其中最小的一个B. 等于其中最大的一个C. 小于任何一个分电阻D. 等于所有分电阻之和8. 家庭电路中，用电器之间的连接方式是（）。

A. 串联B. 并联C. 混联D. 无法确定9. 电能表是用来测量（）的仪器。

A. 电流B. 电压C. 电能D. 电阻10. 以下哪种现象不属于静电现象（）。

A. 衣服上的静电B. 梳子梳头发时产生的火花C. 静电复印D. 电池供电二、填空题（每题2分，共10分）1. 电能的国际单位是_______。

2. 家庭电路中，开关应该接在_______和用电器之间。

3. 电容器的充放电过程遵循_______定律。

4. 一个电阻为10欧姆的电阻器，通过它的电流为0.2安培，那么它的电压是_______伏特。

5. 电功率的计算公式是_______。

三、简答题（每题5分，共20分）1. 解释什么是串联电路和并联电路，并说明它们各自的特点。

2. 描述欧姆定律的基本内容，并给出一个应用实例。

3. 家庭电路中，为什么需要使用漏电保护器？4. 什么是电磁感应现象？请举例说明。

四、计算题（每题10分，共20分）1. 一个电阻为20欧姆的电阻器，接在12伏特的电源上，求通过电阻器的电流。

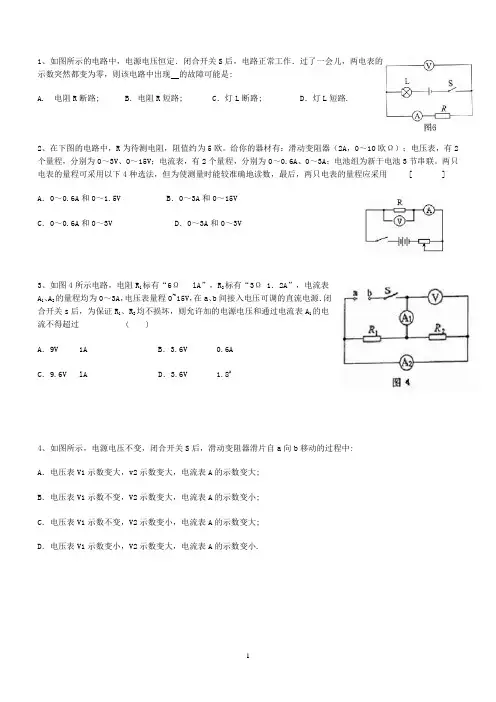

1、如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是:A. 电阻R断路; B．电阻R短路; C．灯L断路; D．灯L短路.2、在下图的电路中，R为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器（2A，0～10欧Ω）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ]A．0～0.6A和0～1.5V B．0～3A和0～15VC．0～0.6A和0～3V D．0～3A和0～3V3、如图4所示电路，电阻R1标有“6Ω lA”，R2标有“3Ω 1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过 ( )A．9V 1A B．3.6V 0.6AC．9.6V lA D．3.6V 1.8ª4、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中:A．电压表V1示数变大，v2示数变大，电流表A的示数变大;B．电压表V1示数不变，V2示数变大，电流表A的示数变小;C．电压表V1示数不变，V2示数变小，电流表A的示数变大;D．电压表V1示数变小，V2示数变大，电流表A的示数变小.5、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是:A．物体M不动时，电流表、电压表都没有示数;B．物体M不动时．电流表有示数，电压表没有示数;C．物体M向右移动时．电流表、电压表示数都增大;D．物休M向右移动时，电流表示数不变，电压表示数增大.6、为测量待测电阻Rx阻值，小敏设计了如图所示的电路，R0的阻值已知且电源电压不变，她测出Rx的阻值（填“能”或“不能”)．因为7、如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。

电学考试题初三答案及解析一、选择题1. 电流的单位是安培，用符号表示为：A. mAB. AC. μAD. kA答案：B解析：电流的国际单位制单位是安培（A），毫安（mA）和微安（μA）是它的分数单位，千安（kA）是它的倍数单位。

2. 欧姆定律的公式是：A. I = V/RB. I = R/VC. R = V/ID. V = R * I答案：A, C, D解析：欧姆定律表明电流（I）与电压（V）成正比，与电阻（R）成反比。

公式可以表示为 I = V/R，R = V/I 或 V = I * R。

二、填空题1. 家庭电路中的电压是_______伏特。

答案：220解析：中国大陆家庭电路的标准电压是220伏特。

2. 串联电路中，总电阻等于各部分电阻之_______。

答案：和解析：串联电路中，电阻是相加的，即总电阻等于各部分电阻之和。

三、计算题1. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电压。

答案：10V解析：根据欧姆定律 V = I * R，将已知数值代入公式得 V =0.5A * 20Ω = 10V。

2. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。

答案：8Ω解析：并联电路中，总电阻的倒数等于各电阻倒数之和，即 1/R总= 1/R1 + 1/R2。

代入数值得 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，所以 R总= 20Ω * 10Ω / (20Ω + 10Ω) = 8Ω。

四、简答题1. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相接，电流只有一条路径；并联电路是指电路中的元件两端分别连接，电流有多条路径。

结束语：通过本次电学考试题的练习，希望同学们能够更好地理解电学中的基本概念和公式，提高解题能力。

电学是物理学中的重要分支，掌握好电学知识对于今后的学习和生活都有很大的帮助。

希望大家能够不断探索，持续进步。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）当开关都S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，系统连续工作10h ，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W 白＝212U R R +t ＝()2220V 10Ω30Ω+×10×3600s ＝4.356×107J ＝12.1kW •h ；晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，晚上系统消耗的电能：W 晚＝Pt ′＝5kW ×12h ＝60kW •h ，该系统每天消耗的电能：W 总＝W 白+W 晚＝12.1kW •h+60kW •h ＝72.1kW •h 。

（2019·广东中考模拟）阅读短文，回答问题 伟大的发明---单靠重力工作的电灯英国伦敦设计师马丁•瑞德福和吉姆•里弗斯发明了一款实用的“重力灯”。

它靠重力发电。

在灯身上挂着一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。

发电机把下落重物产生的能量为灯供电。

这和手描式发电装置的原理一样现在，重力灯迎来了第二代﹣“重力LED 灯GL02”，其亮度相当于一个12瓦的日光灯（如图1），使用寿命可以达到200年。

“重力LED 灯G02”挂大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm ，如图2）。

以一系列的齿轮带保超重的物体安全地着陆地面。

当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。

这样就能拥有绿色、不用电池、无污染、使用“零成本、源源不断的光能。

重力LED 灯的照明时间取决于安装的高度，正常情况下，安置于18米的高度，可以维持约20分钟的照明，当然你安装高度的越高。

维持时间越长。

（1）重力灯的主要构件是直流发电机，它的工作原理是_____现象。

（2）重力灯的内部结构如图3所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。

马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。

B。

教室照明用的日光灯总是并联连接的。

C。

在金属导体中，自由电子移动方向与电流方向相同。

D。

甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。

2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。

小灯泡发生短路。

B。

小灯泡发生了断路。

C。

滑动变阻器发生了短路。

D。

滑动变阻器的滑片接触不良。

3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。

细导体的电阻小于粗导体的电阻。

B。

通过细导体的电流小于通过粗导体的电流。

C。

通过细导体的电流大于通过粗导体的电流。

D。

细导体两端电压大于粗导体两端电压。

4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。

L1的电阻可能比L2的小。

B。

L1的额定功率可能比L2的大。

C。

若将两灯并联接入电路中，L1更亮。

D。

两灯正常工作时L1要暗一些。

5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。

滑动变阻器的滑片P向上移。

B。

滑动变阻器的滑片P向下移。

C。

开关S2闭合，滑动变阻器的滑片P向下移。

D。

开关S2闭合，开关S1断开。

6.下列说法中正确的是()A。

电流做功的过程实际就是电能转化为其他形式能的过程。

B。

电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。

C。

电流所做的功跟电压和电流成正比。

D。

手电筒工作时，电池的化学能直接转化为光能。

7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。

下列说法正确的是（）A。

抽油烟机和照明灯只能同时工作。

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

初三物理总复习（12）——电学综合一、选择题（每题2分，共30分）1、在如图所示的电路中，电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ，则（）Ａ．Ｌ１两端的电压为6ＶＢ．Ｌ2两端的电压为６ＶＣ．Ｌ2两端的电压为３ＶＤ．Ｌ2两端的电压为９Ｖ2、如图所示电路中，电源电压不变，闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光。

一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表Ｖ的示数变小，电流表A的示数变大。

则产生这一现象的原因是（）Ａ．灯Ｌ１断路Ｂ．灯Ｌ２断路Ｃ．灯Ｌ１短路Ｄ．灯Ｌ２短路3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）Ａ．3Ω，15V B．6Ω，15V Ｃ．3Ω，12V Ｄ．6Ω，12V4、如图所示的电路中，当开关Ｓ闭合，甲乙两表为电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表为电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（）Ａ．２︰１Ｂ．３︰１Ｃ．２︰３Ｄ．１︰３5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（）Ａ．只闭合S1时，两只灯泡是串联的Ｂ．若先闭合S1，再闭合S2，电压表、电流表的读数均变小Ｃ．若先闭合S1，再闭合S2，电压表、电流表的读数均变大Ｄ．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大6、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是（）A.两灯相比，不亮的灯泡电阻太小了B.两灯相比，不亮的灯泡中通过的电流太小了C.两灯相比，不亮的灯泡额定功率一定大D.不亮的灯泡的灯丝断了7、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V8、规格分别为“3.8V 1.9W”和“2.5 V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断9、标有“2V，1w”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。

初三电学考试题及答案一、选择题（每题3分，共30分）1. 电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 以下哪个选项不是导体？A. 铁丝B. 铜线C. 橡胶D. 盐水答案：C3. 欧姆定律描述的是：A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流与功率的关系答案：A4. 串联电路中，总电阻与各分电阻的关系是：A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻的倒数之和D. 等于各分电阻的平方和5. 并联电路中，总电流与各支路电流的关系是：A. 等于各支路电流之和B. 等于各支路电流之积C. 等于各支路电流的倒数之和D. 等于各支路电流的平方和答案：A6. 电功率的单位是：A. 焦耳B. 瓦特C. 伏特D. 安培答案：B7. 以下哪个选项是电能的单位？A. 瓦特B. 焦耳C. 库仑D. 安培答案：B8. 家庭电路中，电灯与插座的连接方式是：A. 串联B. 并联C. 混联D. 独立答案：B9. 以下哪个选项是电磁波的传播不需要介质？B. 光波C. 无线电波D. 机械波答案：C10. 以下哪个选项是电容器的特性？A. 储存电荷B. 储存能量C. 储存电压D. 储存电流答案：A二、填空题（每题3分，共30分）1. 电荷的定向移动形成______。

答案：电流2. 电路中，电阻的单位是______。

答案：欧姆3. 家庭电路中的电压是______伏特。

答案：2204. 电流通过导体时，导体发热的现象称为______。

答案：焦耳热5. 电能表是用来测量______的仪表。

答案：电能6. 电磁铁的磁性强弱与______有关。

答案：电流大小7. 电容器的电容大小与______有关。

答案：两极板间的距离8. 电感器的电感大小与______有关。

答案：线圈的匝数9. 家庭电路中，开关应该与______串联。

答案：用电器10. 电能的单位是______。

答案：焦耳三、计算题（每题10分，共40分）1. 已知一个电阻为10欧姆，通过它的电流为2安培，求电阻两端的电压。

九年级物理(电学)综合测试卷(时间90分钟，满分100分)一、选择题(每小题只有一个选项准确，每小题2分，共24分)1．【题文】家庭中使用的电水壶，正常工作时通过的电流约为( ) A．40 A B．4 A C．400 mA D．40 mA【答案】B2．【题文】小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min内，消耗电能0．3 kW·h，这个用电器可能是( )A．空调器B．电冰箱C．电视机D．收音机【答案】A3．【题文】随着生活水平的提升，家用电器日益增多．某户实行电路旧线改造后，将保险丝的规格由10 A换成了15 A，则该线路允许同时接入用电器的功率比原来增加了( )A．2200 W B．3300 W C．1100 W D．5500 W【答案】C4．【题文】下面所示电器中，利用电流的热效应来工作的是( )A．电磁起重机B．电炉C．电风扇D．电脑【答案】B5．【题文】为了避免触电事故，下列电器安装不符合国家规定的技术要求的是( )【答案】B6．【题文】随着人们生活水平的逐步提升，家用电器的持续增多．下列关于家庭电路的说法中，准确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增增大功率用电器时，只需换上充足粗的保险丝即可【答案】C7．【题文】有一串小彩灯，每盏小彩灯的规格为“4V 0．2A”．下列表述中不准确的是( )A．若要使小彩灯在家庭电路中正常工作，应把55盏小彩灯串联起来使用B．每盏小彩灯正常工作时的电阻是20C．每盏小彩灯的额定功率是0．8 WD．小彩灯不工作时，电阻为零【答案】D8．【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用．当灯L1正常发光时，灯L2会( )A．正常发光B．比正常发光暗C．比正常发光亮D．以上三种情况均有可能【答案】A9．【题文】夏天在家里打开空调时，发现室内的灯光变暗．关于这个现象，下列说法中不准确的是(不考虑温度对电阻的影响) ( )A．进户线中的电流变大了B．线路中的热损耗变大了C．线路中的总电阻变大了D．灯两端的电压变小了【答案】C10. 【题文】如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。

初三电学综合试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 米B. 千克C. 安培D. 牛顿答案：C2. 欧姆定律表明，电流与电压的关系是（）A. 正比B. 反比C. 无关D. 有时正比，有时反比答案：A3. 电阻的大小与下列哪个因素无关？（）A. 材料B. 长度C. 温度D. 电压答案：D4. 下列哪个不是导体？（）A. 铁丝B. 铜线C. 橡胶D. 盐水5. 电路中，串联电阻的总电阻与各个电阻的关系是（）A. 等于各个电阻之和B. 等于各个电阻之积C. 等于各个电阻的倒数之和D. 等于各个电阻的平均值答案：A6. 并联电路中，总电阻与各个电阻的关系是（）A. 等于各个电阻之和B. 等于各个电阻之积C. 等于各个电阻的倒数之和D. 等于各个电阻的平均值答案：C7. 电功率的单位是（）A. 焦耳B. 瓦特C. 安培D. 伏特答案：B8. 家庭电路中，下列哪个设备是纯电阻元件？（）A. 电冰箱B. 电风扇C. 电熨斗D. 电灯答案：C9. 电能表是用来测量（）B. 电压C. 电能D. 电功率答案：C10. 以下哪个现象不是由电磁感应引起的？（）A. 发电机B. 变压器C. 电动机D. 电磁铁答案：C二、填空题（每题2分，共20分）11. 电流通过导体时，导体发热，这种现象叫做电流的____。

答案：热效应12. 家庭电路中，用电器的额定电压是____V。

答案：22013. 电容器的两个特性是____和____。

答案：储存电荷，隔直流14. 电磁波的传播不需要____。

答案：介质15. 电能表的读数单位是____。

答案：千瓦时16. 串联电路中，总电阻等于各个电阻之____。

答案：和17. 并联电路中，总电阻的倒数等于各个电阻倒数之____。

答案：和18. 电流表的内阻越____，测量误差越小。

答案：小19. 电功率的计算公式是P=____。

答案：UI20. 家庭电路中，开关应该接在火线和用电器之间，这是为了____。

初三物理电学综合试题及答案、填空题（每题2分，共32 分）1. 电流在某段电路上所做的功，等于这段电路—跟路中的—以及—的乘积，写成公式就是_。

2. 一个电熨斗，标有“ 220V 300W ，它的物理意义是。

这个电熨斗正常工作4小时，消耗电能—千瓦时，合—焦耳。

3. 照明电路的电压是—伏特。

在照明电路里，某个电灯正常发光时，通过它的电流强度是0.22 安培，此时，灯泡的电阻是_欧姆。

4. 一只标有“ 6V 3W 的小灯泡，接在4.5 伏特的电源上，它的实际功率是_瓦特。

5. 滑动变阻器的原理，是靠改变电路中_来改变，从而改变电路中的_。

6. 一个导体，电阻为20 欧姆，接在某一电源上，通过的电量为18 库仑，电流做功108 焦耳。

这电源的电压是—伏特，通过导体电流强度为—安培，这导体消耗的电功率为_瓦特。

7. 一节干电池电压是—伏特，一节蓄电池电压是伏特，照明电路电压是—伏特，对人体安全的电压8. 磁场周围的磁感线都是从磁体的—出来，回到磁体的_。

9. 在磁场中，小磁针北极所受磁场力的方向跟该点的磁场方向_。

10. 直线电流周围磁感线的方向跟—方向有关，它们之间的关系可以用_定则来判定。

11. 电磁铁的优点是：它的—有无可以由通断电流控制，它的—可以由电流的强弱来控制，它的_可以由变换电流方向来控制。

12. 在丝绸和玻璃棒摩擦的过程中，有一部分_从玻璃棒转移到丝绸上，摩擦起电的实质是_。

摩擦起电并没有_。

13. 电阻是导体—的性质，我们用—跟的比值表示导体的电阻，写成公式就是_。

14. 闭合电路的一部分导体，在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫做—。

如果电路不闭合不会产生只在导体两端产生_。

15. 家庭照明电路里的保险丝是由电阻率比较_而熔点比较一的铅锑合金做的。

选用保险丝时，应使它的额定电流_或_电路最大的正常工作电流。

16. 如图4-2 所示，电源电压不变，滑动变阻器的滑片p 向a 端滑动时，安培表的读数伏特表的读数当滑片p 向b 端滑动时，伏特表的示数_，安培表的示数、判断题，对的打 “V ；不对的画“X ”（每题2分，共1 R = 说明了导休的 电阻跟电压成正比，跟电流强度成反比2. 在连接电路的过程中，电键要断开[]3. 伏特表的正、负接线柱不能直接跟电源的正、负极相连[三、选择题：（每小题4个选项中至少有一个是正确的）（每题1. 两个电阻并联，其总电阻： []A. 等于两个电阻之和B. 等于两个电阻的倒数之和C. 比每个电阻都要小D. 比每个电阻都要大2. R 1-10欧姆，R 2 = 30欧姆，把它们串联后接在电路Alj = 3B I 】:I 厂小 4 : 12= 1 : 1D.R 甘 1 : 1玫口图4—3所示，八=10欧姆，R 2-30欧如 电源电压不变,0.6安培，若将电键K 闭合，下_____________ '若使Ri 中的电流強度最大，滑片p 应移到端列说法正确的是[]端，出两端的电压最小，滑片P应6分）[]]3分，共27分）电键K断开时，安培表的示数为........................................ T ..........................图4 —3A. 安培表的示数不变B. 安培表的示数变为0.8安培C. 总电阻变为40欧姆D. 总电阻变为7.5欧姆「二?.-二干下••厂山吋K闭合时冬----- U -------------------- >图4—4A. 安培表示数变大，伏特表示数变小B. 安培表示数变大，伏特表示数不变C. 总电流强度变小，R :中电流强度变小D总电流强度变大，R中电流强度变大5如图4—5所示，兔=20欧姆，％= 40欧电源电姆,—56. 标有“ 2400 Q 40V ”和“ 2400 Q 20V ”的两个定值电F列说法正确的是[]r—T R]1R3 c -Q阻，串联起来接在220伏特的电路上，贝陀们在相同的时间内产生的热量之比为A. 1 : 2B. 2 : 1C. 1 : 1D. 1 : 47. 一个定值电阻，接在电路中每分钟产生的热量为Q。

初三物理电学综合题(较难)含答案解析一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________； (3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？ 【答案】8.4×106J 慢加热 40Ω 4132s 【解析】 【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保，则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ，用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快，用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210WW t P =慢，2．（4）电热管与导线串联，通过它们的电流I 和通电时间t 相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q =I 2Rt 可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t 打浆=t ，则加热时间为t 加热=3t ，总的工作时间为t 总=4t ，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h ，0.17kW•h=P 加热t 加热+P 打浆t 打浆=1.1kW×3t+0.1kW×t ，解得：t ＝0.05h ，则打好一次豆浆需要的时间：t 总=4t =4×0.05h=0.2h 。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．Q ＝W ＝UIt ＝220V×30A×10×60s ＝3.96×106J ，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

初三电学考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是下列哪一个？A. 米B. 千克C. 安培D. 牛顿答案：C2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. V = R*I答案：B3. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于各部分电阻中最小的一个D. 总电阻大于各部分电阻中最小的一个答案：A4. 并联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻小于各部分电阻中最小的一个D. 总电阻大于各部分电阻中最小的一个答案：C5. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A6. 电功率的公式是：A. P = IVB. P = I^2RC. P = V^2/RD. P = V^2I答案：A7. 电流通过导体时产生的热量与下列哪些因素有关？A. 电流的大小B. 电阻的大小C. 通电时间的长短D. 所有以上因素答案：D8. 电磁感应现象是由下列哪位科学家首先发现的？A. 牛顿B. 法拉第C. 欧姆D. 爱因斯坦答案：B9. 家庭电路中，用电器的连接方式是：A. 串联B. 并联C. 混联D. 以上都不是答案：B10. 电池串联时，总电压等于各电池电压之和，这种说法正确吗？A. 正确B. 错误答案：A二、填空题（每题2分，共20分）11. 电能表是用来测量______的仪器。

答案：电能12. 电路中形成持续电流的条件是必须有______和______。

答案：电源；闭合电路13. 电阻的基本单位是______。

答案：欧姆14. 家庭电路中，开关应该与被控制的用电器______连接。

答案：串联15. 电流的热效应是指电流通过导体时，导体发热的现象，这种现象可以用来______。

答案：加热16. 电容器在电路中具有______的功能。
