支座

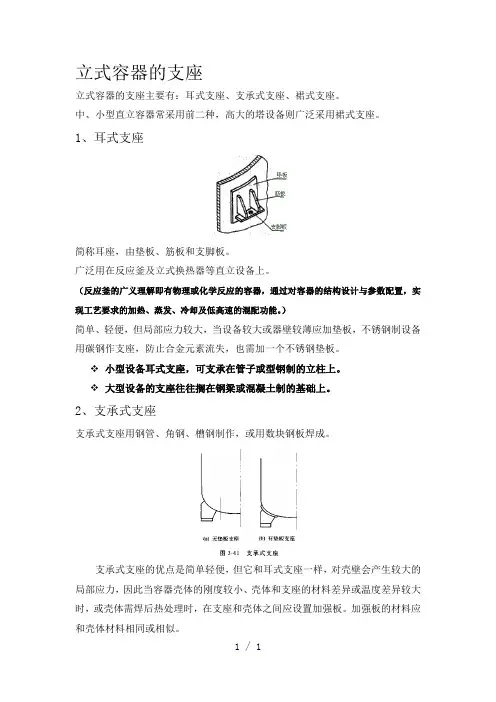

立式容器的支座
立式容器的支座主要有：耳式支座、支承式支座、裙式支座。

中、小型直立容器常采用前二种，高大的塔设备则广泛采用裙式支座。

1、耳式支座
简称耳座，由垫板、筋板和支脚板。

广泛用在反应釜及立式换热器等直立设备上。

（反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。

）
简单、轻便，但局部应力较大，当设备较大或器壁较薄应加垫板，不锈钢制设备用碳钢作支座，防止合金元素流失，也需加一个不锈钢垫板。

❖小型设备耳式支座，可支承在管子或型钢制的立柱上。

❖大型设备的支座往往搁在钢梁或混凝土制的基础上。

2、支承式支座
支承式支座用钢管、角钢、槽钢制作，或用数块钢板焊成。

支承式支座的优点是简单轻便，但它和耳式支座一样，对壳壁会产生较大的局部应力，因此当容器壳体的刚度较小、壳体和支座的材料差异或温度差异较大时，或壳体需焊后热处理时，在支座和壳体之间应设置加强板。

加强板的材料应和壳体材料相同或相似。

1 / 1
3、裙座式支座
对高大的塔设备最常用的支座就是裙式支座。

它与前两种支座不同，目前还没有标准。

它的各部分尺寸均需通过计算或实践经验确定。

，
（本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待您的好评与关注！）。

名词解释支座的作用支座是一个工程结构中常见的概念，其作用是为结构承载和传递荷载提供支撑和固定。

在工程领域中，支座通常指的是承受结构荷载的部件，用于分散和传递荷载至基底或地基，使得结构能够稳定地运行。

首先，支座的作用之一是承载荷载。

在建筑和桥梁等结构中，支座承担着重要的任务，通过合理的设计和材料选择，能够保证结构能够正常承受荷载。

支座通常由钢、混凝土等坚固耐用的材料制造而成，可以承受高强度的压力和冲击力。

此外，支座还能够传递荷载至基底或地基。

结构承受的荷载是通过支座传递至地基，最终由地基承担和分散荷载。

支座的设计应考虑到地基的承载能力和稳定性，确保荷载能够平均分布在地基上，从而保证整个结构的稳定性和安全性。

除了承载和传递荷载的功能，支座还有助于调节结构的变形。

由于结构受到外部荷载的作用，会产生变形，而支座的设计可以适当地调节这些变形，使得结构能够在允许的变形范围内运行。

通过使用弹性材料或采用可调节的支座设计，可以有效地减小结构变形，提高结构的稳定性和舒适度。

此外，支座还起到固定和保护结构的作用。

支座的固定功能使得结构能够牢固地连接在一起，防止结构发生位移或脱离。

通过采用紧固件和连接件等固定设施，支座能够将结构各个部分紧密地连接在一起，确保结构整体的稳定性和完整性。

同时，支座还能够保护结构，减少结构与基底之间的摩擦和磨损，延长结构的使用寿命。

综上所述，支座在工程结构中起着不可忽视的作用。

作为承载和传递荷载的设备，支座能够使得结构能够稳定地运行，保证结构的安全性和稳定性。

同时，支座还能够调节结构的变形，固定结构并保护结构。

在今后的工程设计和建设中，科学合理地设计和选择支座，将会对工程结构的稳定性和可靠性产生重要的影响。

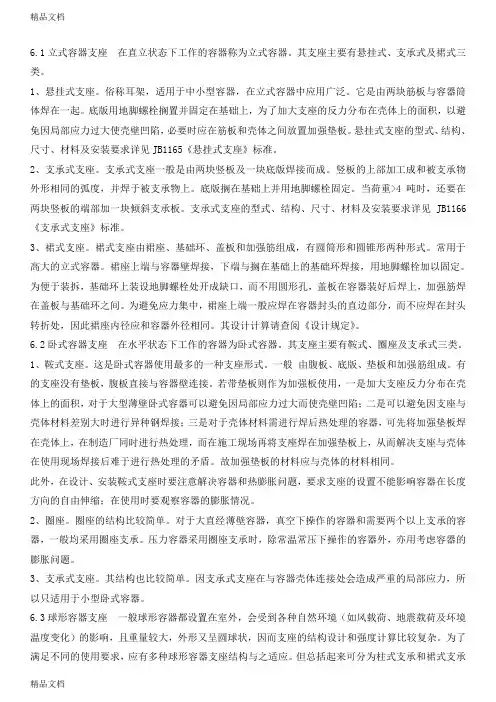

6.1立式容器支座在直立状态下工作的容器称为立式容器。

其支座主要有悬挂式、支承式及裙式三类。

1、悬挂式支座。

俗称耳架，适用于中小型容器，在立式容器中应用广泛。

它是由两块筋板与容器筒体焊在一起。

底版用地脚螺栓搁置并固定在基础上，为了加大支座的反力分布在壳体上的面积，以避免因局部应力过大使壳壁凹陷，必要时应在筋板和壳体之间放置加强垫板。

悬挂式支座的型式、结构、尺寸、材料及安装要求详见JB1165《悬挂式支座》标准。

2、支承式支座。

支承式支座一般是由两块竖板及一块底版焊接而成。

竖板的上部加工成和被支承物外形相同的弧度，并焊于被支承物上。

底版搁在基础上并用地脚螺栓固定。

当荷重>4吨时，还要在两块竖板的端部加一块倾斜支承板。

支承式支座的型式、结构、尺寸、材料及安装要求详见JB1166《支承式支座》标准。

3、裙式支座。

裙式支座由裙座、基础环、盖板和加强筋组成，有圆筒形和圆锥形两种形式。

常用于高大的立式容器。

裙座上端与容器壁焊接，下端与搁在基础上的基础环焊接，用地脚螺栓加以固定。

为便于装拆，基础环上装设地脚螺栓处开成缺口，而不用圆形孔，盖板在容器装好后焊上，加强筋焊在盖板与基础环之间。

为避免应力集中，裙座上端一般应焊在容器封头的直边部分，而不应焊在封头转折处，因此裙座内径应和容器外径相同。

其设计计算请查阅《设计规定》。

6.2卧式容器支座在水平状态下工作的容器为卧式容器。

其支座主要有鞍式、圈座及支承式三类。

1、鞍式支座。

这是卧式容器使用最多的一种支座形式。

一般由腹板、底版、垫板和加强筋组成。

有的支座没有垫板，腹板直接与容器壁连接。

若带垫板则作为加强板使用，一是加大支座反力分布在壳体上的面积，对于大型薄壁卧式容器可以避免因局部应力过大而使壳壁凹陷；二是可以避免因支座与壳体材料差别大时进行异种钢焊接；三是对于壳体材料需进行焊后热处理的容器，可先将加强垫板焊在壳体上，在制造厂同时进行热处理，而在施工现场再将支座焊在加强垫板上，从而解决支座与壳体在使用现场焊接后难于进行热处理的矛盾。

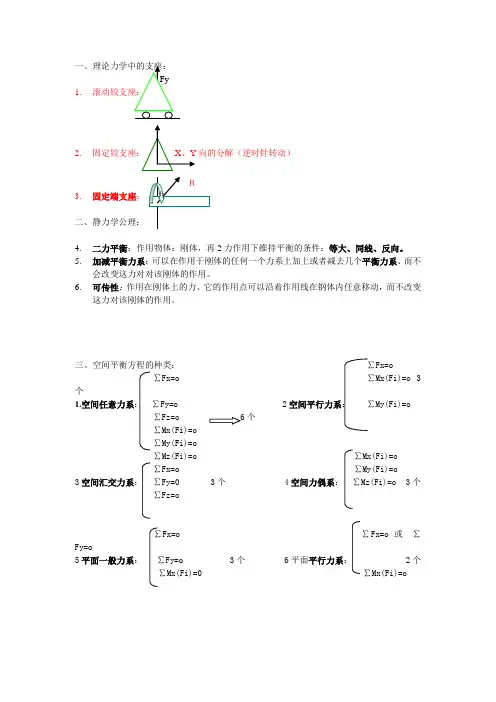

1.
2. 向的分解（逆时针转动）
3. 固定端支座：
二、静力学公理：
4. 二力平衡：作用物体：刚体，再2力作用下维持平衡的条件：等大、同线、反向。

5. 加减平衡力系：可以在作用于刚体的任何一个力系上加上或者减去几个平衡力系、而不
会改变这力对对该刚体的作用。

6. 可传性：作用在刚体上的力、它的作用点可以沿着作用线在钢体内任意移动，而不改变
这力对该刚体的作用。

三、空间平衡方程的种类： ∑Fx=o
∑Fx=o ∑Mx(Fi)=o 3个
1.空间任意力系： ∑Fy=o 2空间平行力系： ∑My(Fi)=o ∑Fz=o 个
∑Mx(Fi)=o
∑My(Fi)=o
∑Mz(Fi)=o ∑Mx(Fi)=o ∑Fx=o ∑My(Fi)=o
3空间汇交力系： ∑Fy=0 3个 4空间力偶系： ∑Mz(Fi)=o 3个 ∑Fz=o
∑Fx=o ∑Fx=o 或∑Fy=o
5平面一般力系： ∑Fy=o 3个 6平面平行力系： 2个 ∑Mx(Fi)=0 ∑Mx(Fi)=o
7平面汇交力系：∑Fx=o、∑Fy=o 2个
8平面任意力系：简化汇交力系+力偶系M=∑mp(fp)
R=√∑Fx×∑Fx＋∑Fy×∑Fy 主失（无关）
主矩（与简化中心有关）
∑Fx=o
平衡∑Fy=o
∑Mo(Fi)=0
9
Q=q×s a=dv =dr2
dt dt
vx=dx\dt ax=
Vy= ay=
Vz= az=
V=√vx2+vy2+vz2 a=√ax2+ay2+az2
自然法：v=ds／dt2 a=a@+an+abB
匀。
