背栓式干挂石材幕墙施工工法

背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于～经评审为国家一级工法，该技术至今已经得到广泛旳应用。

2.特点2.0.1具有较高旳承载能力和抗震性能。

2.0.2干挂受力点设立合理，锚固力更大，合用于大规格旳板材锚固。

2.0.3挂件与龙骨连接以便，拆卸维修简便。

2.0.4施工措施简便、质量易保证，可提高施工速度。

3.合用范畴合用于天然石材、人造板材等面板旳幕墙建造。

合用于任何建筑高度，设防烈度6、7、8度旳民用建筑石材幕墙工程。

4.工艺原理该工法后来切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套旳石材干挂工艺，后切式锚栓通过与板材旳凸型结合来实现锚固。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐解决→安装板材→调节固定→清洗验收。

5.2测量放线采用整体偏差测量和立体控制网放线技术，把构造施工旳控制轴线和控制标高进行复核和调节，对主体构造旳实际尺寸与设计尺寸偏差平均分派到控制网旳基本单元格内，建立一级装修立体控制网。

在石材安装前将一级控制网加密为二级控制网，保证将误差消化，保证立面整体效果。

在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应一方面对建筑物外形尺寸进行偏差测量，根据测量成果，拟定出挂板旳基准面；以原则线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm旳钢丝在单面幕墙旳垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。

5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌解决，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调节完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置精确。

所有焊缝应进行防锈、防腐解决。

5.4板材打孔板材进场后应进行检查验收，严禁将有裂缝旳板材用于幕墙上；石材加工采用专业钻孔机进行加工，注意控制成孔位置、深度等指标。

背栓式外墙干挂石材幕墙施工及施工方法和技术措施介绍了背栓式外墙干挂石材幕墙施工以及该工艺在施工过程中的施工方法和技术措施。

石材幕墙：干挂：背栓式哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99．7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。

背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

1、施工准备1.1石材选择石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。

由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm。

1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。

2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

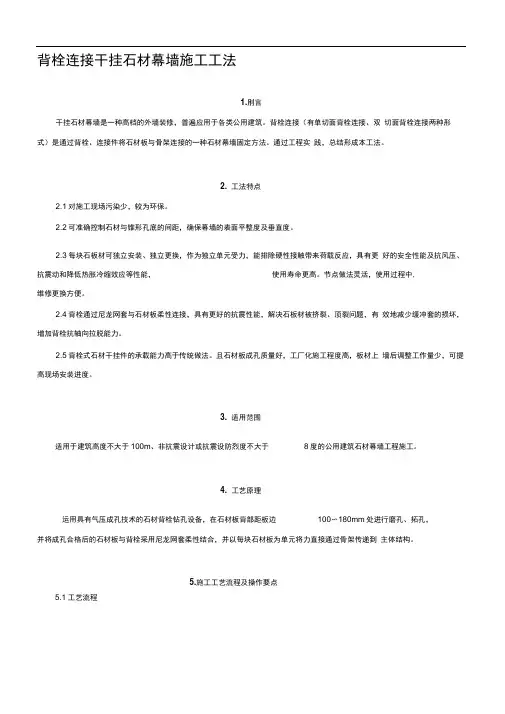

背栓连接干挂石材幕墙施工工法1.刖言干挂石材幕墙是一种高档的外墙装修，普遍应用于各类公用建筑。

背栓连接（有单切面背栓连接、双切面背栓连接两种形式）是通过背栓、连接件将石材板与骨架连接的一种石材幕墙固定方法。

通过工程实践，总结形成本工法。

2. 工法特点2.1对施工现场污染少，较为环保。

2.2可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度及垂直度。

2.3每块石板材可独立安装、独立更换，作为独立单元受力，能排除硬性接触带来荷载反应，具有更好的安全性能及抗风压、抗震动和降低热胀冷缩效应等性能，使用寿命更高。

节点做法灵活，使用过程中,维修更换方便。

2.4背栓通过尼龙网套与石材板柔性连接，具有更好的抗震性能，解决石板材被挤裂、顶裂问题，有效地减少缓冲套的损坏，增加背栓抗轴向拉脱能力。

2.5背栓式石材干挂件的承载能力高于传统做法。

且石材板成孔质量好，工厂化施工程度高，板材上墙后调整工作量少，可提高现场安装进度。

3. 适用范围适用于建筑高度不大于100m、非抗震设计或抗震设防烈度不大于8度的公用建筑石材幕墙工程施工。

4. 工艺原理运用具有气压成孔技术的石材背栓钻孔设备，在石材板背部距板边100〜180mm处进行磨孔、拓孔，并将成孔合格后的石材板与背栓采用尼龙网套柔性结合，并以每块石材板为单元将力直接通过骨架传递到主体结构。

5.施工工艺流程及操作要点5.1工艺流程5.2操作要点521施工前准备：预埋件位置、牢固性检查，当预埋件偏差超出相关要求时，应有合理的预埋件修补和弥补方案，并根据方案进行处理，直至满足要求。

骨架安装前进行石材幕墙的四性一风压变形性能、雨水渗漏性能、空气渗透性能（有热工性能要求时做）、平面内变形性能”试验。

5.2.2测量放线：根据主体结构的基准轴线和水准点进行准确定位，对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查，确保放线准确。

测量时应控制分配测量误差，不能使误差积累。

测量放线应在风力不大于4级的情况下进行，并要采取避风措施。

背栓连接干挂石材幕墙施工工法1. 背栓连接干挂石材幕墙的概念和特点背栓连接干挂石材幕墙是一种由背锚、背板、背栓等构成的系统，用于安装石材幕墙砖块和大理石等板材。

该工法最大的优势就是，整个系统的背板装置在混凝土/砌体结构的墙面环节部分，石材幕墙的表面和内部均无金属连接，从而起到了隔热、隔音、隔水的作用。

另外，背栓连接干挂石材幕墙施工出来的幕墙具有以下特点：•平整优美：石材可按室内设计师提供的要求安装到任何平面上，大理石更能体现高贵、美观的特性；•安装简便：背板安装后，石材只需借助背栓尾部的放入式附件迅速悬挂上去，施工过程简便快捷；•价格适中：与钢筋混凝土墙体直接固定的花岗岩幕墙相比，采用背栓系统节约石材总用量较多，因而可以更为有效地降低造价。

2. 背栓连接干挂石材幕墙的施工步骤背栓连接干挂石材幕墙的施工步骤如下：2.1 基层处理•基层表面应净化干净，清除尘土和水渍，净化后的基层表面应贴耐碱性水泥砂浆铺净；•基层表面及水泥砂浆凝固十足后，可根据建筑施工图纸进行竖向、横向定位。

竖向、横向定位应在水平、垂直平面上进行，避免安装出现偏差。

2.2 安装背板•竖向、横向定位后，应根据基层要求选用合适规格的背板和板面排列方式，以保证大面积的设计效果。

背板中心线上应标明固定背钢管的孔洞位置，钢钉点与中心线距离应与背锚长度相等。

•计算出背锚对应的间距后，在背板上作相应的标记，再在标记处打背钉孔。

•按预应力水泥板或抹灰板方向横向放置耐碱性外墙背板，板面之间的缝隙应一致，下部留5 cm可用于连接背锚；•按照规定尺寸进行尺寸校验，尺寸合格后，进行背锚的固定方位标注。

2.3 锤补背板高度•在背板布置完成之后，要对其高度进行精确调整，只有确保每个背钉的高度位置精确，才能确保石材幕墙的平整度和垂直度。

2.4 安装背锚•使用枪钉机将背锚固定到背板上，背锚与背板采用螺栓或锚死法连接，断钉子应在外表即整个系统开裂前马上进行，以保障施工质量。

背栓式干挂石材幕墙施工方法背栓式干挂石材幕墙施工背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具备以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

1、施工准备1.1石材选择石材幕墙使用的材料应当符合国家现行产品标准的有关规定，要求具右耐侯，耐火和抗风化性能。

由于本工程外墙挂石石材用最人，为了防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm.1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全之后才允许使用。

2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后依据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

先由中间向两端测录，然后由两端向中间复核尺寸。

放出的横、竖龙骨位置线误差心符合设计规范和要求。

依据放线位置，寻找预埋件，如果预埋件没有即补打埋件，补打埋件用一块10mm厚钢板和4Ф18膨胀螺栓，钻孔后加环氧树脂膨胀螺栓拧紧引并将螺母与螺栓点焊。

背栓连接干挂石材幕墙施工背栓连接干挂石材幕墙是一种常见并且广泛使用的建筑外立面装饰技术。

本文将从施工原理、材料准备、工具要求、施工步骤等多个方面介绍背栓连接干挂石材幕墙的施工过程。

一、施工原理背栓连接干挂石材幕墙是一种利用背栓将石材板与建筑结构背板紧密连接的施工技术。

通过将背栓固定在建筑结构背板上，并将石材板与背栓锚固在一起，形成了一个可靠的连接系统。

背栓连接干挂石材幕墙不仅具有良好的防水性能，还能够有效地抵抗风力和抗震要求。

二、材料准备1. 背板：背板是施工干挂石材幕墙的基础材料，主要由钢板或者钢型材制成，根据具体项目需求选择合适的材料规格和厚度。

2. 背栓：背栓是连接背板和石材板的关键部件，一般选用不锈钢材质。

背栓的规格和数量需要根据石材板的尺寸和重量进行合理计算，确保连接的牢固和安全。

3. 石材板：石材板是干挂石材幕墙的主体材料，广泛使用的有大理石、花岗岩、石膏板等。

根据设计需求选择合适的石材板尺寸和厚度，确保质量和外观效果。

4. 背栓胶粘剂：背栓胶粘剂用于将背栓与石材板进行粘接，并起到密封和防水的作用。

选择优质的背栓胶粘剂，确保施工质量和持久性。

5. 其他材料：根据具体项目需求可能还需要使用其他辅助材料，如密封胶、防水材料等。

三、工具要求1. 脚手架：施工过程中需要搭设脚手架，以便施工人员操作和材料存放。

2. 电动工具：如电锤、电钻、电动扳手等，用于在背板上打孔、固定背栓等作业。

3. 手动工具：如扳手、铁锤、刮刀等，用于安装调整石材板和背栓等工作。

4. 测量工具：如钢卷尺、水平仪、垂直仪等，用于确保施工过程中的准确度和水平度。

5. 个人防护装备：如安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。

四、施工步骤1. 准备工作：清理施工区域，搭设脚手架，并确保其稳定和安全。

准备好所需的材料和工具。

2. 定位和标线：根据设计要求，在背板上进行定位和标线，确定背栓的位置和间距。

3. 钻孔和安装背栓：使用电钻在背板上钻孔，并将背栓插入孔内，通过扳手将背栓拧紧。

背栓式干挂石材安装施工工法背栓式干挂石材安装施工工法一、前言背栓式干挂石材安装施工工法是一种现代化的石材安装方法，它具有较高的安装效率和质量，得到了广泛应用。

本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点背栓式干挂石材安装施工工法具有以下特点：1. 安装快速高效：由于使用背栓固定石材，加之采用干挂方式，无需经过湿法粘贴和强度养护，施工速度快，可节省大量时间。

2. 结构简单美观：石材通过背栓固定，没有较多的支撑结构，减轻了压力，能够展现石材的自然美观。

3. 维修方便：石材采用背栓固定，维修时只需拆除相应的背栓即可，大大降低了维修成本和破坏性。

4. 防火安全：由于干挂石材之间有空隙，可以有效增加石材的防火性能，提高建筑的整体安全性。

三、适应范围背栓式干挂石材安装施工工法适用于建筑外墙、室内墙面和地面等多种应用场景，在住宅、商业、公共建筑等各类建筑中均有广泛应用。

四、工艺原理背栓式干挂石材安装施工工法通过背栓固定石材，并采用干挂方式，将石材安装在墙面或地面上。

具体分析和解释如下：1. 施工工法与实际工程之间的联系：该工法使用背栓固定石材，结构简单美观，可以快速安装，与实际工程需求相符。

2. 采取的技术措施：在施工过程中，根据实际情况采取的技术措施包括选择合适的背栓材料、设计背栓布置方案、确定石材的安装位置和角度等，以确保施工的质量和稳定性。

五、施工工艺背栓式干挂石材安装施工工法主要包括以下施工阶段：1. 准备工作：包括材料准备、工具准备、施工组织设计和安全措施等。

2. 墙体处理：首先对墙面进行处理，确保墙面平整、牢固，随后进行防潮、防水等处理。

3. 背栓安装：根据设计方案确定石材的安装位置和角度，使用背栓将石材固定在墙面上。

4. 石材安装：将石材逐一安装在背栓上，通过石材之间的空隙保证通风和防火性能。

Z型点挂背栓式干挂石材墙面施工工法Z型点挂背栓式干挂石材墙面施工工法一、前言：Z型点挂背栓式干挂石材墙面施工工法是一种常用的石材干挂方式，通过特殊的挂点和连接方式，使石材与建筑物主体之间形成一个独立的结构系统。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点：1. 结构稳定：通过Z型点挂和背栓连接，石材与建筑物主体之间形成可靠的结构系统，增加了石材的抗风、抗震能力。

2. 安装便捷：Z型点挂和背栓连接方式简单、方便，操作灵活，可快速完成石材的安装。

3. 效果美观：采用该工法安装的石材墙面平整、美观，线条流畅，能够满足建筑外观的要求。

4. 维护简单：石材之间的连接点可拆卸，便于维护和更换。

三、适应范围：该工法适用于各种石材墙面干挂的施工，如大理石、花岗岩、人造石等，适用于商业建筑、住宅建筑、公共建筑等不同类型的项目。

四、工艺原理：Z型点挂背栓式干挂石材墙面施工工法将石材与建筑物主体之间的连接点设置为Z型固定点和背栓定位点。

Z型固定点可提供石材面板与墙体之间的固定支撑，背栓定位点用于连接和定位两块相邻的石材面板。

通过这种连接方式，实现了石材墙面的固定和连接，确保整体的稳定性和平整度。

五、施工工艺：1. 准备工作：包括设计和方案制定、材料准备、检查和验收等。

2. 墙面处理：对墙面进行平整度检查和处理，确保其符合要求。

3. 安装Z型固定点：根据设计要求和施工图纸，按照一定的间距和高度，在墙面上钻孔安装Z型固定点。

4. 安装背栓：将背栓插入Z型固定点中，并使用专用工具进行固定，确保背栓牢固连接在墙面上。

5. 安装石材面板：将石材面板按照设计要求和施工图纸的布置顺序依次安装在背栓上，通过背栓定位点进行连接和定位。

6. 检查和调试：对已安装的石材面板进行检查，确保安装是否符合要求，进行必要的调整和修正。

六、劳动组织：根据施工规模和进度要求，合理组织施工人员，确保施工进度和质量。

第x节：背栓式石材幕墙方案本工程石材部分为背栓式石材幕墙。

做法采用框支式幕墙做法，即先在主体结构上安装钢骨架形成框格后,安装石材铝挂件B,将石材面板通过石材铝挂件A和石材铝挂件B挂接的方式固定在钢骨架上。

石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢.一、主要施工工艺流程预埋件纠偏→连接件定位放线→连接件安装→连接件安装验收→钢立柱的定位放线→镀锌钢立柱安装→镀锌钢立柱安装检验→横梁定位放线→镀锌角钢安装→整体钢骨架安装验收→石材面板定位放线→石材面板安装→石材面板安装检验→塞泡沫条打密封胶→清洗交验。

二、施工工艺流程网络图三、连接件安装工艺1、连接件安装工艺流程熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对准立柱线拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录.2、施工步骤连接件安装的质量与否是关系到幕墙安装质量的一个重要环节，该部份工作还包含预埋件的偏位处理，防雷的连接等。

连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求.连接件安装调整：连接件安装时,先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

本工程连接件与埋件均通过焊接进行连接.连接件先固定在埋件上，预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接）,确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整)。

焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验.验收合格后，需进行防腐处理即涂刷防腐漆。

3、连接件安装验收(1)验收依据：《金属与石材幕墙工程技术规范》 JGJ133—2001《建筑装饰装修工程质量验收规范》 GB50210—2001《钢结构工程施工质量验收规范》 GB50205—2001《建筑工程质量检验评定标准》 GBJ301-88（2)质量要求：1）严格按照图纸施工,做到无图纸或图纸不符合规范不施工；2）焊接必须先进行点焊，待连接件调整符合要求后再行满焊；3）埋件与连接件点焊要求必须可承受骨架重量,与作业载荷为准；4）焊接连接的焊接长度及高度确保图纸要求，无裂纹、焊瘤、气孔、夹渣；5）做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm,氯化橡胶面漆厚度不小于80μm；6）做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录.记录包括施工人员、时间、工作面位置、质量情况、返工情况、补救情况、验收人员、各项指标、验收结果等内容。

墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1. 操作要点2. 操作要点2.1 出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3 基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。

后切式背栓连接干挂石材幕墙施工工法一、引言干挂石材幕墙是一种常见的建筑外墙装饰方式，具有美观、耐久和保温隔热等特点。

在干挂石材幕墙的施工中，背栓连接是一种经常使用的连接方式。

本文将介绍一种名为“后切式背栓连接”的干挂石材幕墙施工工法，涵盖了基础准备、材料和设备、施工步骤等方面的内容。

二、基础准备1. 设计图纸在施工前，需要详细的设计图纸，包括外墙尺寸、石材尺寸、背栓位置等信息。

2. 安全措施在开始施工之前，施工团队应该做好安全措施，包括佩戴安全帽、安全绳等，并遵守相关的安全操作规范。

3. 检查基础墙体在施工前，应该对基础墙体进行彻底检查，确保墙体结构完整且稳固。

三、材料和设备1. 石材选用适合的石材，一般常见的有花岗岩、大理石等，具体选用的石材应符合设计要求。

2. 背栓背栓是连接石材与墙体的重要部分，一般选用不锈钢材质，具有抗腐蚀和耐久性。

3. 模具为了确保石材的准确安装位置，模具也是必不可少的工具之一，可以根据设计要求进行制作。

4. 固定件使用固定件将背栓固定在墙体上，以确保石材的稳定性。

5. 配件根据具体情况，可能需要使用一些其他的配件，如膨胀螺栓等。

四、施工步骤1. 墙体划线根据设计图纸，使用水平仪和量尺等工具在墙体上进行划线，确定石材的安装位置和背栓的位置。

2. 预埋背栓根据标注的位置，在墙体上预先埋设背栓，并使用固定件将其固定住。

3. 石材加工根据设计要求，对石材进行切割和加工，确保石材的尺寸和形状符合安装要求。

4. 石材安装将加工好的石材安装在背栓上，确保石材与背栓连接紧密，并使用水平仪进行调整，使石材水平并垂直于墙面。

5. 背栓连接通过将背栓的尾部和螺母相互连接，使石材与背栓牢固地连接在一起。

6. 验收和清理完成石材安装后，应进行验收，并对施工现场进行清理，确保施工质量和安全。

五、施工注意事项1. 施工中应注意安全，严禁私自改变设计图纸中的参数或位置，必要时需与设计师和施工方进行沟通。

版背栓式干挂石材幕墙工程施工方案一、工程概况本工程是一栋多层建筑的幕墙工程，采用背栓式干挂石材幕墙系统。

工程包括主结构、幕墙工程、门窗工程、空调工程、电气工程等。

1.施工准备（1）人员准备：组织施工队伍，明确施工负责人，分工明确，确保施工进度。

（2）材料准备：根据工程需求，采购合适的背栓式干挂石材幕墙系统材料，并进行验收，确保质量合格。

（3）设备准备：准备施工所需的起重机械、脚手架、吊篮等施工设备，并进行检测和维护。

（4）施工图纸准备：根据设计图纸和施工要求，制定详细的施工图纸和施工方案，并进行审核和审批。

2.基础处理（1）提前测量：对建筑物外墙进行测量，确保基础符合施工要求，做好基础处理准备工作。

（2）基础加固：对需要加固的墙体进行处理，采用加固钢筋和混凝土等方法进行基础加固。

（3）基础处理完毕后，进行验收，确保符合安全要求，方可开展后续工作。

3.安装骨架（1）根据设计要求进行骨架的安装，包括龙骨和垂直支撑。

（2）骨架安装完成后进行验收，确保骨架安装牢固，符合施工要求。

4.石材加工（1）购买符合要求的石材，并进行验收。

（2）根据设计图纸进行石材的加工，包括切割、抛光、打孔等工序。

（3）进行石材的表面处理和防水处理，确保石材质量符合要求。

5.安装石材（1）根据设计要求和施工图纸，将加工好的石材进行背栓式安装，使用合适的背栓进行固定。

（2）石材安装过程中，注意保持石材的平整度和垂直度，确保整体效果符合要求。

（3）石材安装完成后进行验收，确保石材安装牢固，符合施工要求。

6.幕墙系统的安装（1）安装幕墙系统的各个部件，包括玻璃、铝型材、密封胶等。

（2）按照设计要求进行配合和安装，保证幕墙系统的稳定性和安全性。

（3）进行幕墙系统的验收，确保其符合设计要求和安全要求。

7.清洁和验收（1）清理施工区域，清除垃圾和残料。

（2）进行整体的工程验收，包括外观检查、安全检查、质量检查等。

（3）整理施工资料，编制施工记录和施工报告。

干挂石材背栓施工工艺流程一、施工前准备。

二、石材打孔。

这石材打孔可是个技术活。

要根据背栓的规格来确定打孔的大小和深度。

不能打得太大了，不然背栓就不牢固；也不能打得太小了，塞都塞不进去。

打孔的时候得小心翼翼的，就像给小宝贝扎辫子，得细致。

打孔的位置也很重要呢，要按照设计要求来，要是打歪了，那后面的工序可就麻烦大了。

三、背栓安装。

背栓安装可不能马虎。

把背栓慢慢塞进打好的孔里，就像给小娃娃穿衣服一样，得轻柔又准确。

要确保背栓完全嵌入孔内，并且安装牢固。

有时候背栓没安好，在后面石材挂上去的时候就可能会松动，那就像一颗松动的牙齿，可让人不放心啦。

四、挂件安装。

挂件安装也是很重要的一环。

要把挂件准确地安装在背栓上，这就像给项链戴上吊坠一样，得对好位置。

挂件安装得牢固了，才能承受住石材的重量。

要是挂件松松垮垮的，石材就可能会掉下来，那可危险极了，就像头顶上悬着个炸弹一样。

五、石材安装。

石材安装就像是搭积木。

把打好孔、安装好背栓和挂件的石材一块一块地挂上去。

挂的时候要注意石材之间的缝隙，要均匀一致。

不能有的缝隙大，有的缝隙小，那就像小朋友换牙的时候，牙齿长得参差不齐一样难看。

每块石材都要挂得稳稳当当的，这样整个墙面或者地面看起来才美观又安全。

六、调整与固定。

石材挂上去之后，还得进行调整呢。

看看有没有高低不平的地方，有没有缝隙没对齐的情况。

就像整理自己的衣服一样，哪里不整齐就得调整哪里。

调整好之后就要把石材固定住，这样它就不会再乱动了。

七、清理与验收。

背栓式石材幕墙1.前言干挂石材幕墙是一种高档的外墙装修，普遍应用于各类公用建筑。

背栓连接（有敲击式背栓、双切面背栓两种形式见下图）是通过背栓、连接件将石材板与骨架连接的一种石材幕墙固定方法。

通过工程实践，总结形成本工法。

敲击式背栓旋进式背栓双切面背栓2.工法特点2.1 对施工现场污染少，较为环保。

2.2 可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度及垂直度。

2.3 每块石板材可独立安装、独立更换，作为独立单元受力，能排除硬性接触带来荷载反应，具有更好的安全性能及抗风压、抗震动和降低热胀冷缩效应等性能，使用寿命更高。

节点做法灵活，使用过程中，维修更换方便。

2.4 背栓通过尼龙网套与石材板柔性连接，具有更好的抗震性能，解决石板材被挤裂、顶裂问题，有效地减少缓冲套的损坏，增加背栓抗轴向拉脱能力。

2.5背栓式石材干挂件的承载能力高于传统做法。

且石材板成孔质量好，工厂化施工程度高，板材上墙后调整工作量少，可提高现场安装进度。

3.适用范围适用于建筑高度不大于100m、非抗震设计或抗震设防烈度不大于8度的公用建筑石材幕墙工程施工。

4.工艺原理运用具有气压成孔技术的石材背栓钻孔设备（见下图），在石材板背部距板边100～180mm处进行磨孔、拓孔，并将成孔合格后的石材板与背栓采用尼龙网套柔性结合，并以每块石材板为单元将力直接通过骨架传递到主体结构。

敲击式烧结钻头双切面背栓钻头5.施工工艺流程及操作要点5.1 工艺流程石材板加工、成孔5.2 操作要点5.2.1 施工前准备：预埋件位置、牢固性检查，当预埋件偏差超出相关要求时，应有合理的预埋件修补和弥补方案，并根据方案进行处理，直至满足要求。

骨架安装前进行石材幕墙的“四性—风压变形性能、雨水渗漏性能、空气渗透性能(有热工性能要求时做)、平面内变形性能”试验。

5.2.2 测量放线：根据主体结构的基准轴线和水准点进行准确定位，对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查，确保放线准确。
