GTBZ1415高空作业平台技术规格书

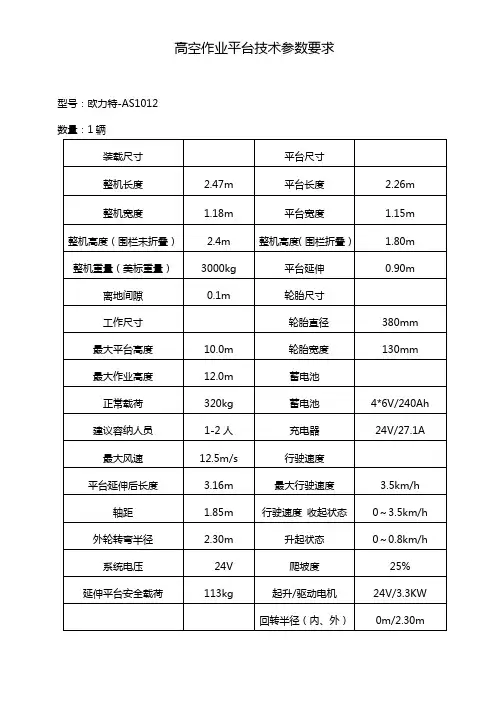

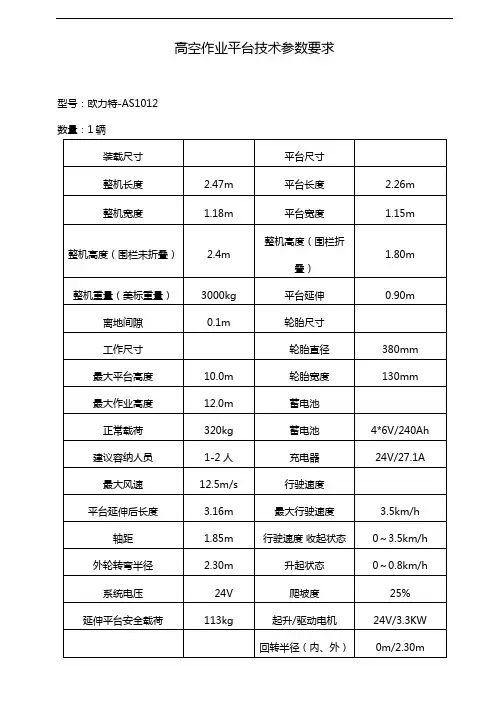

高空作业平台技术参数要求型号：欧力特-AS1012数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m整机高度（围栏未折叠） 2.4m 整机高度（围栏折叠） 1.80m 整机重量（美标重量）3000kg 平台延伸0.90m 离地间隙0.1m 轮胎尺寸工作尺寸轮胎直径380mm最大平台高度10.0m 轮胎宽度130mm最大作业高度12.0m 蓄电池正常载荷320kg 蓄电池4*6V/240Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.5km/h 轴距 1.85m 行驶速度收起状态0～3.5km/h 外轮转弯半径 2.30m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW回转半径（内、外）0m/2.30m二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●选装配置●连接到平台的AC电源●超重传感器●平台工作灯●连接到平台的导气管型号：欧力特-AS1212数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m 整机高度（围栏未折叠） 2.56m 整机高度（围栏折叠） 1.96m 整机重量（美标重量）3300kg 平台延伸0.90m 离地高度0.1m 轮胎尺寸工作尺寸轮胎直径380mm 最大平台高度12.0m 轮胎宽度130mm 最大作业高度14.0m 蓄电池正常载荷320kg 蓄电池24V/300Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.1km/h 轴距 1.85m 行驶速度收起状态0～3.1km/h 外轮转弯半径 2.3m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●连接到平台的导气管。

一、前言为确保高处作业安全，防止事故发生，根据国家相关法律法规和行业标准，特制定本高处作业安全技术交底规范模板。

本模板适用于所有可能发生坠落的高处作业，包括但不限于建筑工程、安装工程、维修工程等。

二、高处作业定义高处作业是指在坠落高度基准面2m以上（含2m）的作业场所进行的各类作业。

三、高处作业安全技术交底内容1. 作业人员安全要求（1）参加高处作业的人员必须经过体检，身体健康，无高血压、心脏病、癫痫病、精神病等不适合高空作业的疾病。

（2）特种作业人员必须持证上岗，未经培训不得独立操作。

（3）作业人员必须熟悉本规范内容，掌握高处作业安全操作技能。

2. 安全防护设施（1）作业现场应设置安全警示标志，提醒作业人员注意安全。

（2）临边、洞口等危险区域应设置防护栏杆、防护网等安全设施。

（3）操作平台、脚手架等设施应符合相关规范要求，并定期检查维护。

3. 安全防护用品（1）作业人员必须正确佩戴安全帽、安全带、防滑鞋等个人防护用品。

（2）安全带应定期检查，确保其可靠性。

4. 作业工具与设备（1）作业工具、设备应定期检查，确保其完好、安全。

（2）严禁使用损坏、老化、不符合安全要求的工具、设备。

5. 作业环境（1）作业现场应保持整洁，无障碍物，确保作业人员通行安全。

（2）雨天、雪天等恶劣天气条件下，应采取相应措施，确保作业安全。

6. 作业程序（1）作业前，应进行安全交底，明确作业内容、安全注意事项等。

（2）作业过程中，应严格按照操作规程进行，不得擅自改变作业方式。

（3）作业结束后，应清理现场，确保无安全隐患。

四、高处作业安全技术交底实施1. 施工单位应建立健全高处作业安全技术交底制度，明确交底责任。

2. 作业前，由安全生产管理人员对作业人员进行安全技术交底，确保作业人员掌握安全操作技能。

3. 作业过程中，安全生产管理人员应加强对作业现场的监督检查，确保安全措施落实到位。

4. 发生高处作业事故时，应立即停止作业，及时上报，妥善处理。

高空作业车技术规范书1.适用范围本技术条件适用于广东电网公司云浮供电局14米普通伸缩臂式高空作业车的订货，是相关设备招标书/订货合同的技术条款。

本技术条件规定了广东电网公司云浮供电局14米高空作业车的使用环境条件、性能参数、结构尺寸、技术要求、型式试验、出厂试验、标志等具体内容。

2. 适用标准供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

引用有以下标准：1）GB/T9465-2008《高空作业车》2）GB3766-88 《液压系统通用技术条件》3）GB7258-1997《机动车运行安全技术条件》4）GB1589 《汽车外廊尺寸限定》5）QC/T252-1998 《专用汽车定型试验规程》6）JB/ZQ3011工程机械焊接通用技术条件3使用环境条件1)海拔高度：≤2000米2)环境温度： -5℃～ +40℃3)相对湿度：≤95%（25℃）4)抗震能力：地面水平加速度 0.3g地面垂直加速度 0.15g同时作用持续三个正弦波安全系数 1.675)最大日温差： 25℃6)日照强度(风速0.5m/s时)：0.1W/cm27)最大风速：≤ 10.7m/s4 对高空作业车的主要技术要求4.1 主要技术参数4.1.1 ★最大作业高度≥14米；4.1.2工作斗最大地上高度≥12.5米；4.1.3 最大作业高度时作业幅度≥2.2米；4.1.4最大作业幅度≥7.1米;4.1.5最大作业幅度时作业高度≥10.6米;4.1.6回转速度：0—2R/MIN；双向360度连续回转;4.2 基本要求4.2.1 高空作业车所有零、部件应进行检验，合格后方准装配。

4.2.2 高空作业车最大总质量不超过选用底盘的规定，最大轴载质量不超过设计值；4.2.3 高空作业车外部照明和信号装置、制动距离、噪声及发动机排放应符合GB7258的规定；4.2.4 整车制动性能、发动机等应必须符合GB/T9465-2008的规定。

⾼空作业平台使⽤说明书介绍.docx注意事项感谢您使⽤本产品，为了您更好地使⽤本产品，请在使⽤前阅读（注意事项）及（使⽤说明书）。

作业车未放置于⽔平、坚固的地⾯上不得起升作业。

严禁在不稳固的地⾯上，尤其是地⾯有空洞及凹凸不稳定的地⾯作业。

对作业平台进⾏检修时，必须停机检修。

严禁把作业平台作为焊接地线。

⼯作场地风⼒⼤于 6 级或以上时严禁起升作业。

严禁雷⾬天作业。

严禁载物及载⼈起升作业时移动设备，收拢⽀腿。

⽀腿未打开和调⽔平前不得起升作业。

严禁坐、站或爬越⼯作⽃边缘作业。

严禁超载作业。

严禁在⼯作⽃外悬挂各种物品。

严禁对设备做任何影响稳定性的修改。

严禁作业时⼯作臂下及⽃下部有⼈、物障碍，以免发⽣危险。

⽬录⼀、概述 (2)⼆、主要技术性能 (2)三、主要机构 (3)四、使⽤须知 (3)五、维护保养 (6)六、液压系统常见故障分析处理： (8)七、备⽤清单 (9)⼋、随机⽂件 (9)九、附图： (9)GTBZ-11D型⾼空作业平台使⽤说明书⼀、概述GTBZ-11D 型⾼空作业平台是安装在特制的⾃⾏式底盘上的全液压折叠⼯作臂式⾼空作业平台，⼯作臂360o 全回转机构和液压蛙式⽀腿，本平台结构紧凑、操作⽅便、安全可靠、外型美观，其⼴泛适⽤于市政建设、园林、交通、供电、邮电、⼯矿企业等需进⾏⾼空作业的场所。

⼆、主要技术性能项⽬最⼤作业⾼度平台距地⾼度最⼤作业幅度平台额定承载驱动型式电源电压电池充电时间灯光配置电池规格电池数量电池连接形式油泵电机功率电机功率臂架升降速度臂架回旋⾓度⼯作⽃旋转⾓度制动形式液压系统⼯作压⼒外型尺⼨m2 整体重量抗风能⼒⽀撑型式GTBZ-11D型⾼空作业平台参数表单位参数备注m11mmKg200蓄电池V48V6-9 ⼩时配AH/V150/124串联KW3KWm／s～36001800液压MPa12mm4800×1950×3000Kg2100级≦ 6蛙式液压⽀撑三、主要机构1、动⼒源GTBZ-11D型⾼空作业平台采⽤蓄电池为动⼒，驱动后桥和液压泵⼯作。

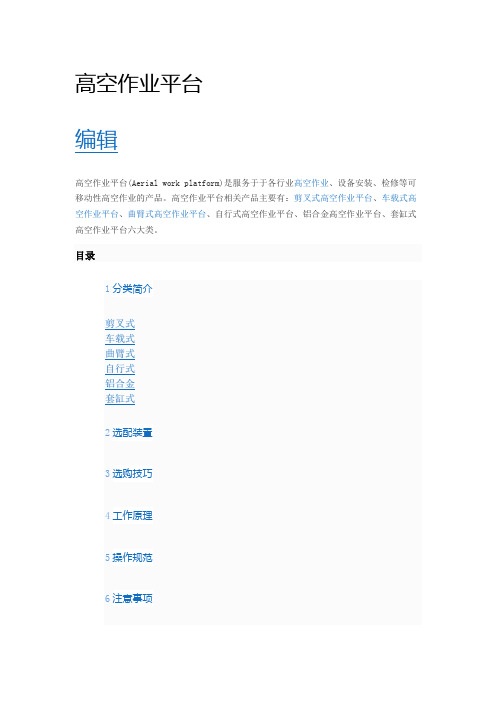

高空作业平台编辑高空作业平台(Aerial work platform)是服务于于各行业高空作业、设备安装、检修等可移动性高空作业的产品。

高空作业平台相关产品主要有：剪叉式高空作业平台、车载式高空作业平台、曲臂式高空作业平台、自行式高空作业平台、铝合金高空作业平台、套缸式高空作业平台六大类。

目录1分类简介剪叉式车载式曲臂式自行式铝合金套缸式2选配装置3选购技巧4工作原理5操作规范6注意事项1分类简介剪叉式高空作业平台、车载式高空作业平台、曲臂式高空作业平台、自行式高空作业平台、铝合金高空作业平台、防爆高空作业平台、拖拉移动式高空作业平台、电动高空作业平台、自行走直臂高空作业平台、越野式高空作业平台、全向自行走高空作业平台：剪叉式剪叉式高空作业平台是用途广泛的高空作业专用设备。

它的剪叉式机械结构，使升降台起升后有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围更大，并适合多人同时作业。

它使高空作业效率更高，更安全。

特点：举升机构采用高强度锰钢钜形管制作。

设有防止升降台超载的安全保护装置。

设有防止液压管路破裂的安全保护阀。

设有停电情况下的应急下降装置。

该产品适用于各行业高空设备安装、检修等可移动性高空作业。

根据不同要求可选择不同动力形式（如：三相交流电源、单相交流电源、直流电源和内燃动力等），加配上手动液压装置，可在停电或无电源场所照常升降工作，并可加伸缩平台，在平台长度不足时可延伸至所需位置，从而提高工作效率。

是现代高大建筑、设备之理想配备产品，是高空安全文明生产之必备。

车载式车载式高空作业平台是由升降台和汽车配套改装而成的。

它接取汽车引擎动力，实现升降台的升降功能。

采用H型液压支腿，保证机器升降的稳定和作业的安全。

可采用DC直流独立动力源，实现升降机的旋转、升降功能。

适用于工作面广和幅度大的高空作业产品具有作业范围大，持续作业时间长等特点，特别适合于野外检修、路灯检修、修剪树枝等.电瓶车载式高空作业平台是由升降台和电瓶车配套改装而成的高空车载式高空作业平台作业专用设备。

* 所有防坠器均带有连接环。

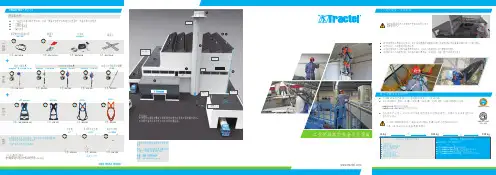

防坠落装置是专为防止作业者发生坠落的设备.随防坠器同时发出的使用手册中清晰定义了防坠距离及用途缓降器爬轨器作业吊篮提升机轨道门栏速差器轨道门栏独立式扶手锚固点绳索和抓绳器™- EN 352-2安全带锚固点PA标准 - EN 795-A1带连接环的固定织带AS19S标准 - EN 795-B+安全线tempo 3标准- EN 795-B锚固点标准 - EN 795-E织带式安全绳带减震器标准- EN 355HT electra标准 - EN 358/EN 361HT55 A标准- EN 361HT22标准 - EN 361blocfor™ 1.8A ESD- EN 360™ 10 ESDblocfor™ 6 ESD- EN 360自动回缩式防坠器安全绳固定点工作安全绳LC标准 - EN 354双头限位安全绳- LDF标准 - EN 354如需限位移动或工作点定位，防坠系统与安全绳配套使用，即可将作业者限位至安全区域内这些产品不可单独作防坠使用定位安全绳- LCM06标准 - EN 358为了在发生坠落时保护作业者，安装一整套安全防护系统是至关重要的，这套系统必须包含：一个锚固点一个防坠落装置一条安全带防坠落系统HT11标准 - EN 361上海达克泰机械设备技术有限责任公司地址：上海市浦东新区秀浦路3500号1幢厂房2楼, 邮编201315邮箱：****************.cn个人防护设备：法律责任欧洲高空防坠法规指出高空作业人员均应配备整套防坠落保护系统。

此系统在集成防护装置失效后可作个人防护使用。

高空作业时，必须遵循当地法律法规用于高空防坠的个人防护装置需带有CE标识，并由多个指定机构对质量管理进行监督。

达克泰为每个产品提供手册，该手册详细说明其地址、存储指南、用途、维护及各类标识含义达克泰是首家研发容量超过100公斤的防坠落系统制造商之一，并符合EC要求。

此系列包括锚固点，连接环，防坠器，自动防坠器，滑动防 坠器，安全带，腰带，根据欧洲规范检测的安全绳：CNB/P/11.062 (超过100公斤使用),CNB/P/11.060 - 074 - 075 (水平作业/屋顶作业).台的高空安全作业。

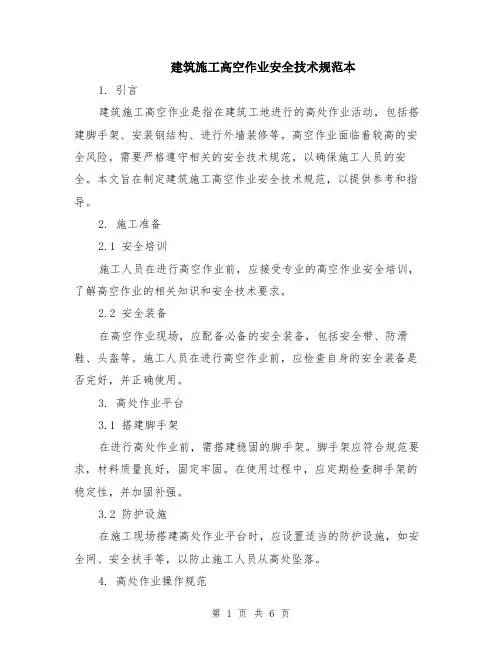

建筑施工高空作业安全技术规范本1. 引言建筑施工高空作业是指在建筑工地进行的高处作业活动，包括搭建脚手架、安装钢结构、进行外墙装修等。

高空作业面临着较高的安全风险，需要严格遵守相关的安全技术规范，以确保施工人员的安全。

本文旨在制定建筑施工高空作业安全技术规范，以提供参考和指导。

2. 施工准备2.1 安全培训施工人员在进行高空作业前，应接受专业的高空作业安全培训，了解高空作业的相关知识和安全技术要求。

2.2 安全装备在高空作业现场，应配备必备的安全装备，包括安全带、防滑鞋、头盔等。

施工人员在进行高空作业前，应检查自身的安全装备是否完好，并正确使用。

3. 高处作业平台3.1 搭建脚手架在进行高处作业前，需搭建稳固的脚手架。

脚手架应符合规范要求，材料质量良好，固定牢固。

在使用过程中，应定期检查脚手架的稳定性，并加固补强。

3.2 防护设施在施工现场搭建高处作业平台时，应设置适当的防护设施，如安全网、安全扶手等，以防止施工人员从高处坠落。

4. 高处作业操作规范4.1 作业计划在进行高处作业前，应制定详细的作业计划，包括作业流程、作业时间、人员部署等。

作业计划应根据实际情况合理安排。

4.2 作业人员高处作业人员应具备相关的资质和证书，对高空作业的安全规定和操作要求有充分的了解。

在作业过程中，应严格按照规范要求操作，并互相配合，确保作业的安全进行。

4.3 现场监督高处作业现场应设置专人进行监督，及时发现和纠正可能存在的安全隐患。

监督人员应经过专业培训，了解高空作业的技术要求和安全规范。

5. 安全措施5.1 高处坠落防护在高处作业过程中，应设置适当的高处坠落防护措施，如悬挂式安全网、安全扶手等，以防止施工人员从高处坠落。

5.2 安全氛围在高空作业现场，应营造良好的安全氛围，加强安全宣传教育，提高施工人员的安全意识和紧急逃生能力，确保施工人员能够快速、有效地应对突发情况。

6. 施工结束6.1 安全清理高空施工结束后，应对施工现场进行安全清理，清除掉所有的材料和设备，保持施工现场整洁。

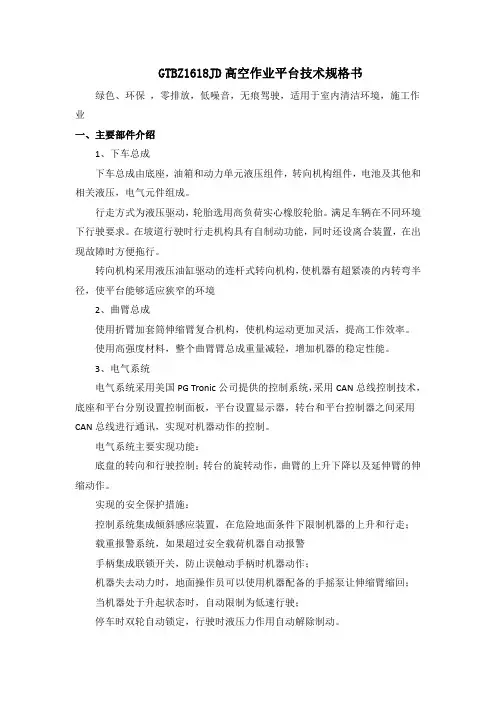

GTBZ1618JD高空作业平台技术规格书绿色、环保，零排放，低噪音，无痕驾驶，适用于室内清洁环境，施工作业一、主要部件介绍1、下车总成下车总成由底座，油箱和动力单元液压组件，转向机构组件，电池及其他和相关液压，电气元件组成。

行走方式为液压驱动，轮胎选用高负荷实心橡胶轮胎。

满足车辆在不同环境下行驶要求。

在坡道行驶时行走机构具有自制动功能，同时还设离合装置，在出现故障时方便拖行。

转向机构采用液压油缸驱动的连杆式转向机构，使机器有超紧凑的内转弯半径，使平台能够适应狭窄的环境2、曲臂总成使用折臂加套筒伸缩臂复合机构，使机构运动更加灵活，提高工作效率。

使用高强度材料，整个曲臂臂总成重量减轻，增加机器的稳定性能。

3、电气系统电气系统采用美国PG Tronic公司提供的控制系统，采用CAN总线控制技术，底座和平台分别设置控制面板，平台设置显示器，转台和平台控制器之间采用CAN总线进行通讯，实现对机器动作的控制。

电气系统主要实现功能：底盘的转向和行驶控制；转台的旋转动作，曲臂的上升下降以及延伸臂的伸缩动作。

实现的安全保护措施：控制系统集成倾斜感应装置，在危险地面条件下限制机器的上升和行走；载重报警系统，如果超过安全载荷机器自动报警手柄集成联锁开关，防止误触动手柄时机器动作；机器失去动力时，地面操作员可以使用机器配备的手摇泵让伸缩臂缩回；当机器处于升起状态时，自动限制为低速行驶；停车时双轮自动锁定，行驶时液压力作用自动解除制动。

4、液压系统液压系统采用泵驱动，由蓄电池直接驱动为液压系统提供动力。

液压总成采用美国Hydraforce提供的部件，液压系统采用电液比例控制技术，可实现机器各项动作平稳。

行走分为高低两档。

举升油缸配有缓冲机构，使下降末段动作平顺；油缸上的平衡阀，确保液压软管断裂时，能保证油缸不自动下降；调平油缸可以确保作业槽在机器整个工作阶段都自动保持水平机器油缸配置紧急下降阀，在意外故障和缺电情况下可以让平台以平稳的速度降下，确保人员安全。

注意事项感谢您使用本产品，为了您更好地使用本产品，请在使用前阅读（注意事项）及（使用说明书）。

作业车未放置于水平、坚固的地面上不得起升作业。

严禁在不稳固的地面上，尤其是地面有空洞及凹凸不稳定的地面作业。

对作业平台进行检修时，必须停机检修。

严禁把作业平台作为焊接地线。

工作场地风力大于6级或以上时严禁起升作业。

严禁雷雨天作业。

严禁载物及载人起升作业时移动设备，收拢支腿。

支腿未打开和调水平前不得起升作业。

严禁坐、站或爬越工作斗边缘作业。

严禁超载作业。

严禁在工作斗外悬挂各种物品。

严禁对设备做任何影响稳定性的修改。

严禁作业时工作臂下及斗下部有人、物障碍，以免发生危险。

目录一、概述 (2)二、主要技术性能 (2)三、主要机构 (3)四、使用须知 (3)五、维护保养 (6)六、液压系统常见故障分析处理： (8)七、备用清单 (9)八、随机文件 (9)九、附图： (9)GTBZ-11D型高空作业平台使用说明书一、概述GTBZ-11D型高空作业平台是安装在特制的自行式底盘上的全液压折叠工作臂式高空作业平台，工作臂360º全回转机构和液压蛙式支腿，本平台结构紧凑、操作方便、安全可靠、外型美观，其广泛适用于市政建设、园林、交通、供电、邮电、工矿企业等需进行高空作业的场所。

二、主要技术性能GTBZ-11D型高空作业平台参数表项目单位参数备注最大作业高度m 11平台距地高度m 9.5最大作业幅度m 4.2平台额定承载Kg 200驱动型式蓄电池电源电压V 48V电池充电时间6-9小时灯光配置配电池规格AH/V 150/12电池数量 4电池连接形式串联油泵电机功率KW 3电机功率KW 4.2臂架升降速度m／s 0.04～0.09臂架回旋角度3600工作斗旋转角度1800制动形式液压液压系统工作压力MPa 12外型尺寸mm 4800×1950×3000m²整体重量Kg 2100抗风能力级≦6支撑型式蛙式液压支撑三、主要机构1、动力源GTBZ-11D型高空作业平台采用蓄电池为动力，驱动后桥和液压泵工作。
