天然气站场中的压力流量控制

天然气管道分输站场调压系统调节方法摘要：在天然气长输管道运行的过程中，分输站场的主要作用就是根据用户的用量信息，向不同类型的用户进行分输，在分输工作开展的过程中，调压系统十分关键，其主要可以对分输管道内的压力进行调节，如果调节不合理，可能会影响下游用户的用气情况，同时，还可能会出现多种类型的风险问题。

关键词：天然气管道；分输站场；调压系统；调节方法1天然气管道分输站场调压系统存在的问题大多数个人客户常用的天然气管道分输站是单通道调压系统软件，它要求天然气管道分输站根据阀门位置和自动控制系统进行调整。

自动控制系统作为闭环运行，现场采集的信息通过数据统计分析传输到工作调节阀的控制模块。

用设定值检查现场数据信息，以澄清工作中调节阀的电源开关。

这种控制方法存在许多问题。

在操作中，调节阀有一个固定的设定值，但阀门的压差对于确定向客户输送的气体很重要。

压差的不稳定性导致流量控制不良。

增大或打开阀门将导致流量和工作压力的大幅波动，这将极大地损害数据采集的准确性。

当阀门中下游流量较低时，智能控制器将自动放大阀门。

在阀门瞬间放大的前提下，流量会在瞬间增加，甚至立即超过设定值。

此时，控制板将收到反馈信息，阀门开度将减小。

阀门的开启会越来越大，越来越小，这很容易造成阀门机械设备的破坏。

对于供气量大的客户，使用多通道压力调节系统软件来延续气路。

系统软件通过所有压力调节机器和设备进行流量调节。

这些方法是不够的，因为调节阀在工作中是协调的，一个回路的流量会改变，其他回路也会随之改变。

当客户的输气量必须增加或减少时，只需改变一个阀门的流量，以便其他支管遵循设定值。

然而，由于现场的数据信息意见必须反馈给控制板一段时间，所有支路的流量将小于设定值，调压支路越大，偏差越大。

调压支路越大，阀门的操作越复杂，导致流量不稳定，这就像单通道调压系统软件的问题一样，会导致阀门机械设备的破坏。

2天然气管道分输站场调压系统的改进2.1单路调压系统问题解决措施在对单路调压系统进行分析可以发现，其出现问题的主要原因在于调节方法，尽管调压系统的选择对于保障管道的高效运行十分关键，但是如果使用的调节方法不合理，也会对管道的高效运行产生影响，因此，对于分输站内的工作人员而言，除了需要采取各种类型措施保障系统的正常运行以外，还需要使用合理的调节方法。

1概述随着国内对天然气这种优质清洁能源和燃料需求量的不断增长，天然气在我国的能源消费结构中所占的比例也逐年增大。

怎样提高天然气管道的经济效益和系统的安全性，并且实现管道的安全运行、节能减耗，成为了科学研究和管理运行的重大目标。

随着SCADA系统在国内天然气长输管道中的应用，使得管道运行系统自动化水平得到了显著提高，本文就天然气管道运行参数控制进行了简述。

2天然气管输系统介绍在天然气长输管道系统中，由于管道内部存在摩擦阻力，克服沿途的高低起伏会损耗很多热量，各种形式的热损失会引起管道气体压力减小，从而使驱动气体输送的压力越来越低，最终导致天然气不能到达用气终端。

为弥补天然气在管输过程中因为各种因素产生的压力损失，通常通过压缩机增压，每隔一定距离布置压气站，来维持天然气在管道中的流动，从而提高管道输送压力。

压缩机由于能够不断为输气管道提供输气动力，因而被称为输气管道系统的“心脏”，其技术性能和运行功率以及备用系数严重影响着输气系统的可用性、可靠性和经济性。

在天然气输送系统中，主要采用离心式压缩机。

3管道运行参数控制在西气东输二线站场的应用根据西气东输二线西段的初步设计规划，霍尔果斯-中卫段干线设14座压气站、5座分输站和1座联络站，66座线路截断阀室。

在红柳联络压气站、中卫联络压气站实现西气东输二线和西气东输一线互为安保供气。

在中卫-靖边联络线的靖边联络站实现西气东输二线向西气东输一线和陕京二线保安供气。

在这四个站分别设置保安供气的流量控制系统。

联络站保安供气流量控制系统为一用一备，每回路采用一台控制阀和一台流量计，可根据设定的流量进行一定的流量供气。

这样既保证了在有计划的条件下该运行线自身系统的稳定运行，又达到了向接受保安供气线供气量的要求。

4天然气管道运行参数控制4.1天然气管道运行参数控制概述在影响天然气管输系统的安全性能和工艺性能的因素中，流量和压力是不可忽视的重要因素，同时也是需要调节与控制的主要方面。

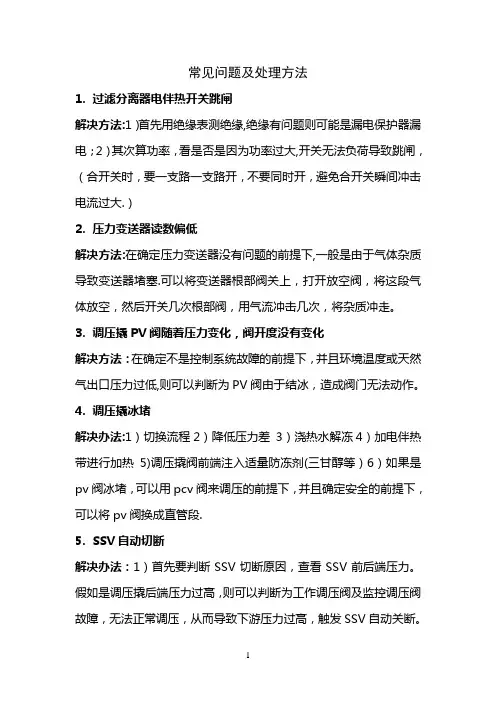

常见问题及处理方法1.过滤分离器电伴热开关跳闸解决方法:1）首先用绝缘表测绝缘,绝缘有问题则可能是漏电保护器漏电；2）其次算功率，看是否是因为功率过大,开关无法负荷导致跳闸，（合开关时，要一支路一支路开，不要同时开，避免合开关瞬间冲击电流过大.）2.压力变送器读数偏低解决方法:在确定压力变送器没有问题的前提下,一般是由于气体杂质导致变送器堵塞.可以将变送器根部阀关上，打开放空阀，将这段气体放空，然后开关几次根部阀，用气流冲击几次，将杂质冲走。

3.调压撬PV阀随着压力变化，阀开度没有变化解决方法：在确定不是控制系统故障的前提下，并且环境温度或天然气出口压力过低,则可以判断为PV阀由于结冰，造成阀门无法动作。

4.调压撬冰堵解决办法:1）切换流程2）降低压力差3）浇热水解冻4）加电伴热带进行加热5)调压撬阀前端注入适量防冻剂(三甘醇等）6）如果是pv阀冰堵，可以用pcv阀来调压的前提下，并且确定安全的前提下，可以将pv阀换成直管段.5.SSV自动切断解决办法：1）首先要判断SSV切断原因，查看SSV前后端压力。

假如是调压撬后端压力过高，则可以判断为工作调压阀及监控调压阀故障，无法正常调压，从而导致下游压力过高，触发SSV自动关断。

此时，需要先切换流程,将故障支路停用。

分析判断两个调压阀为什么无法正常调压，当解决这个问题后,将调压撬压力卸至正常压力范围内，然后打开SSV平衡阀，用复位手柄将SSV阀复位,复位后将平衡阀关闭；2）如果调压撬后端压力正常，打开SSV阀控制箱,看是否由于前端电磁阀触发SSV关断.如果是的话，先判断进口压力是否过高，再分析是否由于PLC机柜内电磁阀供电是否正常，还有一种可能就是电磁阀内漏，导致SSV前端引压管压力高，触发SSV关断。

当故障排除后，可以将SSV阀复位。

6.自用气撬过滤器堵塞解决办法：1）先判断是由于什么造成过滤器堵塞；2）一般有两种可能：一是结冰,二是杂质造成堵塞；如果是结冰的话，通过浇热水，或加电伴热将冰融化;如果是由于杂质堵的话，需要拆开过滤器，清洗过滤器.7.如何判断球阀内漏及球阀内漏如何处理解决方法：当球阀在全开或者全关状态下,打开阀门排污嘴,看阀腔内气体是否可以完全排尽。

天然气站场主要输送易燃易爆的气体，属于危险的环境场所，要运用科学先进的天然气站场计量和调压设备及自动控制系统，保证天然气站场现场环境的安全。

天然气站场的流程包括有：过滤、计量、压力（流量）控制，要考虑上游自身供气能力、下游的最大需求量，建构天然气站场的压力流量控制系统，进行合理的压力调节和流量控制。

1 天然气站场的特点及压力流量控制的意义分析压力流量控制对于天然气站场而言至关重要，通过对于压力流量的控制不仅能够保障天然气站场安全作业并保障工作效率。

由于管道内天然气压力与流量间近似正比的关系，所以压力流量控制技术可以通过流量与压力的比例来测定天然气流量状态。

进而可以控制管道中流体的压力、流速等具体留存情况。

压力流量对于天然气站场的重要意义在于：1.1 安全性要求高。

天然气站场主要输送易燃易爆的气体，面对外部各种不确定的危险源，要配置可靠的智能安防监控系统，选取先进的计量和调压设备，确保天然气站场的安全。

1.2 扩容性广天然气站场的压力流量控制系统要具有一定的可扩容性，如：调压设备、计量系统等，保证天然气站场工艺控制设施的安全可靠性。

1.3 控制通信系统的兼容性与可靠性在天然气站场之中，主要通过主用信道和备用信道实现对相关数据流的通信，要求通信系统具有良好的兼容性和可靠性，能够采用有线传输和无线传输等不同形式，确保数据及图像的安全调度管理和控制。

1.4 先进性天然气站场系统利用自身的关键设备，对站内工艺及其他数据进行动态、远程监控，以设定的输气工况、用户压力流量需求为依据，确保按需供应、节能运行。

天然气站场的压力流量控制主要是通过调节阀门的开度，实现对流量的控制，使管道内的流体压力、流速等参数符合要求，合理地实现上游气量的调度配置，确保下游压力的稳定性，使之与管道、设备的设计压力相一致，避免流量过大对涡轮流量计设备造成损坏。

2 天然气站场的压力流量控制系统分析天然气站场的压力流量控制系统由各自独立的设备构成，采用串联监控的方式，进行对压力流量的控制和配置。
