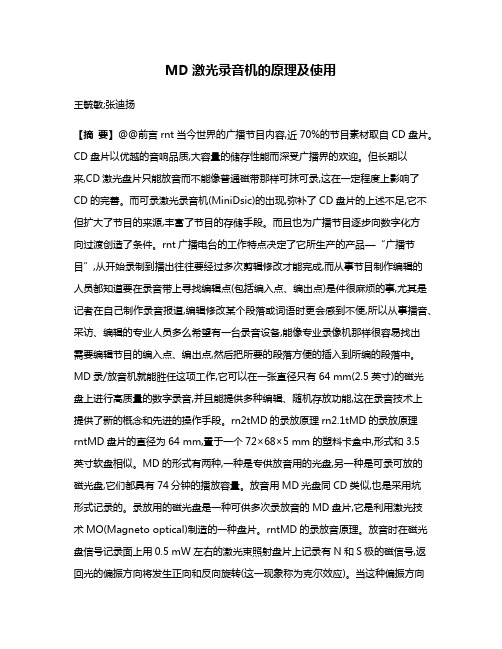

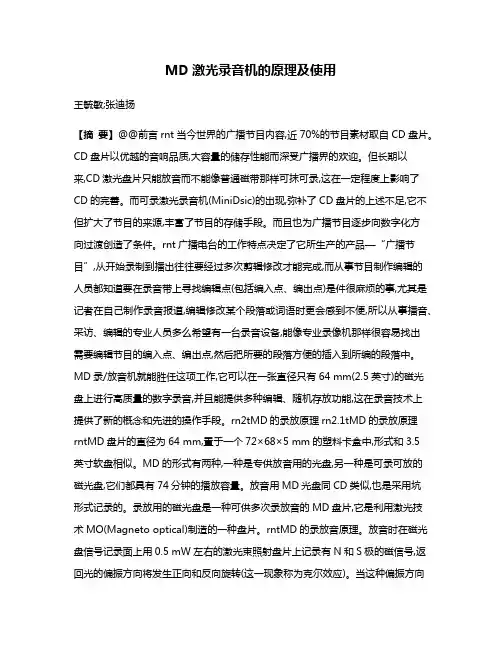

MD激光录音机的原理及使用王毓敏;张迪扬【摘要】@@前言rnt当今世界的广播节目内容,近70%的节目素材取自CD盘片。
CD盘片以优越的音响品质,大容量的储存性能而深受广播界的欢迎。
但长期以来,CD激光盘片只能放音而不能像普通磁带那样可抹可录,这在一定程度上影响了CD的完善。
而可录激光录音机(MiniDsic)的出现,弥补了CD盘片的上述不足,它不但扩大了节目的来源,丰富了节目的存储手段。
而且也为广播节目逐步向数字化方向过渡创造了条件。
rnt广播电台的工作特点决定了它所生产的产品—“广播节目”,从开始录制到播出往往要经过多次剪辑修改才能完成,而从事节目制作编辑的人员都知道要在录音带上寻找编辑点(包括编入点、编出点)是件很麻烦的事,尤其是记者在自己制作录音报道,编辑修改某个段落或词语时更会感到不便,所以从事播音、采访、编辑的专业人员多么希望有一台录音设备,能像专业录像机那样很容易找出需要编辑节目的编入点、编出点,然后把所要的段落方便的插入到所编的段落中。
MD录/放音机就能胜任这项工作,它可以在一张直径只有64 mm(2.5英寸)的磁光盘上进行高质量的数字录音,并且能提供多种编辑、随机存放功能,这在录音技术上提供了新的概念和先进的操作手段。
rn2tMD的录放原理rn2.1tMD的录放原理rntMD盘片的直径为64 mm,置于一个72×68×5 mm的塑料卡盒中,形式和3.5英寸软盘相似。
MD的形式有两种,一种是专供放音用的光盘,另一种是可录可放的磁光盘,它们都具有74分钟的播放容量。
放音用MD光盘同CD类似,也是采用坑形式记录的。
录放用的磁光盘是一种可供多次录放音的MD盘片,它是利用激光技术MO(Magneto optical)制造的一种盘片。
rntMD的录放音原理。
放音时在磁光盘信号记录面上用0.5 mW左右的激光束照射盘片上记录有N和S极的磁信号,返回光的偏振方向将发生正向和反向旋转(这一现象称为克尔效应)。

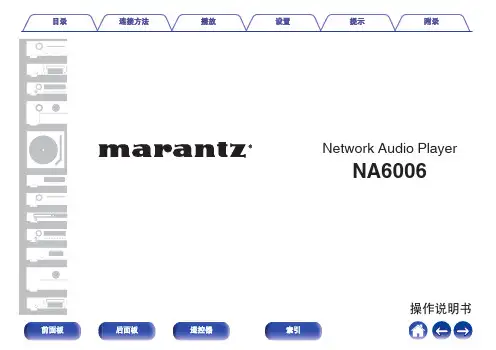

Network Audio PlayerNA6006操作说明书附件6安装电池7遥控器的操作范围7特点8高音效8高性能8部件名称与功能11前面板11后面板13遥控器15连接方法连接放大器20连接带有数字音频输入端子的设备21连接带有数字音频输出端子的设备22将USB存储设备连接至USB端口23连接至家庭网络（LAN）24有线LAN24无线局域网25连接外部控制设备26遥控（REMOTE CONTROL）端子26连接电源线27播放基本操作29开启电源29切换电源至待机29选择输入源30收听网络电台31收听网络电台32播放存储在计算机或NAS中的文件33播放存储在计算机或NAS中的文件34播放USB存储设备36播放储存在USB存储设备上的文件37在蓝牙设备上收听音乐39在蓝牙设备上收听音乐40与其他蓝牙设备配对41从蓝牙设备重新连接至本机42获取HEOS App43 HEOS账户44从流媒体音乐服务播放45在多个房间聆听相同的音乐48用作数模转换器52连接和播放数字设备（光纤）53AirPlay功能54从iPhone、iPod touch或iPad播放歌曲55从iTunes播放歌曲55使用本机的遥控器进行iTunes的播放操作56在多个同步设备上播放iPhone、iPod touch或 iPad上的曲目 (AirPlay 2)57 QPlay功能58在本机上播放QQ音乐曲目58便捷功能59添加到 HEOS最爱收藏59播放HEOS最爱收藏60删除HEOS最爱收藏60切换显示屏亮度60使用睡眠定时器61停止数字输出61设置菜单图62菜单操作67输入字符68使用数字按键68使用光标按键69音频70滤波器70 Lock Range70可变音频输出71音量限制71耳机输出71耳机放大器增益72常规73语言73自动待机73使用率数据74固件74信息77重设77网络78网络信息78 Wi-Fi78Bluetooth78网络控制79友好名称79连接80设置83诊断84 HEOS账户85您尚未登录85您已经登录85切换遥控器上音量按钮的功能86将远程控制操作模式设置为网络音频播放器操作模式87将远程控制操作模式设置为放大器操作模式87提示目录88提示89故障诊断91电源无法开启 / 电源关闭92使用遥控器无法执行操作93本机显示屏不显示内容93不发出声音94声音中断或出现噪音95所需声音没有发出96 AirPlay无法播放96USB存储设备无法播放98无法播放蓝牙设备99网络电台无法播放100计算机或NAS上的音乐文件无法播放（音乐服务器）101无法播放各种在线服务102无法连接至无线LAN网络102不可播放数字设备的音频（光纤）103更新/升级错误消息104恢复网络设置105保修和修理106附录播放USB存储设备107数模转换器108播放蓝牙设备109播放存储在计算机和NAS中的文件110播放网络收音机111术语解释112商标信息115规格116索引121感谢您选购此Marantz产品。

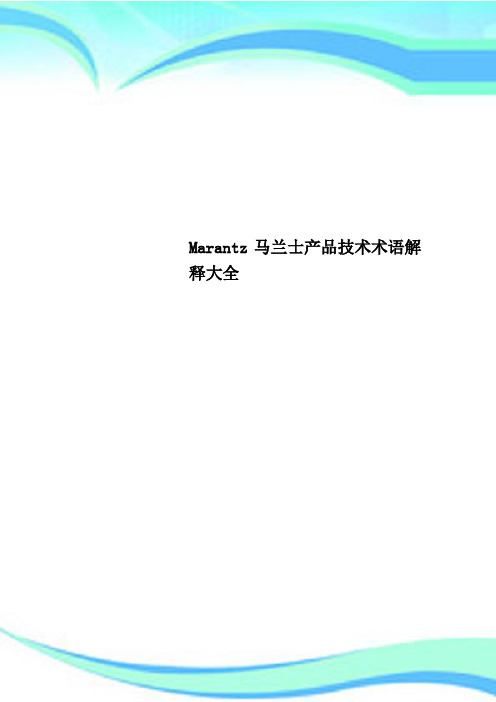

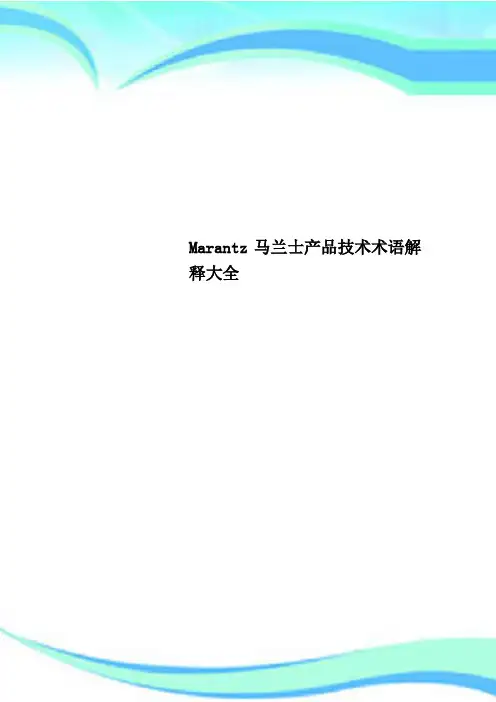

Marantz马兰士产品技术术语解释大全————————————————————————————————作者：————————————————————————————————日期：Marantz马兰士产品技术术语解释大全1080P升频升频是使用视频变频器将标清(SD）视频信号转换为类似高清(HD) 视频信号的过程。
视频并非将标清视频转换为真正的高清视频，但其确实会显著改善图像的细节和色彩一致性，并升至1080p的HDTV可用分辨率.该术语通常假定是宽高比为16：9的宽屏，即1920线的水平（显示）分辨率和1920 × 1080或超过两百万像素的帧分辨率.在AV接收机上，通过HDMI输出将模拟电平转换至数字电平，不仅使用方便,还为各源资料提供了最佳数字图像品质。
2路HDMI输出利用BD播放机上的HDMI直接输出原始信号，可通过两个HDMI接口分开输出视频和音频信号以优化信号的纯度。
减少灵敏的音频和视频信号之间的干扰,使两者尽可能保持清晰.两个HDMI输出的第二个选择是同时连接两台显示设备，如通过接收器连接纯平显示器和直接连接投影仪.70％功率保证马兰士具有70％功率保证,表示5个声道同时使用时至少可提供规格部分所示立体声功率的70%。
列出最高可输出功率，用此数值来作为产品的卖点，会使顾客对额定功率产生许多误解。
此数值通常仅在一个扬声器驱动，阻抗低于8 ohm，高THD(总谐波失真）的条件下测量出来的.实际上标准THD值为0.08％，且越低越好。
Anchor BayAnchor Bay Technologies的第二代视频变频芯片是专门为需要高品质升频转换、I/P转换和向上转换的应用制造的，可将标准视频(576i等）向上变频成高清格式（包括1080p)，将模拟视频信号转换为数字信号以便通过HDMI传输。
此芯片具备Anchor Bay所专有的10位Precision Video Scaling Engine（精准视频变频引擎）,可分别将图像从水平和垂直放向上进行变频以获得杰出图像品质，满足当今苛刻的高分辨率视频显示要求。

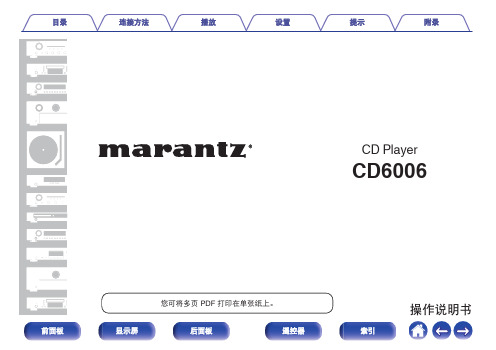

CD PlayerCD6006您可将多页PDF打印在单张纸上。
操作说明书附件4安装电池5遥控器的操作范围5特点6高音效6高性能6部件名称与功能7前面板7显示屏9后面板10遥控器11连接方法连接立体声音频放大器18连接带有数字音频输入端子的设备19将iPod或USB存储设备连接至USB端口20连接带有遥控端子的设备22连接22设置22连接定时器设备23连接电源线24播放基本操作26开启电源26选择播放媒体模式27切换显示屏亮度27播放CD28播放CD28 A-B重复播放30以特定顺序播放曲目（编程播放）30跳过不想聆听的曲目（删除编程播放）31稍微倒回音轨以重复聆听（快速重播）32切换显示（CD-TEXT）33播放DATA CD（MP3，WMA和AAC文件）34播放文件35播放iPod37聆听iPod上的音乐38设置操作模式（“On-Display”模式）38播放USB存储设备40播放储存在USB存储设备上的文件41设置菜单图43菜单操作44 H/P AMP GAIN45Digital Out45Timer Play46Resume Play46Quick Replay47Auto Standby47提示提示49故障诊断50保修和修理55附录可播放的媒体56光碟56文件56 USB存储设备57MP3/WMA/AAC/WAV文件的播放顺序59关于光碟和文件59使用媒体的注意事项60插入光碟60关于媒体的使用61清洁光碟61术语解释62商标信息63规格64索引67感谢您选购此Marantz产品。
为确保正确操作，使用该产品前请仔细阅读操作说明书。
阅读之后，请务必妥善保管以备将来参考。
附件请检查并确认本产品附带下列部件。
安装电池1沿箭头所示方向抬起并取下后盖。
2按照指示将两节电池正确插入电池匣内。
3装上后盖。
注0为防止损坏电池或电池漏液 :0请勿将新旧电池混合使用。
0请勿使用两种不同类型的电池。
0如果打算长时间不使用遥控器，请取出遥控器中的电池。

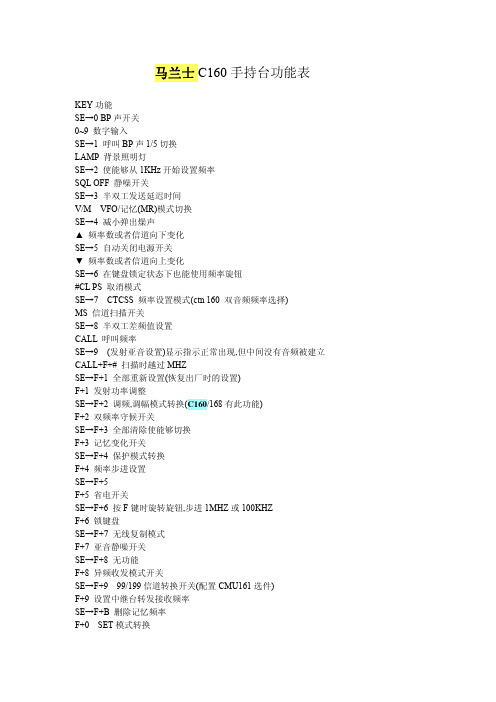

马兰士C160手持台功能表KEY功能SE→0 BP声开关0~9 数字输入SE→1 呼叫BP声1/5切换LAMP 背景照明灯SE→2 使能够从1KHz开始设置频率SQL OFF 静噪开关SE→3 半双工发送延迟时间V/M VFO/记忆(MR)模式切换SE→4 减小弹出燥声▲频率数或者信道向下变化SE→5 自动关闭电源开关▼频率数或者信道向上变化SE→6 在键盘锁定状态下也能使用频率旋钮#CL PS 取消模式SE→7 CTCSS 频率设置模式(ctn 160 双音频频率选择)MS 信道扫描开关SE→8 半双工差频值设置CALL 呼叫频率SE→9 (发射亚音设置)显示指示正常出现,但中间没有音频被建立CALL+F+# 扫描时越过MHZSE→F+1 全部重新设置(恢复出厂时的设置)F+1 发射功率调整SE→F+2 调频,调幅模式转换(C160/168有此功能)F+2 双频率守候开关SE→F+3 全部清除使能够切换F+3 记忆变化开关SE→F+4 保护模式转换F+4 频率步进设置SE→F+5F+5 省电开关SE→F+6 按F键时旋转旋钮,步进1MHZ或100KHZF+6 锁键盘SE→F+7 无线复制模式F+7 亚音静噪开关SE→F+8 无功能F+8 异频收发模式开关SE→F+9 99/199信道转换开关(配置CMU161选件)F+9 设置中继台转发接收频率SE→F+B 删除记忆频率F+0 SET模式转换SE→F+0 EA模式转换F+A 长明灯开关EA→1 扫描速度开关F+B 切换记忆记录模式EA→2 快速双频率监视开关F+C 记录/代码静噪开关EA→3 改灯键为倒频键F+D 代码设置模式EA→4 选择省电功能间隔时间F+* ms.m设置/ms.m操作EA→5 改变双音频发送速度F+# 扫描开关EA→6 设置频率范围F+CALL/p.L 发射锁定开关EA→7 按上下键时的频率步进F+SQL OFF DTMF记意模式EA→8 使键盘置频能够从100MHz位开始设置EA→9无功能EA→0无功能按*启动扫描后----------A>在频率(或者频道)扫描状态下1.按F+0 会在屏幕的右下角出现一个固定的"B" -----这时是载波扫描方式(CO),只要该频率(频道)有信号就停在这里不前进或者后退了,一直要等信号消失才继续扫描!2..按F+9 会在屏幕的右下角出现一个闪动的"B"-----这时是遇到信号停止扫描方式,只要扫描到有信号的频率(频道) 就停在这里不走了即使是没有信号了也不走了就停在这里了!3.当然再次按 F+0 或者 F+9 使屏幕的右下角没有固定或者闪动的 "B" 时就时时间扫描方式(TO),扫描到有信号的频率(频道)会停下来,过了一定时间后,不管是否还有信号继续进行扫描!B>在信道扫描方式下按键盘的 0~3 可以分组扫描! 如按"0" 就是只有00~09信道扫描了! 如果按"3" 就是30~39 信道扫描了!在CMU161(扩到200信道)情况下按键盘的 0~9 可以分组扫描!如果按9 就是 90~99 信道扫描C460对讲机是日本马兰士于80年代末制造的一款业余机,因其具有机身小巧,使用方便,带外接收宽,发射功率大等优点,而受到很多无线电爱好者的青睐,且有一定的拥有量.但是此机的存储功能片多为标准配置,即CMU160,只能存储40个信道.而在其说明说中介绍,有一种选配件CMU161,可存储200个信道.由于选配件不易购买,且价格昂贵,因此朋友们可以自己动手进行改制,将信道予以扩充,成本仅几元钱.此机存储功能片上的中心元件为存储器集成电路24C04,它负责记忆对讲机中信道的频率,数目及相关一切功能信息.因此考虑,能否试着更换容量更大的存储器,将其信道数进行扩充呢实践证明,此方法完全可行.改制步骤:先将C460的电池块拆下,可以看到机身底部留有一个长方形缺口,里面有一块很薄的印刷电路板,这就是存储功能片.用镊子夹住电路板,轻轻将其撤出,可以看到板上焊有一块集成块,上面贴有"CMU160"字样的不干胶,用烙铁将此集成电路焊下,并将焊盘上的残锡小心清除.将事先购买的贴片封装集成电路24C16对准管脚并认准1脚位置,直接焊上即可.24C16与24C04的的管脚完全一致,可直接代换.至此,存储功能片就已改制完毕.取一外接电源插入C460的直流供电孔,打开电源开关,屏幕上显示433.000,将功能片小心插入机内,此时频率前面显示出一个小的"E"字,说明存储器改制成功,将对讲机进行复位(在SE状态下按F,同时按1),机器还原为初始状态,此时便可存储信道和设置功能,信道数00至99共计100个.需要启动另外100个信道时,只需在SE状态下按F,同时按9,屏幕上的显示会短暂消失,约半秒钟后再次出现时,小"E"字消失,说明已进入另外100个信道.在实际调试中发现,说明书中称此机是100*2个信道是很有道理的,这不仅在于两个"100信道"之间需要切换,而且在它们之间,除了频率,扫描方式,省电方式,APO等等所有的功能都可以设置得完全不一样,相互独立,简直就是两台设置完全不同机器,这在日常应用时会显得很有意义.为了简化存储信道时的麻烦,可以用两部C460进行数传.将已改制好的机器作为接收(假设为A),没有改制的作为发射(为B),数传后,B机中的频率就存入A机的前40个信道,A机的40至99信道仍为空闲.倘若两台机器都是200信道的,那么在数传时,00至99信道与100至199信道(即E状态下)需分别做两次数传,且每次的时间较40信道机数传时的时间明显要长一些. 需要注意的是:在更换集成电路时,动作应尽量麻利些,因为印刷电路板很薄,会因为长时间过热而变形,从而影响插接时的可靠性;不要购买24C32或64,它们的读/写方式与24C04,08,16不一致,可能会使改造后的对讲机无法正确工作.另:24C04,08,16系列电路有8脚和14脚两种形式,应尽量购买14脚的,这样直接代换即可.如果当地只有8脚封装的出售,也没有关系,按照图示改变管脚焊接顺序后,效果完全一样.此种改造方法同样适用于C168,C468对讲机.A/LAMP按住期间内,能照亮液晶板能长期照亮液晶板B/PO/PT.L发射功率大小的转换禁止发射动作的开关C/SC/MVFO状态下频率扫描存储频率0-9频道到10-19频道的转换*/V/M/ENT拨号频率与存储频率的转换或拨号频率的取出设定存储频率存到频道#/MODE/CODE传呼机及编码静噪选呼动作的开关及转换取出传呼机及编码静噪选呼的存储编码0/SET输入数字键0进行定位SET的动作1/DUAL输入数字键1双频率守候开关2/DUP输入数字键2半双工动作的开关3/STEP输入数字键3取出频率步进值4/T.SQ输入数字键4音控静噪选呼动作的开关5/SA VE输入数字键5省电开关6/F.L SS·输入数字键6,·拨号频率扫描中,1MHZ扫描与全频段扫描程序扫描的转换·存储扫描中,M/M扫描与全存储频率扫描的转换键盘锁定开关7/PRT·输入数字键7·扫描中,暂停扫描与繁忙扫描的转换8/REV·输入数字键8·扫描中,往低频方向扫描9/SIFT·输入数字键9·扫描中,往高频方向扫描。
后级功放操作说明书附件4特点5高音效5高性能5部件名称与功能6前面板6后面板8连接方法准备工作12扬声器12前级放大器14各种连接方法的示例15连接前级放大器16 Marantz AV 10前级放大器连接示例16双功放连接18BTL连接19连接外部控制设备20放大器控制（AMP CONTROL）插孔20 REMOTE CONTROL插孔21 FLASHER IN端子22直流控制（DC CONTROL）插孔23设置自动待机功能25连接电源线26播放基本操作28开启电源28进入待机模式28打开/关闭电平表显示屏29改变照明灯亮度30提示故障诊断31电源无法开启 / 电源关闭32不发出声音33保修和修理34附录术语解释35规格规格36索引38感谢您选购此Marantz产品。
为确保正确操作，使用该产品前请仔细阅读操作说明书。
阅读之后，请务必妥善保管以备将来参考。
附件请检查并确认本产品附带下列部件。
特点高音效016声道开关功率放大器模块开关功率放大器用于实现每声道（8Ω, 1kHz, T.H.D.: 0.05%, 双声道工作）200W的高输出。
为了确保出色的性能，所有频率下的失真都极小。
此外，频率特性几乎没有因扬声器阻抗的不同而发生变化。
本系统与带有HDAM电路的高速前级放大器相组合，可精确再现DSD和高分辨率音频源的细微差别。
0电流反馈放大器本机配备高速电流反馈放大器电路，用于精确放大来自高清音频设备（如蓝光光碟播放机）的信号。
高速电流反馈放大器也可再现天然声场。
0高音质部件电路的每个部件（包括高音质MELF电阻和电解电容）均按照确保高音质而设计。
0双层机箱0高端的机加工黄铜扬声器插孔高性能0非平衡RCA（UNBALANCED RCA）和平衡XLR（BALANCED XLR）之间切换您可以选择两种输入声道：非平衡RCA（UNBALANCED RCA）输入或平衡XLR（BALANCED XLR）输入。
0双功放/BTL连接设置功能您可以对两个声道中每个声道的功率放大器设置双功放连接和BTL连接，而无需从前级放大器再连接一根电缆。

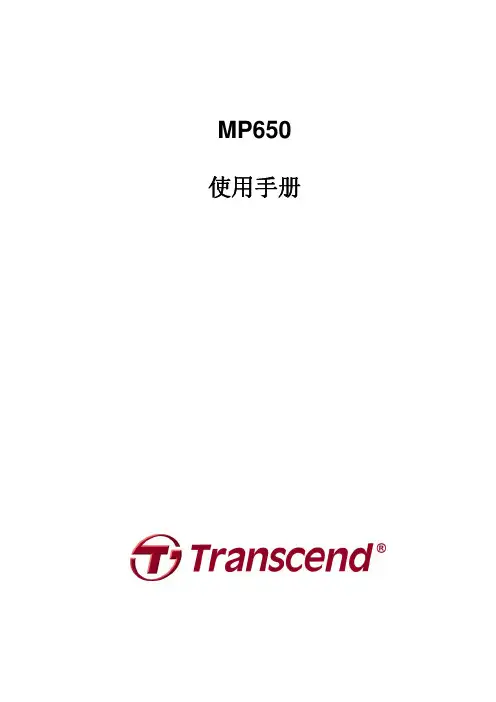

MP650 使用手册目录产品介绍︱ (5)包装内容︱ (5)产品特色︱ (5)系统需求︱ (6)安全注意事项︱ (6)一般使用 (6)资料备份 (6)注意：过大音量可能造成听力受损 (6)提醒您 (7)MP650概观︱ (8)音乐播放屏幕︱ (9)基本操作︱ (10)充电 (10)开启电源 (10)关机 (10)播放 (11)暂停 (11)下一首 (11)上一首 (11)快转 (11)倒转 (11)增加音量 (11)降低音量 (11)主菜单 (11)录音 (11)A-B 循环播放 (11)锁定 (12)重置 (12)音乐模式︱ (13)播放 MP3、WMA 以及 WMA-DRM10 音乐 (13)档案浏览 (13)播放清单 (13)在播放清单中添加歌曲 (14)从播放清单中删除歌曲 (14)删除档案 (15)收音机模式︱ (15)储存电台频道 (16)快速选择已储存的频道 (16)广播录音 (16)录音模式︱ (17)使用内建麦克风录音 (17)播放声音或 FM 广播录音 (17)档案浏览 (17)删除录音档 (18)设定︱ (19)设定菜单 (19)音场 (EQ) 模式 (19)使用者自订音场 (19)循环模式 (20)播放速度 (20)录音设定 (21)录音质量 (21)VAD (自动音源侦测) (21)对比 (22)屏幕保护 (22)词曲同步 (23)睡眠模式 (23)日期时间设定 (23)设定日期 / 时间 (23)时区 (24)日光节约时间(Daylight Saving Time) (24)重设 FM 预设频道 (25)语言 (25)媒体传输模式 (MTP) (25)播放器信息 (26)安装驱动程序︱ (27)将 MP650 连接到计算机︱ (28)将档案传输至 MP650 (28)安全移除 MP650 (29)Transcend Digital Music Player Utility (30)安装MP650 软件 (30)计算机锁 (32)忘记密码 (37)疑难排解︱ (38)产品规格︱ (40)订购信息︱ (40)质保条款︱ (41)产品介绍︱感谢您购买创见 MP650 MP3 音乐播放器。
PMD650 MD录音机使用说明各端口及控制开关左侧DC IN 13V 外电源输入插口。
直流12 ~ 13V ，芯为正极。
录音时耗电为5.5W / 0.46A。
待机时耗电为3.5W / 0.29A。
本电源能自动向机内的充电电池充电，充电时插座旁边的CHARGE指示灯点亮，约三个小时充满。
LINE OUT RCA型左右声道输出插座，输出电平2 V / 2 KΩDIGITAL OUT 为XLR型数字信号输出插座，输出电平3.3 Vp-p / 110Ω。
该数字信号由旁边的小开关控制通断，非数字信号输出状态时应置OFF。
右侧DIGITAL IN 为RCA型数字信号输入插座，输入电平0.5 Vp-p / 75Ω。
REMOTE 为RCA插座，可以接入RC – 5有线遥控器（另购件）。
MIC / LINE IN 为XLR左右声道信号输入插座（1端接地）。
MIC输入电平：– 60dB / 9KΩ；LINE输入电平：– 20 dB / 47KΩ。
两种输入方式由专门的开关转换。
PHANTOM +48V 48V幻象供电开关上部REC MODE 录音方式选择开关：可选择SP（正常速度）或LP（慢一倍速度）。
为确保高质量的录音，LP方式时只能录制单声道信号。
SOURCE 录音方式选择开关：三档为STERE（立体声）/ MONO Loh（单声道，此时由L声道输入信号，R声道以低15dB的强度录制与L声道相同的信号）/ INT MIC（采用本机话筒录音）。
HP / SPK MODE 监听及输出选择开关：分别为左声道/ 立体声/ 右声道。
MIC ATTEN 信号输入衰减选择开关：0 dB （没有衰减）/ –15 dB（衰减15 dB）/ –30 dB（衰减30 dB）。
INPUT LEVEL 输入选择：MIC（话筒入）/ LINE（线路入）。
REC LEVEL 录音电平控制方式：MANUAL（手控）/ LIMITER（手动加限幅）/ ALC（自动增益控制）。
ANC 高、低切开关：左侧为高低切（125 Hz、3 KHz）/ FLAT（平线）/ 低切（125 Hz）。
INPUT SELECT 输入方式选择：ANALOG（模拟信号）/ DIGITAL（数字信号）。
LSR 语音启动录音：置于ON时可由音源电平控制录音，起控电平可在菜单中设定。
REPEAT 重复播放按扭：分几种播放形式。
A –B / DEL 可设定重复播放的起点和止点。
TITLE 标题按扭：给曲目加曲名标题。
CHAR 字符按扭：加标题状态时按此可以输入字符表（后附）中的字符。
ENTER 确认按扭EDIT 编辑选择：可进入主菜单进行选项。
REW / FWD 放音时起快进、快退及选曲的作用；编辑时起选项作用。
POWER 总电源开关EJECT MD仓盖开启控制。
放入MD碟后直接压下仓盖即可。
BACKSPACE 退回按扭：录音时按此可以回到该段录音的起始点等待重录；还音时按此扭可倒回5秒钟再继续放音。
/ 放音及暂停按扭；预调菜单中做选项用。
停止 录、还音时为停止按扭；设置菜单时按此键可中途退出。
此外，上部还有碟仓、本机话筒、和本机喇叭（200 mW）。
前部PHONES Φ6.25耳机监听插座：15 mW / 32Ω，插入耳机将断开机内喇叭。
HP / SPK VOLUME 监听音量调整旋扭。
REC PAUSE 录音暂停按键：按此键是录音待机状态，可以调整录音电平和各项设置。
REC / MARK 录音键：往右拨开始录音（旁边红色指示灯在录音待机时为闪耀；录音时点亮）。
DISPLAY 显示：变换显示屏上的显示内容。
LIGHT 显示屏照明：短按照明灯亮，1秒钟后自动熄灭；长按3秒钟以上时，灯会长亮。
再按一下熄灭。
KEY LOCK 键锁开关：为防止误操作，在任何状态均可锁键。
再拨一下开锁。
录音操作设置由REC MODE选择录制速度：SP或LP（此时只能单声道录音）。
由REC LEVEL选择电平控制方式：MANUAL（手控）/ LIMITER（手动加限幅）/ ALC（自动增益控制）。
如需采用声控启动方式，可将LSR开关置ON，否则置OFF。
本机话筒录音的设置SOURCE 置INT MICMIC ATTEN 置0 dBINPUT LEVEL 置MICANC 置FLATINPUT SELECT 置ANALOG外接话筒录音的设置SOURCE 置STEREOMIC ATTEN 置0 dBINPUT LEVEL 置MICANC 置FLATINPUT SELECT 置ANALOG线路信号录音的设置SOURCE 置STEREOINPUT LEVEL 置LINEINPUT SELECT 置ANALOG数字信号录音的设置INPUT SELECT 置DIGITAL录制按REC PAUSE（录音暂停），此时可以设定录音电平（REC LEVEL旋扭），使信号最大电平低于或接近电平表的0 dB处。
拨动REC / MARK键录音开始。
按REC PAUSE或停止键，可以停止录音。
录制失败需重录时按BACKSPAOE键可以迅速回到该段录音的起始点待录。
如果碟中原先有内容，录音将从空白处开始，不会影响已录的内容。
放音HP / SPK MODE监听及输出选择开关选择播放左声道/ 立体声/ 右声道。
按快进或快退选定曲目；或者不选而从头播放。
按播放键即可放音。
中途按快进、快退键可实现快速行进或选曲。
播放中按BACKSPACE键可倒后5秒钟的长度再继续播放。
重复播放按REPEAT选择REPEAT（全碟重复）/ REPEAT 1（单曲重复）/ REPEAT A–B （二点之间重复）/ 取消。
在REPEAT A–B 方式，由A–B / DEL键设定起点A和止点B，在需重复播放的起点位置按一下A–B / DEL键，到止点位置再按一下即可。
寻点可用快进或快退键。
取消按STOP。
曲目号通过曲目号可以方便地实现查找和各种编辑。
录音时会自动打上曲目号；录制中快速拨动REC / MARK键可以打上新曲目号；放音时快速拨动REC / MARK键也可打上新曲目号；电池系统使用碱性电池录音状态约可工作3.5小时；放音状态约可工作4小时。
使用NiCd充电电池录音状态约可工作2.5小时；放音状态约可工作3小时。
本机耗电较大，最好用外电瓶或适配器供电。
电池将耗尽时机器会发出报警声，显示屏上电池容量显示已无（此时还能工作3 ~ 5分钟），每隔1分钟依次发出1 ~ 5声报警声，响完这5次过20秒钟再连续响30秒钟，10秒钟后自动断电。
如不需报警可在预置菜单中关闭。
录音机内部装有DC60V 2.5A保险丝。
显示屏信息Blank Disc 空白碟No Disc 无碟Disc Error 光碟错误Play Only 放音碟，不能录音Protected 内容保护Can’t Edit不能编辑Input ERR 输入错误Impossible 不能运算Disc Full 碟已录满HIGH DC IN 电源电压偏高（会自动关机）LOW BATT 电源电压偏低（会自动关机）KEY LOCK 锁机Reading 读碟Writing 书写（录入数据）NO DATE 没有设置日期主菜单按EDIT 编辑键可进入以下主菜单进行选项：Divide ? 添加曲目号（分割）Combine ? 取消曲目号（组合）Move ? 内容移动（更换曲目号）Erase ? 部分抹音（一次抹一段）All Erase ? 全部抹音Clock Adj ? 时间调整Preset ? 预调菜单添加曲目号在需要添加曲目号的位置按“暂停”。
按EDIT出现Divide ？时按ENTER确认；此时出现Rehearsal和Pos.ok ?字符反复跳动，同时反复播放分割点前后5秒钟的声音让操作者确认；认可后按ENTER即可。
中途取消按STOP（停止）。
快速分割方法：放音，到了需分割点时拨一下REC / MARK即可。
取消曲目号停止状态，按EDIT出现Conbine ？时按ENTER确认；此时出现Tno = 001的字符，按快进或快退选择所要取消的曲目号，选好后按ENTER确认；出现Rehearsal和Traok.ok ?字符反复跳动，同时反复播放选择点前后5秒钟的声音让操作者确认，认可后按ENTER即可。
中途取消按STOP（停止）。
内容移动停止状态，按EDIT出现Move ？时按ENTER确认；此时出现Tno = 001的字符，按快进或快退选择所要移动的曲目号，选好后按ENTER确认；此时又出现Tno = 001的字符，按快进或快退选择移动后的曲目号（如第一曲变成第五曲：先Tno = 001，再Tno = 005），选好后按ENTER确认即可。
中途取消按STOP（停止）。
部分抹音停止状态，按EDIT出现Erase ？时按ENTER确认；此时出现Tno = 001的字符，按快进或快退选择需要抹去的曲目号，选好后按ENTER确认；此时字符闪动让你再次确认，无误后再按ENTER即可。
中途取消按STOP（停止）。
全碟抹音停止状态，按EDIT出现All Erase ？时按ENTER确认；此时字符闪动让你再次确认，无误后再按ENTER即可。
中途取消按STOP（停止）。
抹净后出现Blank Disc（空白碟）字符。
时间调整停止状态，按EDIT出现Clock Adj ？时按ENTER确认；按快进或快退可以改变“日”的数字，调好后按“放音”键（其次）；按快进或快退可以改变“月”的数字，调好后按“放音”键（其次）；按快进或快退可以改变“年”的数字，调好后按“放音”键（其次）；按快进或快退可以改变“时”的数字，调好后按“放音”键（其次）；按快进或快退可以改变“分”的数字，调好后按“放音”键（其次）；至此已全调好，按ENTER确认即可。
预调菜单此部分一般不需调整。
停止状态，按EDIT出现Preset ？时按ENTER进入预调菜单；此时按“放音”键（其次）可以进行菜单选项；选好后按快进或快退键可以改变设定；最后按ENTER确认即可。
菜单内容：Aiarm (ALARM) 电源报警器LSR level (LSR-L) 声控录音起控电平20、–10 (dB) New track time (NTT) 曲目间隔时间10 (sec.秒) Track increment (TR-INC) 自动确认曲目增量Pre-rec time (PR-REC) 录音数据内存、2.0 (sec.秒) Time (TIME) 时钟模式Date form (DATE) 时钟模式Battery (BATT) 电池规格SRC (SRC) 采样频率转换SCMS (SCMS) 串音复制管理系统以上划线有阴影的内容是厂家设定的。
方框内的内容是本人改设的。
